宿迁5A大地网接地阻抗测试仪买的放心

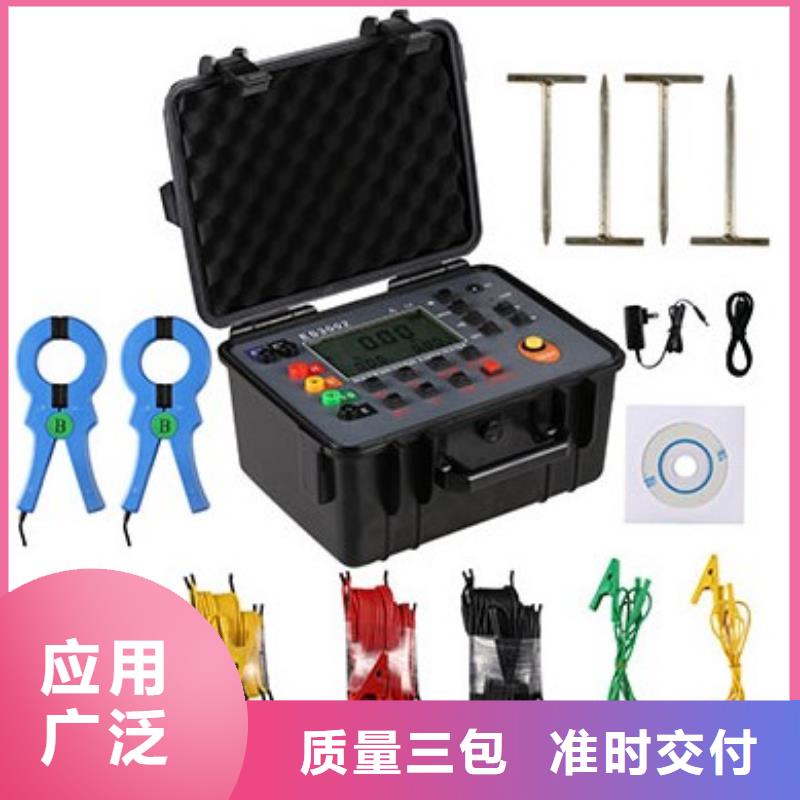

宿迁接地电阻测试仪测试仪 操作说明5.1 测试前准备由于仪器在启动测试后输出交流电压会危及到人身，请务必遵守电器事项，在启动仪器之前做好检查：（1）测试工位应与其他工位分离且铺设绝缘地垫，非测试者严禁进入测试工位；（2）测试者应佩戴绝缘手套；（3）测试仪良好接地；（4）操作者应接受过相关的知识培训；（5）所有连接操作必须确保仪器无输出时进行，严禁测试中插拔测试线和被测电器；（6）测试线和测试使用的工装应经常检查，以确保正常测试。5.2 开机5.2.1 开机界面TH-305电压下限设置范围 0.0-8.00V， 补偿补偿电压设置范围 0.00-2.00V自动，手动开路开路电压设置范围3.0V-8.0V，当前测试步输出的电压时间测试时间在上图所示界面，按“上，下”键可以切换到下图所示界面，此时可以修改测试等待时间。01 项 目 循环测试02 时 间： 3 S03 →图5.9上图所示内容表示：循环测试项为前两项。当测试跑完第三步的等待时间后，从再次步开始进行循环测试，等待时间为3秒，即3秒后跳到步开始进行测试，即使第三步之后仍有测试项也不进行测试。在等待时间内，按“启动”键可以马上跳到步开始测试，而无需等3秒时间跑完；若按“停止”键，则停止测试。等待时间设置为“0”表示一直循环等待，只有按下“启动”键才能开始循环测试。注：项不可设为循环项，否则无法启动测试。

<宿迁>天正华意电气设备有限公司

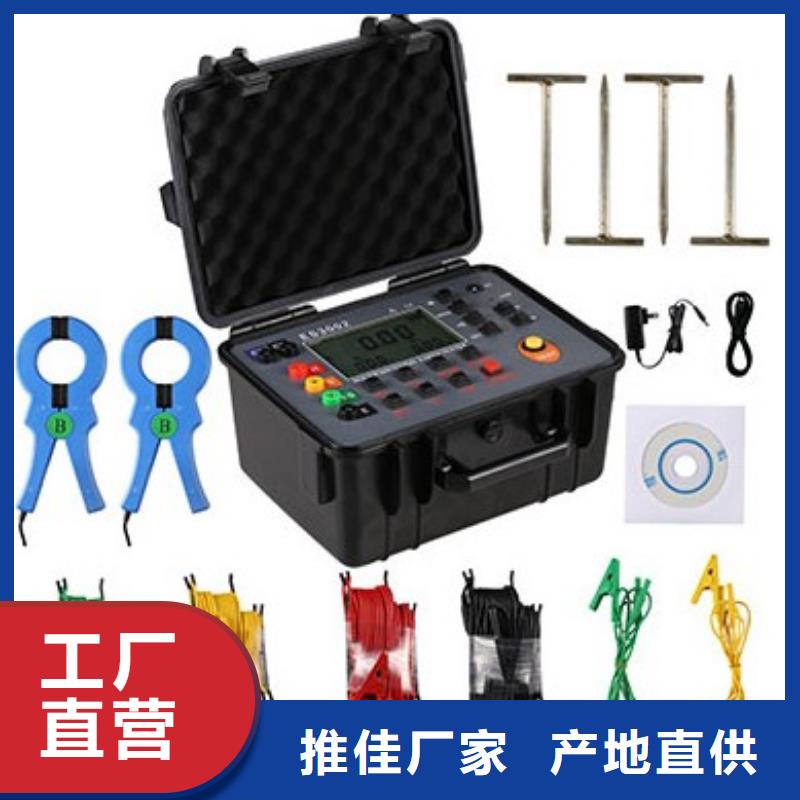

宿迁接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。

宿迁5A大地网接地阻抗测试仪买的放心

宿迁接地电阻测试仪测试线阻校验为了提高现场测量接地电阻的精密性、稳定性，避免因测试线长时间使用线阻变化引起的误差；避免因测试线未完全插入仪表接口或接触不良引起的误差；避免因用户更换或加长测试线引起的误差等，特设计了线阻校验功能，对于“30Ω”档的低值电阻测量更加。连接好测试线与仪表后，将所有测试线的另一端短接，如下图，将 FUNCTION功能转换旋钮切换至对应的接地电阻测量档位，按“TEST”键开始校验，校验中 LED 指示灯闪烁，LCD 倒计数显示，校验完毕 LCD 显示线阻值并将该值存储，在本次开机接地电阻测量中会自动扣除校验的线电阻值。关机不保存校验线阻值，下次开机，需要重新校验。三线测试接地电阻在测试接地电阻时，先确认接地线的对地电压值，即C(H)与E或P(S)与E的电压值必须在20V以下，若对地电压在5V以上，此时接地电阻的测量可能会产生误差，此时先将被测接地体的设备断电，使接地电压下降后再进行接地电阻测试。三线测试：如下图，从被测物体起，分别将P(S)、C(H)辅助接地棒呈一条直线深埋入大地，将接地测试线(绿、黄、红)从仪表的E、P(S)、C(H)接口对应连接到被测接地极E、辅助电压极P(S)、辅助电流极C(H)上。连接好测试线后，先将FUNCTION功能选择旋钮旋至“REARTH ”位置，进入接地电阻测试模式，按一下“TEST”键开始测试，测试过程中有倒计数指示及测试进度棒图指示，测试完毕后显示稳定的数据，即被测接地体的接地电阻值R。被测接地体E到电流极C(H)之间的距离，应至少是被测接地体埋入地下深度(h)的5倍，或者是被测接地体埋入地下电极长度(d)的5倍。测量复杂接地系统的总接地电阻，其d的距离为该接地系统对角线的距离。测试时，测试线不能相互缠绕在一起，否则可能影响测试精度。

<宿迁>天正华意电气设备有限公司

宿迁接地电阻测试仪仪器测试选择主菜单在开机界面，按热键“启动”后，进入如图3所示测试选择主菜单。图3 测试选择菜单[变深] —调整屏幕显示对比度变深 [变浅] —调整屏幕显示对比度变浅 [灯灭] —关闭屏幕显示背光灯 [灯亮] —开启屏幕显示背光灯 [退出] —退到仪器开机显示界面 按显示屏右侧键盘对应数字键，可进入相应的试验菜单：(1)全自动接地电阻测试(2)土壤电阻率自动测试(3)测试数据查询和打印4.4接地电阻测试界面在测试选择主菜单，按数字键1，即可进入“全自动接地电阻测试”界面，见图4。图4 接地电阻测试界面通过显示屏幕右侧热键“上移”、“下移”、通过“设置”、“确定”和数字键等对布线方式、测试频率、地网对角线、电流极线布线长度、电压极布线长度进行设定，根据光标反黑指示位置按压“设置”键反黑后通过数字键或 “上移”“下移”选择对应参数，按“确定”键完成信息的设定；按“测试”键，仪器启动内置电源注入电流，同时自动测量、计算出接地阻抗值、接地电阻值、 接地电抗值、接地电感，提示：测试完成，关闭内部电源输出，按“打印”进行存储打印。

宿迁接地电阻测试仪．电力系统的应用⑴．输电线路杆塔接地电阻的测量通常输电线路杆塔接地构成多点接地系统，只需用XRD系列钳表钳住接地引下线，即可测出该支路的接地电阻阻值。⑵．变压器中性点接地电阻的测量变压器中性点接地有二种情形：如有重复接地则构成多点接地系统；如无重复接地按单点接地测量。测量时，如钳表显示“L 0.01Ω”，可能同一个杆塔或变压器有两根以上接地引下线并在地下连接。此时应将其它的接地引下线解开，只保留一根接地引下线。⑶．发电厂变电所的应用XRD系列钳表可以测试回路的接触情况和连接情况。借助一根测试线，可以测量站内装置与地网的连接情况。接地电阻可按单点接地测量。2．电信系统的应用⑴．楼层机房接地电阻的测量电信系统的机房往往设在楼房的上层，使用摇表测量非常困难。而用XRD系列钳表测试则非常方便，用一根测试线连接消防栓和被测接地极（机房内都设有消防栓），然后用钳表测量测试线。钳表阻值 ＝ 机房接地电阻 ＋ 测试线阻值 ＋ 消防栓接地电阻如果消防栓接地电阻很小，则：机房接地电阻 ≈ 钳表阻值 - 测试线阻值⑵．机房、发射塔接地电阻的测量机房、发射塔接地通常构成二点接地系统，如下图。如果钳表的测量值小于接地电阻的允许值，那么机房、发射塔的接地电阻都是合格的。

<宿迁>天正华意电气设备有限公司 宿迁5A大地网接地阻抗测试仪买的放心

宿迁接地电阻测试仪 长钳头:65×32mm2. 圆钳头:Φ32mm 扳机：控制钳口张合4. HOLD键：锁定/解除显示/存储5. POWER键：开机/关机/退出/组合数据6. MEM键：数据查阅键/组合数据7. AL报警功能键：报警功能开启/关闭/报警临界值设定8. 电阻测量切换键Ω/右箭头键9. ＊电流测量切换键A/左箭头键1液晶显示屏注仅限于C型。液晶显示1．液晶显示屏⑴.报警符号 电池电压低符号存储数据已满符号 数据查阅符号⑸. 2位存储数据组编号数字 电流、电压单位符号 电阻单位符号 ⑻.杂讯信号 数据锁定符号.钳口张开符号 .直流DC符号 十进制小数点 ⒀.4位LCD数字显示 交流AC符号2．特殊符号说明⑴. 钳口张开符号，钳口张开时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。Er”开机出错符号，可能开机时扣压扳机或钳口已张开。⑶. 电池电压低符号，当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。⑷. “OL Ω”符号，表示被测电阻超出了钳表的上量限。⑸. “L0.01Ω”符号，表示被测电阻超出了钳表的下量限。＊⑹. “OL A”符号，表示被测电流超出了钳表的上量限。⑺. 报警符号，当被测量值大于设定报警临界值时该符号闪烁显示，同时仪表发出间歇“嘟--嘟--嘟--”声。⑻. MEM存储数据已满符号，内存数据已满99组，不能再继续存储数据，MEM符号闪烁。⑼. MR查阅数据符号，在查阅数据时显示，同时显示所存数据的编号NOISE符号，当被测试接地回路有较大干扰电流时此符号闪烁显示，同时仪表发出“嘟--”提示声。此时不能保证测试的准确性。注：仅限于C型。3．显示示例⑴．钳口处于张开状态，不能测量开机出错指示Er(Error)被测回路电阻小于0.01Ω被测回路电阻为：5.1Ω⑸．被测回路电阻为：1Ω锁定当前测量值：2.1Ω自动存储为第08组数据⑹．查阅存储的第26组数据被测回路电阻为：0.028Ω＊报警功能启动，被测电流超过设定报警临界值电池电压低显示，此时不能保证测量的准确度被测量的电流为：8.40A锁定当前显示值作为第37组数据存储当前锁定值⑻．查阅所存第08组数据被测量的电阻为：30.0Ω此数据是在有很大干扰信号时测得

<宿迁>天正华意电气设备有限公司

宿迁接地电阻测试仪在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，才能继续测量。在电阻测试模式下，按A键切换到电流测试模式。5．数据锁定/解除/存储在测试模式下，按HOLD键锁定当前显示值，显示HOLD符号，同时，将此锁定值作为一组数据依次自动编号并存储，再按HOLD键取消锁定，HOLD符号消失，可继续测量。循环操作，能存储99组数据。若存储已满，闪烁显示MEM符号。如图9，锁定被测电阻0.016Ω，同时作为第01组数据存储。如图10，锁定被测电流278mA，同时作为第99组数据存储，此时内存已满，MEM符号闪烁显示。在数据查阅模式下，按MEM键退出数据查阅，才能进行数据锁定、存储操作。在报警临界值设定状态下，需先按POWER键或按AL键3秒退出报警临界值设定状态，才能进行数据锁定、存储操作。关机后再开机，不会丢失所存数据。6．数据查阅按MEM键进入查阅存储数据模式，且默认显示所存的第01组数据，见图11。再按向右箭头键，向上翻阅所存数据，按向左箭头键，向下翻阅所存数据。若无存储数据，显示见图12。在报警临界值设定状态下，需先按POWER键或按AL键3秒退出报警临界值设定状态，再按MEM键进入查阅存储数据模式。

宿迁接地电阻测试仪．电力系统的应用⑴．输电线路杆塔接地电阻的测量通常输电线路杆塔接地构成多点接地系统，只需用XRD系列钳表钳住接地引下线，即可测出该支路的接地电阻阻值。⑵．变压器中性点接地电阻的测量变压器中性点接地有二种情形：如有重复接地则构成多点接地系统；如无重复接地按单点接地测量。测量时，如钳表显示“L 0.01Ω”，可能同一个杆塔或变压器有两根以上接地引下线并在地下连接。此时应将其它的接地引下线解开，只保留一根接地引下线。⑶．发电厂变电所的应用XRD系列钳表可以测试回路的接触情况和连接情况。借助一根测试线，可以测量站内装置与地网的连接情况。接地电阻可按单点接地测量。2．电信系统的应用⑴．楼层机房接地电阻的测量电信系统的机房往往设在楼房的上层，使用摇表测量非常困难。而用XRD系列钳表测试则非常方便，用一根测试线连接消防栓和被测接地极（机房内都设有消防栓），然后用钳表测量测试线。钳表阻值 ＝ 机房接地电阻 ＋ 测试线阻值 ＋ 消防栓接地电阻如果消防栓接地电阻很小，则：机房接地电阻 ≈ 钳表阻值 - 测试线阻值⑵．机房、发射塔接地电阻的测量机房、发射塔接地通常构成二点接地系统，如下图。如果钳表的测量值小于接地电阻的允许值，那么机房、发射塔的接地电阻都是合格的。

<宿迁>天正华意电气设备有限公司 宿迁5A大地网接地阻抗测试仪买的放心

宿迁接地电阻测试仪但是根据定义，工频接地阻抗是指接地装置在工频电流下呈现出的阻抗，而异频法采用的测试电流频率不为工频因此测得的数值就会与工频电流下测得的值有偏差。理论和实践表明，产生偏差的原因是，接地装置的接地阻抗是复数阻抗，不仅包含电阻性分量，还含有与频率有关的电感性和电容性分量。采用的测试频率与工频相差愈远则等效性愈差，即测量误差越大。为了保证测试的准确性，测试频率与工频不能相差太远，且测试电流的波形应为正弦波（其他波形如方波含有丰富的谐波频率）。中国标准GB/T17949.1-2000要求测试电流频率应该尽量接近工频，行业标准DL/T475-2006规定了测试电流频率宜在40～60Hz之间。本仪器采用多种频率进行测量，再计算出50Hz下的等效阻抗，因此测量的准确性和等效性进一步得到提高。三、性能特点1、测量的工频等效性好。测试电流波形为正弦波，使用两种频率进行测量。2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。15V工频（50Hz）干扰电压带来的误差仅为0.001Ω。3、精度高。可用来测量接地阻抗很小的大型地网。4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。5、具备断线报警功能，避免了错误测量。6、操作简单。全中文菜单式操作，直接显示出测量结果且自带微型打印机可现场打印测量结果。7、布线劳动量小，无需大电流线。8、本仪器体积小、重量轻，方便携带。

宿迁接地电阻测试仪但是根据定义，工频接地阻抗是指接地装置在工频电流下呈现出的阻抗，而异频法采用的测试电流频率不为工频因此测得的数值就会与工频电流下测得的值有偏差。理论和实践表明，产生偏差的原因是，接地装置的接地阻抗是复数阻抗，不仅包含电阻性分量，还含有与频率有关的电感性和电容性分量。采用的测试频率与工频相差愈远则等效性愈差，即测量误差越大。为了保证测试的准确性，测试频率与工频不能相差太远，且测试电流的波形应为正弦波（其他波形如方波含有丰富的谐波频率）。中国标准GB/T17949.1-2000要求测试电流频率应该尽量接近工频，行业标准DL/T475-2006规定了测试电流频率宜在40～60Hz之间。本仪器采用多种频率进行测量，再计算出50Hz下的等效阻抗，因此测量的准确性和等效性进一步得到提高。三、性能特点1、测量的工频等效性好。测试电流波形为正弦波，使用两种频率进行测量。2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。15V工频（50Hz）干扰电压带来的误差仅为0.001Ω。3、精度高。可用来测量接地阻抗很小的大型地网。4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。5、具备断线报警功能，避免了错误测量。6、操作简单。全中文菜单式操作，直接显示出测量结果且自带微型打印机可现场打印测量结果。7、布线劳动量小，无需大电流线。8、本仪器体积小、重量轻，方便携带。

---
