因此如何合理的设置铁芯以及如何合理的设计铁芯结构成为提高真空灭弧室可靠性的关键。针对杯状纵磁真空灭弧室触头，本文设计了两种不同结构的铁芯，一种是结构为环状的铁芯，为了减小涡流的影响，在环形铁芯上开一个间隙为1 mm 的断口;另一种结构为圆周方向布置的柱状铁芯，柱状铁芯相互不接触，因此可以更好的减小涡流的影响。采用有限元分析方法对比分析了两种不同结构铁
芯对纵向磁场和剩余磁场以及磁场滞后时间的影响。  触头结构模型  文中仿真所采用的两种不同铁芯结构的触头模型如图1 所示，触头杯均有4 个杯指，为了防止触头片上产生涡流，对应的在触头片上开有四个周向均匀布置的径向直槽。触头外径尺寸为78 mm，壁厚11 mm，弧柱直径与触头外径尺寸相同，柱状铁芯12 个，仿真模型中触头开距为10 mm，杯座材料为无氧铜，支撑盘材料为不锈钢，触头片材触头在高真空中分离时，其电弧表现形式与外观特性都与在空气中的情形有较大区别。真空断路器的击穿机理目前主要有场致发射、粒撞击和粒子交换
三种假说，在短间隙真空断路器的相关研究中，通常由场致发射效应占主导。在触头断开时刻，整个阴极表面会产生金属蒸气。理论上是由于触头分开瞬间，电流集中在触头表面某点上，导致金属桥熔化且部分金属原子发生电离。随着触头开距的增大，场致发射与间隙击穿增强，触头表面金属凸点不断溶化并向触头间隙补充金属粒子。此时阴极斑点会在阴极表面形成，并有更多的高能等离子体形成并扩散至间隙内。电弧引燃后，充满等离子体的电极间
隙变成良好导体，同时阳极开始向电弧提供粒子。在纵向磁场作用下，电弧等离子体由触头中心向周围扩散，此过程会维持一段时间。对于交流真空断路器而言，电流到达峰值后会逐渐减小，两触头向等离子体提供的粒子同样减少，此时电极间隙内主要为弧后残存粒子，伴随着触头完全断开，残存粒子逐渐扩散至消失，断路器完成开断。  真空电弧等离子体的产生过程，可以表现为触头开距增大、触头表面金属蒸发，伴随场致发射效应和金
属电离，由于两极电子、金属离子的不断补充，终形成电弧。在电弧等离子体的研究方面，王景、武建文等运用连续光谱法分析了电子温度和电子密度，并讨论了中频情况下，电弧过渡及扩散两种形态。胡上茂、姚学玲等利用RC 阻容式电荷收集器，对初始等离子体的触发特性进行了研究。舒胜文、黄道春等通过对真空断路器开断过程的再研究，提出数值方针结合实验的方法，给出开断过程不同阶段所需的数值仿真方法及关注点。赵子玉等通过C
CD 摄像技术，分析了真空电弧的重燃及抑制措施

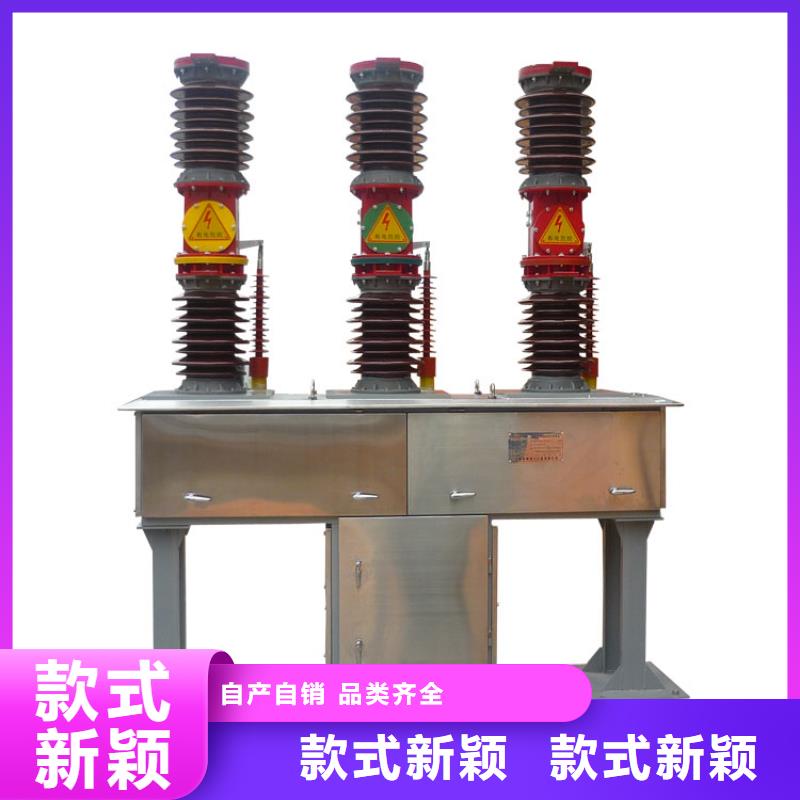

保证其开断时的灭弧性能和绝缘水平。随着真空灭弧室使用时间的增长和开断次数的增多， 以及受外界因素的作用， 其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。因此应注意下列几点：  (1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。  (2)出厂前
真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。  (3)保证导电杆同心度的设计。如果可动导电杆同心度调整不当，将使陶瓷、法兰—————金属封接强度不够稳定，致使真空灭弧室漏气。在错误的操作过程中，易引起波纹管的扭曲变形。为防止这种现象，在动导电杆的导向套部位可采用六边形设计，花键连接设计。  (4)不得用任何外力碰撞真空灭弧室，严禁敲击、手拍打，搬动
及维护时不得受力。禁止把任何东西放在真空开关上，以防止落下时打坏真空灭弧室。  (5)装调时如果发现螺纹配合不良，应查原因后再处理，不要用很大力气去拧动真空灭弧室，防止波纹管受到损伤。  (6)严格控制触头行程。不能误以为开距大对灭弧有利，而随意增加真空开关的触头行程。因为真空开关的行程比较短。一般额定电压为10～15kV 的真空开关触头行程仅为8～12mm， 触头超行程仅为2～3
mm。如果过多地增加触头的行程，会使开关合闸后，在波纹管上产生过大的应力，引起波纹管损坏，破坏开关密封外壳内的真空。分闸缓冲器的回不应过大，过大会影响波纹管的寿命。  (7)合理的选择使用和储存环境，真空灭弧室的存放和使用环境中应无化学腐蚀性气体存在。真空灭弧室的波纹管大多数都是采用0.1~0.15mm 厚度的不锈钢液压成型的。高压真空开关应用环境的污秽等级、湿度、盐雾等选择不够合适，有害
气体、凝露造成波纹管点状腐蚀，导致波纹管和盖板及封接面的漏气。  (8)定期进行42kV 工频耐压试验。新装后和运行中应结合验收和季节或年度性性试验对真空灭弧室断口进行工频耐压试验以检验其真空度。  (9)触头磨损值，当动静触头的总磨损量达到制造厂规定值时应更换真空灭弧室。真空灭弧室的触头接触面在经过多次开断电流后会逐渐磨损，触头行程增大，也就相当波纹管的工作行程增大，因而波纹
管的寿命会迅速下降，通常允许触头磨损大值为3mm 左右。为了能够准确地控制每个真空灭弧室触头的磨损值，必须从灭弧室开始安装使用时起，每次性试验或维护时，就准确地测量开距和超程并进行比较，当触头磨损后累计减小值就是触头累计磨损值。当累计磨损值达到或超过此值，真空灭弧室的开断性能和导电性能都会下降，真空灭弧室的使用寿命即已到期。新一代高压真空开关普遍使用纵向磁场灭弧原理和铜铬触头材料，以减少触头
烧损和提高电气使用寿命。2、操动机构配合  开关的分、合动作是通过操动机构来实现的，操动机构的工作性能和质量的优劣，对高压开关的工作性能起着极为重要的作用。真空开关由于其真空灭弧性能的优异， 使其开断速度和电寿命大大增加。因此，与其配合的操动机构的机械动作性能及可靠性就成了较为突出的问题。  在实际安装和调试过程中，应做到：
