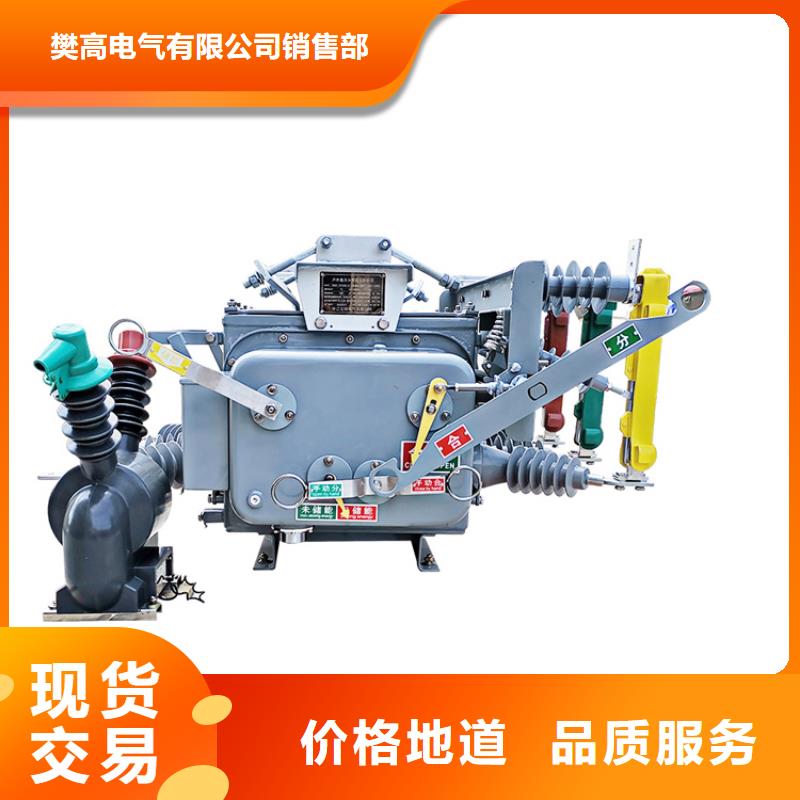

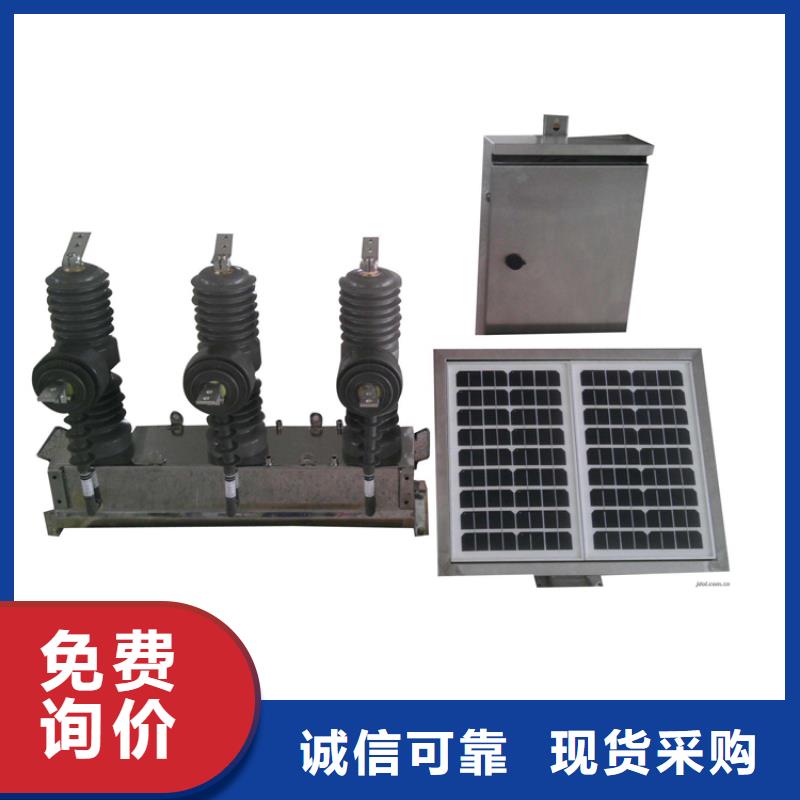

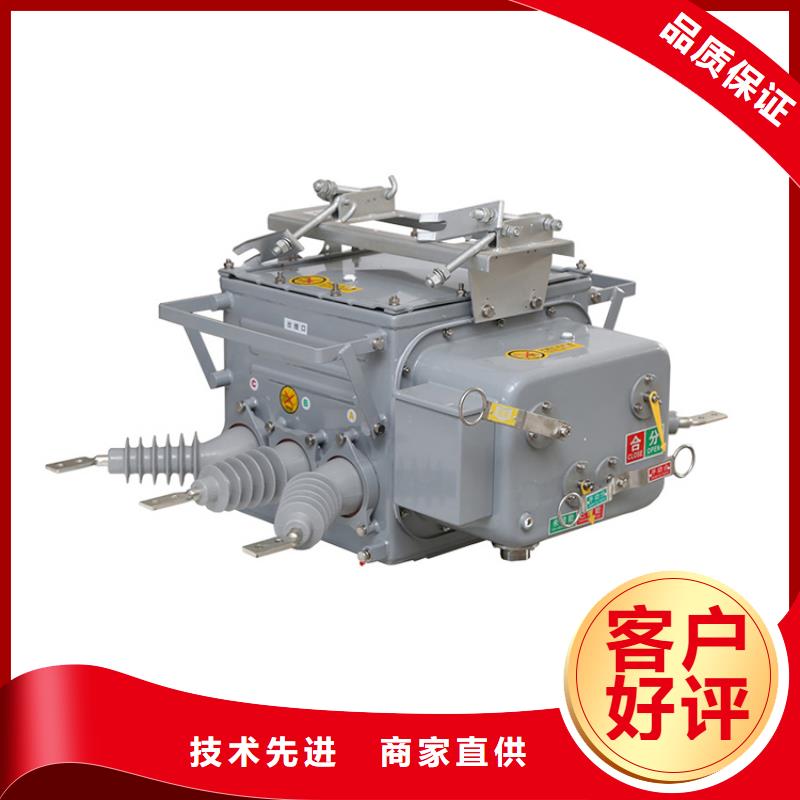

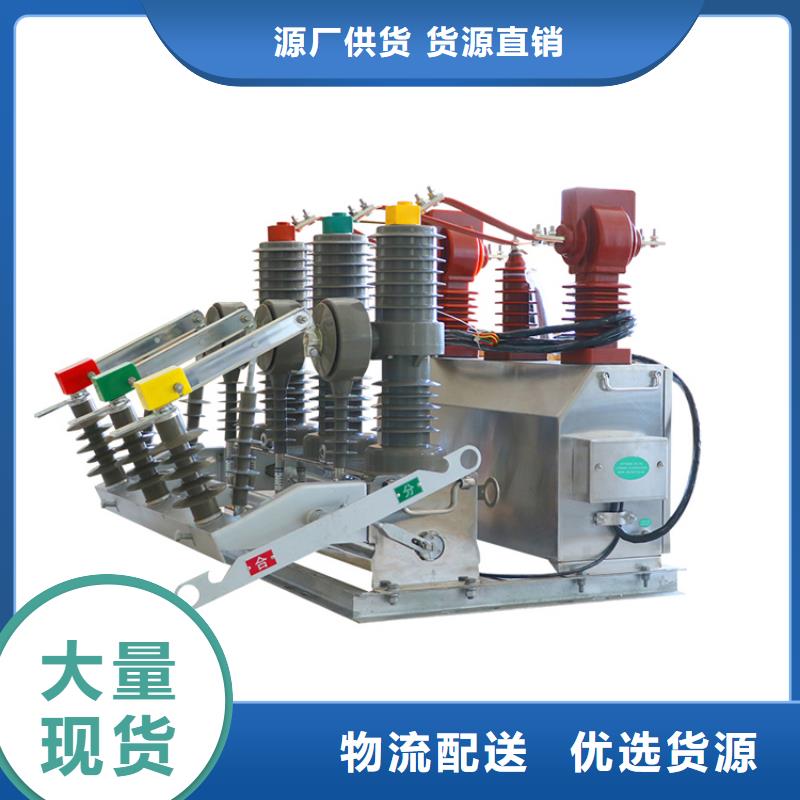

真空断路器在光伏发电系统中的瞬态响应分析为真空技术网首发，转载请以链接形式标明本文首发网址。电力系统运行中经常发生分、合闸线圈烧毁事故。当电气设备发生事故时，如果因高压真空断路器分闸回路断线出现真空断路器拒动现象，将使事故扩大，造成越级分闸致使大面积停电，甚至造成电力设备烧毁、火灾等严重后果。而合闸回路完整性破坏时，虽然所造成的危害比分闸回路完整性破坏时要小一些，但它也使得线路不能正常送电，妨碍了供电可靠性的提高。所以很有必要对真空断路器线圈烧毁原因进行分析，积累了事故处理经验，提出防范措施和技术改进，为断路器检修工作提供工作参考。众所周知，跳、合闸线圈设计时都是按短时通电而设计的。跳、合闸线圈的烧毁，主要是由于跳、合闸线圈回路的电流不能正常切断，至使跳、合闸线圈长时间通电造成的。一、分闸线圈长时间通电的原因1、断路器拒分控制回路正乐的产品研发、生产、销售和服务为一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。常时，断路器出现拒分的故障均为连杆机构问题，死点调整不当，使断路器分闸铁芯顶杆的力度不能使机构及时脱扣，使线圈过载，造成分闸线圈烧毁。2、分闸电磁铁机械故障线圈松动造成断路器分闸时电磁铁芯位移，使铁芯卡涩，造成线圈烧毁。或是由于铁芯的活动冲程过小，当接通分闸回路电源时，铁芯顶不动脱扣机构而使线圈长时间通电烧毁。3、辅助开关分合闸状态位置调整不当在断路器分合闸状态时，应调整辅助开关使其指示到标示的范围内，然而实际调整断路器开距和超行程等参数时，会改变断路器分合闸的初始状态，而辅助开关分合位置的初始状态未做相应的调整，将导致辅助开关不能正常切换分合闸回路而使分闸线圈烧毁。4、分闸控制回路辅助开关接点使用不当分闸控制回路上接有一对延时动合接点，该延时目的是为了保证断路器在合闸过程中出现短路故障时能完成自由脱扣。然而，当断路器合闸时间极短，远小于断路器的分闸时间，断路器未来得及脱扣时就已合闸到位，此时，分闸控制回路的延时接点的延时作用将失去意义。

空灭弧室按照开关型式不同有外屏蔽罩式陶瓷真空灭弧室、中间封接杯状纵磁场小型化真空灭弧室、内封接式玻璃泡灭弧室，其基本结构如下：①气密绝缘系统(外壳)由陶瓷、玻璃或晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成的气密绝缘系统是一个真空密闭容器。为了保证气密性，除了在封接式要有严格的操作工艺，还要求材料本身透气性和内部放气量小。②导电系统由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成。触头结构大致有三种：圆柱形触头、带有螺旋槽跑弧面的横向磁场触头、纵向磁场触头。目前采用纵磁场技术，此种灭弧室具有强而稳定的电弧开断能力。③屏蔽系统屏蔽罩是真空灭弧室中不可缺少的元件，并且有围绕触头的主屏蔽罩、波纹管屏蔽罩和均压用屏蔽罩等多种。主屏蔽罩的作用是：a防止燃弧过程中电弧生成物喷溅到绝缘外壳的内壁，从而降低外壳的绝缘强度。b改善灭弧室内部电场分布的样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。均匀性，有利于降低局部场强，促进真空灭弧室小型化。c冷凝电弧生成物，吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。 [2] 操作机构按照断路器型式不同，采用的操作机构不同。常用的操作机构有簧操作机构、CD10电磁操作机构、CD17电磁操作机构、CT19簧储能操作机构、CT8簧储能操作机构。 [2]
