莆田发电机特性综合测试仪在线分析软件简述主要功能：在线分析软件是运行人员正常监测和故障、稳态分析的有力工具，远程机软件运行于Qt平台，通过网络接口连接。其主要功能包括：1）在线监测：显示模拟量有效值、开关量状态、实时波形、矢量图、谐波分析。2）故障录波：实现手动启动、故障设置、实时记录，历史记录的功能。3）电气试验：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类、波形类试验功能用途广泛，可满足多种动态过程记录要求。4)长时记录：启动长时记录及长时记录列表的设置和查询功能。5）参数设置：提供参量设置、采样频率、试验地点、功角初始角、通道修正及通道数的录入及保存功能。5.2 主界面开机后，双击桌面的“软件-快捷方式”，进入监控主界面如图5所示：图5主界面说明：?主界面上方有在线软件功能区显示按钮及背景色和前景色游标调制条。

<莆田>天正华意电气设备有限公司 莆田电机综合性能测试台施工方案

莆田发电机特性综合测试仪在设置页面中，可以选择窗口显示的参量（32路模拟量，24路派生量，16路开关量）。?在此页面下可以进行“模拟量录制选择”，“开关量录制选择”的勾选以及“记录间隔”的设置。?记录文件项可将记录文件存到指定的一个文本文件中，启动自动记录功能，程序按设定的记录间隔周期地记录参量值。?无论是否启动自动记录功能，点击“记录当前数据”按钮，用户都可以随时记录一点数。当前数据将被记录在记事本文件中，记录总点数显示在窗口上方的“已记录数据”的显示框内，此点数的记录只限本次“实时列表”页面的已记录数数据的点数，关闭当前页面“已记录数据”的数量将置零。?点击“打开记录文档”将显示记录参量值的数据内容，在记事本文件中可以对记录的数据进行保存/打印等操作。5.3.2 实时波形点击“在线监测/实时波形”进入“实时波形”页面，如图9所示：图9?参量列表：分成波形、有效值、开关量状态，列出当前的数据文件对应的参量列表，单击参量名前的图标可以在子窗口中绘制/隐藏该参量。?统计窗口：分成波形、有效值、开关量状态，列出当前前的子窗口（数据窗口）的数据文件对应的参量信息。对于模拟量波形、模拟量有效值，派生量有效值、派生量波形显示的信息包括名称、代号、单位等，包括参量的值、小值、光标所在点对应的数值。对于开关量，除名称、代号外，显示开关量动作曲线，以及光标所在点的状态。?改变曲线颜色：单击参量名称下方的颜色区，会弹出颜色选择菜单。?显示工具条：游标的相关信息在操作栏显示，其中“频率”值，即是时间差的倒数。游标的移动方法为鼠标左键拖曳。在游标线上双击可选择焦点游标。如果在操作栏上选择了“锁定游标”，则在横轴（时间轴）放大/缩小时，游标保持其原有时间点，此时游标可能被移出画面。如未选择“锁定游标”，则游标相对画面保持不动。在Y轴（纵轴）方面，曲线有两种显示方式：分轴、同轴。分轴：每个参量有独立的基线、比例值，可以单独在画面上纵向移动，可以单独放大、缩小。基线在画面以点划线表示，与曲线颜色一致。同轴：所有参量使用统一的纵轴坐标（标幺制或有名值），零点、比例值是一致的。

<莆田>天正华意电气设备有限公司 莆田电机综合性能测试台施工方案

莆田发电机特性综合测试仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。对于模拟信号采集通道CH1CH2CH3CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。注意：试验过程中一定要正确的选择信号的量程以免通道过电压选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。图10 自动率定界面注意： 当通道1选择档位为100mV，且通道1/7的档位置于10V时，仪器通道1的输入范围是-100mV~100mV，否则100mV档位电压选择失效，100mV档位电压选择仅在发电机短路试验，空载试验和励磁特性试验时有效，其他试验选择无效。当选择100mV档位时CH1通道运行输入的电压小于20V3.7 试验数据导出仪器所保存的所有试验数据文件和试验报告文件都可以通过移动存储设备（U盘或移动硬盘）导出.仪器中所有的试验文件都是围绕试验模板程序而组织的，所以如果要查看某个试验的存储文件，必须首先从试验选择主界面进入对应的试验模板程序，然后在试验模板主界面点击“读取：按钮则会出现如图11所示界面。

<莆田>天正华意电气设备有限公司
莆田电机综合性能测试台施工方案 <莆田>天正华意电气设备有限公司

莆田发电机特性综合测试仪仪器系统参数设置仪器系统参数设置功能用于设置试验单位，试验人员，试验地点，自动生成试验报告的页脚，页眉信息，试验编号等。仪器参数设置内容主要在试验报告中展现，在软件操作主界面中点击“仪器设置按钮”出现图6所示仪器设置对话框。所有的设置信息都会被自动保存，下次再次启动软件时系统会维持上次修改的运行参数。图6 仪器设置3.3 软件系统升级一般情况下仪器的软件系统具有自恢复功能，即使仪器C盘下的文件系统被改变，下次启动计算机时所有的改变将会被自动恢复，所以当需要升级软件时，用户必须从厂家获得升级包，并将升级包置于U盘的根目录下，点击软件主界面的升级按钮，升级完成后，通过软件主界面的“关闭系统”按钮关闭仪器，此时所有的改变信息都将被存入仪器。下次启动时仪器将使用升级以后的新软件3.4 虚拟键盘使用仪器启动时会自动加载虚拟键盘，通过虚拟键盘用户可以实现文字和数据输入等功能，虚拟键盘的按键位置和功能与实际物理键盘一致，当虚拟键盘启动后在屏幕右上角能看到如图7所示的橙色按钮。图7 虚拟键盘启动图标点击该按钮时虚拟键盘被展开，点击虚拟键盘的”HIDE”键时，虚拟键盘被隐藏。如果仪器中无橙色方块显示，可以通过仪器主界面的启动虚拟键盘按钮启动键盘。虚拟键盘的常见操作如下：1 “HIDE” 隐藏虚拟键盘2“ENT”回车确认选择3 “FN”＋“EXI”关闭虚拟键盘程序4“CAP”大写输入锁定5“＞”左移和右移光标6 “UP”和“DN”上移，下移光标虚拟键盘的外形如图8所示。需要在仪器中输入中文时可以开启手写输入法，在仪器试验选择主菜单打开手写输入快捷菜单，在一起左上角会显示“手写”的橙色小块，按住橙色小块拖动可以改变其位置，单击橙色小块时可以开启和关闭手写键盘。

莆田发电机特性综合测试仪技术性能 1、12路信号的接入特性0∽150V交流电压 3 组 （定子二次电压）0∽750V交流电压3 组 励磁机定子二次电压）0∽10mA交流电流3 组（定子二次电流经钳式电流传感器）0∽±75mV直流电压2 组发电机转子电流）0∽±1000V直流电压1 组（发电机转子电压）2、精度：12路信号精度 0.5级 A/D采样12位，速率125kHz3、响应时间：≤20ms4、2个USB接口：数据导出使用5、启动方式：手动；自动6、电源：AC220±10％7、仪器外型：300×220×3008、仪器重量：5kg四、测试准备信号接入是在仪器的盖板上。接线端子布局及定义如下图①：发电机定子电压接入端子。②：发电机定子电流和主励磁机定子电流复用端子。该信号通过随机提供的钳式电流传感器接入，不能将定子二次电流直接接入。③：主励磁机定子电压接入端子。④：发电机转子电压接入端子。⑤：发电机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。⑥：主励磁机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。对于Uf、If、Ilf三个信号一定要注意正负方向。不用的直流参数通道用短路线短接。用钳式电流传感器卡在发电机（或主励磁机）定子的二次电流接线上，按照不同相Ia、Ib 、Ic将钳子的引线分别接在Ia、Ib、Ic信号接口上。仪器后面板上的接地端子通过连线接入系统地。五、建立（选择）测试信息 在检查完发电机、励磁机信号线接入信号的相应通道中，并确保接线准确无误后，接入键盘、鼠标，打开测试仪器的电源。在计算机桌面上用鼠标双击《发电机测试》，运行系统软件，在测试界面的菜单栏中选择选项→选择机组，会出现以下画面：

<莆田>天正华意电气设备有限公司 莆田电机综合性能测试台施工方案
莆田电机综合性能测试台施工方案 <莆田>天正华意电气设备有限公司

莆田发电机特性综合测试仪电阻时间”:单个电阻测量时间。单位为毫秒。值为500，小值为0。(注:不应该小于500毫秒，被测电阻越小时间应相应延长)9)“标准温度”:用来对电阻测量值进行温度补偿。所给出的电阻上下限应是“标准温度”中设定温度下的值，单位为℃。值为20，值为200。10)“绝缘下限”:判断绝缘电阻合格与否的标准，单位为MΩ。值为100。 11)“绝缘时间”:绝缘电阻测量时间。单位为秒。默认值为0。一般情况下时间设定为0即可，如发现绝缘电阻测试不稳定时可以相应延长时间。15)“耐压电压”:在测试系统中如果工频耐压为自动调压方式时此之值为调压单元调整电压之参照。无论在自动或电动调压设备上在耐压测试时所采集到的电压与此标准参数进行比较如果相差±20％则系统会给出相应的提示。单位为kV。16)“泄漏上限”:工频耐压泄漏电流上限，单位为mA。17)“泄漏下限”:工频耐压泄漏电流下限，单位为mA。值为0.01。18)“耐压时间”:对被测物施加耐压电压的持续时间。单位为秒。值为1，小值为0。20)“空载电压”:(出厂参数)空载测试的标准电压值。用于空载电流和功率的修正。单位为V。默认值为380。27)“空载电流H”:(出厂参数)空载电流(修正后)上限值，单位为A。(注:电流的上限值决定电量测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。28)“空载电流L”:(出厂参数)空载电流(修正后)下限值，单位为A。29)“空载平衡”:(出厂参数)空载测量的三相电流的不平衡度上限。默认值为10％。30)“空载功率H”:(出厂参数)空载损耗(修正后)上限值，单位为W。31)“空载功率L”:(出厂参数)空载损耗(修正后)下限值，单位为W。32)“空载时间”:(出厂参数)空载测量的持续时间。单位为秒。默认值为5。33) “运行时间”:(出厂参数)此项参数只有在单相电机作离合开关测试时使用。为每次电机空运转的时间。34) “停止时间”:(出厂参数)此项参数只在单相电机作离合开关测试时使用。为每次电机空运转后停止的时间。单位为秒。35)“运行次数”:(电机出厂参数)此项参数只在单相电机作离合开关测试时使用。每次电机空运转并停止一段时间的循环次数。

莆田发电机特性综合测试仪录波仪是集成了故障录波、电气试验、综合电力监测功能的便携式仪器，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。录波仪是本产品系列的第4代版本，采用QT编制的全新软件界面，实现了录波、试验、监测的功能集成，增加了部分电气试验项目，并着重强化长时录波功能。配套的上位机软件，具备与录波仪相同的软件界面，可经由局域网与录波仪连接，实现仪器功能的远程扩展，具备与录波仪本机基本相同的功能，包括监测、录波、试验、设置等等。录波仪主要功能包括：故障录波：按预定义的故障判据监测实时信号，在出现故障时启动波形录制，同时通知上位机。此功能可用于电力系统关键设备的运行监测，用于故障的捕捉、诊断。实时监测：录波仪接入了16路开关量、32路模拟量。实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、零序、负序等）。模拟量波形可实时传输至上位机。长时录波：长时间连续记录模拟量、开关量波形。长可记录31天，可选采样频率为10kHz。发电机总启动电气试验：可以完成新机组或大修后的电气试验项目，提高了测量精度和数据处理能力，实现电气试验的自动化。试验项目包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。

<莆田>天正华意电气设备有限公司
莆田电机综合性能测试台施工方案 <莆田>天正华意电气设备有限公司

莆田发电机特性综合测试仪 曲线类试验?试验设置针对一类特定的电气试验，需要选择特定的参量、记录时长、不同参量的比例值、偏移、颜色等等，这些设置内容可以保存为一个配置文件，即模板。以后做同类试验时，模板可以重复加载使用。录波仪本地机软件附带部分常用模板。点击“电气试验/曲线类试验”，进入“启动曲线类试验”的设置页面，如图23所示：在设置对话框，用户再次选择模板，如果没有合适的模板，则选择“新建”，并选择要记录的模拟量、开关量。同时需选择或输入试验名称、确定记录总时长。试验窗口在“启动曲线类试验”设置页面，按“确定”按钮后，按钮后，参量开始持续记录、绘制，曲线自右向左推移。停止：点击“停止”按钮，记录停止，画面上出现游标，进入分析状态。保存：点击“保存”按钮，保存数据。新试验：停止后的试验窗口，可点击“新试验”重新进入试验状态，在此之前应保存数据。在参量的动态过程之前，就应点击“开始”按钮，开始记录曲线，以录制适当长度的前稳态。当动态过程录制完整，进入后稳态时，可随时停止，不一定要等待记录长度达到总时长。参量的动态过程开始后，要保持观察，适时停止，以免有用的数据因超出记录总长而丢失。自动启动：试验程序具有可选的“自动启动”功能，即在参量出现用户设定的模拟量突或开关量变位时，试验进入“已启动”状态，此后持续记录到用户设定的“启动前保留”时间，试验自动停止。启动设置：阶跃试验-启动设置，进入启动值设置页面如图25所示：图25模拟量启动量：模拟量参量在100ms内，出现突变（正阶跃或负阶跃），突变值达到此启动值，则试验进入“已启动”状态。开关量变位启动：开关量出现变位，则试验立即进入“已启动”状态。试验进入“已启动”状态，则出现倒计时对话框，在试验自动停止前，用户可以点击“取消启动”，退出“已启动”状态.启动前保留长度：时间（秒）。模拟量突变启动功能应在充分了解参量的动态特性的基础上谨慎使用，且不能更改模板文件的扩展名（curp）。模板保存后，下次开始试验时，可在设置对话框中选择该模板，即加载了其中的设置内容。

<莆田>天正华意电气设备有限公司 莆田电机综合性能测试台施工方案

莆田发电机特性综合测试仪测试参数的介绍由于在本系统中测试参数的设定在自动测试时对测量结果的判定，测量精度的准确性和测试数据报表的打印都起着重要的作用。所以在介绍测试程序的使用之前要将测试参数库进行详细的介绍。所谓字段就是各种要求输入的参数值。这里逐一介绍。 1)“电机型号”:通过树形结构，自定义类别，方便对型号进行归类，查找。可以查找并选择电机的各项参数。此字段的值在数据库中是的，如果在输入中有重复的“电机型号”出现将会出现错误提示。多可以输入40个字符。2)“电机相数”:电机类型的选择。可以在“单相”和“三相”中进行选择(特殊型号设备可能有其它类型可选择)。3)“电阻1上限”:三相电机三相绕组或单相电机副相绕组直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。4)“电阻1下限”:三相电机三相绕组或单相电机副相绕组的直流电阻在标准温度下的下限值，单位为Ω。5)“电阻2上限”:单相电机主绕组的直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。(注:此项只在单相电机测试中用到，三相电机可以不设置)。6)“电阻2下限”:单相电机主绕组的直流电阻在标准温度下的下限值，单位为Ω。(注:此项只在单相电机测试中用到，三相电机可以不设置)7)“电阻平衡”:三相电阻的不平衡度上限。默认值为3％。输入范围为0~100。(注:此项只在三相电机测试中用到，单相电机可以不设置)

<莆田>天正华意电气设备有限公司 莆田电机综合性能测试台施工方案 莆田电机综合性能测试台施工方案 <莆田>天正华意电气设备有限公司

莆田发电机特性综合测试仪特性类试验特性类试验，是指在标幺制的X-Y坐标系中，记录两组参量的特性曲线。典型的特性类试验包括发电机空载、发电机短路等。试验过程可以区分上升、下降过程，也可以只进行上升过程。试验中同时手动录制稳态点，并在试验后进行曲线拟合。?试验模板进行试验前，特性类试验需要设置绑定的参量、坐标系等内容；这些基本的试验设置项称为“试验模板”。录波仪软件附带常用的特性类试验模板，用户也可以创建自己的模板。由“电气试验/特性类试验”，进入“试验模板”页面，如图26所示：图26?试验设置在打开的试验模板列表对话框中选择要编辑的模板，并点击“编辑”。会弹出“特性类试验”的设置页面，如图27所示：图27在此页面中编辑模板。试验名称：为此类试验命名，也就是模板名；全部模拟量：列表中的参量来自录波仪的模拟量有效值，包括派生量，模板设置中的、为参量选择、删除退出按键。X 轴：需选择X轴的绑定参量（多选三个），并定义X轴的名称、刻度数以及值（标幺值）。Y 轴：需选择Y轴的绑定参量（多选三个），并定义Y轴的名称、刻度数以及值（标幺值）。X轴（横轴）、Y轴（纵轴）均采用规一化值（标幺值）。X轴、Y轴可分别绑定1-3个参量，由绑定的参量取平均值后绘制试验曲线。试验过程：如果试验要进行上升、点、下降的过程，请选择“记录上升、下降过程”；如果只需记录上升过程类型的数据关系则选择“仅记录上升过程”。同步记录参量：除了直接参与X-Y特性曲线绘制的参量外，试验程序还可以同时显示、记录其它参量的实时值。

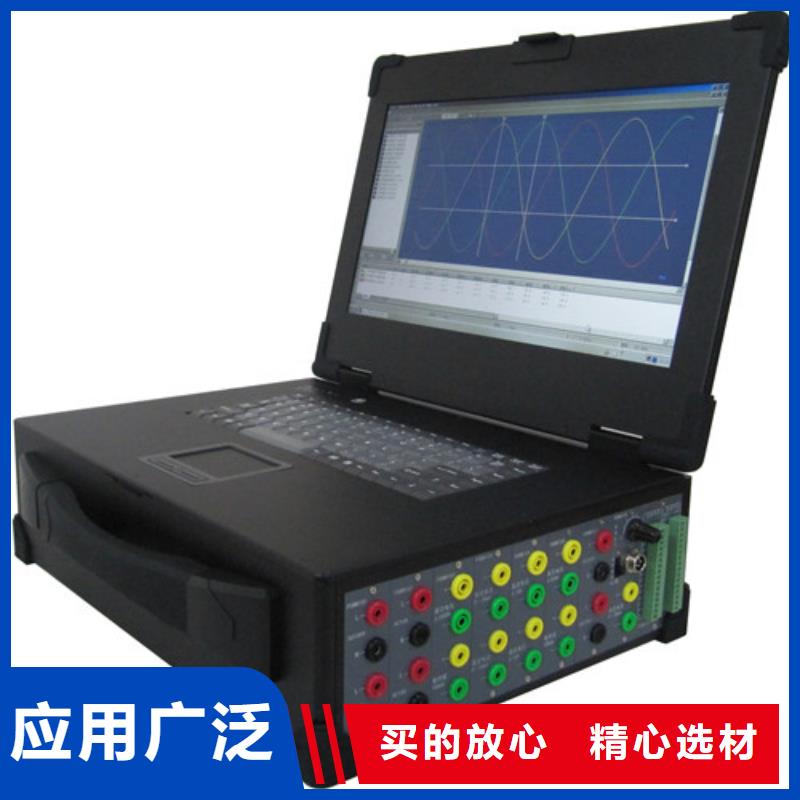

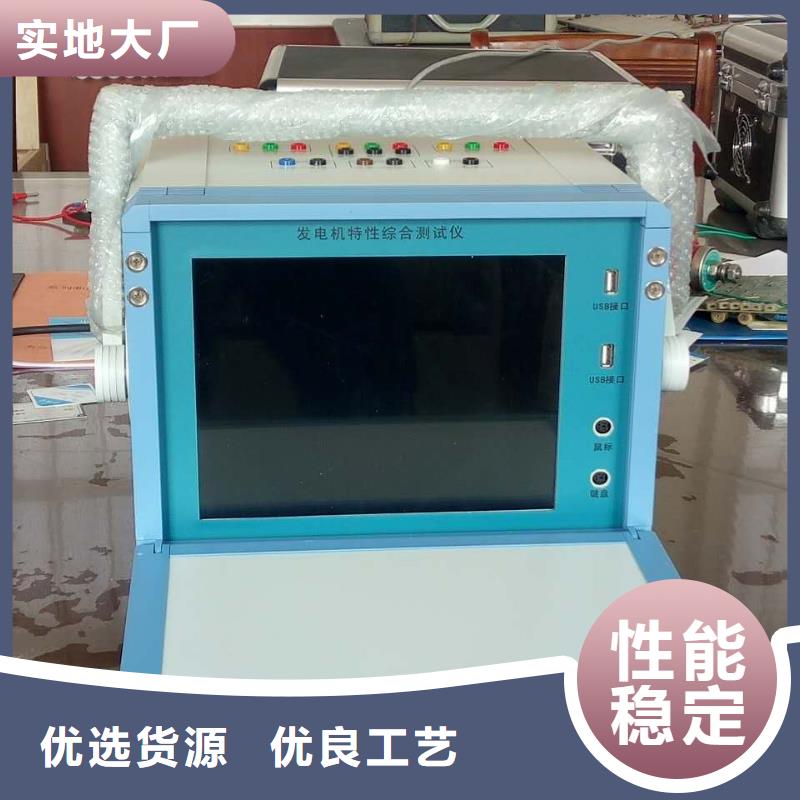

莆田发电机特性综合测试仪硬件特点仪器的硬件系统特性和技术参数如下：1 48路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道允许输入电压10M第二章 仪器组成2.1硬件组成图2 仪器面板便携式录波仪的仪器实物如图1所示。仪器面板的详细结构如图2所示，面板上的区域功能如下。1）区域1是试验接线区，所有的试验接线都在该区域完成，对应的通道一次为:第1组模拟量通道 CH1 对应U1COM1I1第2组模拟量通道 CH2 对应U2COM2I2第3组模拟量通道 CH3 对应U3COM3I3第4组模拟量通道 CH4 对应U4COM4I4第5组模拟量通道 CH5 对应U5COM5I5第6组模拟量通道 CH6 对应U6COM6I6第7组模拟量通道 CH7 对应U7COM7I7第8组模拟量通道 CH8 对应U8COM8I8第9组模拟量通道 CH9 对应U9COM9I9第10组模拟量通道 CH10 对应U10COM10I10第11组模拟量通道 CH11 对应U11COM11I11第12组模拟量通道 CH12 对应U12COM12I122）区域2是电流通道保险，每个电流通道都装有0.2A的保险管3）面板的右边是12.1寸触摸显示屏，可以通过触摸屏完成对仪器的所有控制。4）右下方展示了仪器的面板键盘，接盘结构如图3所示，详细的按键功能

<莆田>天正华意电气设备有限公司

莆田发电机特性综合测试仪概述多功能电参数现场分析仪是通过在线检测单相/三相电能表、计量装置的综合误差从而初步判断该装置是否存在故障，并能准确找出故障点的综合检测仪器。该产品保留钳型万用表的外形，增加了多种电力系统专用功能，体积小，功能齐全，使用更方便。在使用本仪表前，请仔细阅读使用说明书并请注意有关工作准则。二、工作准则使用注意事项2.1 当仪表或测试表笔外观破损时，请不要使用。2.2 仪表只有和所配备的测试表笔一起使用才符合标准的要求。2.3 手握钳表测量时，应将手指放在表身的护环后面。2.4 当屏幕显示时，表示低电量，请及早更换电池，避免错误读数。2.5 当长时间不使用时，请将电池取下，并避免存放于高温高湿的地方。三、功能及特点3.1 电流回路测量均由高精度钳型电流互感器完成。3.2 在线校验单相电能表(带CT或不带CT)电表误差。3.3 可在线用实测电能的瓦秒法检测高压和低压单/三相电能表(带CT或不带CT)基本误差及综合误差。3.4 在不停电，不改变计量回路接线的情况下检测出计量装的各种故障。3.5 测量电压、电流、功率、相角、功率因数、频率等多种电参量。3.6 实时测量低压计量装置的CT变比。3.7 显示单三相相量图，方便查找现场接线错误。3.8 可显示电压、电流的波形图，方便进行1-24次谐波分析。3.9 体积小、重量轻，操作简单。3.10 手动校验单项电能表误差，无需手动开关，使用确认功能键即可完成。3.11 使用中文液晶显示，界面友好操作方便。

<莆田>天正华意电气设备有限公司
莆田电机综合性能测试台施工方案 <莆田>天正华意电气设备有限公司

莆田发电机特性综合测试仪开始：开始试验，参量开始刷新，曲线开始绘制。点：试验由上升阶段转为下降阶段。对于单向试验，此按钮禁止。结束：结束试验，通讯停止。曲线窗口出现光标，参量窗口显示光标对应值。保存：试验结束，对拟合曲线/原始曲线的试验数据保存。稳定点：在试验进行时，用于标定稳态点。坐标设置：进入试验时，曲线坐标以模板设定为默认值，未开始试验时和试验分析时可用此功能修改曲线坐标，实验进行中时该按钮无效。表格输出： 默认保存“试验名称-数据输出”到文件夹。拟合曲线/原始曲线：选择显示拟合曲线或原始曲线点击“开始”按钮，试验开始，参量值开始刷新，坐标系中出现实时值点（红色圆点），曲线开始按参量值绘制。曲线的绘制是单调的，例如上升过程中，X轴、Y轴参量出现下降，曲线并不跟随向下绘制。实时值点则反映参量的实时值。包含上升、下降过程的试验：A. 试验开始后，随着X、Y轴参量的增加，曲线单调上升（红线）。当参量处于调节间隔的稳定状态时，点击“稳定点”按钮，把当前参量值记录为一点稳定点。稳态点显示于窗口左下，同时在坐标系中该点处绘制一个＋标记。B. 当参量增加到了点，需要用户手动按“点”按钮，程序记录当前值为稳定点的同时在曲线处绘制一个＋后，试验进入下降阶段，将只记录下降的数据，所以在试验时一定要确认上升阶段结束时才能按“点”按钮。C. 下降阶段，曲线（蓝色）单调下降，此阶段同样应记录稳态点。当参量降至点时（通常不能完全归零），点击“结束”按钮，试验结束，此时程序自动绘制处特性曲线的平均曲线（绿色）。

<莆田>天正华意电气设备有限公司 莆田电机综合性能测试台施工方案
<莆田>天正华意电气设备有限公司

莆田发电机特性综合测试仪可根据贵公司实际及要求更改一些内容1、标准参数设置与输入功能该设备软件系统可通过预先输入的质量部门提供的各种型号电机的合格范围参数，在自动测试过程中调入标准参数自动判断被试电机合格与否。型号相同、电压不同或极数不同的电机在参数数据库中均按不同型号对待，单独存储。诸如这种对应电机型号的电机参数，数据库中可存放上万条记录，完全可以容纳用户所有型号电机的参数。该界面还提供参数记录新建、删除、编辑、查找等功能。2、测试过程控制功能软件系统在接线完毕、按下启动按钮后，可以按照设定好的测试内容与线路对电机执行自动测试。测试项目合格时：继续下面的测试项目，如直流电阻项测试合格，则继续绝缘电阻测试。3、编号管理功能可以根据型号类型保存相应的电机编号，并在测试时自动递加。电机编号：在没有新的编号前，按电机型号顺序递加，例如：前天测试电机为90S2后，一台电机编号为050032，到昨天没有此型号电机，测试其它型号电机，到今天下午才测试此90S2电机，如果不输入新的编号，则测试台电机的编号应为050033，以此类推。4、测试结果的保存功能系统软件客队自动测试结果进行自动保存，还可对不合格电机的数据有选择的保存。4.1系统软件自动将测试结果进行保存，测试合格数据直接保存，不合格电机的数据有提示，保存或删除，以防人为因素造成的不合格。4.2 测试结果按型号、编号及日期进行分类保存。4.3 测试数据统计：按日、月或选定的时间段进行合格率统计，不合格数据分项目统计，电气数据分以下几种：4.3.1 直流电阻：超上限、超下限及三相不平。4.3.2 绝缘电阻：绝缘电阻下限。4.3.5 空载试验：电流超上限、下限及三相电流不平衡，空载损耗超上限及下限。4.3.6 工频耐压：泄漏电流超上限5、测试结果检索功能有相应的数据管理界面，可以通过时间、型号及编号等方式对数据进行检索。6、测试报告打印功能6.1如果无说明，按电机型号、日期及编号顺序形成固定表格形式，也可按型号、日期及选择编号形成表格

莆田电机综合性能测试台施工方案

莆田发电机特性综合测试仪 曲线类试验?试验设置针对一类特定的电气试验，需要选择特定的参量、记录时长、不同参量的比例值、偏移、颜色等等，这些设置内容可以保存为一个配置文件，即模板。以后做同类试验时，模板可以重复加载使用。录波仪本地机软件附带部分常用模板。点击“电气试验/曲线类试验”，进入“启动曲线类试验”的设置页面，如图23所示：在设置对话框，用户再次选择模板，如果没有合适的模板，则选择“新建”，并选择要记录的模拟量、开关量。同时需选择或输入试验名称、确定记录总时长。试验窗口在“启动曲线类试验”设置页面，按“确定”按钮后，按钮后，参量开始持续记录、绘制，曲线自右向左推移。停止：点击“停止”按钮，记录停止，画面上出现游标，进入分析状态。保存：点击“保存”按钮，保存数据。新试验：停止后的试验窗口，可点击“新试验”重新进入试验状态，在此之前应保存数据。在参量的动态过程之前，就应点击“开始”按钮，开始记录曲线，以录制适当长度的前稳态。当动态过程录制完整，进入后稳态时，可随时停止，不一定要等待记录长度达到总时长。参量的动态过程开始后，要保持观察，适时停止，以免有用的数据因超出记录总长而丢失。自动启动：试验程序具有可选的“自动启动”功能，即在参量出现用户设定的模拟量突或开关量变位时，试验进入“已启动”状态，此后持续记录到用户设定的“启动前保留”时间，试验自动停止。启动设置：阶跃试验-启动设置，进入启动值设置页面如图25所示：图25模拟量启动量：模拟量参量在100ms内，出现突变（正阶跃或负阶跃），突变值达到此启动值，则试验进入“已启动”状态。开关量变位启动：开关量出现变位，则试验立即进入“已启动”状态。试验进入“已启动”状态，则出现倒计时对话框，在试验自动停止前，用户可以点击“取消启动”，退出“已启动”状态.启动前保留长度：时间（秒）。模拟量突变启动功能应在充分了解参量的动态特性的基础上谨慎使用，且不能更改模板文件的扩展名（curp）。模板保存后，下次开始试验时，可在设置对话框中选择该模板，即加载了其中的设置内容。

<莆田>天正华意电气设备有限公司 莆田电机综合性能测试台施工方案

莆田发电机特性综合测试仪测试参数的介绍由于在本系统中测试参数的设定在自动测试时对测量结果的判定，测量精度的准确性和测试数据报表的打印都起着重要的作用。所以在介绍测试程序的使用之前要将测试参数库进行详细的介绍。所谓字段就是各种要求输入的参数值。这里逐一介绍。 1)“电机型号”:通过树形结构，自定义类别，方便对型号进行归类，查找。可以查找并选择电机的各项参数。此字段的值在数据库中是的，如果在输入中有重复的“电机型号”出现将会出现错误提示。多可以输入40个字符。2)“电机相数”:电机类型的选择。可以在“单相”和“三相”中进行选择(特殊型号设备可能有其它类型可选择)。3)“电阻1上限”:三相电机三相绕组或单相电机副相绕组直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。4)“电阻1下限”:三相电机三相绕组或单相电机副相绕组的直流电阻在标准温度下的下限值，单位为Ω。5)“电阻2上限”:单相电机主绕组的直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。(注:此项只在单相电机测试中用到，三相电机可以不设置)。6)“电阻2下限”:单相电机主绕组的直流电阻在标准温度下的下限值，单位为Ω。(注:此项只在单相电机测试中用到，三相电机可以不设置)7)“电阻平衡”:三相电阻的不平衡度上限。默认值为3％。输入范围为0~100。(注:此项只在三相电机测试中用到，单相电机可以不设置)
