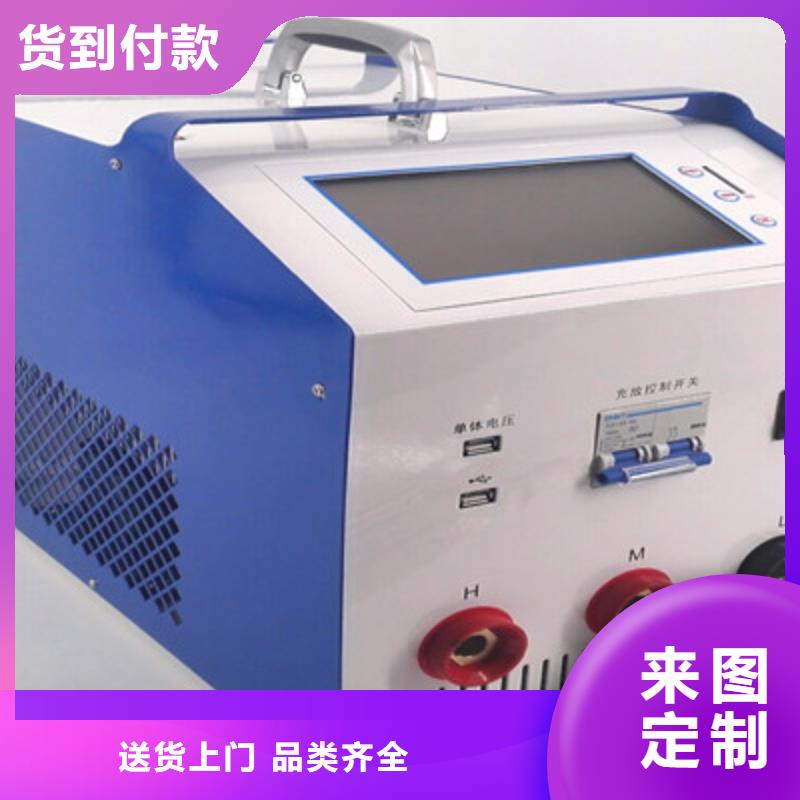

金华蓄电池充放电测试仪单体模块的供电电源，单体模块的供电电压压差是8V以上由红、黑电源线单独供电，将红黑电源线接到压差±8V以上电源上，注意红正黑负不要接反。电源取电方法，假如当前测量的电池组的单体电压是2V，通过4节电池取电；单体电压是6V，通过2节电池取电；单体电压是12V，通过1节电池取电。注意，每个单体模块都需要供电。?单体模块供电后，对应模块上单体电压指示灯闪烁正常。5.3 产品操作说明产品操作测试界面开机进入主界面选择工作模式：放电点击放电测试图标进入放电界面设置电池参数应用后启动测试。“电压”“电流”“容量”表头会实时显示电池组测试状态，范围值根据电池信息填写的参数进行跟随变化。“”图标对应阈值栏显示设置停止参数。“参数”图标点击设置更改充放电参数。“预放电流”填入被测电池组的需要放出的电流。“预放容量”填入被测电池组的需要放出的容量，一般为80％标称容量值。“预放时间”填入被测电池组需要放电检测的时长。“单节下限”单节电池达到电压下限的停止阈值。选择后可进行单节下限个数的设置。“充电电流”填入被测电池组需要充电的电流，分别填入恒流阶段，恒压阶段，浮充阶段电流。“充电电压” 填入被测电池组需要充电的电压，分别填入恒流阶段，恒压阶段，浮充阶段电压。“电流阈值”填入被测电池组恒压阶段，浮充阶段下限电流。“充电容量”填入被测电池组充电预充总容量点击“”文件图标可查看测试数据，工作中无法查看。点击“”齿轮设置图标可进行设备系统参数的设置。 点击“”三角形启动图标可进行设备放电工作启动操作。点击“”停止图标可进行设备放电工作的停止操作。

金华蓄电池充放电测试仪功能特点?采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更。?配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。?设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更加方便。?采用智能单片机ARM控制、7寸1024＊600高清LCD液晶显示屏，电容触控操作，内置有中英文切换菜单，菜单操作简单明了。?自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，并自动断开空气断路器。?可设定充/放电终止条件，包括单体电池电压低、整组电压低/高、充电电流小、充/放电时间到，充/放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止原因。具有多机并联方式放电，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。

金华智能蓄电池放电监测仪实力厂家 <金华>天正华意电气设备有限公司

金华蓄电池充放电测试仪、同为一组的各单体电池由于容量不同，将遵循不同放电率的放电曲线。对蓄电池组进行放电时，各单体电池由于容量不同，而放电电流相同，因此各自是在以不同的放电率进行放电，显然在放电时将遵循不同放电率的放电曲线。2.2恒流原理测试仪的放电回路采用在ARM（中央处理器）控制下的PWM ＋ PID闭环控制技术使得功率回路能够精准的在设定的放电电流下工作。例如：恒流放电时，当蓄电池电压开始下降，ARM控制器会通过反馈电流传感器得到电流值的下降量，然后通过一定速率和方式的计算，得到所需要控制功率回路的上升量，此调整过程不断重复，终达到实时调整的效果，这就是恒电流放电的原理。依此原理，恒功率也是类似的调整方法，只不过反馈量除了电流以外，还需要电压的反馈量。三、设备接口说明3.1 设备面板接口如下图：四、快速上手步骤4.1 单机放电测试：步骤一：连接放电仪AC220V工作电源线（黑色品字插头线），并打开电源开关，确保供电正常。步骤二：将大电流导线快速接头分别插入测试仪的快速插座对接（红正黑负）。步骤三：将电压检测导线分别与放电仪的总电压检测端口连接（红正黑负）。步骤四：将大电流导线的测试夹端连接到电池组端（红正黑负）。

金华蓄电池充放电测试仪规格参数适用蓄电池DC10-456V 放电电压DC10-456V放电电流0-30A工作模式单机模式，并机主机模式，并机从机模式，远端受控模式保护性能电池测试电压过压保护，欠压停机，过流保护，反接保护，65℃过温保护，并具有LCD提示，蜂鸣器告警控制精度放电电流≤±1％；组端电压≤±0.5％；PC机通信RS485接口，USB接口数据保存容量内置SD卡8G容量 ，转存U盘16G容量工作环境散 热强制风冷温 度工作范围：-5～50℃ 贮藏温度：-40～70℃湿 度相对湿度0～90％（40±2℃）海 拔额定海拔4000米噪 音﹤75dB工作电源电 压工作电源：单相AC220V （–20％～＋30％），频率:45～65Hz；充电电源：参考铭牌参数或机箱标识耐压测试输入－机壳：2200Vdc 1min输入－输出：2200Vdc 1min输出－机壳：700Vdc 1min安 全 性满足EN610950接 线交流输入国标公插座，适用1～1.5mm2电缆放电电流线电缆快接插头（红正黑负），具体尺寸参考“发货清单”并机电缆（选配）2米6芯水晶插头线备注：其他电压等级及电流等级仪表可咨询我公司二、基本工作原理2.1蓄电池测量原理由于蓄电池电化学反应的复杂性，以及各种材料、结构、制造工艺及使用环境的不同，致使不同厂家蓄电池的特性存在较大差异，即使同一厂家生产的蓄电池其单体特性也会有一定的离散性。迄今为止，世界上尚没有一种简单有效的方法能够对电池性能进行快速准确的判定。

<金华>天正华意电气设备有限公司 金华智能蓄电池放电监测仪实力厂家

金华蓄电池充放电测试仪售后服务1. 本公司对售出的产品一年质保，终身维护。2. 保修期内出现下列情况之一时，维修应收成本费：1）用户使用或搬运过程中因撞击而造成的故障或损坏。2）用户未妥善保存，导致仪器渗水、受潮、撞击或引火等。3）用户自行或委托其它单位维修而引起的故障或损坏。4）用户因接线错误导致设备故障或损坏。5）如出现不可抗力（如火灾、水灾、天灾等）而引起的故障或损坏。6）不按本使用说明书要求随意连接其它设备而引起的故障或损坏。7）无产品保修卡且又无法确认该仪器处于保修期内的故障产品。七、注意事项及维护?测试仪应放置在通风良好、无腐蚀、无强电磁场干扰的环境下运行，主机箱前后端通风孔不得堵塞，保证通风良好！?测试仪正常工作时不得带电插拔连接端子，否则造成测试仪损坏！?测试仪在放电过程中若交流电突然断电，风扇将继续工作进行散热，此时请勿关闭放电开关，约1分钟后再关闭放电开关。?请用户严格按照本说明书操作，严禁带电操作或野蛮操作。?产品搬移过程中应避免磕碰或严重撞击。?产品贮存中应注意防潮、防火。?本说明书中图示及说明可能与实物有细微差别，请以实物为准。?机内有高压，非本公司维修软件或授权维修人员不得擅自维修。?未经本公司许可擅自拆机维修，保修自动失效。

<金华>天正华意电气设备有限公司
<金华>天正华意电气设备有限公司

金华蓄电池充放电测试仪如果不需要修改模版，直接点击即可进入到相应的测试界面，如下图：机房编号：请按实际测试蓄电池参数输入该参数值。电池组号：请按实际测试蓄电池参数输入该参数值。测试者名称：请按实际测试蓄电池参数输入该参数值。该选项的值会被填入到生成数据记录文件名称中，以便分辨数据文件由哪个测试员所做测试，或其它特定的用途的数据文件名称标识。放电电流值/A：所做测试的放电电流的值，当放电程中如果电流超过该值 ，放电会被自动终止，并报告“放电电流故障”提示。单体节数：所有单体监测盒所接蓄电池的总数量。单体监测开关：单体监测功能的使能开关，当该值1时，才会对单体电压数据进行采集并显示，为0时，将不进行显示，也不会因为单体电压为0而出现“单体电压低提示”。电池顺序：分别有“从正极开始”，和“从负极开始”两个选项，分别是指1＃电池在整组电池中的位置为总正极，或总负极。监测模块数：所使用的单体监测模块的总数量。该数量必须大于或等于“单体节数”/12。模块通讯方式：一般情况下该选项请设置为“WLS”(无线wireless)方式。记录间隔：数据记录存储的间隔时间。有“1分”、“2分”、“5分”、“10分”、“30分”、“60分”6个选项。注意：所选择时间间隔不能大于所测时长/400（数据记录条数），如：测试时长为10小时，记录间隔为1分，则整个测试过程下来，总共要生成10小时＊60分＝600分钟，共600条数据，超过限制400条，则放电过程会在6个小时（400/60＝6.67）左右的时因“记录文件超过大小限制”而提前终止。

<金华>天正华意电气设备有限公司 金华智能蓄电池放电监测仪实力厂家

金华蓄电池充放电测试仪接线顺序接反了，按从0号到6，应从正极开始3模块指示灯不亮模块红黑夹子小需要取电8V以上。4模块指示灯慢闪，单体接收不到数据充放电仪上的模块数量填写错误、模块地址超过范围。5连接放电电缆时，蜂鸣器鸣叫放电电缆正负接反6放电电流正常，电压不下降蓄电池组没有脱离系统7放电时电流不受控制请确认内外部电流传感器选择正确8放电电流故障空气断路器未合上、放电电终版未接或电池容量太小，放电电流不足9过温故障确认放电仪的摆放，注意通风及热量流向10上电后，合上空开就有电流可能放电电路烧坏，需要返厂。11数据存不进去机器重启，不要在放电过程中进行内部存储和外部存储的切换操作声明本公司将适时对测试仪进行技术性能的改进和完善。同时，本说明书随着产品的升级改进，局部可能会有所变动。如有变更，恕不另行通知。单位名称：青岛天正华意电气设备有限公司税号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

<金华>天正华意电气设备有限公司
金华智能蓄电池放电监测仪实力厂家

金华蓄电池充放电测试仪产品特点?7寸彩色触摸液晶显示器，中英文双语言显示，适合国内外客户使用。?主机具备USB接口，可用U盘读取存储纪录，无须携带电脑，单机即可工作；日后用电脑打印报告即可。?本机具有2G超大容量内部数据存储空间，解决了外出试验时忘带U盘的烦恼。?采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更，，不会有一般放电电阻的红热危险现象。?内部控制器采用双CPU协同工作，限度地保证测试的，可靠及准确性。当其中一个CPU故障时，另一个CPU会发出报警，并执行关机程序。?本机内部记忆装置采用FLASH ROM设计，测试过程突然停电或长时间不用，主机内记忆数据也不会丢失。?带中文后台分析软件，可自动将测量数据导成WORD格式，方便基层工程师制作测试报告和对历史数据管理进行有效管理。?外观设计：采用单手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。?具有快速连接功能，操作使用简单。产品拓展?可选在线补偿式放电功能：在线放电时，主机显示电流＝电池组放电电流＝主机内部假负载电流＋实际负载电流，由于在线放电时实际负载电流会随着在线电压的变化而变化，主机内部假负载也会自动进行调整，以保证蓄电池组一直以真正的恒流方式放电。

金华蓄电池充放电测试仪请勿接错正负极型，万一接错时会有蜂鸣报警声，且显示屏上会有文字提示报警类型为：电池极型接反！步骤五：合上设备前面板上的放电空开，如果发现空开合不上有以下几种原因：1、电池极型接反2、所接电池组电压超出备额定电压范围（电池组电压过低，或过高）3、设备工作电源未接通步骤六：显示屏切换到“系统设置”页面，并设置如下：并机工作设为“关”主机/从机不可设置从地地址不可设置无线波段根据单体模块的波段设置，设置为相应波段，如“波段一”远端控制设为“关”语言设置为“中文”步骤七：回到主页面，点击充放测试按钮，进入后再次点击放电测试，这时会弹出“测试模板”选择按钮，根据电池组实际参数进行更改后，点击确定按钮，进入到放电测试页面步骤八：在“放电测试”页面中，根据实际需要填入放电容量、放电时长、单体低限、整组低限、放电电流、放电模式这几组参数数据。步骤九：点击“开始”按钮后，开始放电，波形图表中会实际显示当前电压和电流的波形图。五、界面功能介绍5.1测试和模版选择根据您需要进行的测试，点击相应的图标后，进入到对应的测试界面。在进入相应的测试界面之前，系统会自动引导您进行模版参数的选择，根据之前已经预设好的6个模版参数进行选择，如下图：如果有需要，可以点击按钮，修改对应的模块内的相关参数。

<金华>天正华意电气设备有限公司 金华智能蓄电池放电监测仪实力厂家

金华蓄电池充放电测试仪产品特点?7寸彩色触摸液晶显示器，中英文双语言显示，适合国内外客户使用。?主机具备USB接口，可用U盘读取存储纪录，无须携带电脑，单机即可工作；日后用电脑打印报告即可。?本机具有2G超大容量内部数据存储空间，解决了外出试验时忘带U盘的烦恼。?采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更，，不会有一般放电电阻的红热危险现象。?内部控制器采用双CPU协同工作，限度地保证测试的，可靠及准确性。当其中一个CPU故障时，另一个CPU会发出报警，并执行关机程序。?本机内部记忆装置采用FLASH ROM设计，测试过程突然停电或长时间不用，主机内记忆数据也不会丢失。?带中文后台分析软件，可自动将测量数据导成WORD格式，方便基层工程师制作测试报告和对历史数据管理进行有效管理。?外观设计：采用单手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。?具有快速连接功能，操作使用简单。产品拓展?可选在线补偿式放电功能：在线放电时，主机显示电流＝电池组放电电流＝主机内部假负载电流＋实际负载电流，由于在线放电时实际负载电流会随着在线电压的变化而变化，主机内部假负载也会自动进行调整，以保证蓄电池组一直以真正的恒流方式放电。

<金华>天正华意电气设备有限公司

金华蓄电池充放电测试仪本测试仪可在蓄电池离线状态下作为放电负载通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电并记录下所有有价值的、连续的过程实时数据。1.2 主要功能特点?产品采用定制镍铬合金电阻器作为负载源。低阻值；能实现更大电流的放电，定制型外观使功率密度更高。高精度；精度能控制在±0.001Ω内，作为负载源使放电过程更稳定。低温度系数；受温度系数影响小，环境适应能力强。耐电流冲击；耐电流能力强，能快速响应大电流冲击，放电过程更可靠。?智能芯片控制。放电过程智能控制，跟随蓄电池电压下降自动调整，保证恒流放电。单节蓄电池电压实时采集，并以曲线方式展示，便于评估分析，同时智能分析电池电压状态，并作出评估。智能计算放电容量与放电小时率之间的转换，实现电池容量状态评估效果。可设定多种门限阀值，智能判断。?放电测试功能。在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好放电电压、放电电流、放电时间、放电容量等阀值等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。

<金华>天正华意电气设备有限公司 金华智能蓄电池放电监测仪实力厂家

金华蓄电池充放电测试仪蓄电池性能的检测和失效预测，仍是一个很复杂的电化学测量难题。曾在电力、通信、金融、交通等行业中大量使用的固定式隔酸防爆铅酸蓄电池，可通过测量端电压、查看电解液密度、液位、温度等了解电池状态。然而，阀控式铅酸蓄电池的密封、贫液式设计，使得我们很难掌握其状况，隔酸防爆蓄电池的检测维护手段已不再适用于阀控式蓄电池，这正是当前蓄电池运行管理的缺憾和难点。目前，常用的检测方法为平时测量电池的端电压和每年进行核对性放电容量测试。我们认为：1、蓄电池浮充状态下的端电压与容量无对应关系。我们知道，即使性能很差的蓄电池在浮充状态下也可能测得合格的电压。因此平时处于浮充状态下的端电压是不能真实反映蓄电池性能的。2、全容量放电测试仍为测试蓄电池组实际容量为准确有效的方法。我们知道，蓄电池组的容量等于该组蓄电池中性能差的那节蓄电池的容量。因此，对蓄电池组的检测可转变为对落后电池的检测，找出落后电池并测得该电池的容量即可得到电池组的容量。对蓄电池组以规定的恒定电流进行放电，同时监测每一节蓄电池的电压，当其中任何一节电池的电压跌到终止电压时，所放出的容量即为该蓄电池组的实际容量。该方法真实准确。同时我们知道蓄电池具有如下的放电曲线：从蓄电池的放电曲线，可以看出：1、相同的放电曲线反映了相同的电池性能。对同一厂家、相同配方和生产工艺的同规格蓄电池其特性曲线是一样的（暂不考虑生产中的离散性）。

<金华>天正华意电气设备有限公司 金华智能蓄电池放电监测仪实力厂家

金华蓄电池充放电测试仪仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。各种齐全，包括产品合格证、保修卡。货物运输送货上门，包装严密，做好防震防摔防潮措施。7.2、售后服务质保期为二年、终生维护。 7.3、培训（双方协商）供方对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个的认识，熟练操作整套设备及软件，并能对一般故障进行处理，为参与培训的人员提供必要的技术指导。7.4、验收标准和方式（双方协商）对设备的验收采取现场运行方式(或其他)进行，供方派技术人员到现场进行试验、培训，保证设备运行指标合格，需方需全力配合。

---
