熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。功能用途编辑跌落式熔断器适用于频率为50HZ、额定电压为35KV及以
下的电力系统中，装在配电变压器高压侧或配电之干线路上。主要功能有对保护性能要求不高的地方，它可以与隔离开关配合使用，代替自动空气开关；还可以与负荷开关配合使用，代替价格高昂的断路器。同时还具有短路保护、过载及隔离电路。工作过程编辑熔断器串联在电力线路中，在正常工作时，带纽扣的熔丝装在熔丝管的上触头，被装有压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将出板扭反压近喷头，与下触头连接，在出板扭力
的作用下熔丝一直处于拉紧状态，并锁紧活动关节。在熔断器处在合闸位置时，由于上静触头向下和片的向外推力，使整个熔断器的接触更为可靠。当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量的气体，当气体超过给定的压力值时，释压片即随钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用，使电弧熄灭。而当气体未超过给定的压力值时，释压片不动作，电流过

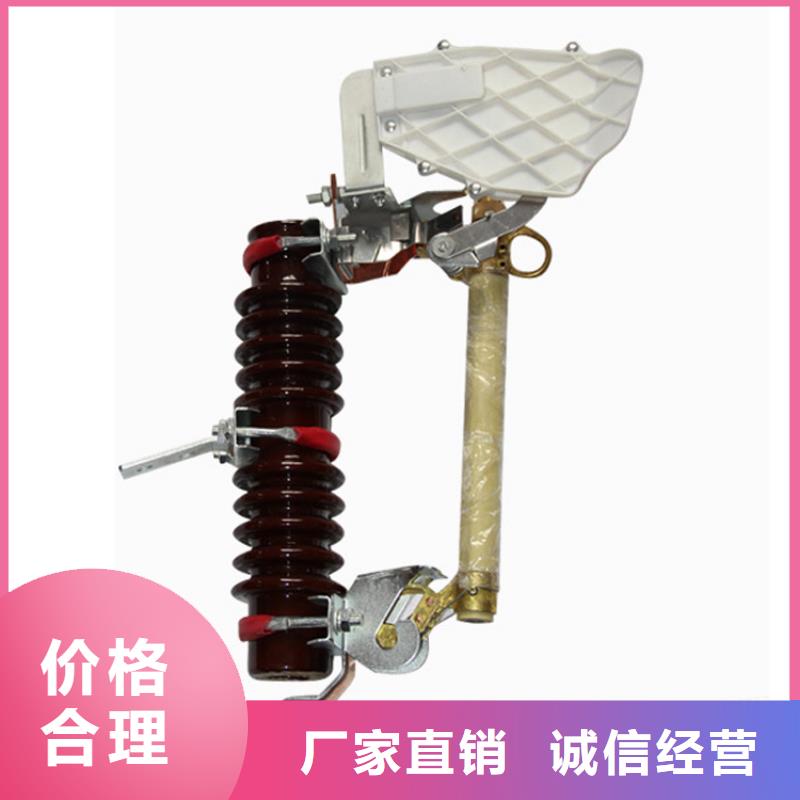

落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端丝管由层的消弧管和外层的环氧玻璃管组成。拉负荷跌落式熔断器增加性辅助触头及灭弧罩，用以分、合负荷电流。 跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，

产品特点： 具有良好的开断特性，可开断额定开断电流及以下各种短路和过载电流，性能达到电工委员会（IEC）标准的要求。 由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。 熔管用钢纸一环氧玻璃布管复合制成，保证熔丝管具有较高的机械强度和开断三次以上的额定开断能力，可免除运行人员熔断器动作 一次后即更换消弧管的麻烦手续。 瓷件与上、下静触头、安装板均采用机械卡装，与水泥浇装比较，具有更高的机要强度，不会发生瓷件胶装处断裂及松动现象。 零件采用冲压件，互换性强，便于生产维修。 刚件采用热镀锌工艺，保证具有较强防腐性能，保证可靠运行。 跌落式熔断器安装在10kV~35KV配电线路分支线上，可缩小停电范围，因其有一个 明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个作业环境，增加了检修人员的感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV~35KV配电线路和配电变压器中得到了普及。 户外跌落式熔断器适用于交流50HZ，额定电压 10kV~35KV的电力系统中，作输配电线路和电力变压器的过载和短路保护以及分、合额定负荷电流之用
