海西变压器有载开关测试仪阻抗电压进行了频率校正（50Hz）。②接线方法短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图十七所示：图十七 变压器三相负载测试接线图3、变压器三相空载的测量 ①测试方法在主菜单界面选择“三相空载”菜单，按“确认”键进入参数设置界面，如图十八：图十八按 “选择”键选择输入项；←、→ 键用来选择输入位；↑、↓键用来改变输入位数值的大小；按“返回”键退出参数设置界面；按“确认”键保存当前参数（作为默认值）后进入测量界面。三相空载测试界面如图十九： 图十九在此测量界面按“打印”键可打印数据，按“存储”键存储数据，按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。说明：A、电压校正系数n=2；波形校正Po=Po′(1+d），d指电压波形畸变系数，通常为负值。B、当试验频率f与额定频率fr有差异、且偏差不大于±5%时，频率校正如下：a、当磁通一定时，频率和电压成正比，施加电压应用Uf′代替Ur，按下式计算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——频率为f时，产生额定磁通的励磁电压，单位为kV；Ur ——频率为额定值fr时的变压器低压侧的额定电压，单位为kV。(三表法测量应显示相电压，故本仪器中Uf为低压侧的额定相电压即Uf= Uf′/ )b、空载损耗按冷轧硅钢片校正。c、当试验频率与额定频率相差不超过±5%时，测得的空载电流不需要校正。②接线方法将三相电源的“Ua”、“Ub”、“Uc”分别接入仪器输入端子的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如变压器有中性点，将中性点接到仪器的“出Uo”接线端子，变压器的高压侧开路。

<海西>天正华意电气设备有限公司

海西变压器有载开关测试仪自动测试操作流程：⑴ 选择自动触发方式触发方式有两种：“自动”或“人工”。选择设定“自动”或“人工”触发（选择打√设定），仪器开机后默认为“自动”触发方式。⑵ 选择电流输出量程按第四章的试验接线方式接线，通常先将测试线钳插入 “电流输出1”端子上；当图八界面提示“电流超量程，请选用输出2测试”，时，再将测试线钳插入 “电流输出2”端子上。⑶ 启动自动测试（操作步骤） 步：启动测试：点击〖测试〗键后，即可打测试界面，如图八所示，软件开始采集波形，并进入“电流量程自动调整”功能；图八第二步：电源调节：按下仪器面板上的〖电源启停〗按钮，按钮开关处于按下位置（指示灯亮），再顺时钟旋转〖电源调节〗旋钮（将旋钮顺时钟旋转到头），在旋转调节电流过程中注意观察界面提示，若界面一直出现“待电流波形稳定后，点击结束按钮” ，证明测试电流已调整到 测量范围。然后点击“结束”键软件会自动进入锁存触发功能。若提示“电流超量程，请选用输出2测试”，这时按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出，再将测试线钳插入“电流输出2”端子上，重新按下〖电源启停〗按钮（指示灯亮），继续测试。若提示“请缓慢调节电位器，降低电流”，这时可逆时钟旋转〖电源调节〗旋钮，缓慢降低电流，待提示字符自动消失后可继续测试。在调节电源过程中，若电流输出超量限（或电源输出有短路），电源会自动保护（电源停止输出），蜂鸣器报警（长响），这时应按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），并将〖电源调节〗旋钮逆时钟旋转调节到小位置。待检查接线正常后可重新启动电源测试。

高精度低电阻测试仪2023更新中(今日/商情)

海西变压器有载开关测试仪查找、编辑过度波形待【自动回放】结束后(或在【人工回放】状态下)，点击〖定位〗键，程序自动初步定位到开关的过渡波形附近，并显现在当前界面中。然后在【人工回放】状态下，左移或右移动游标，可查找到开关过渡波形（一般为1─3个周波）并将波形移到屏幕中间位置，见图十所示。为方便观察分析波形，在【人工回放】模式下，使用系统主界面下方的【压缩】或【伸展】键功能对波形宽度（XXmS/每格）进行压缩或伸展；使用【展幅】或【缩幅】键功能对波形的幅度进行放大或缩小；使用【微调】键功能对波形进行左右移动；使用【剪裁】键功能对有用的波形进行剪裁处理。方法是将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，点击【剪裁】键，便可得到所需要的那段开关过度波形见图十所示。点击【A-相】、【B-相】、【C-相】前的复选框，可在软件屏幕上选择显示A相、B相、C相过渡波形。图十⑹ 保存、打印过度波形点击【保存】键后，即可打信息设置界面，如图十一所示，可以对信息设置界面中的项目再次进行修改；点击【应用】－＞【确认】键后，界面弹出提示条“保存成功”。如图十二所示，点击【OK】键保存到数据库中。

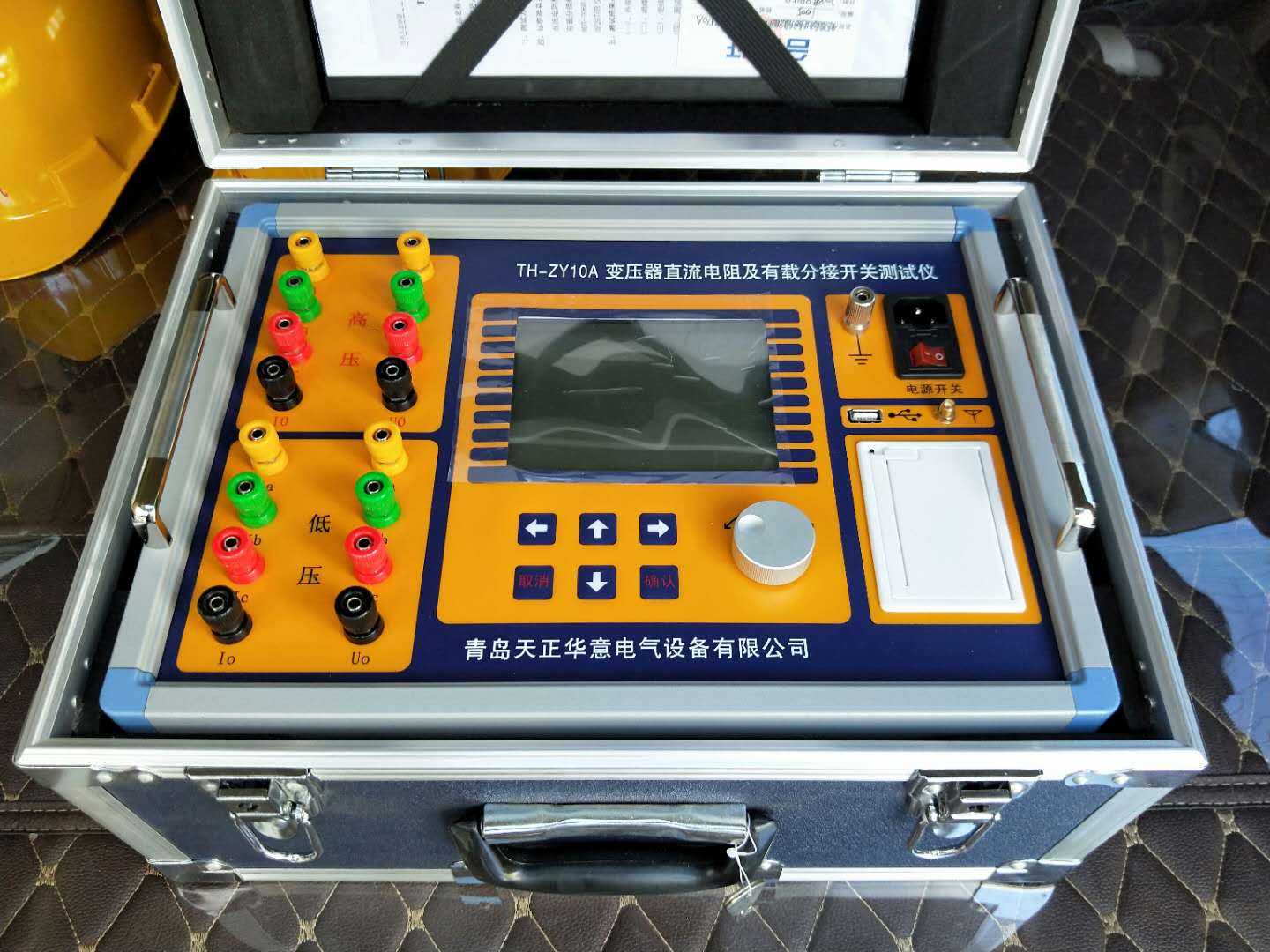

海西变压器有载开关测试仪电阻量程：0.3A档 0-40Ω；1A档 0-20Ω （如测量范围不能达到用户要求，可向我公司订做宽范围有载分接开关参数测试仪）9.直流电阻测量精度：±(5%+0.01Ω)。2.2.5 绝缘性能1.绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ。2.测试装置绝缘水平应能耐受1500V交流电压(有效值)2.2.6 重量体积1.重量：30kg(不包括测试线)。2.体积：530*320*600（mm）三、仪器面板各部分功能说明仪器面板功能示意图（1）接线端子1）“电源输出”端子部分：电源输出端子：IA 输出、IB 输出、IC输出；选用内接电源测试时与“电源输入”端子对应链接；选用外接电源测试时不接线。2）“电源输入”端子部分：电源输入端子：IA 输入、IB 输入、IC输入；选用内接电源测试时与“电源输出”端子对应链接；选用外接电源测试时与外部电源对应链接。3）“电压输入”端子部分：电压输入端子：UA 输入、UB 输入、UC输入；与“电源输入”端子对应链接。4）“电流输出1” 端子部分( 电流量程0.1A)：电流输出端子：Ia1 输出、Ib1 输出、Ic1输出；选用0.1A小电流量程时接变压器测量端子。5）“电流输出2” 端子部分( 电流量程10A)：电流输出端子：啊输出、Ib2 输出、Ic2输出；选用10A大电流量程时接变压器测量端子。 6）N零线共用端；接入试验电源（零线）和接变压器测量端子7）直流“电流输出3” 端子部分电流输出端子：a端输出接变压器A相套管、b端输出接变压器B相套管、c端输出接变压器C相套管、N端输出接变压器绕组中心端。（2）电源保险： 5A保险管（按在装电源插座盒内）（3）〨接地端一个：使用本机配备接地线与大地连接（4）电源插座（自带电源开关）： 接AC-220V电源；指示灯亮电源接通（5）电源调节旋钮一个：用于调节机内试验电源输出，顺时钟旋转升高电压，逆时钟旋转降低电压。

<海西>天正华意电气设备有限公司 高精度低电阻测试仪2023更新中(今日/商情)

海西变压器有载开关测试仪点击【打印】键进入“打印类型设置”界面，选择【在线简略打印（微型打印机）】是使用仪器另配的微型打印机打印出一份简略的测试报告，选择【标准打印】－＞【输出到PDF文件】会生成一个PDF文件格式的测试报告，选择【标准打印】－＞【输出到打印机】需要外接一台打印机，直接打印出测试报告。（在选择打印前，一定要将过渡波形调整显示在屏幕中，以便准确打印出过渡波形）⑺ 结束试验试验结束后，先将“电源启停”按钮置于弹起位置（指示灯熄灭）；将“电源调节”旋钮逆时钟旋转调节到小；再拆除测试线，点击【关机】键关闭仪器，结束试验。5.3.3人工测试操作流程：在自动测试条件不能满足要求，可选择人工测试功能完成测试任务。人工测试操作流程：在“触发设定”模式下选择 “人工”测试，人工测试操作流程与自动测试操作流程是基本相同的，可以参照自动测试操作流程进行。人工测试与自动测试不同处是：人工测试时靠人工手动触发锁定波形（“阀值设定”值不起作用），具体操作是：参见5.3.2节图八，首先启动有载开关，当听到开关切换时，迅速按下【结束】键。程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形，后续操作与自动测试相同。人工测试模式下不能使用“连续测试”功能人工测试操作需要切换开关与点击【结束】键动作配合进行，由于采样速度较快，如果在有载开关切换后，没有及时迅速的按下按下【结束】键，将会出现找不到变化波形的情况。

海西变压器有载开关测试仪低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。型变压器短路阻抗测试仪是我公司研制的用于现场和试验室条件下对变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。仪器内部采用电压电流同步交流采样及数字信号处理技术，测量数据准确。对于三相变压器，仪器可采用三相同时测试和分相测试的方法对变压器进行测试：三相同时测试采用三相电源，可直接测量出三相参数；分相测试采用单相电源，依次测量对应相后，自动折算出三相参数。对于单相变压器，仪器具有单相变压器测试功能，可直接测试其阻抗参数。

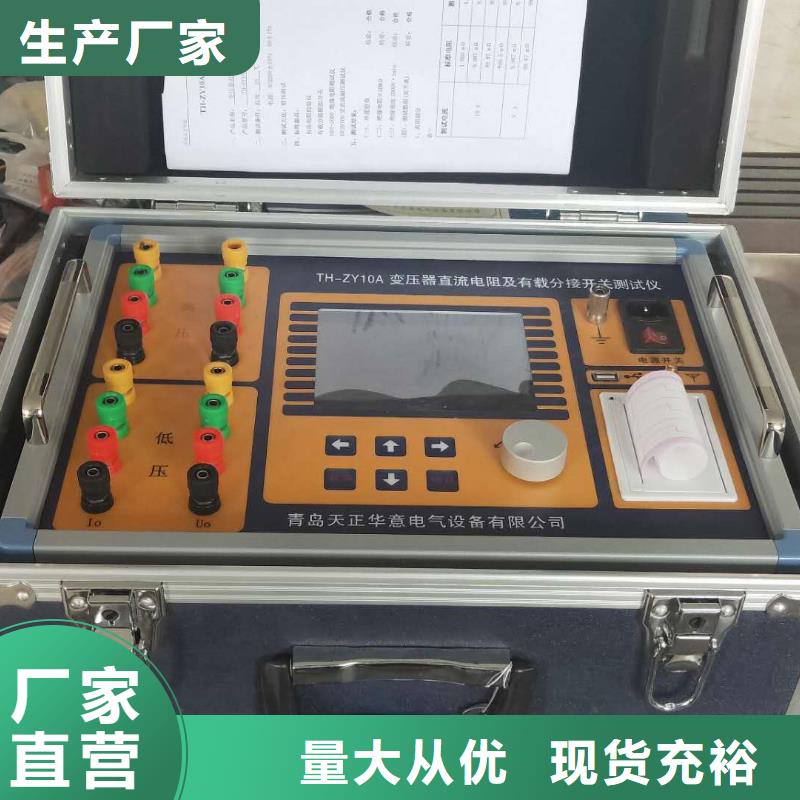

海西变压器有载开关测试仪主要功能特点1.本测试装置采用交直流法测试，目的是能测试出真实的过渡波形（不对波形进行滤波处理），适合于在变电站现场，在带绕组状态下对变压器有载分接开关的过渡波形、过渡时间、三相同期性等参数进行测量。能判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。2.本测试装置采用交直流法试验判断有载分接开关是否存在故障隐患的判据很明确，就是通过分析观察有载分接开关切换全过程的过度波形是否连续，波形是连续的说明有载分接开关工作状态是良好。3.采用本测试装置测试时接线不受变压器绕组结线方式的限制。能对10kV～500kV电压等级的各种结线组别开关进行测试，如：结线为YN.d、YN.y0，或结线为Y.y0、D.y0（变压器调压绕组在一次侧，没有中性点引出）三相、单相变压器有载分接开关动作特性进行交流测试。4.本测试装置具有内置电源和外接电源两种接线方法，设备内能输出三相电源，现场测试接线十分方便。外接电源能进行高电压试验、零序试验。5.本测试装置测试采样速度高，采集速度达200 k/s/通道以上（一般直流法测试仪采集速度为10 k/s）。存储数据量大，高速缓存深度达8 M byte FIFO。若开关动作过程中存在微弱接触不良缺陷。交流法从波形上能明显反应出。6. 本测试装置系统配置，数据处理系统由嵌入式电脑和测试软件组成，显示屏采用10.4寸大屏幕彩色屏，中文测试界面，触摸屏书写方式，系统支持U盘存储数据，支持USB键盘和鼠标，本装置配置微型打印机，可现场直接打印输出测试结果。

高精度低电阻测试仪2023更新中(今日/商情)

海西变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！

---
