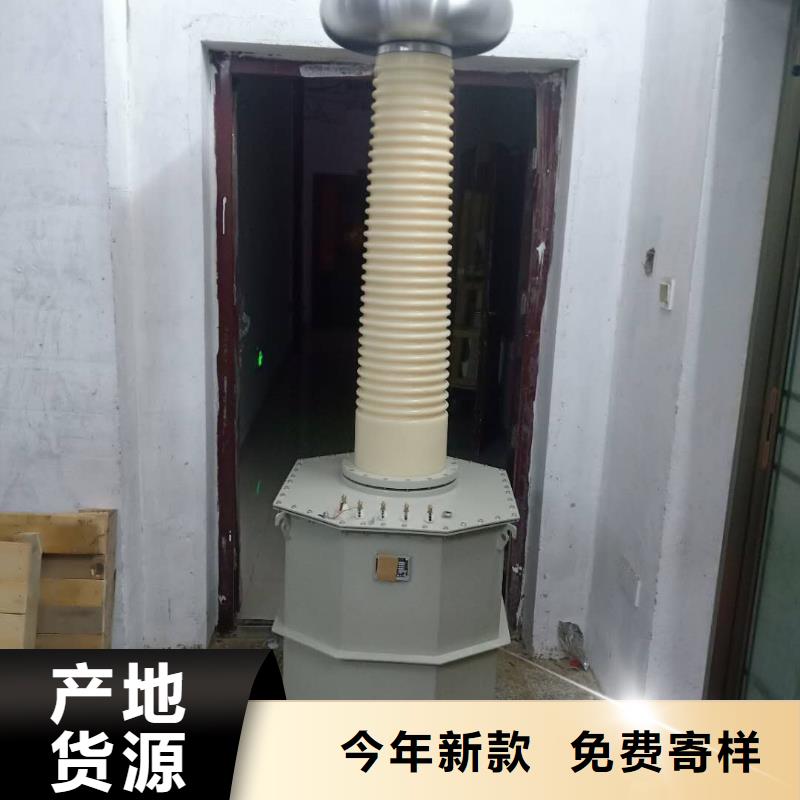

青岛试验变压器注意事项1、按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压器高压绕组的X端(高压尾)以及测量绕组的F端必须可靠接地。2、做串级试验时，第二级、第三级试验变压器的低压绕组的X端，测量绕组的F端以及高压绕组的X端(高压尾)均接本级试验变压器的外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。3、接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。54、从零开始均匀旋转调压器手轮升压。升压方法有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75％后，在以每秒2％额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。5、试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。6、本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。7、使用本产品做高压试验时，出熟悉本说明书外，还必须严格执行有关标准和操作规程。可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备性试验规程》等。

青岛试验变压器尊敬的顾客感谢您购买本公司的产品。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。本公司在编写该手册的时候已尽 努力保证其内容准确可靠，但本公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了产品的安装、测量、使用、保养等等。

<青岛>天正华意电气设备有限公司

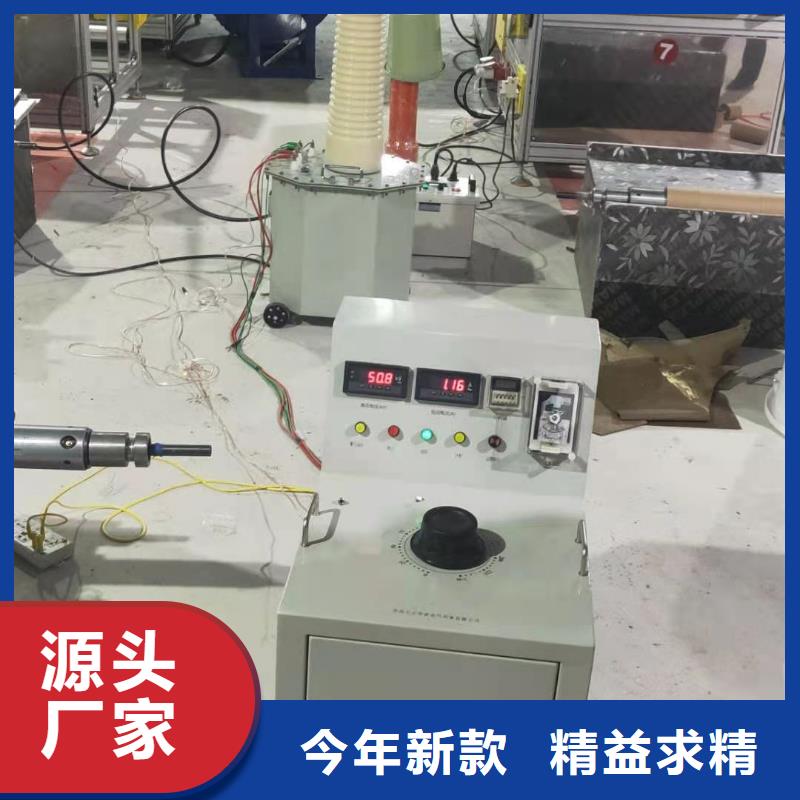

青岛试验变压器 系列工频耐压试验装置为单相变压器 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。2、TH-系列工频耐压试验装置的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压作为交流输出状态；取消短路杆时，作为直流输出状态。 无局放调压控制台是根据电力行业标准而设计的，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。功能特点：1.监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示2.保护功能：过流保护、零位启动保护、声光语言报警提醒3.采用新型时间继电器，计时范围更广（1S～99H）4.采用新型电流继电器，更、更可靠，确保人身及设备。5.试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。6.试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

<青岛>天正华意电气设备有限公司 #青岛交直流高压试验变压器#欢迎来厂参观

青岛试验变压器公司简介：我公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，公司秉承：以诚为本，以质为本的经营理念，所生产的产品一直以的品质和的售后服务而享誉业内。非常感谢贵公司的垂询，以下是根据贵公司现有需求，结合相关规定整理的一份设备方案及报价：主要技术要求（1）、试验台适用于试验电流为交流3200A、直流400A以下的断路器热脱扣性能的测试和整定。试验台提供两路分别可调，彼此独立的交、直流电源，可完成额定电流0-50A单相及额定值0-240A三相断路器的性能测试，可检测断路器1-7倍额定电流下的动作时间值，试验电流可任意调节，具有自动断电保护功能（2）电源输入：AC380V±5％ 50Hz 30kVA（3）测试方式：手动接线，单极测试，对3P断路器需3级依次测试，（4）测试参数：A、交流测试：断路器额定电流AC（1?2）倍延时过载测试，单相AC（1?600）A/（0?4）V，单次测试电流持续输出时间≧30分钟，电流分辨率0.1A 输出精度1％，时间分辨率1秒断路器额定电流AC 所有电气采集参数均为实时抓取，根据预设测试范围自动判断结果，自动生成数据表，连接打印机后手动选择打印（设备中含打印机）（5）、控制与显示：试验台采用工控机（讯研）、显示器(AOC 21寸）控制、PLC、电子式恒流电源综合控制，可测试断路器的脱扣时间、脱扣电流、接触电阻，具有试验数据采集、显示、储存、查询、统计、打印功能。（6）、所有测试电流引出排位置安装防护门，与测试流程连锁控制，安装试验状态指示灯、醒目的提示标识，设备带有完善的漏电保护装置，有可靠的过流、过压、短路保护。（7）、所有大电流以铜排形式引出，配连接导线及被测品接入紫铜端子1套，（8）、试验台出厂时提供有我方公司内部检验报告（该报告仅用于我方出厂检验及需方参考），需方后期使用时如需对设备进行定期检验，需采用相关专用测量仪器检验进行实测，我方提供测量方式文字方案

<青岛>天正华意电气设备有限公司 #青岛交直流高压试验变压器#欢迎来厂参观

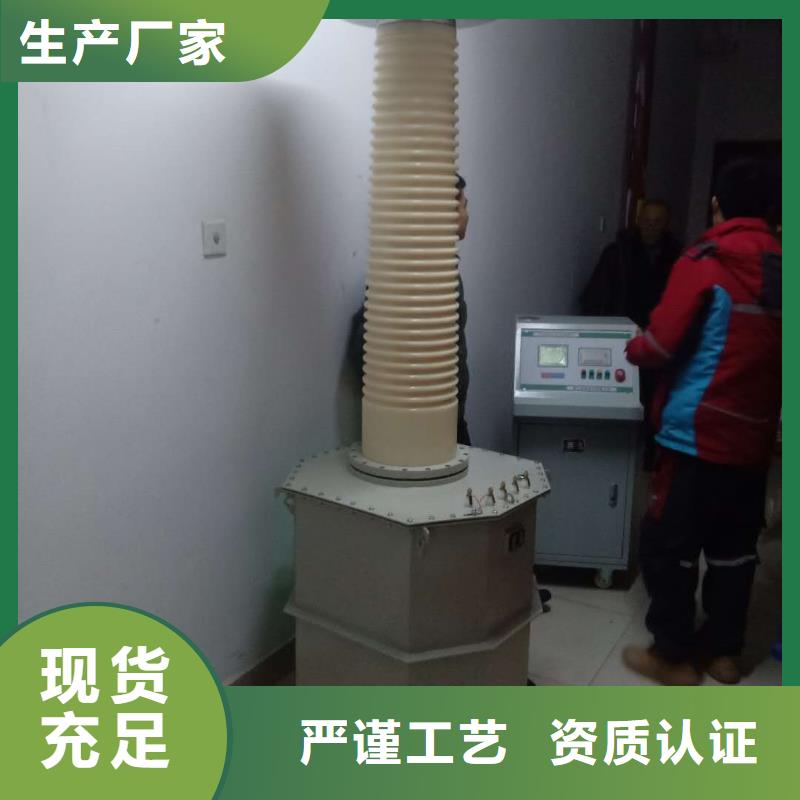

青岛试验变压器当三台试验变压器作串级联接时，则三台容量之比为3:2:1，总容量同样为第I台容量，总电压为三台输出电压之和。注：无论两级串、三级串，输出电流严禁超出一级额定电流。说明：本公司可提供外附整流装置。在现场可方便获得直流高压试验电源。试验变压器高压尾和测量线圈尾端在内部联接，使用时第I级高压尾连同外壳必须良好接地，第II级和第III级连同外壳必须固定电位，因此第II级和第III级外壳电位是U和2U，必须置放在绝缘支架上，并与人保持足够距离。七、注意事项试验设备的布置，对人身和周围要有足够的距离。尽量避免在人员过道上布置设备及施放高压试验引线。试验现场应安装围栏，悬挂“止步！高压危险”标示。试验高压引线要有支撑或牵引绝缘物。每隔一段及电缆另一端应派人看守，防止有人靠近和从底下穿过。直流高压试验微安表处在高电位，除有屏蔽盒外，还应有过流自动保护装置，以防止突发性击穿短路或放电时表烧坏。工频耐压试验，请注意验算设备容量是否足够，并能避免发生谐振。工作地线（高压尾、稳压电容末端接地线）与保护地线（控制箱外壳）应予分别可靠接地，试验中如有电源不规则摆动，必须影响高压输出稳定，此时应请电焊等冲击用电暂停片刻或查找其它原因。试验工作对气候（温度、湿度）的要求符合试验规程的要求，必须时采取屏蔽措施。试验过程中如发现电压表指针摆动大，电流表指示急剧增加或被试品有冒烟、跳火、焦味异常响声等应立即停止试验，切断电源，检查原因。高压测试工作要严格执行电力部颁发的工作规程的有关规定。八、装箱清单1、试验变压器 1台2、产品说明书 1本3、试验报告 1份

<青岛>天正华意电气设备有限公司
#青岛交直流高压试验变压器#欢迎来厂参观

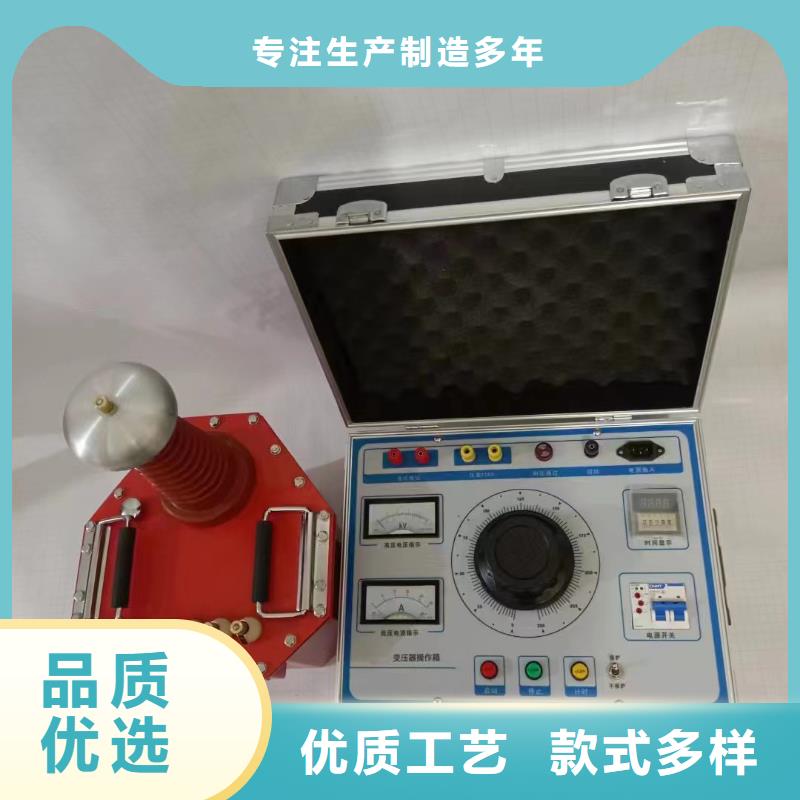

青岛试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。

青岛试验变压器泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的整流。如电压硅堆的整流电流为100mA时用于60kV的试验装置中，限流电阻按R1＝60/0.1＝600kΩ选择。限流电阻还应具有足够的容量和沿面放电距离。高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。泄露试验的操作及注意事项(1) 试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。要严防将试验电压加到有人工作的部位上去。(2) 接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员的距离，被试品的外壳是否可靠接地，要按规程中所规定的内容进行试验。(3) 对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的稳定读数。(4) 试验过程中，应密切监视被试品、试验装置、微安表，一旦发生击穿、闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。(5) 试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。
