驻马店交流采样现场校验仪电压、电流、频率相位的大小调节都必须先按一下相应的功能键后方可调节（在VFD显示屏上的相关位置有方块符号作提示）＊ 本校准仪设置相位（零度）自校准功能，相位在自校前，显示屏上PF值为------，Φ前面有×号，表示此时相位值未经校准。自校前请先接入被检表（功率表、相位表、功率因数表），在电压、电流输出都大于满量程的50％的情况下，按 键，显示闪烁数秒后，自校完成。（自校后本机可校验相位表，误差≤0.1°；用户如对相位（角度）要求较高，请经常进行相位检查（在Φ功能下，按100％键），在进行相位检查时仍必须接入负载，显示电压电流都大于满量程50％，如相位准确则显示 Φ：OK，在电压、电流负载改变或档位改变后，相位必须重新校零。）5.6电流输出设H/L电平开关，以满足不同内阻电流表的要求，一般情况下，请拨向“L”位置，当输出电压不能满足要求时，再拨向“H”。六、注意事项：6.1 当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。6.2 电流输出连接导线的电流密度应不小于4A/mm2。6.3 电压输出在低量程档（1V），连接导线截面积应大于2.5mm2，电压输出在高量程档（100V以上），连接导线应有良好的绝缘，并注意人身。6.4 仪器过热（超温）机内蜂鸣器开始鸣叫，此时应把电压、电流输出都回零（可不关机），待蜂鸣器不叫后再继续使用。6.5 关机前请切断所有输出。

<驻马店>天正华意电气设备有限公司 三相交流指示仪表校验装置品质放心

三相交流指示仪表校验装置品质放心 <驻马店>天正华意电气设备有限公司

驻马店交流采样现场校验仪 设有RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．6 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 输出容量　20VA；3．2 交流电流量程　　0.5A、1A 、2.5A、5A、10A、20A　　输出容量　20VA；3．3 交流电压、电流调节范围 0～120％ FS（800V量程0～105％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流、有功功率准确度 0.05％ FS；3．5 无功功率准确度 0.1％ FS；3．6 电流对同名相电压的相位准确度　　0.050；3．7 频　率　　调节范围 45～65HZ， 调节细度 0.001HZ，调定值准确度 5×10-5；3．8 相　位　　调节范围0～359.990， 调节细度 0.010；3．9 交流电压、电流输出波形失真度　　 ≤0.3％；3．10 交流电压、电流及功率输出稳定度　 ≤0.01％ FS /60s；3．11 谐波2～31次，幅度0～20％，各次谐波相位细度0.010·N（N为谐波次数）；3．12 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．13 直流电流量程　0.5A、1A、2.5A、5A、10A、20A 输出容量20W；3．14 直流电压、电流调节范围0～120％ FS（1000V量程0～105％ FS），调节细度5×10-5；3．15 直流电压、电流输出稳定度　 ≤0.01％ FS /60s（峰－峰值）；3．16 直流电压调定值准确度0.05％ FS；3．17 直流电流调定值准确度0.1％ FS；3．18 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．19 直流测量准确度（用于变送器输出测量） 0.02％ FS（电压0～±24V，电流0～±24mA）；3．20 工作电源　 单相220V±10％，　50HZ±5％；

驻马店交流采样现场校验仪 使用方法:5.1 仪器应置于通风良好，无日光直射、干燥、清洁的场所。本仪器的电源电压为220V±10％，频率为50Hz±1Hz。电源插座上地线应良好接地。5.2 电压、电流输出端开路（不接负载），所有电位器逆时针旋转到底，再接通电源开关，预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的性能和量程，选择相应的档位和开关位置。5.3电流输出端开路或电压输出端短路时，将会出现“超载”显示（OFLO），在恢复正常工作状态后，请按复位键复位。5.4幅值调节可采用按键或电位器调节，通过键盘上的转换开关选择。5.5控制键盘说明：Ｖ　Ｉ　Ｆ　Φ　为电压、电流、频率、相位功能键。10　１　0.1　0.01　分别为上升调节键。10　１　0.1　0.01　分别为下降调节键。上述上升、下降键对于电压、电流（步进）代表10％、1％、0.1％、0.01％；（75V、150V、300V量程分别为1/15、1/150、1/1500、1/15000；600V量程分别为1/12、1/120、1/1200、1/12000）对于频率代表10Hz、1Hz、0.1Hz、0.01Hz；对于相位代表10°、1°、0.1°、0.01°。100％　50％　０　为输出状态键。对于电压、电流分别代表该量程的100％、50％、0(输出回零)。对于相位代表相位检查，60°，0°。对于频率代表×，×，50Hz。相位校零键。 复位 过载复位键。确认 测试数据确认（在带通讯接口时使用）。＋30° -30° ＋180° 为相位快调键.开机后的状态为:功能键Ｖ步进状态频率为50Hz相位为0°此时可直接调节电压输出的大小。

<驻马店>天正华意电气设备有限公司 三相交流指示仪表校验装置品质放心

驻马店交流采样现场校验仪额定电压当前的电压量程；额定电流是指当前的电流量程；PT是指电压变比表的变比倍数；CT是指电流变比表的变比倍数；相别是指三相合源和A、B、C分源；分格是指校表过程中，设定用多少分格校完该表的分格数；总分格是指被校表的原有分格数；866.0 W是指被校表的总分度值。可以根据不同的功率表更改数据。显示屏下区域，可以翻页操作，使用【←】、【↑】、【→】、【↓】键可以实现翻页操作。按【↑】、【↓】键后，页面将实现循环翻页。按次【↑】键后页面显示为：根据下区域页面提示：开机默认额定电流量程为5.0A按数字【1】—【8】键可以切换数字所对应的额定电流量程。如按数字【5】键、页面额定电流格中5.0A则切换为10.0A，既本机满量程输出为10A。按数字【9】、【0】键可在正、负功率间切换，开机默认为正功率、负功率只对有特殊要求的用户提供。按第二次【↑】键后页面显示为：开机默认额定电压量程为100V，额定电压量程的切换方法与额定电流量程的切换方法一样。这里就不再阐述。按【7】-【0】键后，实现输出相别的切换。按【9】键后则本机只实现B相电压、电流的输出。其它雷同。按第三次【↑】键后页面显示为：开机默认相位为50Hz，操作方法同上。

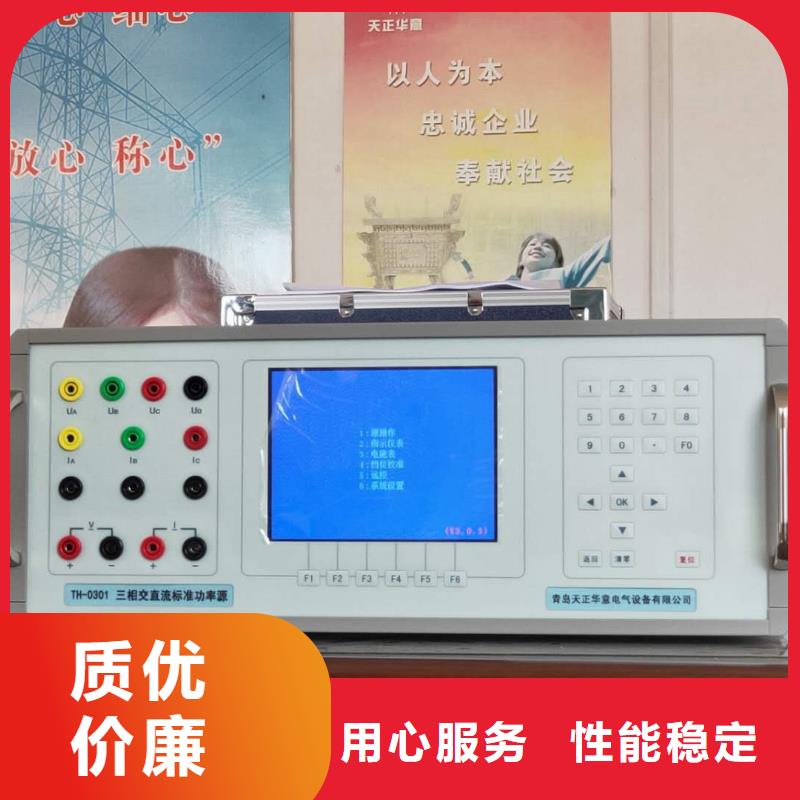

驻马店交流采样现场校验仪操作说明5．1注意事项： 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。 电压输出不能短路，电流输出不能开路。 在源操作中要改变电压或电流档位，需先将电压或电流降为零，然后再切换档位。校验75mV表，需专用四芯测试线，输出端在后板上。＊ 装置检定三相两元件表时，被检仪表的B相接装置电压的公共端Uo（黑端）。 装置检测交流单相表时，被检仪表输入接装置的A相输出端。 装置检定电流轻负载表时，请将后板重载/轻载开关向下切换到“轻载（切到“重载”时装置交流电流输出为输出容量；“轻载”时输出容量约是重载时的一半）。如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。按存储键后数据存储未结束不可中断电源，以免数据遭到破坏！进行初始化时，不可中断电源，以免数据遭到破坏！交流采样器·变送器·仪表校验装置1：源操作：指示仪表3：变送器4：交流采样5：档位校准6：远控青岛天正华意电气设备有限公司图35. 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作源操作是指在装置输出范围内，根据需要对交流、直流输出进行设置，可采用“比对法”进行检测仪表。源操作分为“交流输出设置”操作和“直流输出设置”操作。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。

---
