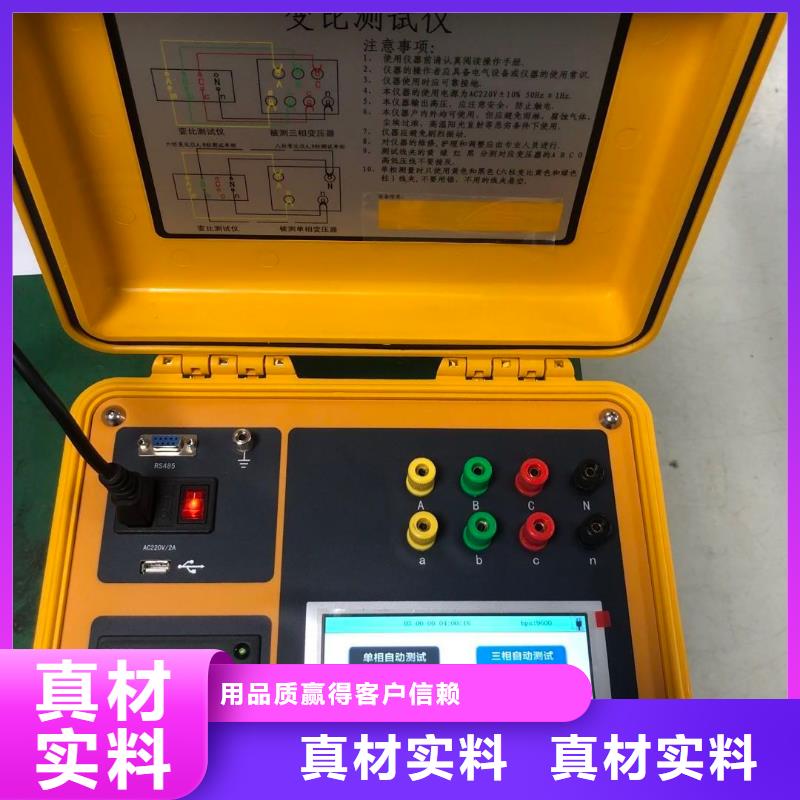

蚌埠变压器变比测试仪结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。1、结构尺寸图一、主机与配件箱尺寸2、仪器外观图二、仪器外观正面图仪器左侧上部是变比测试插头，高压侧，低压侧端子。左侧下方是彩色液晶屏（包含状态指示灯），右侧下部是标准30键的控制键盘；在仪器的右侧上部是打印机、接地端子、充电口、USB接口、工作开关。3、状态指示灯说明其中状态指示灯有6个，具体用途为：电源：仪器工作电源接通指示，开机亮起；运行：仪器正常运行时亮起，闪烁；测量：测量过程中亮起并闪烁，测试结束后灭掉；通讯：预留功能灯；U盘：USB接口插上U盘并识别后亮起；故障：当仪器自检发现有故障时亮起；4、键盘说明键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、?（确认）、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。

<蚌埠>天正华意电气设备有限公司

蚌埠变压器变比测试仪用途 在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据电力部的性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。变压器变比测试仪系列克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏，中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。变压器变比测试仪系列提供了两种电源方式：外部AC220V和内部电池，方便用户进行测试。 1.2 性能特点 1、界面采用智能化触控方式，操作简单方便。电路采用新一代全数字方案，保证仪器长期稳定性。 2、测试速度快，一次接线即可完成三相变比测试，仅需10秒。 3、可对CT、PT、CVT以及Z形联接变压器进行测试。 4、适合从配电变压器到1000kV变压器、电流互感器（CT）、电压互感器（PT）及Z型联接变压器变比测量。 5、内部设置多种短路测量方式，更便于故障判断。 6、不掉电时钟和日期显示，机内可保存50组数据，掉电数据不丢失。 7、大屏幕彩色液晶显示器，数据清晰易读，热敏打印机打印。RS485通讯接口和U盘存储接口。 8、仪器具有高低压反接保护功能，具有变压器短路，匝间短路保护功能，具有电源误接380V保护功能。 9、可选配外部AC220V和内部电池交直流两用供电，无需外接交流电源即可进行测试

双道直流电阻测试仪质量可靠

蚌埠变压器变比测试仪单相测试在“直阻参数设置”屏下“测试相别”项中选择单相相别相后，可进行所选相的单相测量。例，选择测量“AB”相（见图十）。图十充电完成后，仪器自动进行测量（见图十一）。图十一屏幕中间显示测量结果，底部显示可操作菜单：?重新测试：仪器重新采样电流电压值进行测试。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。此时按“取消”键，仪器将停止测试，并开始放电（见图十二）。图十二放电完成后，仪器自动返回直阻参数设置屏。5.3.2.3三相Yn测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后，可进行Yn型绕组的三相测量，在进行三相测量前需选择是否启用中性点校正功能（见图十三）。图十三如选择启用中性点校正功能，仪器将先测量单相AO数据暂存，然后再进行三相测量，使用暂存的AO数据进行中性点校正，使三相测量数据更接近单相法测量的数据；如不启用该功能，仪器将直接进行三相测量，速度更快，只是数据与单相测量数据差异稍大一些，但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明，不带中性点校正功能只需跳过单相测量步骤即可。

蚌埠变压器变比测试仪主要功能与特点：1.全自动变比测量功能，无需设置任何参数即可自动完成三相变比和组别的测量，轻松操作，一按即可。2.可自动测量三相、单相变压器变比，并可计算变比误差。3.内置三相信号源，可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流变、铁路变等各种联结组别的变压器的变比。4.可测量变压器联结组标号和极性。并显示一次二次的接线向量图，直观明了，仪器自带自校功能，可根据自校结果判别测试线或仪器故障。5.可自动跟踪变压器有载分接开关位置，并自动指示当前分接点。6.可显示变压器一次二次的电压波形图及相位关系，可测量变压器一二次电压谐波谐波，方便分析变压器故障。7.完善可靠的自动保护功能，确保各种异常情况下仪器完好无损。8.体积小，重量轻，测量准确，速度快（约3秒测试完成）。9.可存储或打印全部测量结果，仪器内置128M存储器（可扩展4G存储卡），可用优盘导出数据库，或上传到计算机。数据库支持excel电子表格打开方式，方便编辑打印或存档。10.采用7寸真彩触摸屏操作，emwinGUI界面，支持汉字输入，操作简单方便。不掉电日历，时钟功能，可随时存储测试时间。11.可支持蓝牙或串口打印机现场打印记录。

<蚌埠>天正华意电气设备有限公司 双道直流电阻测试仪质量可靠

蚌埠变压器变比测试仪简介本测试仪是一款创新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，显示信息丰富，方便现场使用。产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。2 包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的销售处。 请检查您是否在测试仪包装中收到下列物品：√1台测试仪√1套测试线（红、黑各一组）√1条三芯电源线√1份印刷版用户手册√1份合格证及出厂测试报告3 功能特点?全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。?具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。?在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。?量程宽、精度高，变比测量范围可达10000，且值10000时测试精度保证0.3％。?具有反接保护、输出短路保护等完善的保护功能。?5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。?配备热敏打印机，便于数据打印。?具有本机存储和优盘存储，方便数据保存。

蚌埠变压器变比测试仪同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。8、抗振性好：军品接插件的使用增强了抗振性能。9、采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。9、仪器自带热敏式高速微型打印机，随时将测试结果打印留存。10、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1％，不受工作电源质量的影响。12、携带方便：体积小，重量轻。 13、内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。技术指标1、变比测量范围：0.9~100002、测量速度：35秒内完成三相测试3、测量精度: 高压侧电压的测量精度0.05％低压侧电压的测量精度0.1％变比分辨率：0.0001变比测量精度 0.1％（0.9－200）0.2％（200－2000）0.3％（2000－10000）根据用户要求可订制全量程0.1级的设备4、携带方便、适合野外作业5、外形尺寸：320×240×1306、重量：2.6Kg

蚌埠变压器变比测试仪同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。8、抗振性好：军品接插件的使用增强了抗振性能。9、采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。9、仪器自带热敏式高速微型打印机，随时将测试结果打印留存。10、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1％，不受工作电源质量的影响。12、携带方便：体积小，重量轻。 13、内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。技术指标1、变比测量范围：0.9~100002、测量速度：35秒内完成三相测试3、测量精度: 高压侧电压的测量精度0.05％低压侧电压的测量精度0.1％变比分辨率：0.0001变比测量精度 0.1％（0.9－200）0.2％（200－2000）0.3％（2000－10000）根据用户要求可订制全量程0.1级的设备4、携带方便、适合野外作业5、外形尺寸：320×240×1306、重量：2.6Kg
