产品参数 | |
---|---|
产品价格 | 555/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 5 |
工作温度 | 45 |
包头绝缘子盐密度测试仪 相关术语:1、参照盘形悬式绝缘子 reference cap and pin insulatorXP-70、XP-160、LXP-70和LXP-160普通盘形悬式绝缘子(根据GB/T 7253),通常7~9片组成一串用来测量现场污秽度。2、爬电距离 creepage distance在两个导电部分之间,沿绝缘体表面的短距离。注:水泥或其他非绝缘胶合材料表面不认为是爬电距离的构成部分。如果绝缘子的绝缘件的某些部分覆盖有高电阻层,则该部分应认为是有效绝缘表面并且沿其上面的距离应包括在爬电距离内。3、统一爬电比距 unified specific creepage distance(USCD)绝缘子的爬电距离与其两端承担的运行电压(对于交流系统,为相电压)之比,mm/kV。4、附盐密度 salt deposit density(SDD)人工涂覆于给定绝缘子表面(不包括金属部件和装配材料)上氯化钠总量除以表面积,mg/cm2。等值附盐密度 绝缘子单位绝缘表面上的等值附盐量,mg/cm2。6、不溶物密度(简称灰密) )绝缘子单位绝缘表面上清洗的非可溶残留物总量除以表面积,mg/cm2。7、现场等值盐度根据GB/T 4585进行盐雾试验时的盐度。用该盐度试验,在相同绝缘子和相同电压下,产生的泄露电流峰值与现场自然污秽条件下的泄露电流基本相同。8、现场污秽度 s)在适当的时间段内测量到的污秽严重程度ESDD/NSDD或SES的值。9、现场污秽度等级 s将污秽严重程度从非常轻到非常严重按SPS的分级。10、带电系数K1 同形式绝缘子带电所测ESDD/NSDD(SES)值与非带电所测值之比,K1一般为 主测量界面图2.2开机,即为测量页面,测量工作均在此页面进行,相关按钮介绍见下表:按钮名称功能“参数切换至“参数设置界面记录切换至“记录查看界面”“校准”校准盐密、灰密基准值“搅拌”将溶液污秽物拌匀并测量灰密值“打印打印本次测量结果“保存”保存测试结果到内存中
包头绝缘子盐密度测试仪 相关术语:1、参照盘形悬式绝缘子 reference cap and pin insulatorXP-70、XP-160、LXP-70和LXP-160普通盘形悬式绝缘子(根据GB/T 7253),通常7~9片组成一串用来测量现场污秽度。2、爬电距离 creepage distance在两个导电部分之间,沿绝缘体表面的短距离。注:水泥或其他非绝缘胶合材料表面不认为是爬电距离的构成部分。如果绝缘子的绝缘件的某些部分覆盖有高电阻层,则该部分应认为是有效绝缘表面并且沿其上面的距离应包括在爬电距离内。3、统一爬电比距 unified specific creepage distance(USCD)绝缘子的爬电距离与其两端承担的运行电压(对于交流系统,为相电压)之比,mm/kV。4、附盐密度 salt deposit density(SDD)人工涂覆于给定绝缘子表面(不包括金属部件和装配材料)上氯化钠总量除以表面积,mg/cm2。等值附盐密度 绝缘子单位绝缘表面上的等值附盐量,mg/cm2。6、不溶物密度(简称灰密) )绝缘子单位绝缘表面上清洗的非可溶残留物总量除以表面积,mg/cm2。7、现场等值盐度根据GB/T 4585进行盐雾试验时的盐度。用该盐度试验,在相同绝缘子和相同电压下,产生的泄露电流峰值与现场自然污秽条件下的泄露电流基本相同。8、现场污秽度 s)在适当的时间段内测量到的污秽严重程度ESDD/NSDD或SES的值。9、现场污秽度等级 s将污秽严重程度从非常轻到非常严重按SPS的分级。10、带电系数K1 同形式绝缘子带电所测ESDD/NSDD(SES)值与非带电所测值之比,K1一般为 主测量界面图2.2开机,即为测量页面,测量工作均在此页面进行,相关按钮介绍见下表:按钮名称功能“参数切换至“参数设置界面记录切换至“记录查看界面”“校准”校准盐密、灰密基准值“搅拌”将溶液污秽物拌匀并测量灰密值“打印打印本次测量结果“保存”保存测试结果到内存中

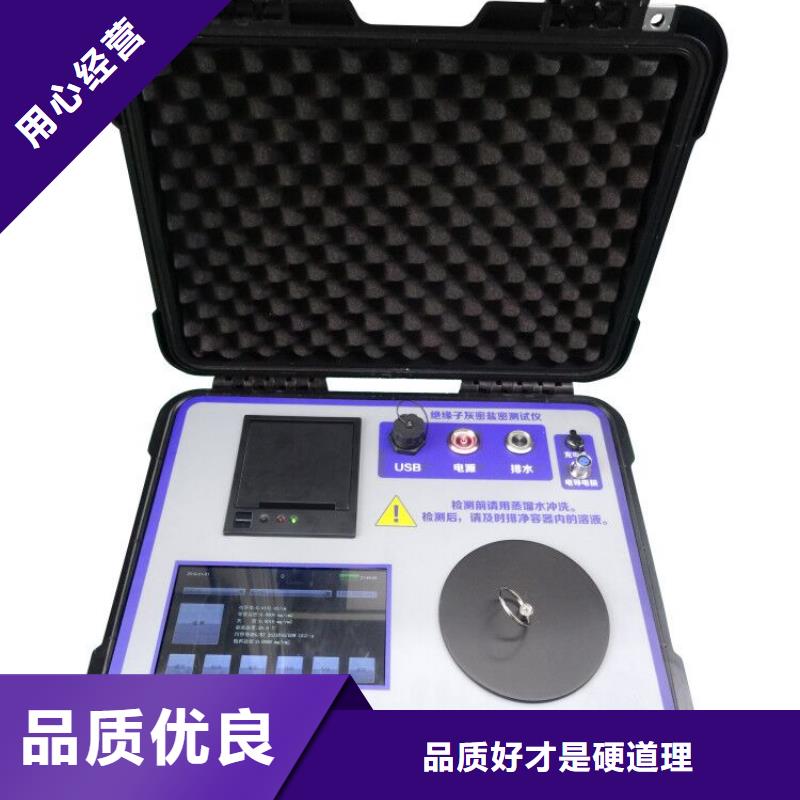

包头绝缘子盐密度测试仪产品简介对绝缘子进行污秽检测可以掌握该地区污秽情况,为线路的维护提供引导。绝缘子的污秽程度主要通过灰密度(NSDD)和盐密度(ESDD)来表征,因此通过使用盐密度测试仪和灰密度测试仪来分别检测盐密度及灰密度以掌握污秽情况。污秽测量仪采用激光技术将盐密测试与灰密测合二为一,可同时检测出被测绝缘子的灰密度和盐密度,简化了绝缘子污秽检测的流程。非常适合在巡检现场和实验室使用。检测仪各部分组成如图2.1,各部分功能如下:显示屏:该显示屏为触摸显示屏,除显示测量结果等数据外还可通过触摸屏输入参数、操作检测等功能。打印机:以小票形式打印检测结果,需要自行更换打印纸。检测口:待检测的溶液可通过检测口倒入内部检测容器以便进行测量。排水口:测量完成后用来排出被测溶液,排水前要插入仪器配套的排水管。充电口:使用配套充电器通过充电口给仪器充电。排水键:控制仪器排水功能,当检测结束后可按下此按键将加入检测口的溶液通过排水口排出。开机键:控制仪器总电源,按下仪器开机。USB口:可插入仪器配套U盘进行数据导出或程序升级。电导电极接口:连接电导率探头。
包头绝缘子盐密度测试仪 绝缘子电阻测试仪一、产品简介高压输电线路绝缘子绝缘电阻值的大小,是直接关系到线路稳定运行的大问题。绝缘子一旦出现零值或脏污,就必须进行清洗或更换,否则就会造成闪络跳闸事故。目前,检测绝缘子的方法和工具很多,但是都属于定性检测,不能准确检测出每一片绝缘子的绝缘状况,起不到检测的作用。而绝缘子电阻测试仪(以下简称测试仪)是高性能定量检测与分析的仪器,该仪器操作方法简单、快捷,能够带电定量地准确测量出每一片绝缘子的电阻值,同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子,并将测量结果以数据形式实时记录存储显示,对低值绝缘子能自动报警。 绝缘子电阻测试仪是在TH型系列绝缘子电阻测试仪的基础上升级而来。实现了在带电情况下测量绝缘子电阻,并增加了存储查询功能,可以自动以杆塔、相别、串号为单位存储所测绝缘子阻值,便于快速测试和后期查询。同时可根据不同气象条件下对整串绝缘子的检测数据,分析整串绝缘子在不同气象条件下的绝缘状态,为查找不明原因的闪络事故提供了一个有利的手段;还可根据整条线路的全部检测数据,实现对整条线路绝缘子进行统计分析,从而了解整条线路绝缘体系的性,并对其进行有效的评估,根据评估结论进行绝缘体系的改造与建设。
包头数显示盐密度测试仪保质保量 <包头>天正华意电气设备有限公司包头绝缘子盐密度测试仪在电网系统中,电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区,工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面,极易形成污秽层,由于污秽绝缘子的绝缘强度大大降低,极易引起绝缘子在正常运行电压下闪络,造成大面积停电,形成污闪事故。污闪事故不同于一般单纯的设备事故,它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱,多次污闪跳闸即有可能带来整个系统的崩溃,造成大面积、多设备的连锁事故。因此,在设计建造电网系统前,应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级,据此选择合适的外绝缘爬电比距;对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备,应当保证每年至少检测一次其表面污秽程度,以衡量是否可能引起污闪事故,作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径,尽量使污闪事故率降低到可接受的程度,限度降低污闪事故对国民经济的影响。由于绝缘子表面的污秽包含溶性成分和不溶性成分,其中盐密度(常用等值盐密度ESDD衡量)是指绝缘子表面层污秽中的可溶成分与表面积的比值,区别于灰密度(NSDD)。根据电网污秽划分新标准,污秽度中盐密和灰密之间的关系在5—10倍分散,相同等值盐密不同灰密的绝缘子可能处于不同污秽等级,故污秽等级的确认需要等值盐密度和灰密度组合才可确定。我公司根据电力行业防治污闪的要求,结合电网污秽划分等级新标准,根据客户需求设计研发了TH-3200智能电导盐密测试仪,操作简单、功能齐全,得到了行业客户的一致认可。9B1.2 仪器介绍TH-3200智能电导盐密测试仪,也称为直读式等值盐密度测试仪,专为测试智能电导盐密度而设计。系统内置智能电导盐密度计算公式,读数直观。人机交互采用真彩TFT液晶屏,操作简单,所有参数和结果一目了然。仪器自带微型打印机,方便数据保存和对比。提供外部供电和内置电池两种供电方式,方便实验室和野外现场测试。本仪器遵照标准Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》的规定和要求,适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。
