乌海 地下电缆管线探测仪由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2邻线电流反向，占1/3。如右图所示。并行电缆的分流效果相线－护层法的优点在于接线简单，不需要解开接地线。缺点是当多条电缆同路径敷设时，各条电缆信号相差不大，仅靠信号幅值有时难以区分；当单线敷设时，有效电流大幅减少，信号较弱，而且有效电流中含有感应电流成分，目标电缆和邻近管线的感应信号相位相同，在使用复合频率探测时，有可能无法根据电流方向排除邻线干扰。4、相间接法：图3-1-5 相间接法如上图所示，发射信号加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。由于两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会有微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，虽大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会将其进一步削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外辐射的磁通因方向连续变化而相互抵消，故不会在护层－大地回路产生感应电流。由于有效信号很小，使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。

乌海地下电缆管线探测仪发射频率的选择：?对于一般电缆的探测，除非采用相间接法，均使用开机默认的1280Hz频率。其频率较低，传播距离长，且不容易感应到其他管线上；再者接收机对1280Hz信号的接收效果要强于640Hz，抗干扰能力较强，较易分辨。?对于长距离电缆（长于2-3km），如果使用1280Hz信号，在较长距离处会有较大衰减，信号不易接收，相位也会发生偏移。故探测长距离电缆使用640Hz发射信号。?640Hz和1280Hz为复合频率信号，接收机能够进行跟踪正误提示。?使用相间接法时，应优先采用高频（10kHz、33kHz或83kHz）。二、运行电缆的信号发射方法1、卡钳耦合法：这是一种探测运行电缆较理想的方法，不需要电缆作任何改动即可测试，并且操作远离高压，非常，电缆全长上都有信号，没有距离限制。电缆护层两端必须良好接地，否则耦合电流随接地电阻的增大而减小。两端未接地，或电缆护层中间断开，不能使用卡钳耦合法。（1）卡住电缆本体图3-2-1 运行电缆卡钳耦合法1（卡电缆本体）如上图所示，本方法适用于普通三相统包运行电缆的探测。发射机输出接卡钳，将卡钳卡住电缆本体（注意不能卡接地线以上部分），卡钳等效为变压器的初级，电缆金属护套－大地回路等效为变压器的次级（单匝），次级耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小，电流越大。 电缆通过卡钳耦合得到的电流较小，为加强探测效果，应选择较大输出水平。 （2）卡住电缆护套接地线图3-2-2 运行电缆卡钳耦合法2（卡电缆接地线）如上图所示，本方法适用于超高压单芯运行电缆的探测。由于单芯电缆芯线流过的工频电流很强，而且没有三芯统包电缆的三相抵消效果（对外表现为相对很小的零序电流），如果将卡钳卡住电缆本体，则很容易造成卡钳的磁饱和，无法发出信号，此时应将卡钳卡住其护层接地线。由于长距离超高压单芯电缆的护层会每隔一定距离地线交叉互连，故信号会在交叉互连点从一相的护层流到另一相的护层，在跟踪时注意区分。对于三芯统包电缆，如果受现场条件限制，卡电缆本体有困难，也可以采用卡电缆接地线的方法，但应尽量不采用，在某些特殊情况下，可能会造成信号特征（包括幅值和相位）出现不可预料的变化。

<乌海>天正华意电气设备有限公司

乌海地下电缆管线探测仪使用方法及简介一、工作原理在故障线路停运后，首先由发射机向线路施加电压使故障重现。电流由发射机发出，流经故障线路，在接地点入地并通过大地返回发射机。发射机注入的为断续的交流信号。只有当注入电流大于50mA时，才可以继续使用接收机进行定点操作。注入电流太小时，说明过渡电阻过大，无法定位。在架空线的正下方，接收机通过空间磁场传感器检测注入的断续交流信号，在液晶屏上直观显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再定点，从而快速确定故障位置。二、发射机操作1.接线：警告！?接线前必须保证本条线路已停止运行！?不允许用接地线代替接线盘中的高压线！?请严格遵守操作规程！?保护地线必须良好接地！首先将故障线路的开关断开，使架空线路处于断电离线状态；保护地线接“保护地”端子接大地网；测试地线（带黑色夹钳的高压导线）接“测试地”插座和大地网；至于接故障线路的输出线，可根据现场情况，使用短连接线（带红色夹钳的高压导线）接“高压输出”端子和开关柜的线路侧，若必须接在架空的线路上，则选用接线盘装的长连接线，其高压插头接“高压输出”端子，其另一端的线鼻压接在绝缘挂线杆的接线柱上，再将挂线杆挂在故障线路上。如果不知道具体故障相，可以同时挂接三相。

<乌海>天正华意电气设备有限公司 乌海电力电缆故障测试高压电源

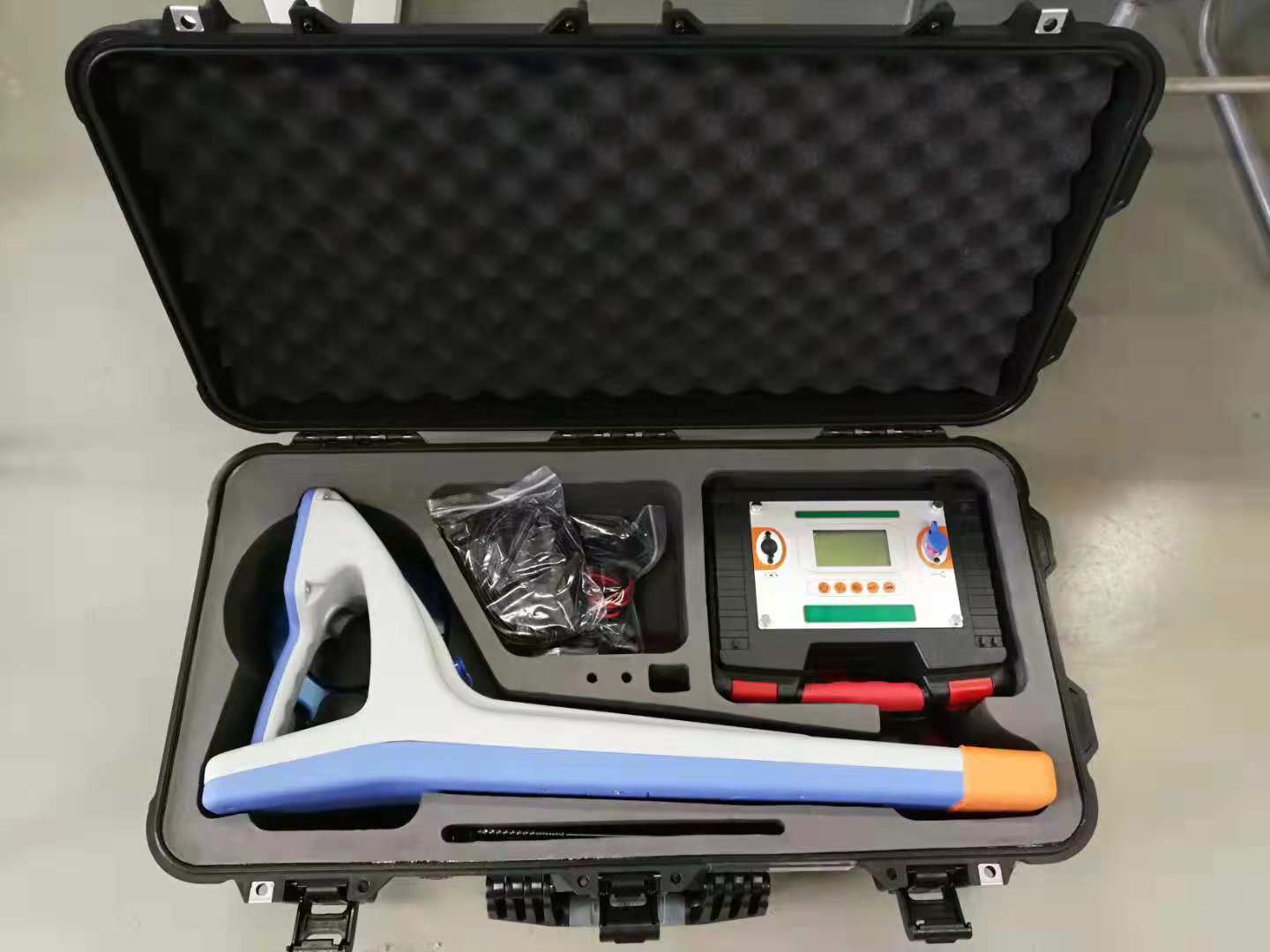

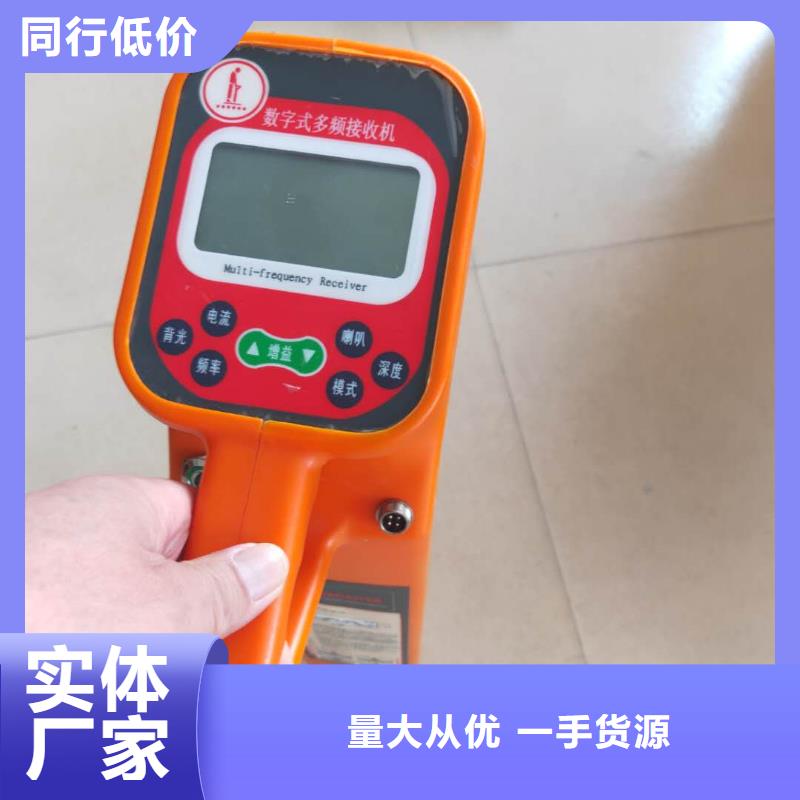

乌海地下电缆管线探测仪 青岛天正华意电气设备有限公司敬告欢迎使用本公司为您提供的产品!请在仔细阅读本用户手册，尤其是关注其中的和提示之后，再正式使用本产品。本公司不断地对产品进行改进完善，提供的仪器个别地方可能与本手册的内容有所不同，请注意查阅随机资料。本产品没有可以自行维修的部分，请勿拆机！出现故障请及时与本公司联系。开始之前 用户设置本设备适用于不同的和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。2、若需更改，则如左下图所示，在接收机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。用户设置界面如右下图所示：3、按标定键 ，可以将（工频频率）设置为50Hz或60Hz。4、按测量键 ，可以将（深度单位）设置为m（米）或 ft（英尺）。5、设置完成后，长按开关/静音键 关机，设置完成。6、本设置只需进行一次，设置内容关机不丢失。如以后使用中发生错误，可以再次进行。章 概述一、概述管线探测仪是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。

乌海地下电缆管线探测仪接线步骤1、拆开电缆两端的接地铜辫子(如果有困难，可以只拆开近端的)。2、发射机黑色测试线接系统地。3、发射机红色测试线接电缆线芯，接一相即可。如果识别故障电缆，红色测试线要接在绝缘电阻的那一相上。需要先做导通试验，确保该相没有断线。如果是故障电缆，故障点处一般烧毁的很严重。使用电缆故障测试仪的高压单元，采用周期放电模式给故障相施加高压脉冲。故障点处会发出响亮的放电声、并伴有放电火花。这种情况就没有必要使用本仪器识别了。4、把红色测试线所接的那一相线的远端接地。接线参考图：无论是单芯或三芯电缆，如果两端有接地铜辫子，请务必按照以下图示接线：如果目标电缆没有铜屏蔽和铠装，请按照下面的图示接线：3．接收机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！电压测量不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试线缆识别时，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即脉冲编码电流信号正输入端。测试完毕后须先将仪表关机，再将测试线撤离被测线路，才能从仪表上拔出。线缆识别把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。以下接线图适合于目标电缆为停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。

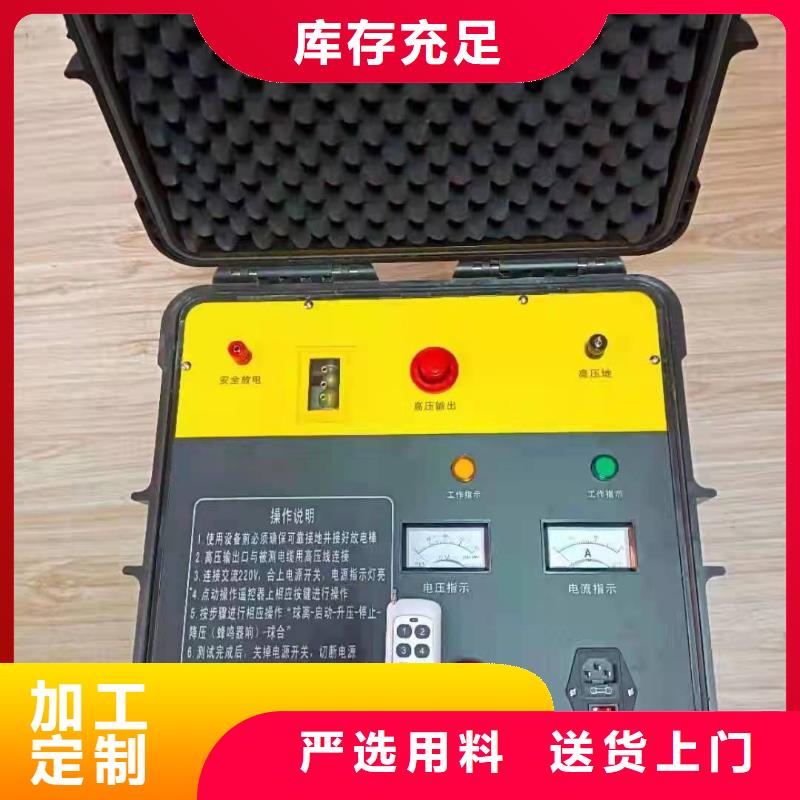

乌海电力电缆故障测试高压电源

乌海地下电缆管线探测仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

乌海电力电缆故障测试高压电源

乌海地下电缆管线探测仪 注意事项：?警告：电缆带电，接线必须由具有相关资质或资格的电力工作人员操作！?必须在用户端发射信号，如果在变电室端发射信号，将在所有出线上均注入信号，造成无法区分目标电缆。?接地钎位置的选择：为保证输出效果，应将接地钎打在距离电缆5m之外，而且接地线应尽量和电缆方向垂直。?如果零线在用户端不接地，则优先使用零线注入信号。?低压电缆的护层大多不连续，如果护层注入信号太弱，或探测过程中在电缆路径某处信号中断，可换用零线／地线进行注入。?由于所有出线的零线／地线或护层在变电室并联，所以其他电缆出线上会有部分电流被分流，也能探测到信号，但强度较弱，实际测试中应注意区分。?探测高压运行电缆时，如果使用卡钳耦合法接收不到信号或信号很弱，说明电缆两端护层接地电阻过大，这时可以通过护层注入。?探测单芯超高压运行电缆时，卡钳耦合法失效，可使用护层注入法。第四章 管线探测一、管线跟踪（路径查找）1、选择合适的信号发射方法:根据第二、三章的说明，选择合适的方法，使用发射机对目标管线施加信号。2、使用接收机内置线圈感应法进行管线探测：接收机无需接任何外部附件传感器，自动识别为内置线圈感应法。3、接收机界面介绍：长按接收机开关/静音键 ，打开接收机电源，屏幕如下显示：图4-1-1管线探测界面4、设定接收频率:按频率减小键和频率增大键选择接收频率。发射和接收的频率必须一致。共有十个频率/频段供选择：640Hz，1280Hz，10kHz，33kHz，83kHz，共工频50/60Hz，工频谐波250/300Hz，射频10kHz频段，射频33kHz频段，射频83kHz频段。默认1280 Hz。

乌海电力电缆故障测试高压电源

乌海地下电缆管线探测仪发射频率的选择：?对于一般电缆的探测，除非采用相间接法，均使用开机默认的1280Hz频率。其频率较低，传播距离长，且不容易感应到其他管线上；再者接收机对1280Hz信号的接收效果要强于640Hz，抗干扰能力较强，较易分辨。?对于长距离电缆（长于2-3km），如果使用1280Hz信号，在较长距离处会有较大衰减，信号不易接收，相位也会发生偏移。故探测长距离电缆使用640Hz发射信号。?640Hz和1280Hz为复合频率信号，接收机能够进行跟踪正误提示。?使用相间接法时，应优先采用高频（10kHz、33kHz或83kHz）。二、运行电缆的信号发射方法1、卡钳耦合法：这是一种探测运行电缆较理想的方法，不需要电缆作任何改动即可测试，并且操作远离高压，非常，电缆全长上都有信号，没有距离限制。电缆护层两端必须良好接地，否则耦合电流随接地电阻的增大而减小。两端未接地，或电缆护层中间断开，不能使用卡钳耦合法。（1）卡住电缆本体图3-2-1 运行电缆卡钳耦合法1（卡电缆本体）如上图所示，本方法适用于普通三相统包运行电缆的探测。发射机输出接卡钳，将卡钳卡住电缆本体（注意不能卡接地线以上部分），卡钳等效为变压器的初级，电缆金属护套－大地回路等效为变压器的次级（单匝），次级耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小，电流越大。 电缆通过卡钳耦合得到的电流较小，为加强探测效果，应选择较大输出水平。 （2）卡住电缆护套接地线图3-2-2 运行电缆卡钳耦合法2（卡电缆接地线）如上图所示，本方法适用于超高压单芯运行电缆的探测。由于单芯电缆芯线流过的工频电流很强，而且没有三芯统包电缆的三相抵消效果（对外表现为相对很小的零序电流），如果将卡钳卡住电缆本体，则很容易造成卡钳的磁饱和，无法发出信号，此时应将卡钳卡住其护层接地线。由于长距离超高压单芯电缆的护层会每隔一定距离地线交叉互连，故信号会在交叉互连点从一相的护层流到另一相的护层，在跟踪时注意区分。对于三芯统包电缆，如果受现场条件限制，卡电缆本体有困难，也可以采用卡电缆接地线的方法，但应尽量不采用，在某些特殊情况下，可能会造成信号特征（包括幅值和相位）出现不可预料的变化。

---
