呼和浩特电子热继电器校验仪品质优

呼和浩特热继电器测试仪我厂根据现场使用的信息反馈试验成功了采用电压变化来控制电秒表启停：当按下试验开关时电秒表启表，检漏继电器动作后由于工作电压的失去使电秒表停表，这样就能测出检漏继电器的动作时间；电秒表停表后会锁定试验值直至下一次启表信号的触发，如按一下复位开关电秒表会复零，下一次时间测试时会从零开始计时；如不按复位开关所测时间是几次动作时间的累加，这一点请试验者务必注意！⑥、其他类型的各种检漏继电器可据实际的电压等级，参考以上①～⑤项进行试验和整定。在此不再累述。五、注意事项1、仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验。2、切记：请不要在地面供电系统做试验。3、检漏试验时请确认试验开关在弹起状态。4、仪器出现问题时请致电：，请不要自行拆开。六、仪器配套1、TH-JL型检漏继电器校验仪1台2、大屏幕液晶数字式电阻表(内置) 1台3、数字式毫秒计1台4、配套试验线1套5、说明书1份6、合格证 1份七、保修本仪器自出厂之日起三年保修，若非人为造成事故，免费维修；三年后酌收工本费。

呼和浩特热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

<呼和浩特>天正华意电气设备有限公司

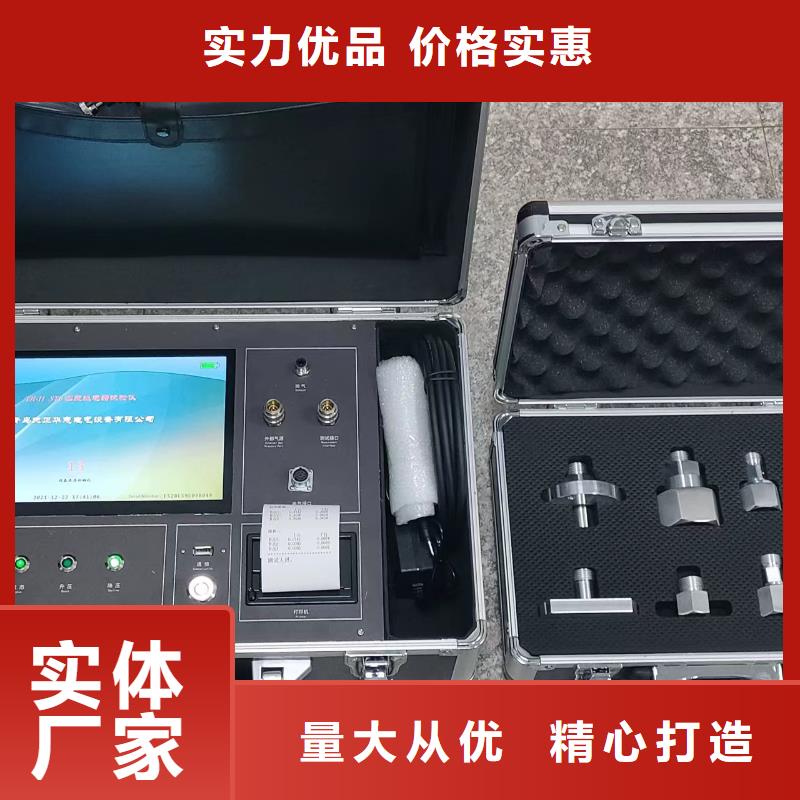

呼和浩特热继电器测试仪保修条件本测试仪自发货之日起十二个月，用户若在严格遵守本公司规定的使用、运输、保管的条件下，发现问题本公司给予免费维修，终生维护。 SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。如何保证SF6电气产品的可靠运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠运行。安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL／T596—1996《电力设备性试验规程》。该试验规程规定：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备可靠运行的必要手段之一。SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、运行、预试和维护提供方便。在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。

<呼和浩特>天正华意电气设备有限公司 呼和浩特电子热继电器校验仪品质优

呼和浩特热继电器测试仪适用范围 1、适用于各类型的低压电动机保护器、热继电器测试。 2、测试电动机保护器在运行状态下是否进行有效地保护。 3、适用于试验室对低压电动机保护装置的试验。 4、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学本测试仪是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。呼和浩特热继电器测试仪主要功能可长时间输出0～50A或0～500A电流 可定制10000A可同步测试热继电器、热电偶、电动机保护器的动作时间可同时串接若干只校验，提高工作效率二、主要技术指标电源输入：AC 380/220V 50Hz 三相四线额定功率： 1＊1KVA 3只仪表等级：0.5级输出电流：3×50A或3×500A（电流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

<呼和浩特>天正华意电气设备有限公司 呼和浩特电子热继电器校验仪品质优

呼和浩特热继电器测试仪从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。?进行SF6密度继电器校验基本原理密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复校验值：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

<呼和浩特>天正华意电气设备有限公司
呼和浩特电子热继电器校验仪品质优

呼和浩特热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。

呼和浩特热继电器测试仪我公司在测试盒加装有接点状态指示灯，可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成：1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑（主机、液晶显示器） 1套5.测试台外形尺寸 1200×800×1430（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％功耗断开连接，将计算机与仪器断开连接，如图33所示。图33 全自动SF6密度继电器校验仪（断开连接）（9）断开连接后，列表清空，状态栏对应图标变成红色，状态栏提示显示为“连接已断开！”。 如图34所示。图34 全自动SF6密度继电器校验仪（连接已断开）（10）USB驱动程序安装说明打开文件夹中的“USB驱动程序“文件夹，打开后找到”“文件。双击安装USB驱动，运行界面如图35所示，点击下一步完成USB驱动程序安装，安装完成后需重插USB数据线。图35USB驱动程序安装注意：如果您通过以上方式无法正常安装”USB驱动程序”，那么请您在连接上“USB数据线“之后，通过Windows弹出的硬件向导中，查找“USB驱动程序”文件夹目录，如图36。图36 USB驱动程序文件夹目录选择对应您当前的操作系统文件夹中的硬件驱动，点击确定即可。九、注意事项1.现场校验SF6气体密度继电器时，断开与密度继电器相连的电源，以免损坏校验仪。2.去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。3.端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。4.被校验的密度继电器不能平躺放置要立放，否则会造成校验不准确。5.密度继电器在校验的过程中不能有太大的振动。6.使用气瓶时可按以下提示进行操作。

<呼和浩特>天正华意电气设备有限公司 呼和浩特电子热继电器校验仪品质优

---
