合肥变压器绕组变形测试仪 测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在△的A相上、绿夹子定义为测量钳在B相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相△形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在△的B相上、绿夹子定义为测量钳在C相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相△形的C相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在△的C相上、绿夹子定义为测量钳在A相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相△形的A相测量接线。九、单相X、Y、Z测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在AX的A相上、绿夹子定义为测量钳在‘X’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对单相AX的测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在BY的B相上、绿夹子定义为测量钳在‘Y’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对单相BY的测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在CZ的C相上、绿夹子定义为测量钳在‘Z’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对单相CZ的测量接线。

合肥变压器绕组变形测试仪进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

合肥【电力变压器绕组变形测试仪】全国发货

合肥变压器绕组变形测试仪 阻抗法主要技术特点1.采集控制采用高速 高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口也可使用WIFI和蓝牙连接方式。3.高速双通道16位A/D采样。4.采用三相接线单相测量方式，只需低压侧短接，高压侧一次性接好三相，一次性自动测量即可计算出每相的短路阻抗。5.该仪器可使用内置220V电源，也可使用外置电源。6.该仪器可同步测量电压 电流 频率，并显示测试实时波形图。7.计算机将检测结果自动分析和生成电子文档(Word)。8.检测数据自动分析系统a)对A、B 、C三相相间进行短路阻抗相似性比较。b)还可以与铭牌上的短路阻抗（阻抗电压）进行比较。9.可自动生成Word电子文档，供保存和打印。10.该仪器完全满足电力标准DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件。十五、阻抗法主要技术参数1.测量精度：电压：0.2级 电流：0.2级 2.阻抗范围：0～3.电压测量范围：AC 25V～500V4.电流测量范围：AC 0.1A～10A5.工作湿度：0～80％6.同相测试重复率：99.9％7.测量仪器尺寸(长宽高)355X145X270(mm)8.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)9.总体重量:30Kg十六、阻抗法使用特点

<合肥>天正华意电气设备有限公司

合肥变压器绕组变形测试仪 测试设置好基本的测试信息后，即可进行频响法的数据测量，点击“START开始” 按钮，系统自动完成频率扫描。在测试过程中，按钮变成“STOP停止”按钮，点击该按钮，则停止当前扫描，在测试过程中，在信号曲线显示区“单击”鼠标，则测试过程暂停，再次点击继续进行。测试完成一项后，改变接线方式，同时改变软件上的设置信息，再次点击按钮，进行下一相的测量，重复以上的操作，直至完成所有的测量项目。在试验过程中，鼠标在测试曲线显示区（A）双击，可以打开测试波形显示区，该区域包括波形显示以及输入电压峰峰值（红色）、响应电压峰峰值（黄色）以及放大倍率和横轴时间信息，该信息主要用于信号研究。

合肥【电力变压器绕组变形测试仪】全国发货

合肥变压器绕组变形测试仪曲线坐标系居中的坐标系为曲线坐标系，X轴为频率，Y轴为分贝，历史曲线和测量曲线都在此坐标系中显示，具体可操作功能介绍见软件测试流程。12.5设置在未开始测量前可以设置测量的结束频率和频率步长，结束频率的范围为600k～2000k Hz，频率步长可选择1kHz、0.5kHz和0.25kHz在选择0.25kHz和0.5kHz的频率步长的时候，结束频率不能大于1000k Hz。也可以选择对数分布，此时结束频率只能为1000k Hz。12.6曲线数据文件分析管理窗口以上介绍后的其他窗口都属于曲线数据文件分析管理窗口，具体操作功能介绍见软件测试流程。12.7工具栏以上的大部分功能都可以在工具栏上直接选择，使用更加方便。十三、频响法PC测试软件使用流程13.1 USB驱动安 .1.1当测试仪电源已经打开，USB接线正确无误时候，电脑会显示发现进入新硬件向导。如果是发现“USB CH372/CH375”的时候，选择“从列表或指定位置安装（高级）”，再选择“下一步”。13.1.2然后选择“在这些位置上搜索驱动程序”，勾选“在搜索中包括这个位置”，在下面的地址上输入软件光盘所在的光驱盘符。完成后选择“下一步”。13.1.3光盘路径正确的话，系统将自动安装USB驱动程序。稍等一会儿，系统就完成了USB驱动程序的安装工作，可以正常使用本测试软件了。13.2选择功能运行软件后，出现功能选择，当设备电源打开，USB连线接通并且安装好USB驱动后，会出现USB连接方式，否则将只能选择脱机使用。

合肥变压器绕组变形测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为有力的依据。 电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。2005年6月 电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前，应做低电压短路阻抗测试，以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后，应做低电压短路阻抗测试，并与原始记录进行比较，同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后，方可投运。正常运行的变压器应至少每6年测一次。

合肥【电力变压器绕组变形测试仪】全国发货

合肥变压器绕组变形测试仪 阻抗法主要技术特点1.采集控制采用高速 高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口也可使用WIFI和蓝牙连接方式。3.高速双通道16位A/D采样。4.采用三相接线单相测量方式，只需低压侧短接，高压侧一次性接好三相，一次性自动测量即可计算出每相的短路阻抗。5.该仪器可使用内置220V电源，也可使用外置电源。6.该仪器可同步测量电压 电流 频率，并显示测试实时波形图。7.计算机将检测结果自动分析和生成电子文档(Word)。8.检测数据自动分析系统a)对A、B 、C三相相间进行短路阻抗相似性比较。b)还可以与铭牌上的短路阻抗（阻抗电压）进行比较。9.可自动生成Word电子文档，供保存和打印。10.该仪器完全满足电力标准DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件。十五、阻抗法主要技术参数1.测量精度：电压：0.2级 电流：0.2级 2.阻抗范围：0～3.电压测量范围：AC 25V～500V4.电流测量范围：AC 0.1A～10A5.工作湿度：0～80％6.同相测试重复率：99.9％7.测量仪器尺寸(长宽高)355X145X270(mm)8.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)9.总体重量:30Kg十六、阻抗法使用特点

合肥变压器绕组变形测试仪 阻抗法主要技术特点1.采集控制采用高速 高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口也可使用WIFI和蓝牙连接方式。3.高速双通道16位A/D采样。4.采用三相接线单相测量方式，只需低压侧短接，高压侧一次性接好三相，一次性自动测量即可计算出每相的短路阻抗。5.该仪器可使用内置220V电源，也可使用外置电源。6.该仪器可同步测量电压 电流 频率，并显示测试实时波形图。7.计算机将检测结果自动分析和生成电子文档(Word)。8.检测数据自动分析系统a)对A、B 、C三相相间进行短路阻抗相似性比较。b)还可以与铭牌上的短路阻抗（阻抗电压）进行比较。9.可自动生成Word电子文档，供保存和打印。10.该仪器完全满足电力标准DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件。十五、阻抗法主要技术参数1.测量精度：电压：0.2级 电流：0.2级 2.阻抗范围：0～3.电压测量范围：AC 25V～500V4.电流测量范围：AC 0.1A～10A5.工作湿度：0～80％6.同相测试重复率：99.9％7.测量仪器尺寸(长宽高)355X145X270(mm)8.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)9.总体重量:30Kg十六、阻抗法使用特点

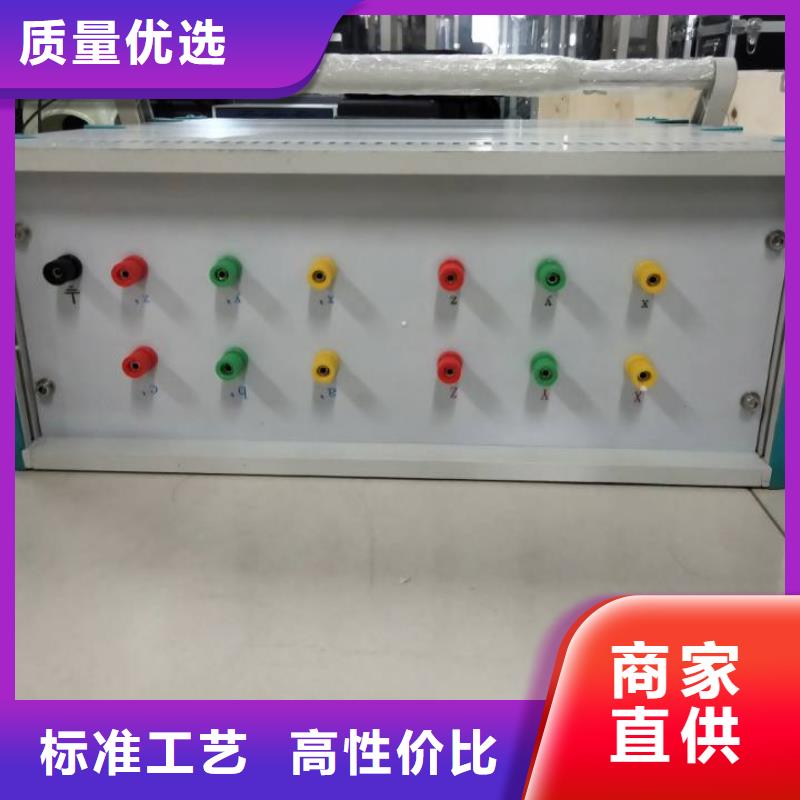

合肥变压器绕组变形测试仪 测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的A相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Yn形的A相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的B相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔，再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Yn形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的C相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Yn形的C相测量接线。七、三相Y形测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的A相上、绿夹子定义为测量钳在B相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Y形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的B相上、绿夹子定义为测量钳在C相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Y形的C相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的C相上、绿夹子定义为测量钳在A相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Y形的A相测量接线。

<合肥>天正华意电气设备有限公司 合肥【电力变压器绕组变形测试仪】全国发货

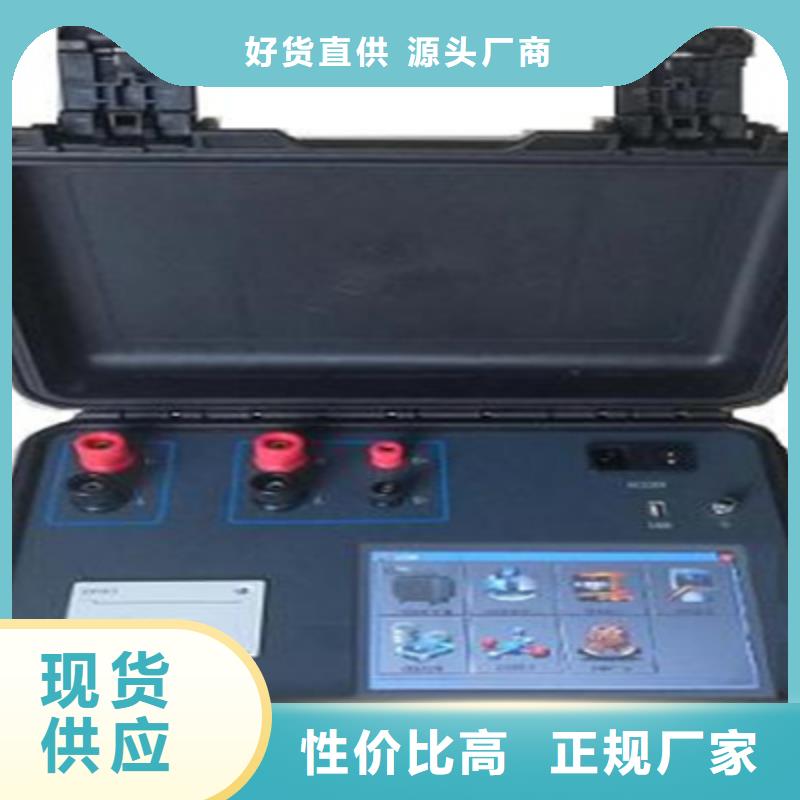

合肥变压器绕组变形测试仪变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这将严重影响变压器的运行。按电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。1.1主要技术特点?采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。?测量速度快，对单个绕组测量时间2分钟以内。?频率精度非常高，精度高于0.001％。?数字化频率合成，频率稳定性更高。?5000V电压隔离、充分保护测试电脑。?可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。?软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。?软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。1.2主要技术指标?测量速度：单相绕组1分钟-2分钟?输出电压：Vpp-25V，测试中自动调整?输出阻抗：50Ω?输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）?扫频范围：10Hz-2MHz?频率精度：0.001％?每通道采样频率：100Msps?扫频方式：线性或对数，扫频间隔和点数可任意设置?曲线显示：幅频曲线（相频曲线，选配）?测量动态范围宽：－120dB～20dB?供电电压：AC220V±10％?主机重量： 6kg

---
