辽宁直流系统接地故障定位仪使用方法1．设备外观及各功能键说明分析仪外观示意图探测仪外观示意图2． 操作方法（1 ）分析仪接入直流系统关闭分析仪电源开关，将随设备配置的电源线一端插入分析仪，另一端按颜色分别接入直流系统的正极，负极与地线。棕：正极；蓝：负极；黄/绿：地确定接线无误之后开启电源开关，进入分析仪的主界面，如下图示：分析仪主界面开启电源开关后，分析仪电源指示灯亮，并自动识别系统电压等级，判断系统是否存在交流窜电故障，计算系统绝缘阻抗，并显示在LCD上，如果系统绝缘正常，正常指示灯亮，如果检测出系统正对地或负对地绝缘异常，则正接地或负接地告警指示灯亮。（2）探测仪自检将4节5号电池按标示放入探测仪电池仓中开启电源开关，进入探测仪主界面，如下图示：探测仪主界面当分析仪检测到系统有绝缘故障时，将探测仪采集器钳住分析仪的地线，用功能键将检测功能选择为故障探测功能，按下测试键进行检测，如果出现“通信测试…请稍候”的提示界面，请将探测仪靠近分析仪，检测开始后，探测仪将会出现接地检测波形图，检测过程图示如下：探测仪自检接地检测波形图图中向下箭头为信号同步辅助箭头，其出现在波形由高向低的转折处；探测仪检测时，会显示两个周期的信号波形图，实测波形图可能与上述图形有所差别，只要正确显示了两个周期的波形图则可判定设备自检正常。接地点方向指示箭头可以反映故障点相对测试点的方向，具体判断方法见后面关于“利用‘接地点方向’检测环路接地”的介绍。

<辽宁>天正华意电气设备有限公司

辽宁直流系统接地故障定位仪使用时插入输出引线，通过其输出信号。信号发生器的接入：信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。3、信号接收器信号接收器面板(见图２) 图2　信号接收器面板图A钳接口：接标记为“A”的接收钳，此钳为大钳。B钳接口：接标记为“B”的接收钳，此钳为小钳。液晶屏：点阵式液晶显示器。电源开关：开机或者关机均按“ON/OFF”键。信号接收器的使用：用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。

<辽宁>天正华意电气设备有限公司 交流断路器级差特性测试仪辽宁

辽宁直流系统接地故障定位仪信号发生器、故障检测器均采用微计算机技术，具有集成程度高，判断速度快，检测灵敏度高、抗干扰能力强、故障定位准确等特点。在软件处理上利用了模糊控制理论和通信的噪声理论，并依据直流系统的特点优化了算法，即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响，也能准确地判断出接地故障点，为接地故障的查找提供了有力的保障。在硬件上引进国外先进的检测传感器，直流信号检测灵敏度高达0. 1mA，可检测150K-500K接地的检测灵敏度，使多点接地、环路接地、绝缘普遍降低等难以解决的问题迎刃而解。三、装置主要特点3.1 高精度采样钳表该装置采用了高分辨率（0. 1mA）信号采样直流钳表，能够实现对多点接地，高阻接地点的定位；3.2 接地点方向显示该装置具有接地点方向显示，可以快速的处理复杂支路或环路中接地点的定位；3.3 具有绝缘指数显示功能绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。3.4 具有波形显示功能所谓波形显示，即在检测过程中检测器所搜索到的信号发生器的波形其在查找接地过程中有非常重要的作用，合理利用检测器中的波形显示，可以大幅度的设备的检测范围与检测精度以判断的准确度。3.5 操作简单，使用方便、快速使用时只需将钳表钳住待测支路，按一下工作按键，3—6S即可完成一条支路的检测。

<辽宁>天正华意电气设备有限公司 交流断路器级差特性测试仪辽宁

辽宁直流系统接地故障定位仪电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行。《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需尽快处理。由于直流系统的复杂性和动态性，直流接地故障往往难以定位，而传统的拉路法已无法满足在保证系统运行的情况下找出接地故障点，近几年来，相关规程中已经明文禁止采用拉路法的方式来进行接地故障点的定位。为了能够帮助现场维护人员快速准确地找出接地故障点，我公司通过多年努力，总结大量现场经验，开发出了便携式直流接地故障查找仪，该查找仪可以查找解决各电压等级（48V，110V，220V）直流系统中的间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、交直流窜电故障、多点接地等绝缘故障。便携式直流接地故障查找仪采用高分辨率传感单元对直流系统中接地点的漏电流进行采集，在220V电压等级下检测600KΩ以内的对地绝缘阻抗，检测速度快，定位精准，真正解决了直流系统中的绝缘故障问题。

辽宁直流系统接地故障定位仪每次开启探测仪后进行检测前，探测仪与分析仪之间要进行一次数据的同步，同步时需保持探测仪与分析仪之间在5米以内的距离，数据同步完成之后，探测仪可以远离分析仪，但使用时，在数据同步后请保持探测仪开启状态。（3）每次使用完成后，需将探测仪的电池从电池仓中拔出，充满电后以供下次使用，探测仪电量不足时，应立即更换电池以保证检测的顺利进行。（4）分析仪一定要接在被检测支路之前（按电流流向），正、负、地三条线分别对应接在直流正母线、负母线和地线上，保证接地线接地良好。（5） 由于采集器的灵敏度很高，在检测时应让采集器处于静止状态，以免影响检测准确度。（6） 探测仪使用D型采集器检测时如果出现“钳表饱和”的字样，请确保所测支路的电流大小没有超过1A，如超过此数值，请钳正负极双根线。（7） 由于D型采集器采用齿片交错工艺，在使用时，打开采集器，卡好线后，采集器要完全自然闭合，若是不能自然闭合，应观察后小心闭合，不能外加大力强行闭合，如强行闭合，会导致钳口上的齿片错位闭合不紧密，损坏采集器。

<辽宁>天正华意电气设备有限公司
交流断路器级差特性测试仪辽宁

辽宁直流系统接地故障定位仪使用方法1、将信号发送器电源开关置OFF，将输出信号线插头插入探测仪的输出插座上，信号输出线的正母线（红色鳄鱼夹）夹在直流母线的正接地极上，信号输出线的负母线（黑色鳄鱼夹）夹在直流母线的负接地极上，信号输出线的大地（绿色鳄鱼夹）夹在直流屏的铁壳上（即大地）。电源开关置ON，仪器开始工作。2、信号发送器的“母线/支路”开关置母线端，仪器开始检测，如果有接地电阻，显示器显示其阻值，若无接地则显示999 .9KΩ；若有接地，则显示接地电阻，同时显示正接地或负接地。3、开启接收器，液晶显示相关参数。若显示电池电压欠压 表示仪器电池没电，需充电。将充电器接上AC220V充电插头插入充电插孔上一般充电三个小时锂电池即可使用。本仪器由充电锂电池供电，锂电池经使用后电压会逐渐下降。当电压下降到低于10.8V时，蜂鸣器一直报警输出，表示仪器不能工作，此时，需要对电池进行充电；同时界面提示“同步信号握手中”，将发送器“母线/支路’开关置“支路”，接收机显示“同步信号握手成功，请发送机接收机保持当前状态”，如果任意一方重启或改变状态，均需将接收机靠近发送机（重置支路）重新握手同步信号。4、用接收器的检测探头分别卡住直流系统各个支路，显示器显示当前支路的对地电阻，建议每个回路测量2-3次，以获得的稳定值。5、检测探头查找支路接地故障时，可以同时卡住某个支路正、负两条馈线，一次便可以测量出该支路是否有接地故障。也可以将正、负两馈线分两次测量，先卡该支路正极馈线，后卡该支路负极馈线，反之亦可。

交流断路器级差特性测试仪辽宁

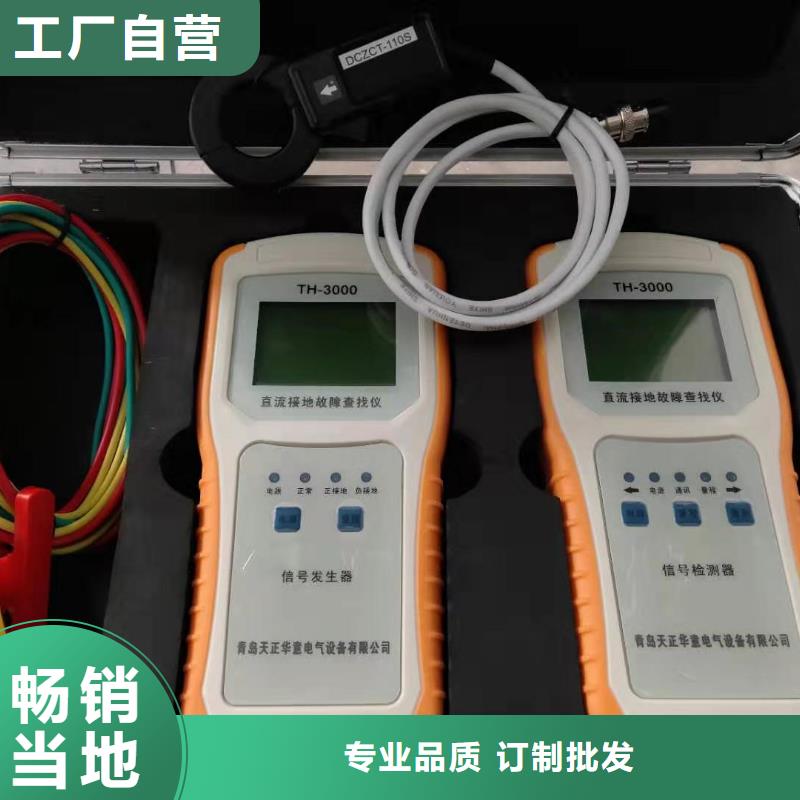

辽宁直流系统接地故障定位仪TH-3000不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、装置构成及原理2.1 装置的构成该装置由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。 2.2 装置的工作原理定位装置的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测装置发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

---
