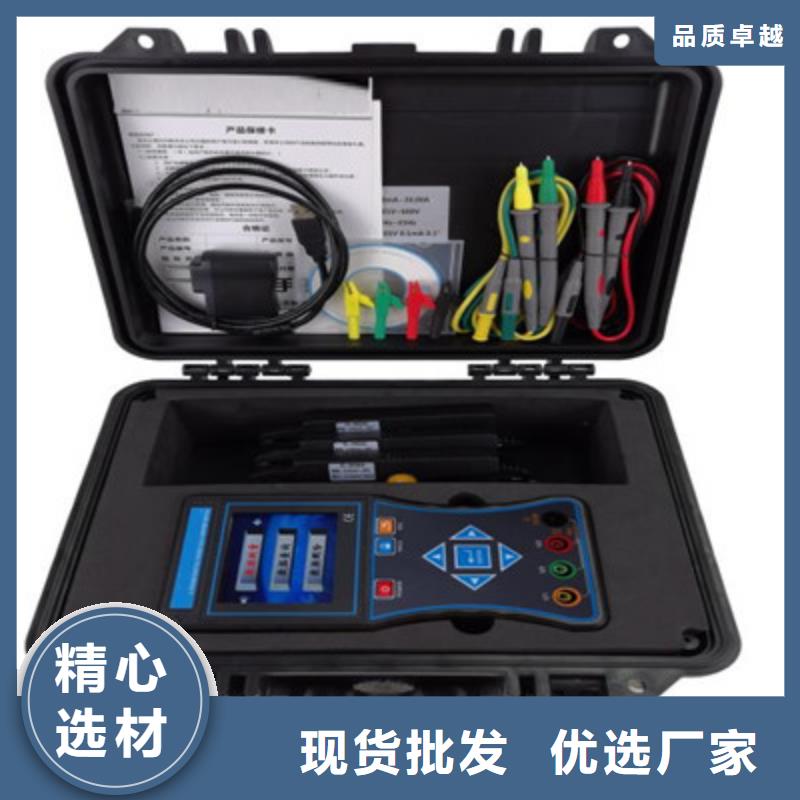

曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。

<曲靖>天正华意电气设备有限公司

曲靖相位伏安表所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表为用电检查人员提供一种、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压7.4V±0.5V7.4V±1V/测相位频率相序时电流幅值1A±0.1A1mA～30A详见一般规格说明测相位频率相序时电压幅值100V±10V1V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?测试前请先确认功能开关已设定在适当的量程范围内。?测试时，用不到的电流钳或电压输入线不要与仪表连接，以免引起干扰。?I1、I2电流钳不用混用，需对应接口连接。?不能用于测试高于600V的电压，不能测试超过20A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用本仪表，请取出电池，更换电池请注意电池极性。?注意本仪表所规定的测量范围及使用环境。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-2000双钳数字相位伏安表是一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表偏差指三相电压和频率的偏差，表示测量值和额定值的差与额定值的百分比。按“确定”键退出此画面。图6 不平衡及偏差6.8 谐波测试在主菜单下，单击“5”键，进入“谐波测试”界面。在该界面，谐波含量是用柱状图标示的。每屏显示8次，通过按“←”键可以进行谐波显示范围的循环切换，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”键是用来改变柱状图显示幅度的，屏幕右上脚有相应提示“×1”或“×10”。按“↓”和“↑”键将切换需要显示谐波的项目，依次是Ua、Ia、Ub、Ib、Uc、Ic六项。屏幕左上脚显示本项目的总谐波含量。按“确定”键退出此画面。图7 电压谐波6.9 向量图在主菜单下，单击“6”键，进入“向量测绘”界面。向量图主要是表示电压和电流之间的相位关系，这里以A 相电压为基准通道，向量图不但可以检查电压导线和电流钳表是否正确连接，而且可以显示电网中电压和电流的夹角。表格中显示电压之间的夹角，电压与电流的夹角。按“确定”键退出此画面。图8 向量图6.10 波形图在主菜单下，单击“7”键，进入“波形显示”界面。波形显示，实时显示三路电压和三路电流的波形。单击“确定”键退出此画面。图9 波形图6.11 数据管理在主菜单下，单击“8”键，进入“数据管理”界面。在该界面下，将显示每组存储数据的概要。如序号、起始存储时间、存储帧数。通过“↑”“↓”键来选择不同的数据组。在选定数据组上，单击“→”键进入该组数据的详细浏览。在详细数据浏览界面中，“2”、“9”键为上下记录翻页；“5”、“7”键为“伏安测试”、“闪变测试”、“不平衡度及误差”、“谐波测试”、“向量测绘”、“波形显示”等项之间切换。在详细数据浏览界面中，单击“确定”键，进入“数据管理”界面。在“数据管理”界面，单击“9”键，将出现删除选择提示。

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足 <曲靖>天正华意电气设备有限公司

曲靖相位伏安表I1I2的相位测试将旋转开关旋至I1I2位置，将两个电流钳连接到仪表前端的I1、I2电流输入插孔，再将电流钳对应钳住I1、I2线路，测试显示值即为两路电流之间的相位。（3）U1I2的相位测试将旋转开关旋至U1I2位置，红黑2条测试线连接到仪表的U1电压输入插孔，1个电流钳连接到仪表前端的I2电流输入插孔， 再将测试线与电流钳对应接入U1、I2线路，测试显示值即为电压和电流之间的相位。（4）I1U2的相位测试将旋转开关旋至I1U2位置，1个电流钳连接到仪表前端的I1电流输入插孔，红黑2条测试线连接到仪表的U2电压输入插孔，再将电流钳与测试线对应接入I1、U2线路，测试显示值即为电流和电压之间的相位。A.交流电流、漏电流测量：将旋转开关旋至I1的20A档，1个电流钳连接到仪表前端的I1电流输插孔，再用电流钳钳住被测线路，测试显示值即为被测电路中的电流或漏电流，若被测试电流比较小，可以选择较小的档位再进行测试，以提高测试的准确性。也可以将旋转开关旋至I2的适当量限，用I2路测试电流或漏电流。注意旋转开关所处I1、I2的位置与电流钳I1、I2的输入插孔必须对应。B.交流电压测量：将旋转开关旋至U1的600V量程，红黑2条测试线连接到仪表的U1电压输入插孔，再将测试线接入被测试线路，测试显示的值为被测线路的电压，若被测试电压比较小，可以选择较小的档位再进行测试，以提高测试的准确性。

曲靖相位伏安表使用方便便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，无需外接电源。3.3 精度高谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。3.4 软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使电能质量分析仪适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。3.5 通讯接口谐波测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。3.6 测试参数多系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数。3.7 大容量存储谐波测试仪内置32MB内存，用户可以配置不同的保存时间步长，有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。4．技术指标4.1 频率测量测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz4.2 输入电压量程：10-450V4.3 输入电流量程：10A，其他量程可以根据用户要求选配4.4 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.4.5 基波电压和电流之间相位差的测量误差：≤0.5°4.6 谐波电压含有率测量误差：≤0.1％4.7 谐波电流含有率测量误差：≤0.2％4.8 三相电压不平衡度误差：≤0.2％4.9 电压偏差误差：≤0.2％4.10 电压变动误差：≤0.2％4.11 功率偏差：≤0.5％4.12 闪变误差：≤0.5％4.13 工作时间：内部电池可以连续工作5小时4.14 外形尺寸（mm）：300×225×135（长×宽×高）4.15 重量：0.5kg5．面板布置说明5.1 电压输入：接电压测试线，具体接线见6.2.1 接线说明；5.2 钳表输入：接10A 钳表，A、B、C 三相一一对应；5.3 电源开关：用于打开或关闭装置电源。5.4 液晶：显示数据及波形。5.5 键盘。

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足 曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表预留USB接口，可用仪器来替代优盘等移动存储设备。二、技术指标1、输入特性电压通道数量：3通道电压测量范围：0~450V电压显示分辨率：0.01V电流通道数量：3通道电流测量范围：0~10A电流显示分辨率：0.0001A相位测量范围：－180°～＋180°谐波分析次数：2～21次2、准确度电压：±0.2％电流、功率：±0.5％相角：±1°谐波电压含有率测量误差：≤0.3％谐波电流含有率测量误差：≤0.5％3、工作温度：－15℃~ ＋40℃4、充电电源：交流160V~260V5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。6、体积：250mm×160mm×60mm7、重量：1.8Kg三、结构外观（一）、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正视图仪器正面上方是液晶显示屏，下方是按键区，顶端为接线部分，包括：四个电压输入端子UA、UB、UC、UN；三个电流输入接口（A相电流钳接口Ia、B相电流钳接口Ib、C相电流钳接口Ic）。仪器的外接接口在右侧，（见图二）。在后支架打开时，可露出接口部分，包括以下三部分：?232串行口（用于上传保存的数据至计算机）；同时还可用来更新程序；注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。?充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。?USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见右侧图二。图二、仪器右视图仪器的外包装箱外型尺寸，如图三所示：图三、外包装箱（

<曲靖>天正华意电气设备有限公司

曲靖相位伏安表仪表质量主机：350g(带电池)电流钳：170g×3总质量：约1.35kg测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：1MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与护套外壳之间≥100MΩ结 构双重绝缘，带绝缘防振护套适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2三. 结构四. 操作1．基本操作按POWER键开关机，开机后LCD显示，15分钟后仪表关机，此时按POWER键继续工作。开机后进入功能选择界面，分别为：数据测量，数据查询和数据删除。按上下箭头可切换选择，按ENTER键确认进行当前选择并进入相应界面。按ESC键退出当前界面返回上级界面。进入数据测量界面，按左右箭头键可切换显示的测量数据。默认开始显示电压、电流、相位和向量图（图A）；按左箭头切换显示电压频率、电流频率、电流矢量和、电压相序和电流相序（图B）；再按左箭头切换显示有功功率、无功功率、视在功率和功率因数（图C），按右箭头则往回切换显示。按HOLD键锁定并自动编号存储数据，锁定数据时“HD“符号指示，仪表可以存储99组数据。按上下箭头键可以调节LCD背光亮度。进入数据查询界面，查阅数据时“RD“符号指示。按左右箭头键选择数据组递增或递减的步进值（"SP"符号指示），步进范围

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表在仪器侧面，圆孔为充电插座；方孔为USB通讯插座。6．操作方法6.1 工作电源本仪器采用电池供电，无需外部电源，仪器就可以工作。6.2 工作接线（关键操作）6.2.1 电压接线（1）三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和Uo接线端子分别接到现场A、B、C、N三相电压和零线上。（2）两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的Uo接现场B相电压。6.2.2 钳表接线三只钳表（10A）对应插入电流输入插座中，并锁紧，以保证良好接触。6.3 开机进入主菜单按照说明书中说明的接线方法进行接线，确认无误后方可接通电源。打开电源进入主菜单画面（如图2）： 2 主菜单用1-8键来进入对应的子菜单。如：进入“参数设置”界面，单击“1”键即可。6.4 参数设置进入主菜单，单击“1”键，进入参数设置菜单。“↑”，“↓”为光标移动键。序号：为当前仪器数据组的编号，按数字键输入相应数字编号，多为6位。台站、线路：所要测试的电网台站、线路编号。

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表自主研发开模的手持式结构，高强度工程塑料，坚固且轻便，使用简便，大大方便了现场使用，是电力工作者的得力助手。一、功能特点1、三路电压、三路电流矢量同屏显示，对于复杂差动保护装置可采用双钳法进行多次测量终绘制出完整的六角图。2、采用钳形电流互感器接线，不用断开电流回路，方便。3、可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。4、可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。5、可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。6、可进行现场被测信号的谐波分析，能分析出2－21次谐波的各次含量，自动计算出总谐波失真度。7、大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。8、大容量锂电池供电，连续工作长达8小时。9、用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储1000组以上的数据。10、可将保存的记录上传到后台管理计算机，进行综合分析，评审。11、具备万年历、时钟功能，实时显示测试工作进行的日期及时间。12、体积小、重量轻，便于现场使用。

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表为用电检查人员提供一种、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压7.4V±0.5V7.4V±1V/测相位频率相序时电流幅值1A±0.1A1mA～30A详见一般规格说明测相位频率相序时电压幅值100V±10V1V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表也可以将旋转开关旋至U2的适当量限，用U2路测试电压。注意旋转开关所处U1、U2的位置与电压U1、U2的输入插孔必须对应。C.感性、容性电路判别：将旋转开关旋至U112位置，将电路电压输入U1插孔，电路电流输入I2插孔，若相位显示在00～900范围，则被测负载为感性， 若相位显示在2700～3600范围，则被测负载为容性。D. 三相电压相序测量：(1)三相三线制相序判别旋转开关旋至U1U2位置，用测试线将A相接入U1红色插孔，B相同时接入U1及U2的黑色插孔，C相接入U2的红色插孔。这时若测得的相位值为300°则为正相序；若测得的相位值为60°，则为负相序。(2)三相四线制相序判别旋转开关旋至U1U2位置，用测试线将A相接入U1红色插孔，B相接入U2红色插孔，零线同时接入U1及U2的黑色插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 长时间不使用仪表请取出电池，电池电量不足，请及时更换。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于7.2V时，电池电压低符号显示，请及时更换电池。2．按OFF键关机。3．用十字螺丝刀拧松电池盖板上的一枚螺丝，打开电池盖板。4．取出旧电池，换上新电池，请注意电池极性。5．盖上电池盖板，拧紧螺丝。6．按ON键开机，确认电池是否更换成功，否则从第2步重新操作。 六. 装箱单主机1台仪表箱1个电流钳2把测试线4条(红黑各2条)电池6节(碱性干电池：1.5V AA)说明书、保修卡、合格证1份附：测试接线参考图：本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足 <曲靖>天正华意电气设备有限公司

曲靖相位伏安表所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。

曲靖相位伏安表仪表自动关机，以降低电池消耗背光功能适合昏暗场所及夜间使用电压检测当电池电压低于3.0V时，电池电压低符号显示，提醒及时充电 仪表质量主机：450g(带电池)尖小形电流钳：170g×3测试线：250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：2MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间≥100MΩ结 构双重绝缘 适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级24．性能指标类 别量 程分辨率基本误差电 压AC 0.00V～600V0.01V±(1.5％rdg＋3dgt)电 流AC 0.0mA～20.0A0.1mA±(1.5％rdg＋3dgt)相 位0.0°～360°0.1°±1°有功功率-12kW～12kW0.1W±(3％rdg＋3dgt)无功功率-12kVAR～12kVAR0.1VAR±(3％rdg＋3dgt)视在功率0.0VA～12kVA0.1VA±(3％rdg＋3dgt)频 率45HZ～65HZ0.01HZ±0.1Hz功率因数-1～＋10.001±0.03注1：工作条件下相位误差±3°(电流幅值10mA以下相位误差增加一倍)。六、仪表结构1.USB传输/充电接口 充电指示灯 3. 三相电压输入接口4. LCD显示器 5.橡胶绝缘保护套 . 功能按键区 7. 三相电流输入接口 8.电流钳插头9. 尖嘴形电流钳10.电压输入测试线七、操作方法使用前先仔细检查仪表所有部件是否有损坏，没有损坏才能使用。危险场所禁止使用本仪表。1．开关机按POWER键开机，LCD显示。按POWER键关机，仪表开机15分钟后会自动关机。2．数据保持、取消、存储在测试模式下按HOLD键可以保持显示数据，“H0LD”符号指示，再按HOLD键取消保持。

<曲靖>天正华意电气设备有限公司 曲靖六钳差动保护矢量分析仪货源足

曲靖相位伏安表参数设置界面图五、参数设置参数设置界面如图五所示，此屏用于调整试验前所需要确定的数据。包括：高压PT变比、高压CT变比、变压器组别、高压CT接法、低压CT接法、设置日期、设置时间、变电站名称、变压器编号。?高压PT变比：指被测变压器的高压侧电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?高压CT变比：指被测变压器的低压侧电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?变压器组别：指被测变压器的联接组别。包括方式：Y/Y、Y/D1、Y/D5、Y/D11等。通过←、→键在几种方式间进行切换，选定到所需方式。当进行差动接线分析时本参数一定要设置正确，否则，标准矢量图将不正确。?高压CT接法：指被测变压器高压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?低压CT接法：指被测变压器低压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入确认即可。
