泰州二次压降负载测试仪操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中I％表示 实际电流与额定二次电流的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“CT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。九、三相伏安测量1、功能说明该功能用来测量三相电压、三相电流的基本参数。具体参数有三相电压有效值、三相电流有效值、频率和三相电压间、电流间、电压与电流间的相位、功率因数。界面如下图所示：图3注意：此处的频率显示的是I相电压的频率，要测量I相II相的频率，请使用“单路测量”功能。2、操作说明数据保持功能保持功能使屏幕上的参数测量值保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到主界面按下F1键，仪表切换到主界面。切换到真有效值测量状态按下F3键，仪表切换到真有效值状态，默认情况下，界面上显示的电压，电流幅值是基波幅值，而切换到真有效值测量状态，则界面上显示的电压，电流幅值是真有效值。切换到矢量图界面按下F4键，仪表切换到矢量图页面。十、矢量图测量1、功能说明该功能用矢量（相量）图的方式显示三相电压，三相电流的幅值和相位

泰州伏安特性变比极性综合测试仪、厂家送货及时
<泰州>天正华意电气设备有限公司

泰州二次压降负载测试仪此屏显示出当前测量的三相电压幅值（Ua、Ub、Uc）、三相电流幅值（Ia、Ib、Ic）、三相电压电流之间的夹角（Φa、Φb、Φc）、三相有功功率数值（Pa、Pb、Pc）、三相无功功率数值（Qa、Qb、Qc）、三相视在功率数值（Sa、Sb、Sc），以及总有功功率、总无功功率、总视在功率、实测频率、总功率因数。如果接线方式为三相三线时，电压Ua表示Uab参量、Uc表示Ucb参量。当按下F4键时，此屏变换为显示一次参量值，所显示的数据都是根据PT变比和CT变比折算到互感器一次侧的数值。按下F1键可锁定当前显示的数据，按F2键变为刷新状态。（4） 电表校验界面图六、电表校验屏电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。

<泰州>天正华意电气设备有限公司
泰州伏安特性变比极性综合测试仪、厂家送货及时

泰州二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

<泰州>天正华意电气设备有限公司 泰州伏安特性变比极性综合测试仪、厂家送货及时

泰州二次压降负载测试仪主要由厂家设置一些初试出厂数据。第五章CT负荷测试说明5. 1接线图单相CT负荷测试接线图5. 2具体操作说明按接线图接线后，打开仪器仪器，显示主菜单按“确定”键进入主界面如图，按“上下”“确定”键选择到“CT负荷”如图输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如果需要存储，长按数字键“2”后，按“确定”键即可。—I：CT二次电流—R：CT二次负荷中的电阻分量—X：CT二次负荷中的电抗分量—COSφ：根据RX算出的功率因数—U：—Z：U/I —Sn：U＊I—φ：根据R X算出二次负荷电流电压之间的角度第六章 PT负荷测试说明6. 1接线图单相PT负荷测试接线图6. 2具体操作说明按接线图接线后，打开仪器，仪器显示主菜单图按“确定”键进入主界面如图按“上下”“确定”键选择到“PT负荷”如图，输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如需要存储，长按数字键“2”后，按“确定”键即可。—U：PT二次电压；—G：PT二次负荷中的电导分量；—B：PT二次负荷中的电纳分量；—φ：根据GB算出的角度；—I：－Y:I/U—Sn：U＊I第七章 检定方法7. 1CT负荷检定接线图检定时可以使用互感器整检台，选择阻抗测量回路即可，只需要TO TX短接后穿过钳表。KD接电压输入（使用PT侧黄色和黑色两根7. 2PT负荷检定接线图检定时可以使用互感器整检台，选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入（使用PT侧黄色和黑色两根线）。

<泰州>天正华意电气设备有限公司 泰州伏安特性变比极性综合测试仪、厂家送货及时

泰州二次压降负载测试仪技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、标准电能脉冲常数标准电能脉冲常数：内置互感器常数（FL）＝10000 r/kW·h ，钳型互感器常数（FL）：

<泰州>天正华意电气设备有限公司

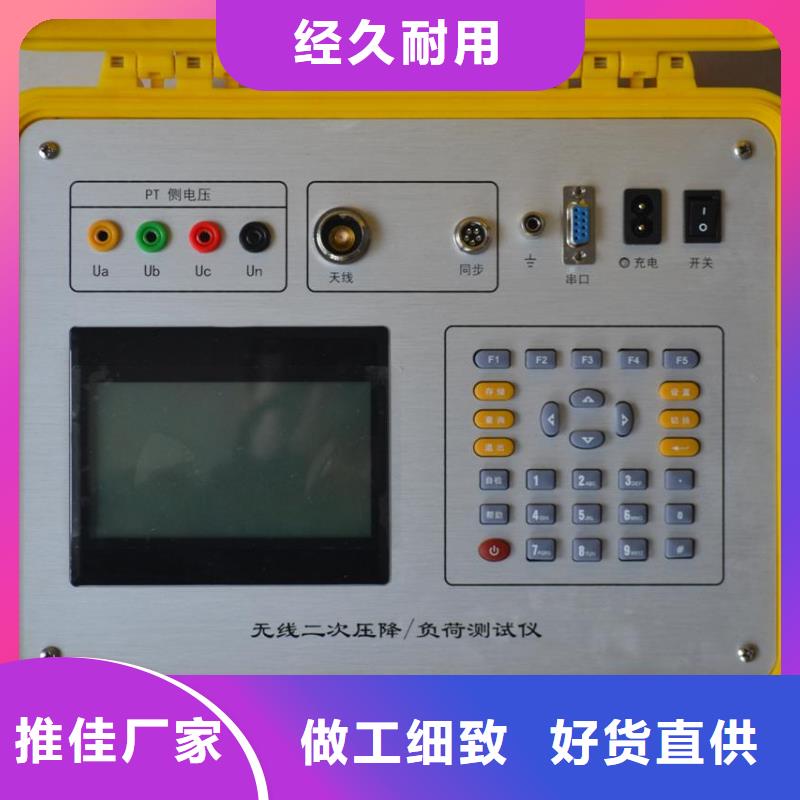

泰州二次压降负载测试仪 功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障；2、非GPS同步方式，无需寻星，使用快捷、方便。3、自动计算三相的比差、角差、综合误差。4、自动测量电压、电流互感器二次回路的负荷。5、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。6、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。7、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。8、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。9、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。10、电池剩余电量百分数指示功能，绝非简单的亏电报警。11、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。12、用户可随时将测试的数据通过微型打印机将结果打印出来。13、测试结果存储功能，可存储200组测试数据。14、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

<泰州>天正华意电气设备有限公司 泰州伏安特性变比极性综合测试仪、厂家送货及时

泰州二次压降负载测试仪多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。一、功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

<泰州>天正华意电气设备有限公司 泰州伏安特性变比极性综合测试仪、厂家送货及时

泰州二次压降负载测试仪屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。
