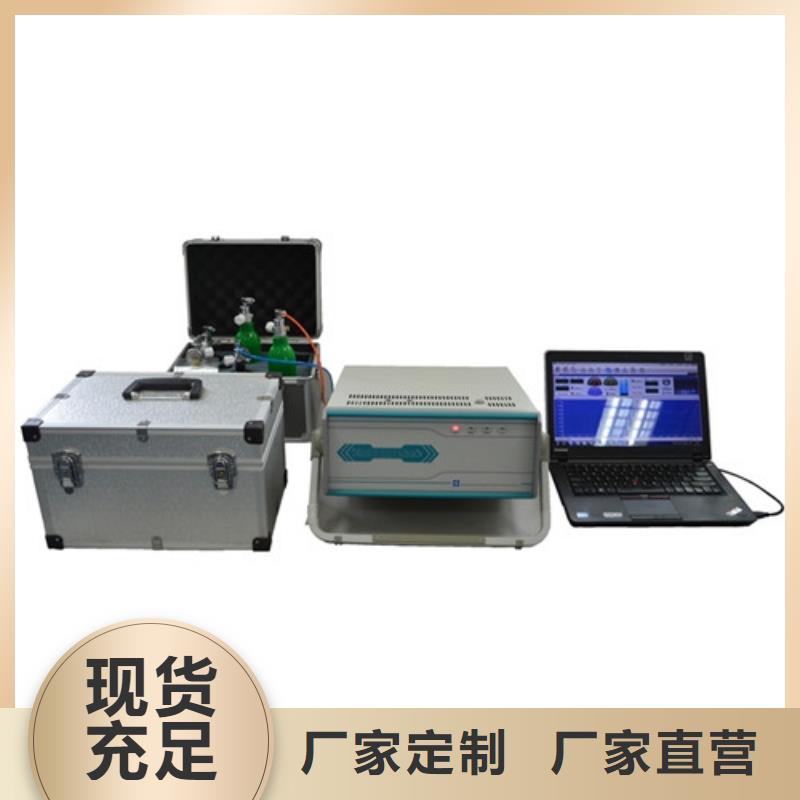

滁州变压器油色谱在线监测系统概述感谢您选用TH- 9100变压器油色谱在线监测系统。为确保、正确使用本监测系统，请您详细阅读并保存本使用手册。1.1须知从事本系统安装、运行操作及维护的所有人员：1、必须具备相应的专业技术资质；2、严格遵守本使用手册的相关说明；3、不得在系统后台数据服务器上玩游戏、浏览网页；4、不得在系统后台数据服务器上安装其它任何软件，避免造成不必要的冲突。违反以上操作可能导致：1、降低系统监测精度，危害系统使用寿命；2、可能损坏本系统设备或用户的其他设备；3、造成不必要的伤害。1.2相关标准本系统引用下列标准，并由此规定了本系统的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。1、GB7597－1987电力用油取样方法2、GB/T7601－1987运行中变压器油水分测定法3、GB/T14542－93运行中变压器油的维护管理规定4、DL/T 596－1996 电力设备性试验规程5、DL/T 572－1995 电力变压器运行规程6、GB /T 7252一2000变压器油中溶解气体分析和判断导则7、GB/T17623－1998 绝缘油中溶解气体组份含量的气相色谱测定法8、GB/T 2423－2001电工电子产品环境试验9、GB/T 17626－1998电磁兼容 试验和测量技术10、GB/T 13384－1992机电产品包装通用技术要求11、GB190—1990危险货物包装标志12、GB5099－1994钢质无缝气瓶13、GB 4208－1993外壳防护等级（IP代码）1.3应用范围TH- 9100变压器油色谱在线监测系统适用于110KV及以上电压等级电力变压器、330KV及以上电压等级高压并联电抗器的运行状态监测。作为状态监测传感层设备，主要完成智能变电站一次充油设备状态监测参量的本地测量、数据通信功能，满足智能化变电站基于IEC61850的通信要求，实现全数字式数据采集传输。系统是否只用于规定的用途， 由用户负责。为了起见，在系统的安装、改进、投入运行和更新过程中，事前未经本公司同意不能进行其他未授权的作业。

滁州定制变压器油色谱分析仪的当地厂家
<滁州>天正华意电气设备有限公司

滁州变压器油色谱在线监测系统仪器的故障与排除没有色谱峰故障判断检查方法和修理1．记录器接触不良1．检查记录器接线2．记录器故障2．看仪器说明书，排除记录器故障3．进样器温度太低3．增加进样器温度4．注射器堵塞4．更换注射器5．放大器电源断开5．检查放大器， 6．没有载气通过6．检查载气流路是否堵塞，或气瓶中气源用完7．硅橡胶漏气7．更换硅橡胶8．无火8．点火9．FID极化电压接触不良9．排除极化电压连接不良现象正常滞留时间而灵敏度下降故障判断检查方法及修理1．注射器漏气1．更换注射器2．灵敏度的选择不当2．选择适当的灵敏度3．载气漏3．探漏并做相应的处理4．氢气和空气流量选择不当（FID）4．调正它们的流量5．检测器无高压（FID）5．装上高电压拖尾峰故障判断检查方法及修理1．进样管污染1．清洗进样器管子2．层析柱炉温太低2．增加层析柱温度 3．进样温度太低3．调高进样器温度5．层析柱选择不当4．选择适当的色谱柱伸舌峰故障判断检查方法及修理1．样品量太大1．降低样品量2．样品凝集在系统中2．先提高柱温，再选择适当的进样器，色谱柱，检测器温度色谱峰分离不好故障判断检查方法及修理1．柱过短1．选择较长色谱柱2．固定液流失2．更换层析柱或老化色谱柱3．柱温度太高3．降低柱温4．固定液选择不正确4．选择适当色谱柱5．载气流速太高或太低5．调整载气流量平顶峰故障判断检查方法及处理1．放大器输入饱和1．降低样品量，降低放大器灵敏度2．记录器零点位置发生变化2．检查记录器零点位置并做相应的处理基线突变故障判断检查方法及处理1．外电场干扰1．排除影响仪器正常工作的外电场干扰2．电源插头接触不良2．把电源插座安装牢固3．氢气、空气流量选择不当3．重新调整氢气和空气的流量恒温操作时有不规则基线波动故障判断检查方法及修理1．仪器安装的位置不好

<滁州>天正华意电气设备有限公司
滁州定制变压器油色谱分析仪的当地厂家

滁州变压器油色谱在线监测系统仪器的故障与排除没有色谱峰故障判断检查方法和修理1．记录器接触不良1．检查记录器接线2．记录器故障2．看仪器说明书，排除记录器故障3．进样器温度太低3．增加进样器温度4．注射器堵塞4．更换注射器5．放大器电源断开5．检查放大器， 6．没有载气通过6．检查载气流路是否堵塞，或气瓶中气源用完7．硅橡胶漏气7．更换硅橡胶8．无火8．点火9．FID极化电压接触不良9．排除极化电压连接不良现象正常滞留时间而灵敏度下降故障判断检查方法及修理1．注射器漏气1．更换注射器2．灵敏度的选择不当2．选择适当的灵敏度3．载气漏3．探漏并做相应的处理4．氢气和空气流量选择不当（FID）4．调正它们的流量5．检测器无高压（FID）5．装上高电压拖尾峰故障判断检查方法及修理1．进样管污染1．清洗进样器管子2．层析柱炉温太低2．增加层析柱温度 3．进样温度太低3．调高进样器温度5．层析柱选择不当4．选择适当的色谱柱伸舌峰故障判断检查方法及修理1．样品量太大1．降低样品量2．样品凝集在系统中2．先提高柱温，再选择适当的进样器，色谱柱，检测器温度色谱峰分离不好故障判断检查方法及修理1．柱过短1．选择较长色谱柱2．固定液流失2．更换层析柱或老化色谱柱3．柱温度太高3．降低柱温4．固定液选择不正确4．选择适当色谱柱5．载气流速太高或太低5．调整载气流量平顶峰故障判断检查方法及处理1．放大器输入饱和1．降低样品量，降低放大器灵敏度2．记录器零点位置发生变化2．检查记录器零点位置并做相应的处理基线突变故障判断检查方法及处理1．外电场干扰1．排除影响仪器正常工作的外电场干扰2．电源插头接触不良2．把电源插座安装牢固3．氢气、空气流量选择不当3．重新调整氢气和空气的流量恒温操作时有不规则基线波动故障判断检查方法及修理1．仪器安装的位置不好

<滁州>天正华意电气设备有限公司 滁州定制变压器油色谱分析仪的当地厂家

滁州变压器油色谱在线监测系统当额定电压Ur＞60V时，试验电压为5kV；当额定电压Ur≤60V时，试验电压为1kV。装置无击穿及元器件损坏现象。2.4机械性能1、振动抗振动：5Hz～17Hz 0.12″双峰位移 17Hz～640Hz 1.7峰-峰加速度2、冲击与碰撞抗冲击：10G峰-峰加速度（12ms）2.5抗干扰能力1、承受静电放电抗扰度试验装置的外壳端口能承受GB/T 17626.2-2006中规定的试验等级为4级的静电放电抗扰度试验。同时，干扰消失后，装置正常工作。2、承受辐射电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.8-2008中规定的试验等级为5级的工频磁场、GB/T 17626.9-1998中规定的试验等级为5级的脉冲磁场抗扰度试验。同时，干扰消失后，装置正常工作。3、承受射频电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.3-2008中规定的试验等级为5级的射频电磁场抗扰度试验。同时，干扰消失后，装置正常工作。4、承受快速瞬变抗扰度试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17626.4-2008中规定的试验等级为4级的电快速瞬变脉冲群抗扰度试验。同时，干扰消失后，装置正常工作。5、冲击（浪涌）试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17262.5-2008中规定的试验等级为4级的浪涌（冲击）抗扰度试验。对电源端口、信号端口施加干扰时，装置在技术要求规定范围内能正常运行；对通讯端口施加干扰时，允许通讯暂时中断，但能自行恢复。

<滁州>天正华意电气设备有限公司 滁州定制变压器油色谱分析仪的当地厂家

滁州变压器油色谱在线监测系统 当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 仪器的基本操作要求1、电源要求： 电压：220±10％频率：50±0.5Hz功率：≥3000W接地要求电阻：＜0.1Ω2、气源要求： 氮气：99.995％氢气：99.995％空气：干燥无油3、氢火焰离子化检测器（FID）基本操作要求载气： 流量 50ml/min(30—80 ml/min)氢气： 流量 30ml/min(25—40 ml/min)..空气： 流量 350 ml/min(250—500 ml/min).4、 热导池检测器（TCD）基本操作要求? 开机前应先通载气30min，流量50ml/min，然后开机加热?流量校正，两出口流量偏差≤1％?根据分析要求，设定桥流值的大小?用氮气作载气时，桥流相对氢气作载气时要适当减小特别提示：先通载气，再开机升温！变压器油色谱仪快速安装指南1．打开包装箱，抬出色谱仪，放到工作台上。检查外观应完好，对照合同，物品及附件应齐全。2.连接好气路：TCD仅将H2接到色谱仪的载气入口即可。FID/FPD/NPD要将高纯N2/H2/Air接到色谱仪的对应的入口上，切勿接错。ECD 仅将99.999％的N2接到色谱仪的载气入口即可。本仪器对三种气源减压阀输出压强要求为：载气（N2）：0.4MPa 氢气：0.26MPa 空气：0.4MPa(不论用多大流量的气，三个压力固定不变！)3.将色谱柱接到对应的检测器上，通载气，试漏。安装并打开工作站，将信号线接到对应的控制器上。检查工作站与对应的检测器应工作正常。4.接好地线。开机—升温—应正常；不用的温度设为“0”并设置为“关”。合理设置对应检测器的参数。外部事件的初始状态均应设为“关”。5.FID要点火；TCD加适当桥流（不得大于160mA），并按加桥流按钮，桥流灯亮；FPD点火-加高压；NPD加铷珠电流至铷珠暗红色；ECD加脉冲电流（1nA）。6.看基线—调零。

<滁州>天正华意电气设备有限公司

滁州变压器油色谱在线监测系统缓慢打开气瓶总阀门，此时总表压力（一级压力表）应在130-140Kg/cm2。缓慢调节调节柄，将二级压力表的压力调节在3.5-4.0 Kg/cm2之间。关闭载气瓶总阀，退出减压器调节柄，等待1小时后，两指示表压力无变化视为减压器工作正常，无泄露。3）将标配φ3mm不锈钢管连接在减压器出口上，调节减压器调节柄进行管路吹扫，10秒钟后关闭载气瓶阀门，退出减压阀调节柄。将不锈钢管的另一端连接到现场主机的载气进口接头上。4、动力电缆的连接1）现场主机应采用独立电源供电或使用所安装变压器数据检测系统公用电源、风冷电机电源等。现场主机总功耗不大于1000W。2）将动力电缆从取电点铺设至现场主机接线盒电源端子排处。3）现场主机的主电源由3×1.5mm屏蔽电缆直接接入接线盒。5、通信电缆的连接1）通信电缆铺设应注意防止拉断、刮伤等，并应将通信电缆固定在电缆沟信号电缆层桥架上。2）采用RS485通讯模式，使用双绞屏蔽电缆。如果传输距离超过1200M，使用光缆。3）采用TCP/IP通讯模式，使用网络通信电缆。如果传输距离超过100M，使用光缆。5.4系统运行1、启动设备主电源：上电后数据处理器主电源指示灯闪烁。注：A、现场主机端子排5/12/24直流电源是提供现场操作用的，如接现场操作显示气、加装网络交换机等；B、设备一定要带油运行，不然可能影响油泵的使用寿命。没油就是空载，对电机及油泵危害严重。2、通讯连接：确定上电状态正常后，进入安装调试操作程序，此时现场主机处于待运状态。通过调试软件实现通讯初始化，使现场设备投入正常运行。通过以上操作现场设备与控制分析软件形成网络式系统。

<滁州>天正华意电气设备有限公司 滁州定制变压器油色谱分析仪的当地厂家

滁州变压器油色谱在线监测系统无元器件损坏现象。6、电压暂降、短时中断抗扰度试验装置能承受GB/T 17626.11-2008中规定的试验等级为40的持续时间10个周波的电压暂降、短时中断抗扰度试验。7、承受阻尼振荡磁场抗扰度试验装置的外壳端口能承受GB/T 17626.10中规定的试验等级为5级的阻尼振荡磁场抗扰度试验。同时，干扰消失后，装置正常工作。2.6连续通电出厂前，在常温下进行不小于72h的连续通电试验，装置各项参数和性能指标符合企标。2.7要求防护等级：IP563产品功能介绍3.1数据采集功能运用气相色谱分析原理，采用真空与电磁振荡相结合的脱气技术，应用复合型色谱柱气体分离方法，使用基于集成传感技术的检测器，实现对变压器油中溶解的多组分气体H2、CO、CH4、C2H6、C2H4、C2H2的在线检测，可辅助实现CO2及微水H2O的检测。3.2工作原理电力变压器、电抗器、套管等充油高压电气设备，通常采用油、纸\纸板组成绝缘系统。当设备内部发生热故障、放电性故障或油、纸老化时，会产生多种故障气体，这些故障气体溶解于油中。不同类型的故障产生的气体组份及浓度也不同，因此故障气体组份可以反映不同类型的故障。利用气相色谱分析法对故障气体组份进行定性、定量分析，获得气体组份及其含量，实现对变压器的故障诊断。

<滁州>天正华意电气设备有限公司 滁州定制变压器油色谱分析仪的当地厂家

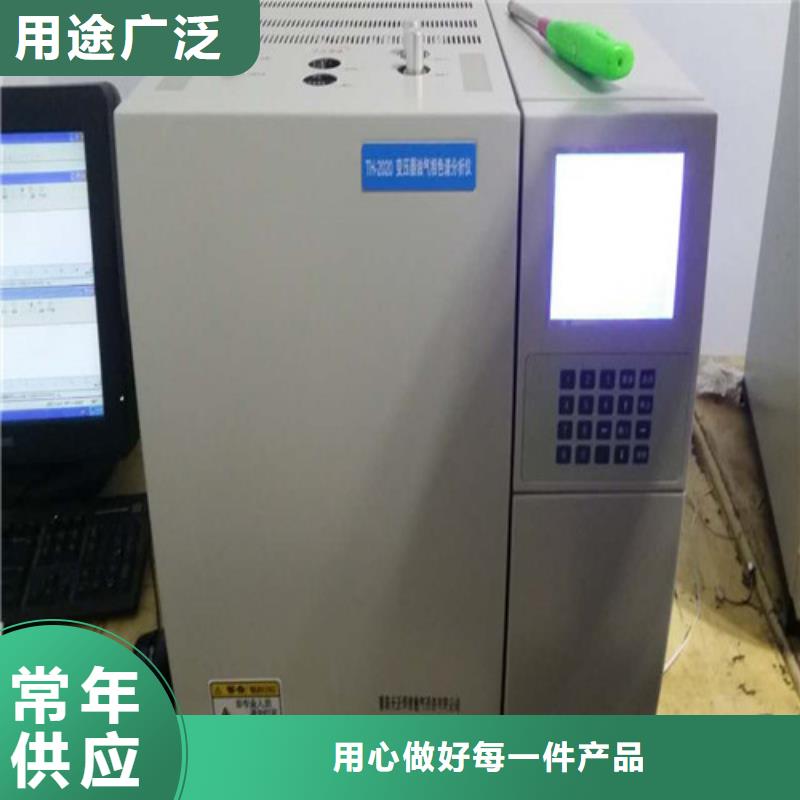

滁州变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：
