铁岭电容电流测试仪电容的测量：图27为三相Ⅲ形A相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在A’线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。B、C相连线方式相同。图27Ⅲ形联接被试电容接线图（6）电抗器电感的测量：图28为电感电抗测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排一端上、黑色夹子夹在另一端上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在电抗器引线上方可测量，完成后转下一接线。图28被试电抗器电感接线图八、产品成套：部 件 数量 部 件 数量电容电感测试仪 1台 钳形电流传感器 1个测试线 2条 短接线 1条仪器电源线 1根 5A保险管250V 2个仪器使用说明书 1本 产品出厂合格证 1张保修卡 1张 装箱单 1张用户收到仪器后，按照仪器的成套说明，开箱检查是否相符，核对上述内容，若发生缺少，请立即与本公司联系。九、注意事项8.1使用本仪器前请仔细阅读使用说明书，检查接线无误、接地良好。8.2高精度电流钳为本仪器测量的关键部件，受损后对测试数据有很大的影响，在使用过程中需谨慎，要轻拿轻放，不能从高空掉落或者摔碰。8.3在测量完毕并退出测量状态后，关闭仪器电源，方可进行接线拆除。8 .4如出现无法解决的问题，请及时与本公司取得联系。十、售后服务仪器自购买之日起12个月内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

铁岭电容电流测试仪测试线红测试夹应夹在A相母线上，测试线黑测试夹应夹在B相母线上，电流钳夹在a相电容输入端（注意电流钳的方向，带P的一端与红测试线引入的方向一致，否则测出的相位角不正确）测试线输入端分别与对应的接线柱相接，连接好后，按 确认 键进入如下显示界面：图8经过一段时间，显示测试结果如下图所示（此为测试三相△型电容ab相的结果）：图9按返回键返到电容选择界面，屏幕显示界面改变如下：图10 将测试线测试夹分别夹在B相和C相上，电流钳夹在b相电容输入端按 确认 键进行测试，测试结果显示如下图：图11按返回键返到电容选择界面，屏幕显示界面改变如下：图12将测试线测试夹分别夹在C相和A相上，电流钳夹在c相电容输入端按 确认 键进行测试，测试结果显示如下图：图13此时按F2键计算各单相电容量及总电容量，计算完成后结果显示如下图：图14存储数据请按F1键，打印数据请按打印键，按返回键返回电容测试界面，其他连接类型的三相电容测试方法与上类同。按返回键或复位键可回到主菜单。电感测试及电流测试与电容测试操作类同，不再重复介绍。如果需要设置时间可按← →及↑ ↓键，选中时间设置，按确认键进入设置界面如下：图15按← →改变光标前后位置，按↑ ↓键改变光标处当前值的大小，设置完成可按返回键或复位键返回主菜单。参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。

<铁岭>天正华意电气设备有限公司 价格低的铁岭变压器有载开关测试仪校验装置 实体厂家
价格低的铁岭变压器有载开关测试仪校验装置 实体厂家 <铁岭>天正华意电气设备有限公司

铁岭电容电流测试仪尊敬的用户：感谢您选用我生产的电容电流测试仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 使用前，仪器必须可靠接地；保障被测系统处于无故障运行状态。2 必须断开连接在系统中性点上的补偿装置（如消弧线圈）。3在使用3PT、4PT连接方式测量时，对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。4在使用3PT、4PT连接方式测量时，如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。5在使用3PT、4PT连接方式测量时，如果PT开口三角接入的负载（如消谐装置）阻抗小于100欧姆，应将该负载断开后再进行测量。6 本测量仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。

铁岭电容电流测试仪接线及使用说明5.1前面板介绍名称说明输入端子警告，小心触电！小心触电。当校准器工作时，这些端子上有220VAC电压。在将导线连接到这些端子或从端子上取下导线时，请确保校准器和被校准装置处于不工作模式。当校准器执行RCD 校准时，这些端子会输出交流线电压。 为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试仪连接线的不同，分为两种接线方式。一种是将被校准漏电开关测试仪的电源线插头插到校准装置的接线插座上，再将校准装置的接线插座与校准装置INPUT端子连接。另一种是直接将漏电开关测试仪的连接线插入校准装置的INPUT端子。显示屏显示面板是一个256色有源 LCD 显示屏，用于显示校准器状态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕正下方的五个功能键的功能。详见下面的功能键部分进一步了解显示信息的详细内容。 功能键这五个不带标记的功能键的作用由每个键正上方的控制显示屏中的标记指示。在操作期间，功能会发生变化，这样就可以用这些键完成更多的功能。控制输出端子上输出信号的应用。显示屏中有状态栏指示是施加了输出信号（显示“测试中…”，表示运行），还是没有施加输出信号（表示待机）。包括用于键入电流的有效值、分断时间以及包含因子的10个数字键和确定键、删除键两个功能键。如设置跳闸电流为30mA，只需按和，然后按 “确定”即可。如输入数字有误，按“删除”即可。 光标1、光标2主要用于确定分断时间在波形上的起始和终止点5.2后面板介绍名称说明L’香蕉插孔与隔离变压器的火线相连E-香蕉插孔漏电流输出端，正常工作时，将“E-”端与隔离变压器“零线N”端短接N香蕉插孔与隔离变压器的零线相通，正常工作时，将“E-”端与隔离变压器“零线N”端短接注意：正常工作时，将“E-”端与“零线N”端短接，具体连线间第8章部分。

<铁岭>天正华意电气设备有限公司 价格低的铁岭变压器有载开关测试仪校验装置 实体厂家

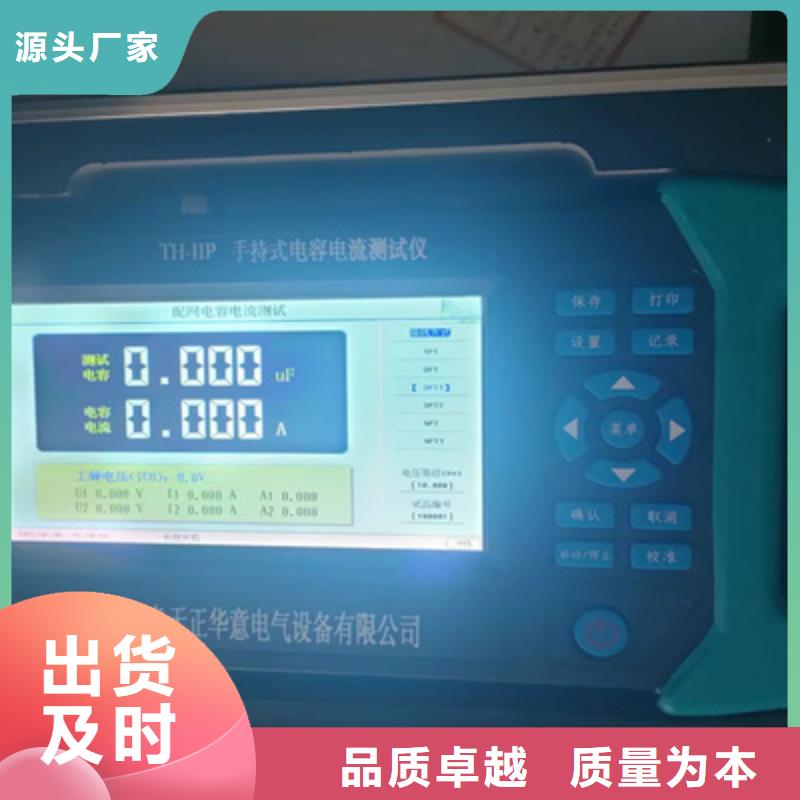

铁岭电容电流测试仪操作使用说明所有测试线接好以后，打开电源开关，仪器初始化后进入“开机界面”屏（见图13）。1、参数设置图13 主菜单接线方式可以设置为1PT、3PT、3PT1、3PT2、4PT、4PT1六个中的一个。电压等级设置位线路的电压等级如 10KV、35KV等。试品编号设置实验标记，方便以后将历史数据对应到相应的变电站。按上下左右键选择相应的选项，按“确认”键进入所选功能。 设置完成按“启动/停止”，进行测试。2、数据测试图14 参数设置上图中，黑框中显示的测试电容为配网线路三相对地电容的总和，电容电流为此对地电容值折算到额定电压下的电容电流值。下面显示的开口三角电压，为实际上开口三角处的工频电压值，这个电压值过高会影响测量精度。U1U2I1I2A1A2这些值为测试过程数据。3、历史数据按“记录”切换到“历史记录”屏幕见图16。按上下键切换显示的历史数据，按存储建将数据保存到U盘。图16 测量记录查询4 实时时钟设置按“设置”按键均可打开如下图所示参数设置界面。用户可以通过此界面设置背光亮度，电量显示方式（电压值/百分比）还可以进行时间设置。时间设置完毕需要确认才能保存。“语言选择”可以改变界面显示语言，有中文和英文两个选择项，改变语言需要重启设备才能完全生效。见图17。图17 实时时钟设置八、注意事项1 使用仪器时请按本说明书接线和操作。2 接地端子应就近可靠接地。3 测试开始前请输入正确的参数设置。4 测量过程中如果电流输出端子无电流输出，请检查接线。5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。

<铁岭>天正华意电气设备有限公司 价格低的铁岭变压器有载开关测试仪校验装置 实体厂家
价格低的铁岭变压器有载开关测试仪校验装置 实体厂家 <铁岭>天正华意电气设备有限公司

铁岭电容电流测试仪测试接线（1）单相电容的测量：（2）单相电容测试时，将红测试线一端接在Ua、ua上，另一端测试钳接在一条母线上，黑测试线一端接在Uo、uo上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“P”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。图17如果电容器组有多个单相电容需要测试，可以再测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。(2)三相△型电容的测量：图18为三相△形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图18△形联接被试电容AB 相接线图图19为三相△形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，短接AC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。 20为三相△形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，短接AB相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。

铁岭电容电流测试仪目前，我国电力系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对的电容电流进行测量以做决定。另外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量电力系统的对地电容值。传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。

<铁岭>天正华意电气设备有限公司 价格低的铁岭变压器有载开关测试仪校验装置 实体厂家

铁岭电容电流测试仪功能特点?本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，还可以做为工频电流测试仪使用，一机三用，满足现场的多种使用，?测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；?仪器采用240×128大屏幕带背光的液晶显示，白天夜间均能清晰观察，中文菜单提示，操作简便。?仪器内置大容量非易失性存储器：可存储50组测量数据。?仪器内置高精度实时时钟功能：可进行日期及时间校准。?仪器自带高速微型热敏打印机：可打印测量及历史数据。?仪器试验电源过流保护功能：电源输出短路不会损坏仪器。三、技术指标输出电压 ~2V~20V测量范围 电容：2uF～2000uF电感：1mH～10H电流：50mA～10A电压: 0~ ~25V测量精度 电容：±(1%+2字)电感：±(1%+5字)电流：±(1%+2字)电压：±(1%+2字)外形尺寸 350mm×230mm×190mm仪器重量 8kg

<铁岭>天正华意电气设备有限公司 价格低的铁岭变压器有载开关测试仪校验装置 实体厂家
<铁岭>天正华意电气设备有限公司

铁岭电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性；同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据，便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏，阳光下可视，内置电子版接线说明，使用说明，操作简便。49Hz交流测量，测量精度更高、抗干扰能力更强；外置电流钳具备反向自动修正功能，电流钳方向不影响测试数据和测试结果；仪器可存储上万组测试数据，并配备微型打印机、USB接口，可实现测试数据及历史存储数据的打印及U盘数据导出；仪器采用内置高密度高容量进口电池组供电，提高户外操作的便携性；仪器在测试过程中会经过预检并具备过流保护功能，电源输出短路不会损坏设备。3.技术指标工作电源： 220V/50Hz与42V/7000maH锂电双供电试验电压：0.1V～50V 150VA测量范围： 电容 0.01uf～5000uf（1%读数+0.01uf）电感：0.1mH～50H（1%读数+0.02mH）电阻：0～50K（1%读数+0.03Ω）电流：0～3A（0.5%读数+0.1mA）电压：0～50V（0.5%读数+0.1V）小分辨率：电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 ：-20℃-60℃仪器重量： 4kg外形尺寸：350mmX250mmX15mm

价格低的铁岭变压器有载开关测试仪校验装置 实体厂家

铁岭电容电流测试仪功能及特点?本测试仪为便携式设备，体积小、重量轻。?具有操作简便、精度高、抗干扰、防震、携带方便等特点；?采用大容量锂电池一次充电可连续使用6小时以上，并且电池可随时更换，为用户连续试验提供保障； ?测量速度快、测量数据准确稳定； ?全透型7寸大屏幕液晶，可在阳光下清晰显示；?内置嵌入式热敏打印机，方便用户现场打印；?仪器软件功能齐全，内置使用说明、按键说明、接线示意图、注意事项等各种介绍，方便用户现场试用时查阅。?不掉电时钟和日期显示，具有本机存储和U盘存储功能，可以存储更多数据，带有R232和USB接口方便与计数机数据对接。?仪器采用硅胶按键，增强使用中的按压触感，使按键操作更灵敏；硅胶材质更增强按键的使用寿命。三、 技术指标测量范围：0.3μF～200μF 1A～400A准 确 度：±(读数×5%+2字) 工作电源：AC100-240VAC 0.8A 50/60Hz仪器重量：1.2Kg仪器体积：200mm(长)×100mm(宽)×60mm(高)使用温度：-10℃～50℃相对湿度：＜90%，不结露四、变压器中性点异频信号注入法电容电流测试仪是从PT开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。

<铁岭>天正华意电气设备有限公司 价格低的铁岭变压器有载开关测试仪校验装置 实体厂家 <铁岭>天正华意电气设备有限公司

铁岭电容电流测试仪三相电容电感测试仪一、概述三相电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；(2) 电容表输出电压低而导致故障检出率低。该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。(3) 测量电抗器电感量。二、技术参数1、仪器测量范围及精度：a.电容测量（1）可测电容范围：0. 1μF ～ 3300μF（2）可测容量范围：5 ～ 20000kvar（3）测 量 精 度：±(1.0% 读数+0.02μF)（4）分辨率：0.001μF b.电流测量（1）电流测量范围：0～10A;（2）测 量 精 度：±(3.0%读数+0.05A)（3）分辨率：0.01Ac.电感测量（1）电感测量范围：小电感方式0.1mH～5mH大电感方式5 mH～50H（2）感抗测量范围：50mΩ~20KΩ（3）测 量 精 度：±(3.0% 读数+0.05mH)（4）分辨率：0.01 mHd.电阻测量范围：（1）电阻测量范围：小电阻方式50mΩ～1Ω 大电阻方式1Ω～20KΩ（2）测 量 精 度：±(3.0% 读数+0.05Ω)（3）分辨率：0.01 Ω2、工作电源：a.额定电压：工频220V±10%b.额定频率：50Hzc.额定输出：1.5V/15V/150VA3、仪器的正常工作条件：a.环境温度：-10℃ ～ +50℃b.相对湿度：≤90%4、显示打印方式 ：液晶显示屏全汉字显示面板式高速打印机工作原理（如图1）该电容电感测试仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。由于采用标准电容器、被试电容器同步采样技术，可不受电源电压波动的影响；加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。

价格低的铁岭变压器有载开关测试仪校验装置 实体厂家

铁岭电容电流测试仪确保将测试仪的电流输出端正确接到图7的开口三角N-L上。一般在二次的端子编号为N600和 L630。为了确保连接正确，可以按下列方法进行检查：用万用表分别测量PT二次侧三相电压和开口三角电压；将三相电压中的 值减去小值得到的差和开口三角电压比较，如果两者差不多，就说明找到的开口三角端是正确的；如果两者差别很大，则说明没有正确找到开口三角端。例如，测量得到三相电压分别为61V、60V、59.5V，则正确的开口三角电压应为1.5V左右，如果测量得到的开口三角电压仅为0.2V，说明所找的开口三角端不正确或PT开口三角连线已经断开（在现场实测中发现有多个变电站的PT 开口三角连线断开情况）。（6）选择正确的PT变比，也就是选择正确的PT接线方式。电容电流测试仪是通过选择PT连接方式和设定系统额定高压来确定PT变比的，这样对于试验人员会更方便、快捷。PT一般是采用100/3V的二次绕组连接成开口三角，但也有特殊的情况，有些变电站的PT采用100V二次绕组组成开口三角。为了确保选择变比的正确，可以通过测量组成开口三角的各绕组的电压来确定。（7）完成以上操作后，就可以使用电容电流测试仪进行电容电流的准确测量。

<铁岭>天正华意电气设备有限公司 <铁岭>天正华意电气设备有限公司

铁岭电容电流测试仪功能及特点2.1 测量范围更宽，测试速度更快。2.2 支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法。2.3 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。2.4 人机交互界面更加友好：(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。2.5 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。2.6 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。2.7 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。2.8 具备输出短路保护功能。2.9 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。2.10 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.11 热敏打印机打印功能，快速、无声。2.12 体积小、重量轻，方便携带使用。

铁岭电容电流测试仪测试线红测试夹应夹在A相母线上，测试线黑测试夹应夹在B相母线上，电流钳夹在a相电容输入端（注意电流钳的方向，带P的一端与红测试线引入的方向一致，否则测出的相位角不正确）测试线输入端分别与对应的接线柱相接，连接好后，按 确认 键进入如下显示界面：图8经过一段时间，显示测试结果如下图所示（此为测试三相△型电容ab相的结果）：图9按返回键返到电容选择界面，屏幕显示界面改变如下：图10 将测试线测试夹分别夹在B相和C相上，电流钳夹在b相电容输入端按 确认 键进行测试，测试结果显示如下图：图11按返回键返到电容选择界面，屏幕显示界面改变如下：图12将测试线测试夹分别夹在C相和A相上，电流钳夹在c相电容输入端按 确认 键进行测试，测试结果显示如下图：图13此时按F2键计算各单相电容量及总电容量，计算完成后结果显示如下图：图14存储数据请按F1键，打印数据请按打印键，按返回键返回电容测试界面，其他连接类型的三相电容测试方法与上类同。按返回键或复位键可回到主菜单。电感测试及电流测试与电容测试操作类同，不再重复介绍。如果需要设置时间可按← →及↑ ↓键，选中时间设置，按确认键进入设置界面如下：图15按← →改变光标前后位置，按↑ ↓键改变光标处当前值的大小，设置完成可按返回键或复位键返回主菜单。参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。

<铁岭>天正华意电气设备有限公司 价格低的铁岭变压器有载开关测试仪校验装置 实体厂家

铁岭电容电流测试仪功能特点?本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，还可以做为工频电流测试仪使用，一机三用，满足现场的多种使用，?测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；?仪器采用240×128大屏幕带背光的液晶显示，白天夜间均能清晰观察，中文菜单提示，操作简便。?仪器内置大容量非易失性存储器：可存储50组测量数据。?仪器内置高精度实时时钟功能：可进行日期及时间校准。?仪器自带高速微型热敏打印机：可打印测量及历史数据。?仪器试验电源过流保护功能：电源输出短路不会损坏仪器。三、技术指标输出电压 ~2V~20V测量范围 电容：2uF～2000uF电感：1mH～10H电流：50mA～10A电压: 0~ ~25V测量精度 电容：±(1%+2字)电感：±(1%+5字)电流：±(1%+2字)电压：±(1%+2字)外形尺寸 350mm×230mm×190mm仪器重量 8kg

<铁岭>天正华意电气设备有限公司

铁岭电容电流测试仪接线及使用说明5.1前面板介绍名称说明输入端子警告，小心触电！小心触电。当校准器工作时，这些端子上有220VAC电压。在将导线连接到这些端子或从端子上取下导线时，请确保校准器和被校准装置处于不工作模式。当校准器执行RCD 校准时，这些端子会输出交流线电压。 为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试仪连接线的不同，分为两种接线方式。一种是将被校准漏电开关测试仪的电源线插头插到校准装置的接线插座上，再将校准装置的接线插座与校准装置INPUT端子连接。另一种是直接将漏电开关测试仪的连接线插入校准装置的INPUT端子。显示屏显示面板是一个256色有源 LCD 显示屏，用于显示校准器状态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕正下方的五个功能键的功能。详见下面的功能键部分进一步了解显示信息的详细内容。 功能键这五个不带标记的功能键的作用由每个键正上方的控制显示屏中的标记指示。在操作期间，功能会发生变化，这样就可以用这些键完成更多的功能。控制输出端子上输出信号的应用。显示屏中有状态栏指示是施加了输出信号（显示“测试中…”，表示运行），还是没有施加输出信号（表示待机）。包括用于键入电流的有效值、分断时间以及包含因子的10个数字键和确定键、删除键两个功能键。如设置跳闸电流为30mA，只需按和，然后按 “确定”即可。如输入数字有误，按“删除”即可。 光标1、光标2主要用于确定分断时间在波形上的起始和终止点5.2后面板介绍名称说明L’香蕉插孔与隔离变压器的火线相连E-香蕉插孔漏电流输出端，正常工作时，将“E-”端与隔离变压器“零线N”端短接N香蕉插孔与隔离变压器的零线相通，正常工作时，将“E-”端与隔离变压器“零线N”端短接注意：正常工作时，将“E-”端与“零线N”端短接，具体连线间第8章部分。
