| 产品参数 | |
|---|---|
| 产品价格 | 333/台 |
| 发货期限 | 3 |
| 供货总量 | 999999 |
| 运费说明 | 1 |
| 负荷开关 | 负荷开关 |
樊高电气销售部(遂宁市分公司)是一家专业生产销售 氧化锌避雷器工厂，通过质量体系认证企业。公司一直以专业、创新、发展为企业精神，秉承好产品、好技术、好工程的高品质观，凭着敬业的精神，经过十多年的沉淀和研究，使公司的团队更加完善，技术更加过硬，迅速崛起，成为全国生产 氧化锌避雷器的知名企业。
1、负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。
2、负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。在设计中合理选用负荷开关，对保障电网的、可靠运行有着重要意义。
3、负荷开关其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩;另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。

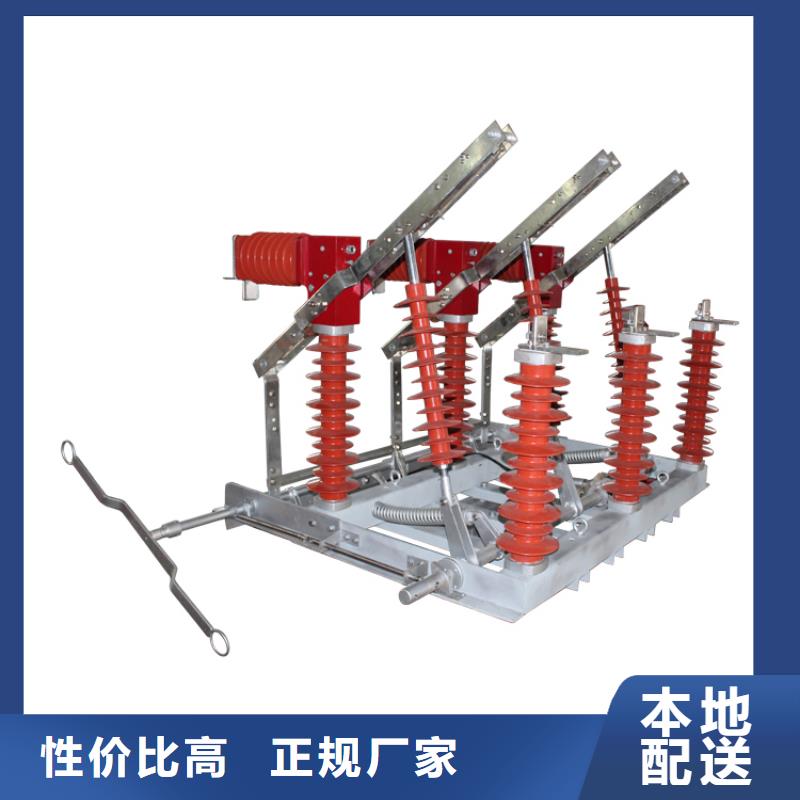

FKN12-12负荷开关
一、FKN12-12负荷开关概述：
FKRN12-12D系列压气式负荷开关----熔断器组合电器可以分合负载电流，过载电流，开断线短路电流。此开关适用于12KV及以下三相配电系统中，作为变压器，电缆，架空线路等电力设备的控制和保护之用；特别适用于城网，农网的终端变电站及箱式变电站。并适用于环网，双辐射供电单元的控制和保护。
FKRN12-12D系列压气式负荷开关可以分为负载电流和过载电流。
本系列产品具有结构紧凑，设计合理，连锁可靠，绝缘水平高的特点；弹簧储能操动机构使分，合闸速度不受操作者操作力大小的影响；电弧在钟形绝缘罩内熄灭，燃弧时的游离气体不会导致相间或对地绝缘强度的降低。钟形绝缘罩下部有挡板，关闭后隔绝了带电部分，踢狗了环网柜的防护等级，采用铜钨合金的弧触关和梅花状主触头，使开关到点可靠，电寿命长。该系列产品维修容易，操作方便，运行可靠。
本系列产品的设计和制造负荷下列标准：
GB3804《3-63KV交流高压负荷开关》
GB16926《交流高压负荷开关熔断器组合电器》
GB1985《交流高压隔离开关和接地开关》
IEC265《额定电压1KV以上52KV以下高压负荷开关》
IEC420《交流高压负荷开关---熔断器组合电器》
二、FKN12-12负荷开关正常使用环境
1.周围空气温度不高于+40°c，不低于-25°c。
2.海拔不超过1000m.
3.相对湿度：日平均值不大于95％，月平均值不大于90％，
4.周围空气盈不受腐蚀性或可燃性气体及水蒸气等明显污染。
5.无经常性的剧烈振动。
三、FKN12-12负荷开关工作原理及操作顺序
1.手动操作：合闸：将操作手柄插进操作连锁部件的负荷开关主轴孔内，按面板提示方向旋转，主轴带动四连杆储能机构使合闸弹簧被压缩，当机构过死点时，脱扣装置的扣板解扣，在合闸弹簧的作用下，开关迅速合闸。
分闸：反方向旋转操作手柄，主轴带动储能机构旋转，此时储能机构中的自锁装置被分闸杠杆解锁，在分闸弹簧的作用下，开关迅速分闸。
手动机构也可以装上电磁分励脱扣器，分闸是接通电源即可。
高压负荷开关操作机构按照的原则是：
操作机构应当按照在负荷开关的左侧，这样当人用右手操作时，其脸应当不是对准负荷开关，一旦有故障，人的脸不会受到电弧的灼伤。
有电源的进线（无论是上进线还是下进线）应当先与负荷开关的熔断器连接，如果发生故障，熔断器动作断开故障电流，后面的隔离开关不会受到很大的短路电流冲击。
高压负荷开关完全采用了真空开关管的灭弧优点以及相应的操作机构，由于高压负荷开关不具备开断短路电流的能力，故它在结构上较简单、适用于电流小、动作频繁的场合，常见高压负荷开关有户内型及户外柱上型两种。
高压负荷开关的种类很多，结构可分为油高压负荷开关，真空高压负荷开关，六氟化硫高压负荷开关，产气式高压负荷开关和压气型高压负荷开关等；按操作方式分为手动操作高压负荷开关和电动高压负荷开关两类，这些产品集中使用于配电网中，如环网柜中，目前较为流行的是真空高压负荷开关，高压负荷开关配用熔断器等设备随着我国城网改造工作的推进越来越受到重视，下面介绍两典型的高压负荷开关的结构特点与基本原理。
