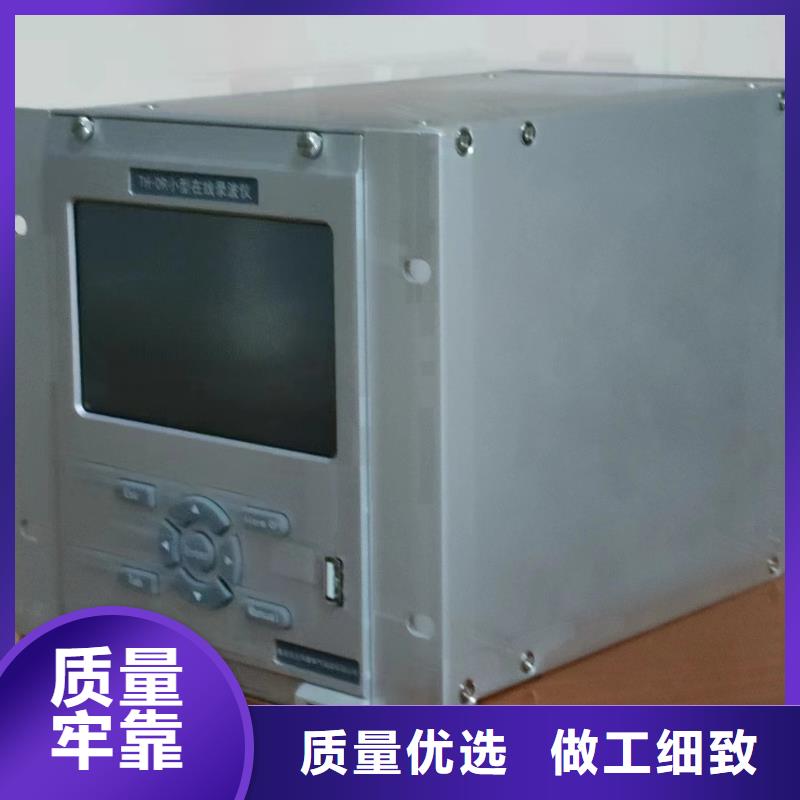

便携式故障录波仪，是以嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。 基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，可用于暂态电气信号的录制分析。 采用先进工控内核，结合嵌入式操作系统，、可靠地实现数据高级处理、传输、存储、显示功能。 录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。 录波仪主要功能包括：故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。 实时监测：录波仪接入了16路开关量24路模拟量。录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波同时计算3路，21次）、矢量图多4组，每组多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。 3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。 发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。 录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

录波仪试验数据导出仪器所保存的所有试验数据文件和试验报告文件都可以通过移动存储设备（U盘或移动硬盘）导出.仪器中所有的试验文件都是围绕试验模板程序而组织的，所以如果要查看某个试验的存储文件，必须首先从试验选择主界面进入对应的试验模板程序，然后在试验模板主界面点击“读取：按钮则会出现如图11所示界面。用户可以选择导出文件的类型，可选的项目包括：“试验文件”，“WORD报告文件”，“EXCEL数据文件”和“JPG图形文件”，选择要导出的文件类型后，软件会列出仪器当前所存储的所有试验文件，插上U盘，然后选择要导出的文件，则该文件会自动导出至U盘的WorkData文件目录下。注意：在该界面中点击清空存储器是指清空所插入的U盘WorkData下的所有文件。图11 数据导出3.8 数据保存与读取试验完成后点击软件主界面的保存按钮，则当前的试验数据会被保存至仪器，保存的文件名称格式为“××年××月××日××时××分××秒 试验类型”，只有在“查看数据”，“查看结果”，“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击试验模板程序主界面的读取按钮会出现图12所示界面，选择要读取的历史试验，则仪器进入查看历史数据或结果的状态，所保存的试验曲线，结果和当时的试验环境都会被重现。读取历史数据界面也可以存储器中所存储的历史试验文件。

录波仪二、运行准备2.1.PC机需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上处理器操作系统：Windows NT/2000/XP/Win7RAM : 2GB或以上显卡及显示器：1024×768/16bit色, 1280×960以上串行口（可选）：标准RS-232C串行口网络接口：802.3 100M2.2.运行准备2.2.1.设备通讯运行前，需要配置PC机与录波仪的通讯选择项。由PMR程序的”通讯设置”按钮或TRIAL程序的”菜单\设置\通讯设置”进入。在此选择通讯方式。在此页设置串行通讯口的参数。“本机端口”，指的是PC机的端口。在此页输入录波仪的IP地址。录波仪的IP地址显示在状态条上。1、串行口（COM）使用随机附带的专用串行通讯线连接PC机和录波仪。分别在PC机和录波仪上选择所用的串行端口，并选择相同的波特率。波特率的选择取决于通信线路的长度，如不改变串口通讯线，则不必更改。更改录波仪的串口设置后，应重新启动。2、网络（TCP/IP）录波仪的IP地址可在其本机设置。在录波仪运行后，从其状态栏读取IP地址，并填入此对话框的“IP地址”一栏。建议使用随机附带的直联网络线连接PC机和录波仪；如果是跨地域联网，应基于对网络充分了解做出正确的设置，并应确认所使用的网络线、交换机等设备处于良好的运行状态。2.2.2.参量配置部分参量配置内容可以在录波仪上进行；使用PC机软件，可以进行全部设置。运行前，至少应设置：1．模拟通道：名称、代号，额定值、变比。2．开关量通道：名称、代号、接入逻辑。3．派生量：根据需要配置派生量。
