直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

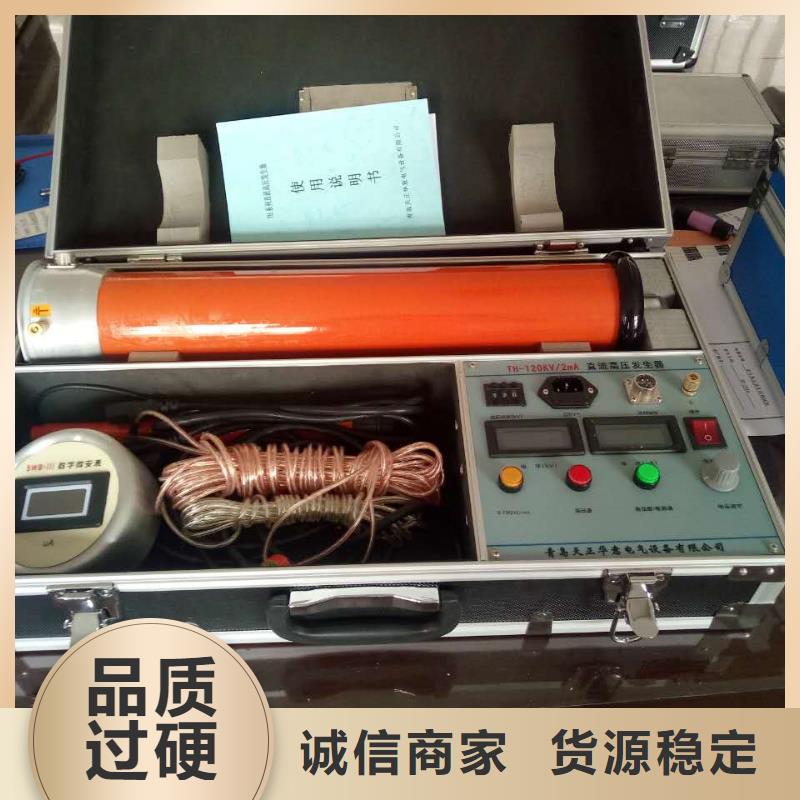

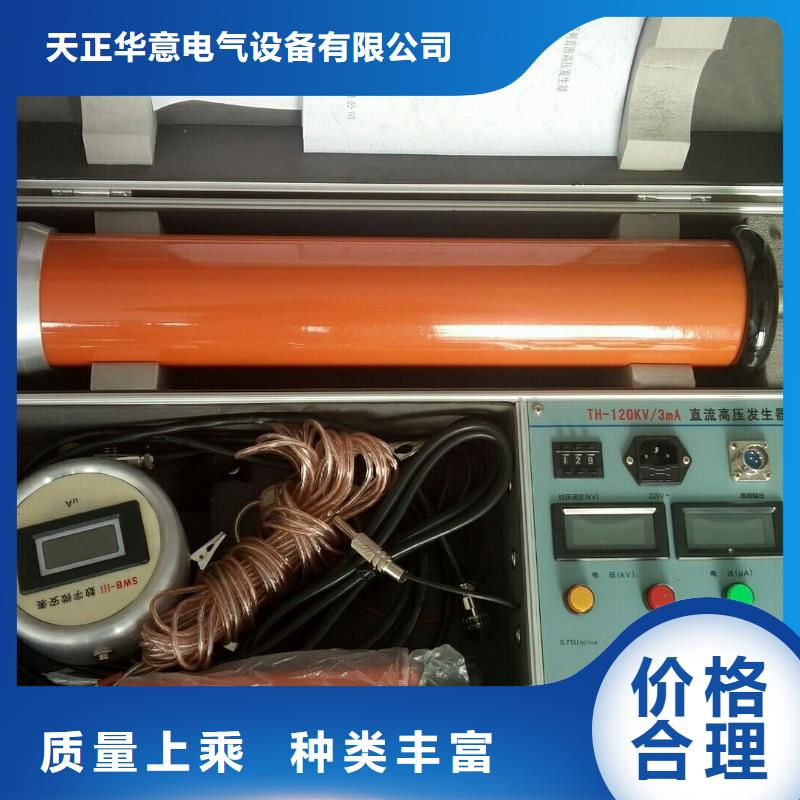

直流高压发生器数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。12. 提手。13.一节使用或二节使用测量转换开关。（2）．双节倍压筒示意图 1．高压引出接线柱（可连接微安表和水电阻或限流电阻） 2．均压球3．第二节倍压筒体4．一二节倍压筒连接法兰 5．节倍压筒体6．底座7．接地端子8. 中频输入五、操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。
