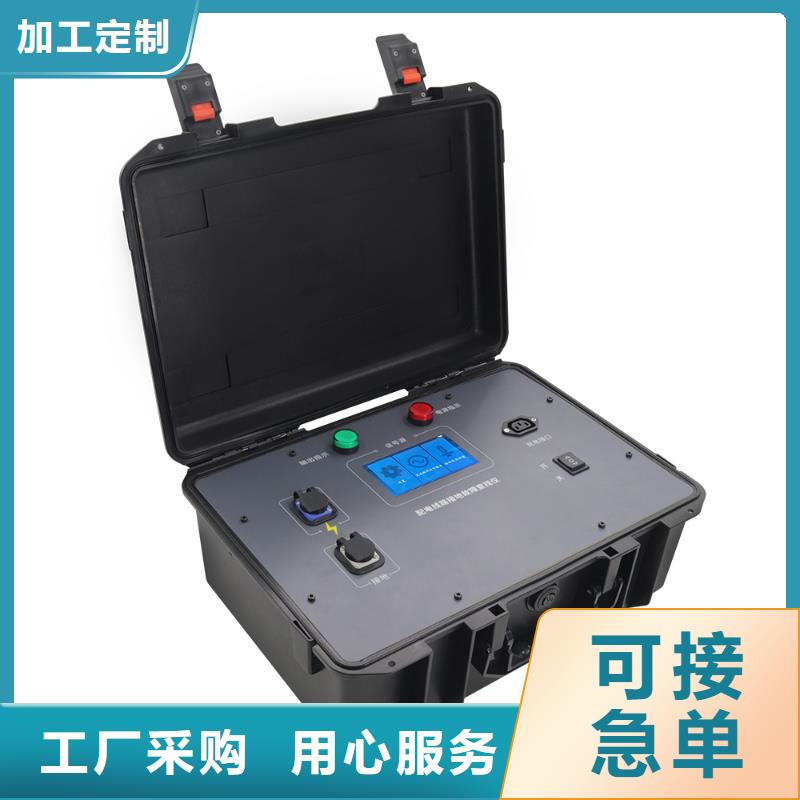

阿拉善架空线路故障测试仪在兼顾可靠性、便捷性的基础上，有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法，使停电查线更为准确、快捷、方便、轻松，具有传统方法无法比拟的优势。2工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。

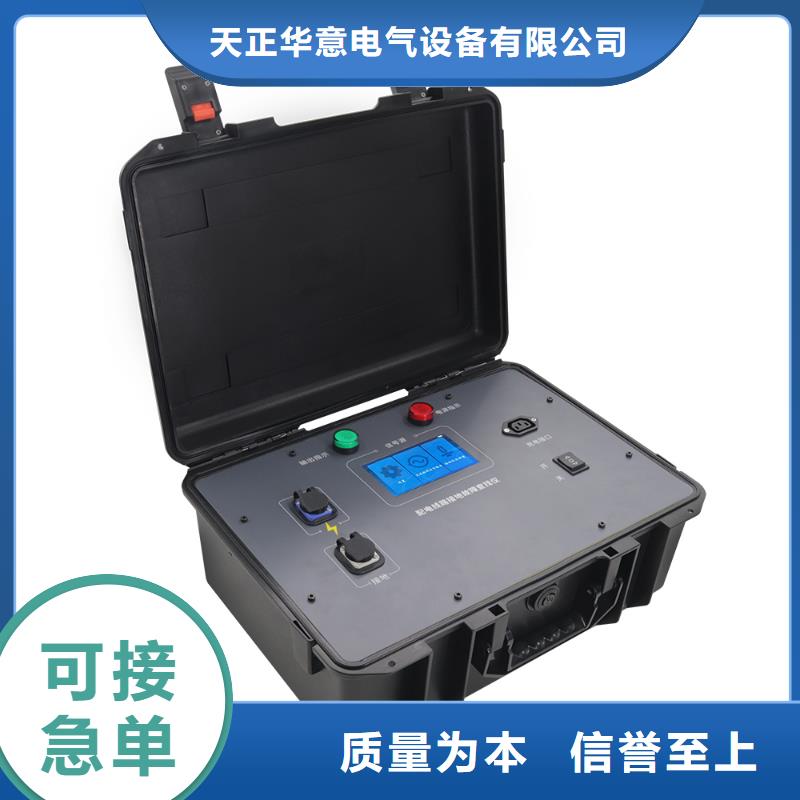

阿拉善架空线路故障测试仪在兼顾可靠性、便捷性的基础上，有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法，使停电查线更为准确、快捷、方便、轻松，具有传统方法无法比拟的优势。2工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。

<阿拉善>天正华意电气设备有限公司 架空线路小电流故障测试仪良心厂家

阿拉善架空线路故障测试仪系列非模拟整体性能试验标准3　术语与定义3.1　架空暂态录波型远传故障指示器由采集单元和汇集单元组成，安装在配电线路上，监测线路运行参数，检测和指示各类短路、接地故障，向配电主站上送监测信息和故障检测数据。3.2　采集单元安装在配电线路上，能判断并指示各类短路故障，采集、捕获单相接地故障特征数据，采集负荷电流等信息，并将故障信息、负荷电流等信息上传至汇集单元。3.3　汇集单元接收、处理采集单元上传的配电线路故障、电流等信息，同时与配电主站进行通信的单元，可采用架空导线悬挂安装或电杆固定安装方式。环境条件正常使用条件环境温湿度表4.1 工作场所环境温度和湿度分级级别环境温度湿 度使用场所范围℃变化率℃／min相对湿度％湿度g/m3C3－40～＋701.010～10035户外（）大气压力70kPa～106kPa。相对湿度在24h内相对湿度平均值不得超过95％。海拔高度安装场地的海拔不超过2000m。特殊使用条件（1）凡是需要满足 4.1 条规定正常环境条件之外的特殊使用条件， 由项目单位在招标文件中明确提出。对于安装在海拔高于 2000m 处指示器的外绝缘，应满足 GB/T 11022-2011 第 2.3.2 条的要求外观与结构(1)每套（只）指示器都应设有持久明晰的铭牌，应包含型号及名称、制造厂名、出厂编号、制造年月、二维码信息。(2)采集单元上应具有圆形（?25mm）相序颜色标识，安装对线路潮流方向有要求的采集单元应在外壳以“→”标识方向。(3)应具备硬件版本号、软件版本号、类型标识代码、ID号标识代码和二维码。(4)采集单元重量不大于1kg。(5)架空型故障指示器采集单元采用闪光形式指示报警。

阿拉善架空线路故障测试仪三相线路静电感应电压测量图（14）图（13）对应操作说明：根据需要测试的线路参数，按压面板上对应的数字键1～5可进入相应测试子项目，按[退出]键返回上级菜单。图（14）对应操作说明：按[确认]键测量三相静电感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印静电感应电压值，按[退出]键返回上级菜单。说明：进行静电感应电压测量时，严格按照屏幕提示要求操作，务必使用装置配套的高内阻静电感应电压测试绝缘棒在线路首端对三相测试。11.5 三相线路电磁感应电压及电磁感应电流（接地电流）测量菜单电磁感应电压测量图（15 ） 电磁感应电流测量图（16）图（15）对应操作说明：按[确认]键测量三相电磁感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印电磁感应电压值，按[退出]键返回上级菜单。图（16）对应操作说明：按[确认]键测量三相电磁感应电流值及合相电流值（三相电流矢量和），按[打印]键可打印电磁感应电流值，按[退出]键返回上级菜单。11.6 三相线路正序零序阻抗参数自动测试菜单正序零序阻抗参数自动测试图 正序零序阻抗参数结果显 ）对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相短路接地，按[预测]键仪器自动检测线路末端短路及接地状态并给出提示，预测通过后按[测试] 键仪器可自动测量三相正序阻抗参数和零序阻抗参数，测试完成后屏幕显示测试结果，按[打印]键可打印并存储测试结果，按[退出]键返回上级菜单。 三相线路正序零序电容参数自动测试菜单正序零序电容参数自动测试图 正序零序电容参数结果显示 对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相悬空，按[预测]键仪器自动检测线路末端是否有短路接地及悬空状态并给出提示，预测通过后按[测试] 键仪器可自动测试三相正序电容参数和零序电容参数，

<阿拉善>天正华意电气设备有限公司 架空线路小电流故障测试仪良心厂家

阿拉善架空线路故障测试仪 三相线路工频参数测试接线8.1 三相线路静电感应电压测试接线示意，如图（1）（图1）使用测试装置配置的高内阻三相静电感应电压测试绝缘棒，接入装置的电压测试通道，确认被测线路首端、末端悬空后进行线路静电感应电压测试，按照仪器显示屏幕对应提示要求进行相应操作。8.2 三相线路电磁感应电压、接地电流、工频参数测试接线示意，如图（2）（图2）被测线路末端短路接地，将线路首端测试引线的电压线、电流线分别接入装置对应端子，按照仪器显示屏幕菜单提示要求进行相应操作。8.3 三相线路正序、零序阻抗，正序、零序电容参数测试接线（同前图2）测试线路阻抗参数：要求线路末端三相短路接地，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序阻抗测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相接地是否良好，以免导致零序参数测试结果出现异常。提别提示：当遇到同塔并架线路阻抗参数测试时，测试前一定确认另一条非测试线路首末两端只可一端接地，不可两端同时接地，否者会导致被测试线路的零序阻抗值偏小，对正序阻抗参数无影响。测试线路电容参数：通知被测线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序电容测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相线路处于悬空状态，以免导致电容参数无法正常测试。

<阿拉善>天正华意电气设备有限公司
架空线路小电流故障测试仪良心厂家 <阿拉善>天正华意电气设备有限公司

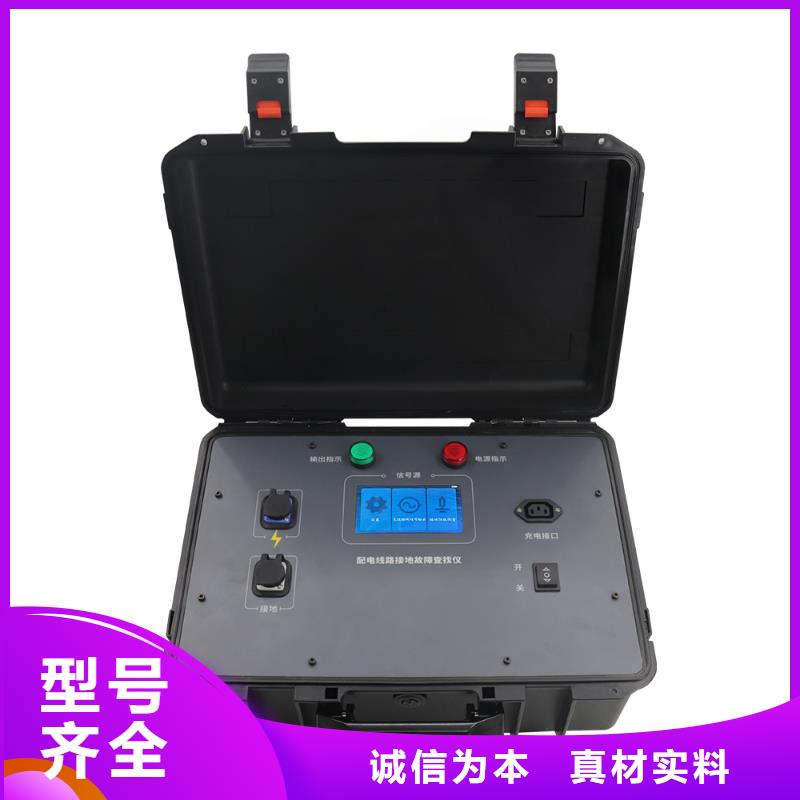

阿拉善架空线路故障测试仪单相接地故障点巡查使用前确保巡查装置各仪器电量足够。4.4.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态），此功能也可以检测正常运行线路的负荷电流。4.4.2单相接地故障点定位在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“异频信号”， 按下“确定”按键，仪器自动输出电流至40mA。）建议使用二分法，将钳表）沿故障线路巡查，实时查看信号接收定位器显示的异频电流值（使用方法见1.3）。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。）检测完成，关闭所有设备电源，对信号发生装置进行充电。高阻接地查找在信号发生装置关机状态下，接地线将主机可靠接入大地，同时将将挂钩拉闸杆接入故障线路（三个挂钩同时短接接入三相），打开装置电源，选择档位开关进入“摇表信号”，按下确定键输出摇表信号，测试绝缘电阻，10s后显示测试数据建议使用二分法拉路法确定接地故障点，即拉掉某一边或某一路，摇表测试为更大值时， 此边或此路为故障电路。?检测完成，关闭所有设备电源，对信号发生装置进行充电。注意事项在每次使用前应检查产品信号发生装置、信号采集器、信号接收定位仪电池电量足够；）本设备必须在故障线路停电的情况下操作，信号输出线与被检测故障线连接与断开应采用绝缘杆操作；设备在注入异频电流时具有一定的电压，操作时确保接地良好并注意；在使用信号采集器检测时，必须在静止状态下检测多次确保数据稳定准确；操作完毕后，要将信号输出端对地放电；为减少故障定位仪的电量消耗，建议在现场暂停巡检时退出异频发送，再次继续检测时重新打开电源使其工作。启用一台发生装置配置多台信号采集接收器时，需确保信号采集器和信号接收器地址一一对应且不能重复。信号采集器地址在仪器背面显示(编码尾号数字)且不能修改，信号接收器地址在“检测本机电压”中显示可以通过上下按键修改。长期未使用本巡查装置时，定期对装置充电。请使用之前，详细阅读本仪器说明书。使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。常见故障处理当信号发生装置，打开电源，指示灯不亮，可能电池没电，请充电；

<阿拉善>天正华意电气设备有限公司
<阿拉善>天正华意电气设备有限公司 架空线路小电流故障测试仪良心厂家
<阿拉善>天正华意电气设备有限公司 架空线路小电流故障测试仪良心厂家

阿拉善架空线路故障测试仪新的电网改造工程“三相三线”供电方式增强了配电线路的绝缘水平，提高了供电可靠性，减少了线路损耗。但也经常发生单相接地故障，特别是在大风、暴雨、冰雹等恶劣天气情况下，接地故障频繁发生，严重影响了电网的正常运行。故障发生后，由于线长范围广，采用传统的方法进行排查，很难快速准确查到故障点。配电线路单相接地故障点巡查装置（简称：巡查助手），用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。对于瓷瓶击穿、避雷器击穿等隐蔽性接地故障，查找快速，减小线路检修人员的工作强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。钳表与接收器技术规格检测方式钳形CT，积分方式传输方式433MHz无线RF传送，传输距离约30mLCD尺寸62mm×44mm装置尺寸长100mm×厚35mm×高204mm钳口尺寸Ф50mm 测量范围0.1mA～1200A（50Hz）0.1 mA～200 mA（22Hz）采样频率2次/秒分 辨 率0.1mA测试精度±2％±5dgt （23℃±5℃，80％RH以下） 数据存储200组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满线路电压线路带电不超过35kV（带绝缘杆操作）数据保持检测模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消保持数据查阅“MR”符号指示，能上下翻阅所存数据超量程溢出显示“OL A”符号显示无信号指示当手抄器未收到发射信号时动态显示“NO SIGNAL- - - -”符号自动关机若不检测时约15分钟后，装置自动关机电源DC6V 4节7号碱性电池，无线接收：5节1.5V5号碱性电池电池电压当电池电压低于5.4V时，电池电压低符号 显示，提醒更换电池 装置重量钳表和手抄器总重量2.5Kg（含绝缘杆和电池）工作环境温湿度-10℃～40℃； 80％Rh以下存放环境温湿度-10℃～60℃； 70％Rh以下干扰不受433MHz同频信号干扰绝缘杆尺寸伸缩式令克棒0.9米/节（4节）绝缘强度AC 40kV/rms (绝缘杆与钳芯之间)结构防滴漏Ⅱ型

<阿拉善>天正华意电气设备有限公司 架空线路小电流故障测试仪良心厂家

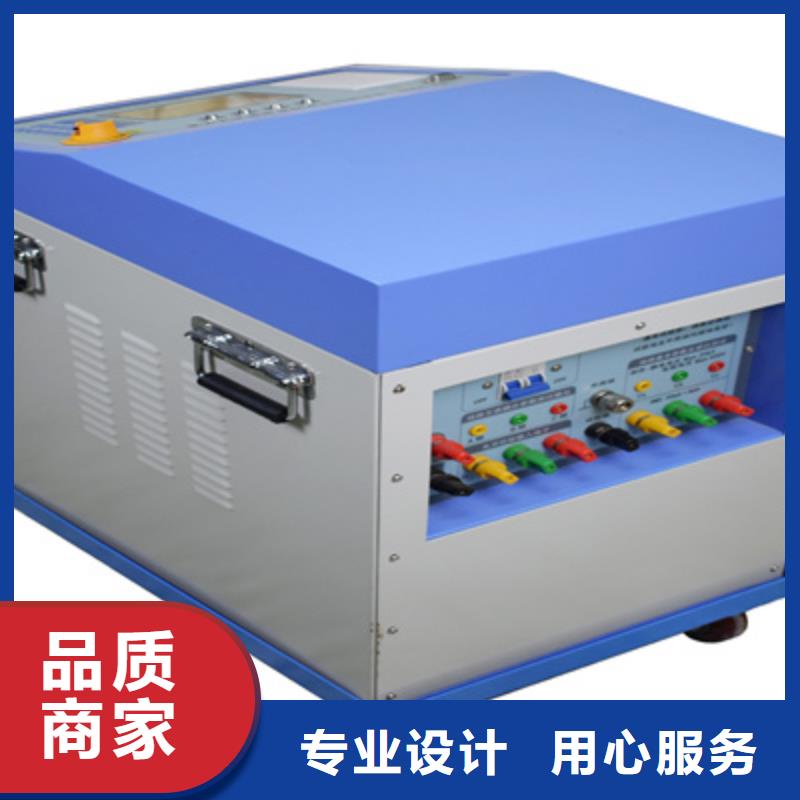

阿拉善架空线路故障测试仪 二相输电线路的正序阻抗、零序阻抗、正序电容、零序电容；h) 同杆并行二相输电线路回路之间零序互阻抗和零序耦合电容；现场实测时，根据测试对象及其测试项目，由主机内置的对应程序控制试验接线的变换(含：接地操作等)、隔离变压器的输出(频率、电压)、数据采样、计算分析的自动依次完成。机箱采用框架式结构，选用扣板式面板安装，将显示屏幕、打印机、键盘、供电指示灯、电源启动按钮、报警灯、USB数据接口等集中在正面。外部接线端子集中在机箱背面，凹入背板平面以下，在接线板引出了3个外部电流输入端子，方便仪器检定时接入标准源校准装置测试准确度。设备外形尺寸符合人体工程学原理，测试人员可直立操作仪器，机箱两侧面装有搬运把手，机箱底部嵌入在带有万向脚轮的平板小车上，以便运输和现场装卸、移动，整台测试装置重量依据型号规格控制在60～85kg以内。2 线路工频参数测试依据2.1 中华人民共和国标准《GB50150－2006　电气装置安装工程电气设备交接试验标准》第25.0.1.2 条：架空电力线路的试验项目应包括：测量35kV以上线路的工频参数。2.2 中华人民共和国电力行业标准《DL/T 782 －2001 110kV及以上送变电工程启动及竣工验收规程》第5条：工程带电启动应具备的条件中第5.3.6要求：送电线路带电前的试验（线路绝缘电阻测定、相位核对、线路参数和高频特性测定）已完成。

<阿拉善>天正华意电气设备有限公司 架空线路小电流故障测试仪良心厂家

阿拉善架空线路故障测试仪 抗干扰能力，内置的工频干扰抑制装置可抵御被测线路首末两端接地后，被测线路上工频干扰电流在20A～100A条件下的线路参数可正常测试，抗干扰的原理是将装置的隔离变压器经过特殊设计辅以感应电压抑制模块将线路上的干扰电压对地形成低阻泄放通道。3.7 线路阻抗参数测试频率选择45Hz和55Hz双频自动测试，具有更好的测试等效性。电容测试频率选择260Hz单频测试，解决了超短距离线路电容参数的测试准确度的难题。3.8 装置内部的异频电源具有良好细度的步进升压控制，通过预检程序可自动调整电源输出电压和电流，解决了超短线路和大截面电缆的参数测试难题。3.9 采用数学算法和选用16位高精度AD芯片，保证了装置异频输出信号的纯净度和高保真度，在测试信号与干扰信号为1：20倍的情况下，可以准确将异频测试信号和工频干扰信号彻底分离，从而准确测试线路工频参数。3.10 测试装置采用单相220V供电，方便现场使用单相发电机供电完成所有测试项目，并具有工作电源误接380V报警保护功能。3.11 高可靠性，装置内部异频电源具有过压、过流、短路、过热等多重保护，在操作面板配有手控急停按钮，保证了参数测试现场出现任何意外情况下即时手动关闭试验电源输出，同时装置自动将首端线路三相接地，保证了设备和测试人员的。

<阿拉善>天正华意电气设备有限公司

阿拉善架空线路故障测试仪近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。本产品是用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。二、组成、工作原理及操作步骤在农村的配网线路中接地更为常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。

阿拉善架空线路故障测试仪 电网公司发布的《架空输电线路管理规范》第十五条 工程正式投产前，应做好以下工作：(2)线路电气参数测试合格，相位核对无误，线路……等。2.4 中华人民共和国电力行业标准《DL/T559－2007　220kV-750kV电网继电保护装置运行整定规程》及《DL/T584－2007　3kV-110kV电网继电保护装置运行整定规程》要求下列参数用于整定计算时必须使用实测值：1）三相三柱式变压器的零序阻抗；2）66kV及以上架空线路和电缆线路的阻抗；3）平行线之间的零序互感阻抗；4）双回路的同名相间和零序的差电流关系；5）其他对继电保护影响较大的有关参数；2.5 中华人民共和国行业标准《DL/TkV交流架空输电线路工频参数测量导则》。3 测试系统的主要功能及特点3.1 装置除D型号外，其余型号装置全部配有高内阻感应电压测试附件，接入装置测试通道后可快速准确完成三相、二相输电线路在线路末端开路情况下的静电感应电压及相位角度测量。可完成三相、二相输电线路在线路末端短路接地情况下的被测线路各相工频电磁感应电压、工频干扰电流、相位角度及零序工频干扰电流的测量。3.3 对三相、二相输电线路（含直流输电线路及直流接地极线路）的正序阻抗、零序阻抗、正序电容、零序电容等参数的自动测试，线路测试首端的接线倒换全部在装置内部自动完成，只需要对三相、二相线路首端接一次线，末端改变一次接线（接地或悬空）即可完成所有测试项目，极大地提高了现场测试工作效率。3.4 在装置内部加装了三相大电流继电器自动控制被测试线路三相、二相首端线路侧的接地操作，配合对正序、零序测试接线的变换和信号采集，测试过程不需要任何人工倒换首端测试接线，避免因改换接线时线路感应电压对试验人员的伤害，保证了仪器设备的。3.5 8路各自独立量程的电压、电流测量通道，保证了对多回同杆或平行线路回路之间的零序互阻抗和零序耦合电容的准确测试，同时测试出因互感引起的单相不平衡度和耦合引起的电压不对称度，方便调度部门调整线路保护整定参数。

阿拉善架空线路故障测试仪友好的人机交互界面：?仪器屏幕的顶部状态栏实时显示电量状态、无线连接状态等信息，底部状态栏显示仪器的软件、硬件版本以及产品编号等。?主机三按键简洁设计，操作简单、方便灵活。?仪器具有多状态提示、报警提示窗口，便于用户了解仪器工作状态及检测状态。?参数设置简单灵活、直观，同时具有简洁的帮助说明。3.17智能电源管理：?剩余电量提示、低电量报警、长时间闲置提示、背光自动调节；当电池电量低时，仪器将自动禁止启动测量，以防止锂电池过放电。3.18统计信息管理：?主机具有总开机时间、本次开机时间、本次启动时间的统计功能。?接收器能够保存140条的故障信息功能，便于用于查找检测状态情况。4技术指标4.1主机输出特性：4.1.1输出频率：0.5Hz4.1.2开路电压：3000V4.1.3输出电流：40mA4.1.4接地电阻范围： 0~100kΩ4.1.5检测线路长度：100km4.1.6电流输出精度：±1mA4.1.7显示方式：中文480×270彩色液晶，背光功能4.1.8LCD尺寸：4.3寸4.1.9工作电源：内置锂电池或外置充电器，充电输入100-240VAC，50/60Hz4.1.10充电电压：16.8V4.1.11充电电流：3A4.1.12充电时间：约4小时4.1.13工作时间：大于4小时4.2无线通讯距离：小于50m。4.3采集器：4.3.1检测方式：直流电流测试钳4.3.2传输方式：433Mh无线传送4.3.3传输距离：小于50m4.3.4钳口尺寸：Φ48mm4.3.5测量范围：4mA-50mA4.3.6准确度 ：±(读数×1％＋4)4.3.7工作时间：7h4.3.8电 源：7号碱性干电池（1.5V＊4）4.4接收器:4.4.1显示方式：中文全彩液晶，背光功能4.4.2传输方式：433Mhz无线传送4.4.3传输距离：小于50m4.4.4工作时间：6h4.4.5LCD尺寸：2.4寸4.4.6电 源：7号碱性干电池（1.5V＊4）4.4.7故障电流阈值： 10mA 4.5体积：主机 320×272×145mm采集器 254×76×31mm接收器 165×83×32mm4.6质量：主机： 4.5kg采集器： 0.28kg接收器： 0.22kg4.7使用条件：温度 -10℃－55℃湿度 ≤95％海拔
