鄂尔多斯非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录

鄂尔多斯非线性电阻测试仪技术参数1.输出电压：200～1600V可调（步进值25V）满足各类计数器动作电压；2.电 容 量：10uF；3.放电电流：大于100A，输出冲击电流符合波形8/20μS；4.电流校验：输出校验电流 0.5～20mA可调（根据表头 电流值设置），可进行5档步进设置，步进值可调；按设置值自动输出，自动停止；电流方式峰值/有效值可选，满足各类监测仪的表头校验；输出精度1%；5.计数器归零： 设置上限可达999；设置后自动动作，自动计数；清零后自动停止，无需人为干预；6.存储空间：仪器自带大容量存储芯片，存储数据可达500条；7.供电方式：可充电锂电池，一次充满电，可进行动作测试2000次以上；8.电池容量：12V/3200mAH9.仪器外型：238mm×134mm×45mm。10.仪器重量：1kg。四、性能特点1.触摸屏+按键操作：触摸屏与按键均可操作，满足不同客户使用习惯。2.一键测试：通过计数快捷键，可一键完成动作测试；3.U盘导出：可使用U盘将存储数据导出。4.可靠：仪器外壳采用ABS塑料材质，高压输出无金属外露，操作者有保障，不会被电击；5.测试方便：本仪器配件中配有一套测试线，同时还有一个拉杆线，能够满足不同试验方式的需要。6.日历时钟：仪器自带标准日历时钟功能，并可进行设置修改。五、使用方法1、接线将黑色线一端接测试仪接地端另一端接计数器接地端。红色线或拉杆线接测试仪高压输出端另一端接计数器高压端，

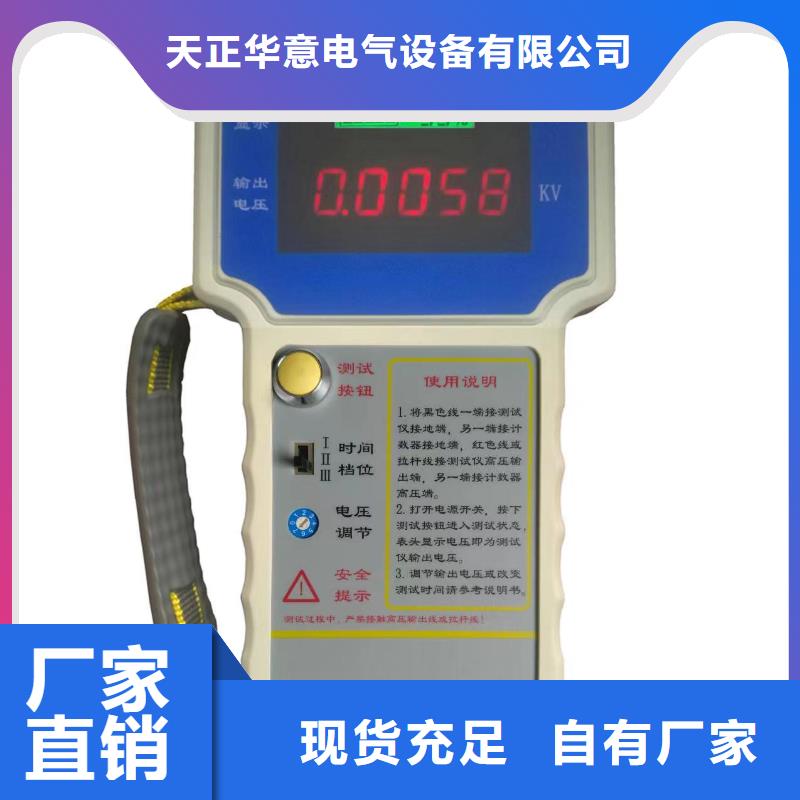

鄂尔多斯雷电计数器动作校验仪 出厂价 <鄂尔多斯>天正华意电气设备有限公司

鄂尔多斯非线性电阻测试仪技术指标1.电源：220V、50Hz或内部锂电池供电2.测量范围：泄漏电流 0-10mA（可扩展）； 电压 30-100V（可扩展）；（选配二：电场强度输入范围：30kV/m~300kV/m。）3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值。避雷器功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>400米（可扩展）6.锂电池参数：充电时间 > 6小时 连续工作时间 > 4小时间断工作时间 > 8小时7.仪器尺寸： 主机36cm×26cm×14cm 配件箱42cm×33cm×20cm8.仪器重量： 主机5.0kg 配件箱9.0kg四、仪器面板介绍图2测试仪面板如图2所示，测试仪分为主机和PT测试单元两部分。PT测试单元：采集PT二次侧电压（或选配二：B相感应板电场强度信号），通过有线或无线方式将信号发送给主机。

鄂尔多斯非线性电阻测试仪技术指标1.工作电源：AC220V/50Hz；若选配内带高能锂离子电池，内部电池供电，充电时间>3小时，连续工作时间>8小时。2.测量范围：泄漏电流:0-10mA（可扩展）； 电压:30-100V（可扩展）；220V电场强度输入范围：30kV/m~300kV/m（选配）。3.测量准确度：电流：全电流>100μA，±5%读数±1个字；电压：基准电压信号>30V时，±2%读数±1个字；4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值，避雷器功耗。 5.电压基准信号取样方式：20米（可扩展）6.仪器尺寸： 主机360mm×260mm×140mm 7.仪器重量： 主机5.0kg 四、仪器面板介绍图2PT信号航插：接PT二次电压信号或感应板信号。氧化锌避雷器泄漏电流按有效值分为0-2mA / >2mA两个档。电流航插：接氧化锌避雷器泄漏电流信号。接地端：接地端必须接地，泄漏电流通过接地端流向大地。打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。RS232：RS232是与计算机相连的串口通信接口，是用户选配接口。LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。液晶： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。键盘：由上、下、左、右、确定、打印、保存、退出8个键组成，是用户和设备交互的终端。电源开关：一般接AC220V外部电源，并带保险切断\闭合外部电源；若选配内带高能锂离子电池，切断\闭合供电电池电源。充电端：若选配内带高能锂离子电池，仪器带此端子，接入充电器充电。 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪 过电压保护器测试仪 过压保护器测试仪 非线性电阻测试仪 氧化锌阀片测试仪 发电机灭磁特性测试仪 感应式氧化锌避雷器阻性电流测试仪 过电压保护装置测试仪 电器设备耐压综合试验仪 压敏型过电压保护装置测试仪

<鄂尔多斯>天正华意电气设备有限公司 鄂尔多斯雷电计数器动作校验仪 出厂价

鄂尔多斯非线性电阻测试仪二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。消谐电阻器参数测试仪4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80％ RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10％ 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、面板：六、操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、1.0mA 、3.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；

<鄂尔多斯>天正华意电气设备有限公司
<鄂尔多斯>天正华意电气设备有限公司

鄂尔多斯非线性电阻测试仪技术指标1.工作电源：AC220V/50Hz；若选配内带高能锂离子电池，内部电池供电，充电时间>3小时，连续工作时间>8小时。2.测量范围：泄漏电流:0-10mA（可扩展）； 电压:30-100V（可扩展）；220V电场强度输入范围：30kV/m~300kV/m（选配）。3.测量准确度：电流：全电流>100μA，±5%读数±1个字；电压：基准电压信号>30V时，±2%读数±1个字；4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值，避雷器功耗。 5.电压基准信号取样方式：20米（可扩展）6.仪器尺寸： 主机360mm×260mm×140mm 7.仪器重量： 主机5.0kg 四、仪器面板介绍图2PT信号航插：接PT二次电压信号或感应板信号。氧化锌避雷器泄漏电流按有效值分为0-2mA / >2mA两个档。电流航插：接氧化锌避雷器泄漏电流信号。接地端：接地端必须接地，泄漏电流通过接地端流向大地。打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。RS232：RS232是与计算机相连的串口通信接口，是用户选配接口。LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。液晶： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。键盘：由上、下、左、右、确定、打印、保存、退出8个键组成，是用户和设备交互的终端。电源开关：一般接AC220V外部电源，并带保险切断\闭合外部电源；若选配内带高能锂离子电池，切断\闭合供电电池电源。充电端：若选配内带高能锂离子电池，仪器带此端子，接入充电器充电。 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪 过电压保护器测试仪 过压保护器测试仪 非线性电阻测试仪 氧化锌阀片测试仪 发电机灭磁特性测试仪 感应式氧化锌避雷器阻性电流测试仪 过电压保护装置测试仪 电器设备耐压综合试验仪 压敏型过电压保护装置测试仪

<鄂尔多斯>天正华意电气设备有限公司 鄂尔多斯雷电计数器动作校验仪 出厂价

鄂尔多斯非线性电阻测试仪试验二、灭磁过电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接，确保灭磁开关处于分开状态拔出发电机碳刷、转子接地保护装置和转子电压表的保险拔出，功率柜直流输出侧刀闸保持在断开位置，断开轴电压抑制回路。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。灭磁过电压试验接线图如下所示：图七、过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！过电器保护测试仪 避雷器测试仪器 工频放电电压的测试 工频放电电压的测试仪 工频放电电压的测试装置 过电压保护器试仪 过电压保护器检测仪 灭磁过电压测试仪 灭磁和转子过电压保护试验 励磁系统的灭磁及过电压性能测试

<鄂尔多斯>天正华意电气设备有限公司
鄂尔多斯雷电计数器动作校验仪 出厂价

鄂尔多斯非线性电阻测试仪二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。消谐电阻器参数测试仪4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80％ RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10％ 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、面板：六、操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、1.0mA 、3.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；

鄂尔多斯非线性电阻测试仪本产品是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器及大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10mA的V-A特性试验，测量无间隙氧化锌避雷器(U1mA和0.75 U1mA下直流泄漏电流)或氧化锌非线性电阻ZnO阀片（U10mA和0.5U10mA下的泄漏电流）的专用仪器。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。产品符合以下标准相关要求《GB／T16927.1—2011高电压试验技术第1部分一般定义及试验要求》《DL/T474.2-2006现场绝缘试验实施导则直流高电压试验》《GB11032-2010-交流无间隙金属氧化物避雷器》《DL474.5—92现场绝缘试验实施导则—避雷器试验》《DLT489-2006大中型水轮发电机静止整流励磁系统及装置试验规程》2性能特点2.1.仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.2.仪器内置大容量可充电高能锂电池组供电，可连续使用8小时以上，能满足各类试验现场。2.3.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光报警提示，对现场使用人员有良好的提示作用。2.4.仪器主机内置32位高速处理器，具有强大的数据处理能力，高速热敏打印机可即时打印测试报告。2.5.全中文液晶显示，人机界面良好，操作简单直观。

<鄂尔多斯>天正华意电气设备有限公司 鄂尔多斯雷电计数器动作校验仪 出厂价

鄂尔多斯非线性电阻测试仪、消谐电阻器参数测量仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按颜色相连接；如图1所示图12、打开电源开关，仪器软件启动完成进入测试界面后进入测量选项。3、按照消谐器类型进行测试，先选择要测试的电流档位，再根据仪器右侧菜单选择“自动”或“手动”模式，点击“启动”完成测试；如选择“手动”模式，则需要点击“↑增加”或“↓减小”手动调节电压。4、启动设备后，设备对消谐器施加试验电压，当通过消谐器的电流等于试验值时，测量工频电流（峰值/2）下的电压 U（峰值/√2）值。电流选择：点击屏幕上的电流选项，选择所需要检测的电流档，仪器自动测试所选电流档对应的电压值绘制伏安特性曲线。5、打印结果：点击“打印”按钮，打印机将自动输出本次测试结果。六、消谐电阻器主要电气性能参数表技术参数系统标称电压 10kV（6kV） 35kV（20kV）工频电流1mA（峰值/ 2）下电压U 1mA（峰值/ 2）V 280～350 800～1000工频电流10mA（峰值/ 2）下电压U 10mA（峰值/ 2）V 800～1000 2000～2500直流电流 1mA 下的直流电压 280～350 800～1000直流电流 10mA 下的直流电压 800～1000 2000～2500非线性系数 α 0.3～0.45 0.25～0.40工频放电电压a 下限 1500 3000上限 2200 4000a工频放电电压仅适用于并联限压间隙的碳化硅消谐器。备注：非线性系数计算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事项1、在测试状态下仪器有高压输出，禁止接触被测试品。2、一定要在断电情况下，更换测试件，进行下一组测试。 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪 过电压保护器测试仪 过压保护器测试仪 非线性电阻测试仪

<鄂尔多斯>天正华意电气设备有限公司

鄂尔多斯非线性电阻测试仪消谐器是安装在6kV～35kV电压互感器一次绕组Y0中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够很好抑制涌流和PT铁磁谐振，并且不影响变压器的正常运行。消谐器在使用过程中由于吸收空气中的水分或者通过较大的电流，额定参数会发生变化，如变化超过厂家技术参数表中的范围，应进行维修或更换。消谐器的能否正常工作，至关重要，为核实消谐器是否合格，应定期对其特性参数进行检测。由于消谐器采用大功率非线性材料制作，其阻值会随电流变化，普通方式无法准确测量它的实际阻值和真实特性。本仪器能够按照规程全自动快速检测LXQ型消谐器实际工频特性参数，并显示出伏安特性曲线，可以准确地反映消谐器的真实状态。注：LXQ型表示裸露的无须外瓷套保护的压变中性点用消谐阻尼器。二、主要功能特点：1、测试仪采用32位CPU和高压数据采样模块，检测快速准确。2、内置高压电源，无需外接升压器，单机快速完成检测。3、测量范围适用于LXQ型6kV～35kV消谐器全部常用电流指标.4、采用彩色触摸屏液晶显示器，全中文菜单，可清晰显示检测数据和曲线图。5、自带微型快速打印机，可现场打印检测结果。6、参考标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》7、自动给出伏安特性曲线图；8、可选择电压峰值或有效值。9、仪器轻巧、便捷适用于现场使用。三、主要技术参数：1、工作电压AC:220V±10%?50Hz.2、输出电压AC：0 V～3000 V； 3、输出电流AC：0 mA～10 mA； 4、测量精度为±3%。5、测量范围：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、环境温度：-20℃～50℃； 7、环境湿度：≤80%； 8、使用环境：户内和户外；9、体积/重量：30X20X20cm/8Kg

<鄂尔多斯>天正华意电气设备有限公司 鄂尔多斯雷电计数器动作校验仪 出厂价

鄂尔多斯非线性电阻测试仪警告！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图。2、彩色LED触摸式显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值双卡显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。 灭磁及过电压性能测试仪 励磁系统的灭磁及过电压测试仪 励磁系统灭磁及过电压测试仪 励磁系统灭磁过电压性能测试仪 励磁系统灭磁及过电压性能测试仪 发电机灭磁过压保护装置 灭磁过电压测试装置 发电机综合特性测试仪 灭磁过电压和耐压测试仪 灭磁过压直流特性测试仪

<鄂尔多斯>天正华意电气设备有限公司 鄂尔多斯雷电计数器动作校验仪 出厂价

鄂尔多斯非线性电阻测试仪、消谐电阻器参数测量仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按颜色相连接；如图1所示图12、打开电源开关，仪器软件启动完成进入测试界面后进入测量选项。3、按照消谐器类型进行测试，先选择要测试的电流档位，再根据仪器右侧菜单选择“自动”或“手动”模式，点击“启动”完成测试；如选择“手动”模式，则需要点击“↑增加”或“↓减小”手动调节电压。4、启动设备后，设备对消谐器施加试验电压，当通过消谐器的电流等于试验值时，测量工频电流（峰值/2）下的电压 U（峰值/√2）值。电流选择：点击屏幕上的电流选项，选择所需要检测的电流档，仪器自动测试所选电流档对应的电压值绘制伏安特性曲线。5、打印结果：点击“打印”按钮，打印机将自动输出本次测试结果。六、消谐电阻器主要电气性能参数表技术参数系统标称电压 10kV（6kV） 35kV（20kV）工频电流1mA（峰值/ 2）下电压U 1mA（峰值/ 2）V 280～350 800～1000工频电流10mA（峰值/ 2）下电压U 10mA（峰值/ 2）V 800～1000 2000～2500直流电流 1mA 下的直流电压 280～350 800～1000直流电流 10mA 下的直流电压 800～1000 2000～2500非线性系数 α 0.3～0.45 0.25～0.40工频放电电压a 下限 1500 3000上限 2200 4000a工频放电电压仅适用于并联限压间隙的碳化硅消谐器。备注：非线性系数计算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事项1、在测试状态下仪器有高压输出，禁止接触被测试品。2、一定要在断电情况下，更换测试件，进行下一组测试。 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪 过电压保护器测试仪 过压保护器测试仪 非线性电阻测试仪

---
