临汾变压器油色谱在线监测系统 数据备份图6.7 数据还原6.3.4 增加与设备增加设备功能键实现受检变压器的添加功能。本使用手册以TCP/IP通讯方式说明受检变压器的添加。如图6.8、6.9：图6.8增加受检变压器地址定义图6.9通过设置形成的受检变压器树状列表如受检变压器定义错误或需要在系统中设备，鼠标点击该设备，使用设备功能键，显示图6.10，点击“是”，即可该设备。图6.10 设备6.3.5 报警列表报警列表是用来对选定受检变压器日常监测数据报警状态进行查询的功能模型。通过报警列表可查询该受检变压器的全部报警状态。图6.11 报警列表6.3.6 退出使用退出功能键，系统将关闭退出。图6.12 报警列表6.4数据查询数据查询功能主要由两部分组成：日报表与历史数据。日报表数据将提供数据立方图、日监测数据表、谱图及故障诊断结果等功能；历史数据提供浓度报表、综合报表及数据趋势图等功能。日报表除提供所示图表功能外，用户可通过日报表界面的导出功能键。实现数据的导出功能，将数据保存在用户指定的位置。参照图 。

<临汾>天正华意电气设备有限公司

临汾变压器油色谱在线监测系统 本仪器内部装有高灵敏度检测器，此型号仪器必须在有高纯载气（99.999％氮气或氩气）的情况下才能正常开机工作，否则会严重损坏仪器。3.除本仪器的生产商以外，请不要自行拆装仪器！如果用户自行拆装仪器，本公司将终止进行保修服务和相关的后续维修服务，其后果由用户自行承担。友情特别提示尊敬的用户：感谢您选择了本公司生产的变压器油色谱仪！本装置是按照规程青岛天正华意电气设备有限公司是根据GB/T26983标准生产制造，为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的知识。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！

变压器油色谱在线分析系统全国发货临汾

临汾变压器油色谱在线监测系统文件号的输入即将光标移至文件处依次按《8》＋《确认》键即可。此时文件为8，则仪器内所有设置的参数为8号文件内容，若输入其它文件号，则8号文件自动储存。若要找回8号文件的内容，只需将文件号输入为8并按确定键即可。图十八 辅助功能图十九 仪器参数界面 按《Menu》键，则状态栏显示〡用户配置〡仪器参数〡保护温度〡秒表 并将光标右移至《仪器参数》栏，再按确定《确认》键，则显示屏变为[图十九]界面此界面为仪器参数界面，仪器在出厂已校好，用户一般不要随意改动。“启动记录”它记录了仪器启动的次数。保护温度的设置：在保护温度的界面下设置各加热区的保护温度。保护温度的设置，要高于使用温度的20℃。实际温度超过设置的保护温度时，仪器将报警并停止所有的加热。按《Menu》键，状态栏显示 用户配置〡仪器参数〡保护温度〡秒表〡，将光标移至《秒表》，按确定《确认》键，则显示屏显示[图二十]界面。图二十 设置秒表计时界面此界面为设置秒表计时界面。次按《▲》键或《确认》，开始计时；第二次按《▼ 》键或《确认》，停止计时同时显示60秒除以即时时间值，方便用户计算分钟流量。第三次按《确认》键，计时时间。当光标处于后面任一界面下面的状态标，可按“·”键回到此界面。按两次《Menu》键，状态栏变为〡温控〡检测器〡事件〡程序升温〡辅助功能〡此时光标处于《辅助功能》栏，移动光标选定菜单，按确定键可进入以上任何一个界面。变压器油色谱仪的温控电路主板背挂于控制箱中上部，加热板和点火板在仪器后部。其连线见下图。工作原理图见下图。变压器油色谱仪CPU板连线见下图第五章热导池检测器（TCD）的安装与使用工作原理：在一个处于热平衡的TCD中，组分进入测量臂池腔，就会由于气体组成的改变，引起气体热导系数的变化，气体热导系数的改变，引起热敏元件温度的变化，热敏元件的温度变化，引起热敏元件阻值的变化，热敏元件阻值的变化使惠斯顿电桥输出信号的变化。所以TCD的信号变化是各个变量相继变化的结果热导池检测器的结构：热导池检测器采用半扩散式结构，经特珠工艺处理的100Ω铼钨丝，恒流源供电，具有断流热丝保护功能。配置了2路专用补充气，见下面TCD补充气气路流程图，以便用大孔径毛细管。热导池检测器结构如图二十一。

临汾变压器油色谱在线监测系统技术参数2.1基本数据1、额定数据额定电压：AC220V。功率消耗：在额定工作电压下，功率消耗不大于1000w 。2、检测指标表1气体组分检测指标气体组分小检知浓度测量范围检测精度监测周期小监测周期2小时。可按用户需要任意设定监测周期。4、重复性对同一油样（以乙烯C2H4浓度50μL/L 计算）连续进行5次油中气体成份分析，试验结果之间的差异不超过5次平均值的10％。5、测量误差对检测限值和检测限值之间气体含量的油样进行分析的同时，取同一油样在气相色谱仪上检测，以色谱仪检测数据为基准，计算测量误差。在线监测装置检测数据色谱仪检测数据测量误差 色谱仪检测数据测量误差：检测限值或±30％，取两者值。6、通信接口电气以太网接口：通讯串口：、外形尺寸本产品外形为长方形箱体，采用1.5mm 厚冷板。具体尺寸如下：1400mm720mm420mm。2.2环境条件1、环境温度：-40°C～＋55°C；2、相对湿度：5％～95％无冷凝；3、大气压力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3绝缘性能1、绝缘电阻A、在标准试验环境下，绝缘电阻符合表2的要求。表2标准试验环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求B、在温度（＋40±2）°C，相对湿度（93±3）％恒定湿热试验环境下，绝缘电阻符合表3的要求。表3恒定湿热环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求2、介质强度在标准大气条件下，介质强度符合表4要求。表4介质强度要求额定电压Ur试验电压有效值Ur≤60V0.5kVUr＞60V2.0kV注：与二次设备及外部回路直接连接的端口回路，介质强度采用Ur ＞ 60V的要求3、冲击电压在标准大气条件下，在电源及信号端口对外壳之间施加标准雷电冲击电压。

<临汾>天正华意电气设备有限公司
<临汾>天正华意电气设备有限公司 变压器油色谱在线分析系统全国发货临汾

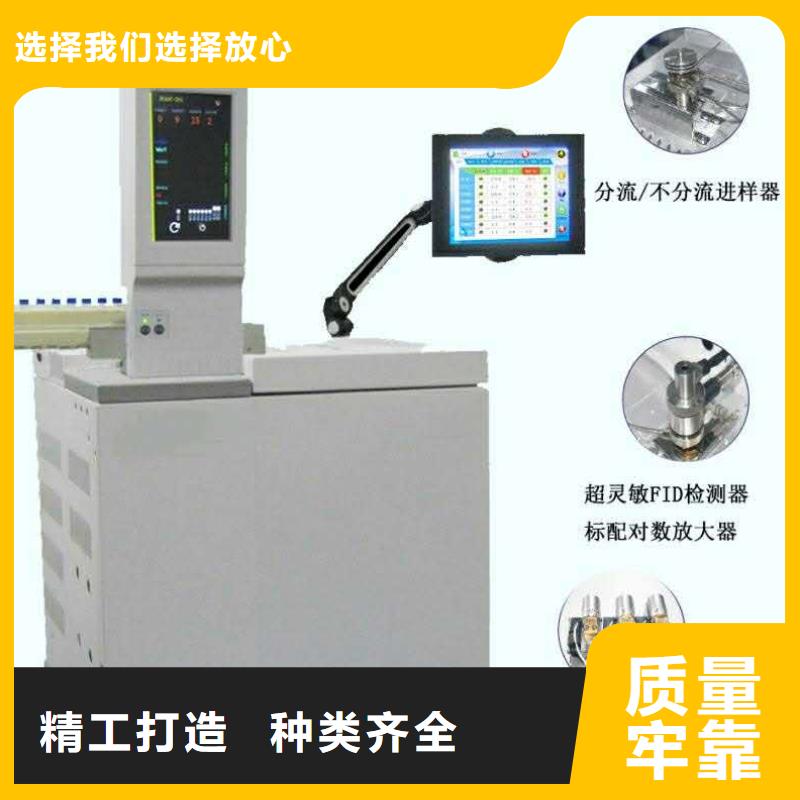

临汾变压器油色谱在线监测系统 等基线稳定后即可进样分析：适当调整柱室温度及柱前压，使出峰正常。条件参照：将柱室温度设定在被分析的试样沸点附近，汽化、检测器温度高于柱室温度20℃—50℃。降低柱温，分离变好，保留时间加长；升高柱温，分离变差，保留时间缩短。降低柱前压（减小载气流量），分离变好，保留时间加长；升高柱前压（增大载气流量），分离变差，保留时间缩短章　　概 述色谱分析技术是一种多组分混合物的分离、分析技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分经检测器进行检测，从而对多组分混合物进行定性、定量分析。由于该分析方法有分离效能高，分析速度快，样品用量少等特点，因此已广泛地应用于石油化工，生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等部门。气相色谱法在这些领域中解决了工业生产的中间体和工业产品的质量检验、科学研究、公害检测、生产控制等问题。变压器油色谱仪是一种高性价比、多功能、经济实用型精密仪器。仪器采用三柱三气路操作系统，基本型配制有氢火焰离子化检测器（FID）和热导池检测器（TCD）。变压器油色谱仪采用微型计算机和集成电路控制，中、英文界面，自动化程度高、可靠性好操作参数键盘设定。仪器具有掉电保护、文件存储及调用功能。仪器采用大屏幕液晶显示，显示内容丰富、直观。仪器的检测器及其控制部件采用即插即用控制模式，操作简单方便。

<临汾>天正华意电气设备有限公司 变压器油色谱在线分析系统全国发货临汾

临汾变压器油色谱在线监测系统油气分离单元采用真空与电磁振荡相结合的脱气方法，将气体从油中分离出来，并导入定量室。3、载气单元为色谱检测提供流速、流量恒定的流动相，保证色谱分离的准确性和稳定性。4、色谱检测单元采用复合型色谱柱及基于集成传感技术的检测器，实现多组份气体的分离和检测。5、控制与数据处理单元按照工艺流程实现对控件的顺序控制，实现载气调节、温度控制，完成信号调理、转换和数据计算。6、通信接口单元按照TCP/IP、IEC61850通信协议，将数据信息上传至过程层网络。3.5数据通信功能装置适用于符合TCP/IP、IEC61850标准的全智能变电站，气体组份浓度、载气压力状态、二维谱图等数据信息采用MMS方式传输至过程层网络。装置可提供两路电气以太网接口，用于与变压器状态监测主IED通讯，或者将数据信息直接上送站端一体化信息平台。4硬件结构4.1结构与安装图4-1外形尺寸现场数据采集器外形尺寸为：1400×720×420mm4.2面板说明1、运行指示：装置主CPU运行指示，常开状态。2、控制指示：装置各部件运行指示，常开状态。

<临汾>天正华意电气设备有限公司 变压器油色谱在线分析系统全国发货临汾

临汾变压器油色谱在线监测系统．更换色谱柱2．载气污染2．更换或再生载气过滤器3．载气流速太高3．重新调节载气流速4．接地不良4．检查并做好良好的接地5．高阻污染5．清洗污染的高阻6．进样器污染6．清洗进样器中进样管7．空气或氢气流速太高或太低（FID）7．重新调节空气或氢气的流速8．空气或氢气污染8．更换氢气或空气过滤器9．水冷凝在FID中9．增加FID温度水分10．高频信号线故障10．检查高频信号线额外峰故障判断检查方法及修理1．前一样品的高阻分峰1．待前一次样品全部溜出后再进样2．冷凝在层析柱中的水分在出峰2．安装或再生净化器的操作条件要适当选择3．样品分解3．降低进样器温度4．样品被污染4．保证样品干净锯齿型基线故障判断检查方法及修理1．稳流阀膜片疲劳1．换膜片或修理阀2．载气瓶减压阀输出压力变化2．调节载气阀减压的压力在另一位置3．气流的流量不当3．重新设置气流的流量反峰故障判断检查方法及修理1．氢气流量过大（FID）1．调整氢气流量2．正负开关弄错2．改变正负开关到正确的位置3．参比池与测量池的钨丝引线搞错（TCD）3．检查参比池与测量池钨丝的引线情况。没有进样而基线单方向变化（FID）故障判断检查方法及修理1．检测器温度太低1．提高检测器温度色谱柱温停止加温或失控2．检修控温系统和加热丝铂电阻3．探漏单方向基线漂移故障判断检查方法及修理1．检测器温度大幅度变化1．稳定检测器温度2．放大器零点漂移2．检修放大器各部件3．柱温大幅度增加或减少3．稳定色谱柱温度4．漏气4．探漏升温时不规则基线变化故障判断检查方法及修理1．柱流失过多1．选择适当色谱柱，使用柱温应远低于固定液使用温度，老化柱子2．没有选择好合适的操作条件2．选择合适的操作条件3

<临汾>天正华意电气设备有限公司

临汾变压器油色谱在线监测系统特殊情况下，如果变压器本体仅提供一个外接油口，只能采用同口方式实现油的闭路循环。2）、采用异口方式，需要在变压器本体开设取油/回油口。取油/回油口应开设在变压器事故排油阀同侧，取油/回油阀门可选用铜制球阀，规格DN25\40\50等均可，此要求需与变压器厂商协商确定。如用户不提供，供应商将按国标提供外径为110mm标准法兰连接件。3）、取油/回油口开设在变压器上本体油箱，取油油口应设置在上本体油箱的中部或偏上，回油口应设置在本体油箱沿上部约150mm处，取油/回油口之间的距离不得少于800mm。A、取油/回油管采用6mm铜管。B、由变压器厂商提供取油/回油阀的尺寸，供应商按照该尺寸定制接口法兰。2、变压器油循环进出口的确定与安装件制作由于不同厂家、不同型号、不同电压等级的变压器对油取样口的不同设计，用户在后，需向供应商提供以下信息：1）油循环模式：同口油循环或异口油循环；2）油循环口连接件尺寸图。未提供该图纸的用户，供应商将按外径110mm国标法兰制作连接件。3）油循环口离变压器油池卵石的垂直距离及油循环口与数据采集器的布管距离。以上内容也可在供应商技术人员现场实际考查后与用户协调确定。

<临汾>天正华意电气设备有限公司
变压器油色谱在线分析系统全国发货临汾

临汾变压器油色谱在线监测系统溶剂峰严重拖尾 分流流速低；隔垫清洗气流速低；进样速度不合适。内衬管密封不严提高分流气流速；增加隔垫清洗气流速；摸索合适的进样速度；压进内衬管出现严重的鬼峰色谱柱残流的高沸物系统污染；玻璃内衬管污染；载气气路污染。高温老化色谱柱老化系统；清洗玻璃内衬管；在载气路增加过滤器第七章　　镍转换炉变压器油色谱仪的检测对象为溶解于绝缘油中的七种气体组份： H2、O2、CH4、C2H4、C2H6、 C2H2、CO、CO2，以TCD测定H2、O2，以FID测定烃类气体和CO、CO2。由于FID对CO、CO2没有响应，而TCD的检测灵敏度不够，采用镍转换炉，把CO、CO2转化为CH4（CO、CO2转化为CH4的转化率均大于98），用FID检测以提高CO、CO2的检测灵敏度。镍转化炉结构示意图如图所示。第八章　仪器维护保养及常见故障处理1 仪器的保养与维护 1.1 仪器的保养在日常使用过程中，应注意对仪器进行必要的保养，以保证仪器正常工作，延长其使用寿命。气体钢瓶应放置在通风之处，尽量将气体钢瓶与仪器分处放置；三根气体净化管内必须填装分子筛、硅胶，以吸收气体中的杂质，并注意失效后及时更换；注意经常更换进样口的硅胶垫；注意经常用适当的溶剂清洗内衬管；仪器在不使用时，应用罩子将仪器罩住，防止灰尘及异物进入。 1.2 仪器的维护 1.2.1气体净化器的维护流路控制系统中，接有过滤器，其中就置放有5A分子筛。5A分子筛需要定期更换或活化。活化温度为260℃，时间24小时。1.2.2气体净化管的维护流路控制系统中，载气接有气体净化管，其中就置放有5A分子筛。5A分子筛需要定期更换或活化。活化温度为260℃，时间24小时。
