1、适用范围：

适用于纵向屋顶通风气楼，并且屋顶通风气楼架间距为6m的一般工业厂房。

2、分类：

按控制方式分为：电动开启式、手动开启式。

按开启方式分为：统长开启型、分段开启型。

3、规格：

1)洞口尺寸应符合GB5824的规定。

2)基本屋顶通风气楼分为三种高度：900m、1200m、1500m。

3)基本窗长度不大于3m。

4)与钢屋顶通风气楼配合组成长度为6m的五种天窗高度。

顺坡气楼施工顺序：

钢架制作、气楼附件制作→钢架安装→屋面板安装→泛水板安装→防雨盖板安装→隔板安装→风帽

安装→堵头封闭(含横向泛水板)→交工验收。顺坡气楼钢架安装随屋面板安装同时进行，钢架可以整体制作整体安装，也可以先安装钢架底座，再焊接钢架主体，但应做好补漆工作。

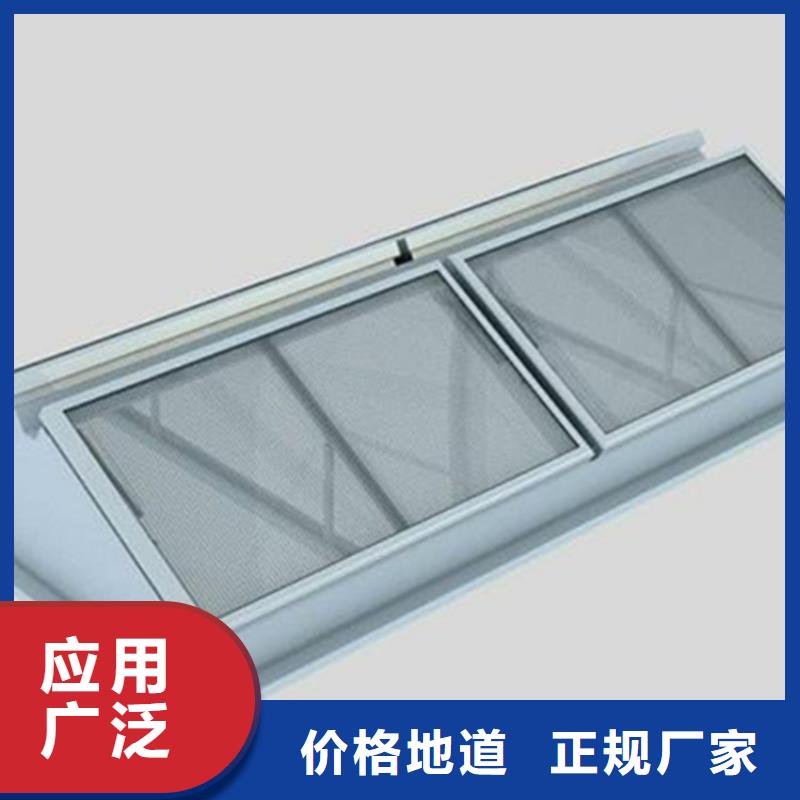

顺坡气楼是由压型彩钢板、FRP采光板及钢结构骨架等附件组合而成的大型及通风、排气、排烟、采光的综合设备，已广泛应用于电力、治金、化工、电子、造船等各行业的建筑面，气楼由主骨架、次骨架组合而成，方便运输及安装。主骨架和气楼喉口基础型钢焊接而成，与屋面形成一个整体。侧面维护板彩钢压型板，泛水包边板用彩钢板折弯而成。

挡雨板选用优质的FRP采光板、集光板、排烟、通风功能为一体。

厂房屋顶天窗的安装步骤

步，厂房屋顶天窗试运行时，首先打开总电源，启动电机正转使阀板开启到正常位置，自动停止;再启动电机，反转使阀板到正常位置关闭，自动停止;连续运行2次以上。

第二步，应保证阀板开启关闭灵活。

第三步，阀板关闭后应重新紧固减速机、减速机支架、钢丝绳卡扣并检查板形链胀紧程度。

第四步，挡雨板、排水沟等处应无漏水、溅水现象。

第五步，安装完毕后，应清理现场。

通风天窗运用主要是受室外自然风的驱动，在天窗内部形成负压，在通过厂房内部的开口将室内热空气排出室外，促进室内空气的循环流动。在屋顶通风天窗的设计说明上，通风天窗套设计要求标准。

1.屋顶通风天窗的设计、制造和安装，保证在设备允许的使用条件中能够、可靠连续地运行。

2.屋顶通风天窗的结构布局合理，空气流动畅通，无明显的通风死角区域，流动阻力较小；挡风板布局合理，具有良好的避风作用，能够有效地防止室外空气倒灌；并且具有可靠的防止雨、雪渗透措施，确保屋顶通风天窗在任何天气条件下不向室内渗透雨，保证屋顶通风天窗的正常使用。

3.屋顶通风天窗本体牢固、、可靠，能够承受当地的风载、雪载的负荷影响，并且不影响屋顶通风天窗的正常使用，同时满足当地抗震的有关规定。

4.屋顶通风天窗的阀板具有良好的密闭性，漏风量小，在冬季阀板处于全关闭状态时，漏风量不大于夏季全开状态的0.01%，以确保室内冬季采暖的质量，节约能源。阀板采取保温措施以防止结露，并有良好的凝结水排放方法。

5.通风天窗阀板及其传动机构操作灵活、可靠。

6.为检查阀板，在阀板操作机构处护板上设置人孔。人孔门启闭灵活，采用绞连式连接，并防止雨雪水渗漏。

7.屋顶通风天窗采用电动开关机构对屋顶通风天窗的阀板进行开、关操作。采用电动开关机构时，具备手动启闭阀板的可能性。电动机构的电气控制操作盘布置在值班运行人员便于操作的地方。电动开、关机构运行可靠，安装方便，便于维修。阀板电动机设置在通风天窗外侧屋面便于维修并防止雨雪日晒处。

8.安装后的通风天窗的外表面不超过本建筑物避雷装置的作用范围。

9.电动操作装置的设计转矩至少为在 设计条件下的规定漏风量打开、或者关闭阀板所需要转矩的1.5倍，以其中 值为准。
