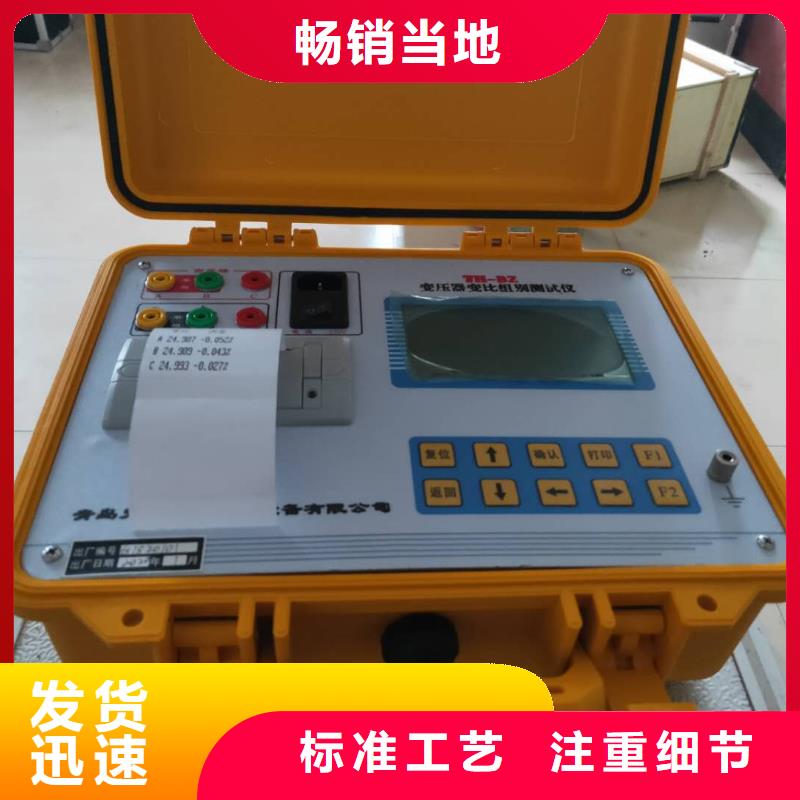

朝阳变压器变比测试仪一、功能特点1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1％、对称度优于0.05％）输出，测试结果具有更好的等效性，不会出现组别误判等现象。2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号（0-11等同于1-12）。3、六角图显示功能：测试结果以数字和六角矢量图显示，直观的显示出变压器连接组别情况。5、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。6、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。

朝阳变压器变比测试仪操作使用说明 5.1 测试接线根据被试试品的情况正确连接测试线。5.1.1 变比测试接线（只测变比项目试验）5.1.1.1单相变压器或单相PT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的高压端；低压测试端测试线（较短）的黄、绿测试钳接被测试品的低压端。5.1.1.2单相CT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的二次侧；低压测试端测试线（较短）的黄、绿测试钳接被测试品的一次侧。5.1.1.3三相变压器测试接线高压测试端测试线（较长）的黄、绿、红测试钳接被测试品高压端的A、B、C套管；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.2 直阻测试接线（只测直阻项目试验）高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.3 直阻＋变比测试接线同直阻测试接线。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

<朝阳>天正华意电气设备有限公司 朝阳变压器有载分接开关交直流测试仪

朝阳变压器变比测试仪接线完成后按【?】键开始自动进行测试，测试自动计数进行到57次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图六所示。图六、三相变压比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上两项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）方向重合。测试完成后按【存储】保存结果；按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。4．三相匝数比测试进行三相匝数比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【?】键进入如图七所示的接线提示屏，操作人员须按照图示进行接线。图七、三相匝数比测试接线提示屏接线完成后按【?】键开始自动进行测试，测试自动计数进行到42次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图八所示。测试完毕后结果显示在液晶屏上，图八中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上两项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数。

朝阳变压器变比测试仪说明部分是对所选功能的解释说明。当菜单选项被选中时，按上下键选择不同菜单功能，按左右键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按上下键修改参数，按“确认”键或“取消”键返回菜单选项。额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。分接设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。结组别：设置所测试品的联结方式和联结组别。对于联结方式，高压侧可以实现“Y→D→未知之间的循环转换，Y表示星形联结，D表示三角形联结， “未知”表示不清楚高压侧联结方式，由仪器自动判断；低压侧可以实现“y→d→未知”之间的循环转换，y表示星形联结，d表示三角形联结，“未知”表示不清楚低压侧联结方式，由仪器自动判断。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。

<朝阳>天正华意电气设备有限公司 朝阳变压器有载分接开关交直流测试仪

朝阳变压器变比测试仪目前变压器直流电阻测试及变压器变比组别测试是变压器停电检修的必测项目，要完成上述检测就需要分别配置变压器直流电阻测试仪及变压器变比组别测试仪，但上述两种仪器生产厂家较多，且功能操作及配线都不相同，而且每次试验时都需要携带两种仪器，由于两种仪器的功能不同，还需要进行两次测试准备工作及两次接线拆线，这样一来导致工作效率大大降低。变压器直流电阻变比测试仪解决了上述问题，一台仪器可进行两项测试：直阻测试和变比测试。屏幕采用大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相直阻测试、三相变比测试，测试速度快，准确度高。2 性能特点 2.1 直阻变比测试功能：同时具有直阻测试和变比组别测试功能，一次接线，完成两种测试，简单方便。2.2 变比测试：具有全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。2.3 变比测试：三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。2.4 变比测试：具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。2.5 变比测试：CT变比极性测试功能。2.6 变比测试：单相测试时具有角差测试功能。2.7 变比测试：分接档位可测试到197档。2.8 变比测试：测试量程宽，可达10000。 2.9 变比测试：高低压反接保护功能。2.10 变比测试：输出短路保护功能。2.11直阻测试：对于星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻，节省测试时间。2.12直阻测试：对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。2.13直阻测试：具有反电动势保护、断线保护、断电保护等多种保护功能。2.14直阻测试：测量范围宽，精度高。2.15不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据600条（直阻测试300条、变比测试300条），并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.16 热敏打印机打印功能，快速、无声。2.17体积小、重量轻，方便携带使用。
