甘肃全自动雷电冲击测量分析系统质量靠得住

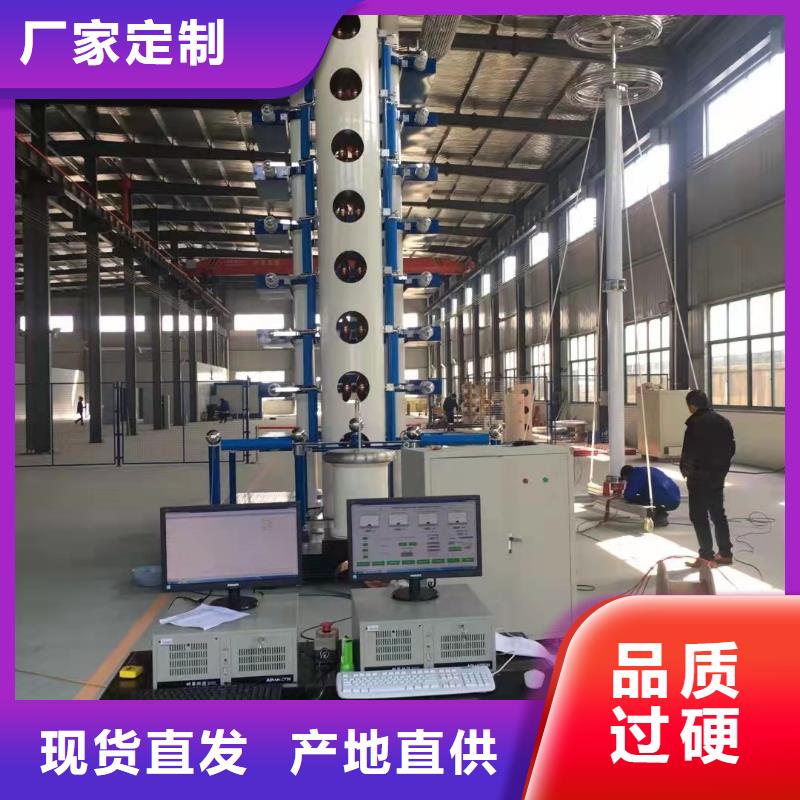

甘肃雷电冲击发生器主要部件1、充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/200mA的高压整流硅堆反向耐压200kV，平均电流0.2A，高压整流硅堆安装在充电变压器前面，可倒换充电电压极性；(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边对称恒流充电方式；(6)自动控制时，恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器2只，采用50kV，300M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为2级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱2级塔式结构.每级包括2台MWF50-1.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手、自动调节球隙 (4)单台脉冲电容为1.00.05F，直流工作电压50kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；

<甘肃>天正华意电气设备有限公司

甘肃雷电冲击发生器 自动生成测试图形5.10.1峰值测量: 双通道冲击峰值电压或电流测量模块，2％测量准确度。5.10.2波形测量: 泰克数字示波器及专用衰减器采样率:2GS/s带宽:100M垂直分辨率:9bit 2通道记录长度:10k点5.10.3波形处理:计算机处理系统台湾品牌计算机:作为测试数据管理系统软件: ICM-3000冲击数字采集测量软件5.10.4屏蔽操作台体及隔离滤波电源5.10.5 ICM冲击数字采集测量系统冲击数字采集测量系统由各种前置高压侧的冲击分压/分流器（或罗克夫斯基线圈）、测量传输电缆、后台低压侧二次衰减器（或匹配器）、示波器或高速采集卡、计算机、采集测量控制软件组成；在高压冲击试验中所产生的各种波形，该系统可自动完成采集、传输、测量、计算、处理、记录、保存、打印等功能，能满足各种不同的高压冲击试验中对波形数据的采集及测量的需求，系统、高速、、可靠，完全符合和满足IEC1083-2、GB/T16896.1标准；其中ICM-3000A冲击数字采集测量软件是一套高性能的测量控制软件。该软件与Tektronix公司数字示波器配套使用，它能够通过GPIB接口、RS232串口、USB口、以太网接口方便灵活地远程控制示波器，完成高压冲击试验的采集测量，能在Windows2000/ WindowsXP/Vista操作系统下稳定地运行，其操作简单直观。

甘肃全自动雷电冲击测量分析系统质量靠得住

甘肃雷电冲击发生器冲击测量分析系统雷电冲击测量分析软件适用于对冲击电压试验和冲击电流试验的雷击波、操作波、方波等波形的波形时间、能量峰值等测量和分析。雷电 冲击测量分析软件为冲击波形的测量提供了一个操作快捷，功能强大，科学严谨的数据分析环境。雷电冲击测量分析软件主要具有以下三大块的功能：在线测量：与示波器相连接，分析冲击电压设备输出到示波器的波形，并将分析结果和波形显示在PC界面，同时分析数据和图片可以保存在您的PC机上。生成试验报告并打印；辅助功能：包括参数和注册信息的备份，示波器的读写操作，数据文件的保存等。1.冲击测量分析软件操作方法1.1.打开计算机程序，如下图所示，进入测量界面（如图4-1），图4-1 测量分析主界面在主页面上包括4个部分，下拉菜单，操作快捷工具按钮，波形显示和信息状态，下面分别进行介绍1.1.1.下拉菜单包括“参数设置”，“示波器”，“工具”和“退出”按钮?参数设置：包括3个子菜单，用来设置系统参数，和实验相关参数，使系统按照设定运行。?示波器：有“快速设置示波器”、“完全设置示波器”和“读示波器”。主要用来对示波器的手动操作。?工具菜单（右图）：主要是一些附加的处理波形和处理数据的功能，包括“数据库处理”，保存波形，读取示波器地址，读入其他格式的数据文件，保存数据到Excel。?退出系统：点击后系统退出。?右键菜单：在波形区域点击鼠标右键，弹出右键菜单，主要可以对波形进行快速处理。1.1.2.工具栏：快速操作对波形的处理，及开始测试的控制（下图）。1.1.3.波形显示：占据整个屏幕90％以上的区域。可以显示波形参数，可以进行类似于示波器的测量分析操作。1.1.4.状态栏：显示系统运行的状态，以及保存数据的路径。1.2.参数设置： 1.2.1.试验参数：快捷键F1，设置与试验相关的参数，图4-2所示，包括“基本信息”吗、和“试验参数设置”两部分。

甘肃雷电冲击发生器 概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。二、产品型号编制说明原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：冲击大电压测试装置框图设备总共分为以下四个部分：1）高压直流充电单元；2）冲击设备本体：电容器/电阻和电感3）放电装置和测试箱；4）手动控制系统或计算机测控系统CJDY系列冲击电压发生器主回路电路结构图如下：三、产品图片类似结构照片四、使用条件4.1安装、使用处海拔高度不超过1000米4.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃) 4.3无导电尘埃存在4.4无火灾及爆炸危险品4.5不含有腐蚀金属和绝缘的气体和蒸汽4.6无剧烈振动、碰撞和强烈颠簸4.7地平水平面不超过3度，移动式装置地面不平度1mm/2 mm4.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。4.9设有一可靠接地点，接地电网应有良好的冲击特性，稳态下接地电阻不应大于0.5且接地点应在本体附件。4.10产生雷电冲击电压波时，发生器高压端对周围接地物体的小。

<甘肃>天正华意电气设备有限公司
<甘肃>天正华意电气设备有限公司 甘肃全自动雷电冲击测量分析系统质量靠得住

甘肃雷电冲击发生器 ?急停状态：当按下急停按钮时显示为红色，松开后为绿色。急停按下后不能进行测试。极性状态：显示当前极性的状态，“正”为正极性状态，“负”为负极性状态。?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。有故障时，显示故障信息。3.2.3【控制区】主界面总共有4个按钮，分别为“开始试验”、“停止试验”“参数设置”、 “故障复位”，其功能分别为：?开始试验：系统处于停止状态时，显示“开始试验”，当状态栏中状态全部为绿色时，按下“开始试验”设备开始工作。?停止试验：按下可以停止正在进行的试验。?参数设置：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：状态栏中出现故障时，用于系统的复位。 3.2.4试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。参数设置页面总共包括2大块：冲击试验设置、角度控制。3.2.4.1冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为V（伏）。可设置的充电电压为100V，额定充电电压为10000V，不得超过12000V。?设定时间间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?正/负极性：单击负极性按钮，系统会切换到负极性，负极性是一样操作方式。?充电速度选择：系统自动默认为中速档位，点击右侧绿色按钮进行选择，无论选择那个档位，系统断电后自动默认为中速档位。?确认/返回：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。?手动触发：点击一次后，触发球动作一次。系统参数设置：设置控制系统的组成，个功能模块的动作方式，以及系统硬件参数设置，一旦设备调试好，严禁随意改动系统参数。进入方式：在参数设置页面点击【系统参数】切换到密码输入界面。由于系统调试涉及重要的参数调整，必须输入正确的授权密码才可进入高级调试界面。

<甘肃>天正华意电气设备有限公司 甘肃全自动雷电冲击测量分析系统质量靠得住

甘肃雷电冲击发生器采用直流电阻分压器测量充电电压，充电电压值由控制器的液晶显示屏实时指示，同时也作为自动充电的反馈信号。5.9 ICM控制器可实现手动控制、自动控制及程序控制。主要测控功能:测量显示量：直流充电电压球距距离状态显示量：充电主电源接触器的合切状态接地装置的投切状态发生器充电电压极性状态 控 制：控制功能具有手动、自动和程序控制功能，各层次功能相对独立。采用可控硅调压方式，具有充电电压反馈测量系统。采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。液晶面板可指示冲击发生器的充电电压及充电过程，精度为1％。可由液晶面板直接输入充电电压和充电时间。具有充电异常保护功能，可自动或手动发出触发设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动响警铃报警保护及联锁：充电过电流保护 充电过电压保护 充电异常保护 试区门开关连锁 接地机构连锁 极性转换连锁 电容击穿保护操作提示：具备各种操作提示画面，当系统出错或操作不当时回弹出相应的提示画面

<甘肃>天正华意电气设备有限公司 甘肃全自动雷电冲击测量分析系统质量靠得住

甘肃雷电冲击发生器验参数设置?基本信息：设置基本参数，这些参数将被保存在数据库，试验备注信息将直接打印在波形图片上。?保存波形数据：选择自动保存时，系统在每测量一个波形将自动保存数据至设置的数据库。?估计冲击电流：单位千安（kA），根据预计的电流峰值输入，用于初始化示波器参数及波形显示区域范围。?预计电压峰值：单位千伏（kV），根据预计的电压峰值输入，用于初始化示波器参数及波形显示区域范围。?冲击试验次数：分“单次测试”和“多次测试”，单次测试是指，每开始测试后等待示波器采集到波形后结束测试，只做一次脉冲的采样分析。“多次测试”是指系统连续和示波器通讯，示波器没出现一个波形，测量系统自动记录并保存，采集到波形后，继续等待下一个波形出现。?冲击极性，根基波形极性自动设置示波器触发方向。1.2.2.波形参数：在这个参数设置页面可以设置界面所显示的参数，波形颜色，以及对示波器的基本参数设置（图4-3）。这个界面是一个隐藏界面在＠的位置双击输入“1234”可以出现。图4-3 波形参数设置界面1.2.2.1.波形参数选择：图4-3，选择需要在界面上显示的波形参数，分“手动选择波形参数”和“自动根据波形类型选择波形参数”两种。当选择为手动时，可以在“手动选择波形参数”栏内，选择期望在波形界面中显示的各种参数，根据电压或者电流波形显示；当选择为自动时，波形将根据所选择的波形类型自动分配需要显示的波形参数。右测为图形化的波形计算方式。1.2.2.2.界面颜色选择：点击“界面颜色选择”标签，出现颜色搭配选择页面，可以根据自己的习惯和方式，自由搭配，使显示更清晰。1.2.2.3.信号分析设置：图4-4，设置示波器的通讯方式，以及示波器的时基，触发方式等，以及在分析波形时对波形计算中的滤波方式、采样变比等的设置。?示波器参数设定：根据实际的示波器选择“示波器型号”，设置通讯的方式。?时基：根据不同的波形，为了能完全的现实波形，需要根据不同的波形设置不同的时基。?触发水平：触发水平的位置占总峰值的百分比，建议40％，太小容易被提前干扰触发，太大波形又不容易出来。?触发通道：根据不同的信号，设置信号稳定的一方为触发通道即可。

<甘肃>天正华意电气设备有限公司

甘肃雷电冲击发生器信号分析设置页面?波形分析设置：多可以显示4个通道波形，根据示波器的不同有所差异。?探头倍数：根据实际探头的倍数关系，设置示波器，这样在示波器显示中可以显示为实际值，负责可能出现波形显示不完全等问题。?滤波方式：数字滤波是进行软件多点平均滤波。?波形方向：设置系统在正充电时，出现的波形方向，与系统的结构有关，?波形类型：可以选择为电流波形或者电压波形，波形的参数将自动根据波形类型进行匹配。?偏置计算：是否对波形进行去偏置操作。?采样比：即设置系统的分流比（V/A）或者分压比。?设置完成后点击确认保存参数。1.3.波形测量分析：基本的测量分析均可以在工具栏内通过点击快捷按钮进行选择，通过鼠标简单的拖拽波形达到测量的目的。图4-5 测量界面1.3.1.时间测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.2.幅值测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.3.波形峰值点测：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-6中测量时间光标变为该通道波形颜色，当鼠标在波形界面上移动的时候光标会随动鼠标的移动而移动，光标与波形的焦点也随光标的移动沿波形滑动，在某处点击后，即可却请改点为值（小值）点，并且会在幅值参数处出现“Manu.”字样，表示该值为手动测量的值。1.3.4.放大缩小：点击工具栏快捷按钮后，鼠标变为“十字标”，在界面上托动十字鼠标，划出一个矩形区域，松开鼠标后，该区域将被放大至整个界面显示。1.3.5.通道选择：点击工具栏快捷按钮后，可以选中或者取消显示该通道，伴随着将是所有参数将不再显示。1.3.6.查看历史记录：点击工具栏快捷按钮后，可以打开或者关闭数据库记录。

<甘肃>天正华意电气设备有限公司
甘肃全自动雷电冲击测量分析系统质量靠得住

甘肃雷电冲击发生器 大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图10所示3、按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo其中Ｕmax ：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：发电机定子绕组额定电压（kV）例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、试验时间按有关规程进行5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。
