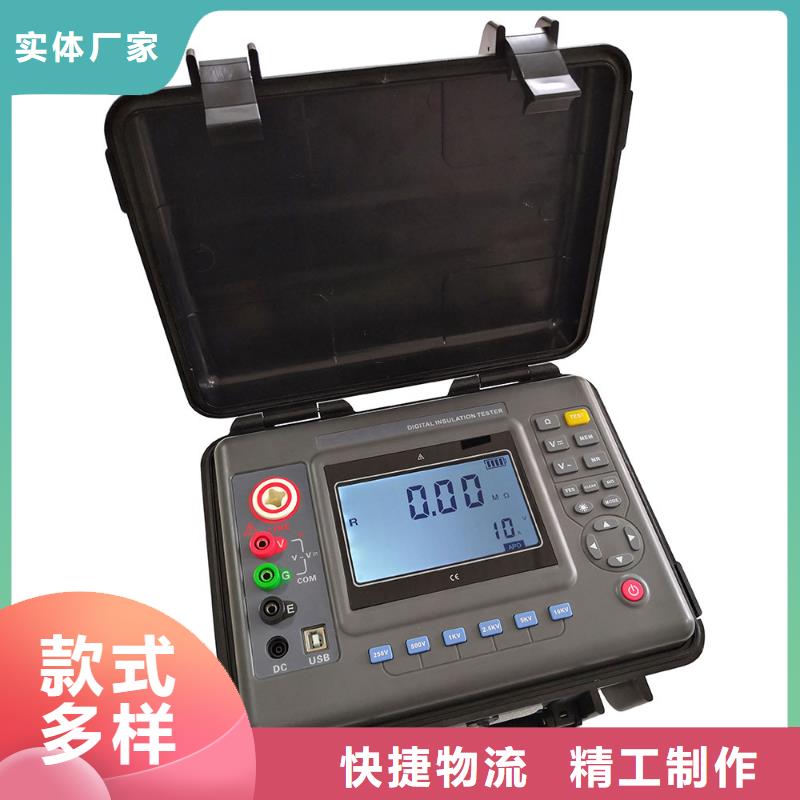

保定水内冷发电机绝缘测试仪操作方法1．开关机将功能选择键旋转到相应档位实现开机，旋转到OFF位置关机。开机后右下角显示“APO”，15分钟后自动关机，关机后旋转到OFF档重新开机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时更换电池。电池电力充足才能保证测量的精度。3．直流电压测试输入仪表直流电压不能超过1000V。测量时将旋转开关转到档位置，将红表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。4．交流电压测试输入仪表交流电压不能超过750V。测量时将旋转开关转到档位置，将红表笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。5．绝缘电阻测试绝缘电阻测试只能在不带电的电路上进行，测试前请检查测试线路导线是否完好，及被测电路是否带电，线路带电可能会损坏仪表并且影响测量精度。必须戴上高压绝缘手套操作。绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压，请注意避免触摸。请务必将接地线（黑色）连接被测回路的接地端口。 测试以后请勿立刻触摸电路。存储的电荷可能导致触电事故。 请勿立刻取下测试线，必须等放电完成后再碰触被测回路。 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。

保定便携式故障录波分析仪-便携式故障录波分析仪供应

保定水内冷发电机绝缘测试仪测试时间用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。在加压的同时，流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，达到比较平稳的电导电流。被测电阻值越高，达到平衡的时间则越长。因此，测量时为了正确读取被测电阻值，应在稳定后读取数值或取加压1分钟后的读数值。另外，高绝缘材料的电阻值还与其带电的历史有关。为准确评价材料的静电性能，在对材料进行电阻(率)测试时，应首先对其进行消电处理，并静置一定的时间，静置时间可取5分钟，然后，再按测量程序测试。一般而言，对一种材料的测试，至少应随机抽取3～5个试样进行测试，以其平均值作为测试结果。d．测试设备的泄漏在测试中，线路中绝缘电阻不高的连线，往往会不适当地与被测试样、取样电阻等并联，对测量结果可能带来较大的影响。为此：为减小测量误差，应采用保护技术，在漏电流大的线路上安装保护导体，以基本杂散电流对测试结果的影响；高电压线由于表面电离，对地有一定泄漏，所以尽量采用高绝缘、大线径的高压导线作为高压输出线并尽量缩短连线，减少，杜绝电晕放电；采用聚乙烯、聚四氟乙烯等绝缘材料制作测试台和支撑体，以避免由于该类原因导致测试值偏低。

<保定>天正华意电气设备有限公司
保定便携式故障录波分析仪-便携式故障录波分析仪供应 <保定>天正华意电气设备有限公司

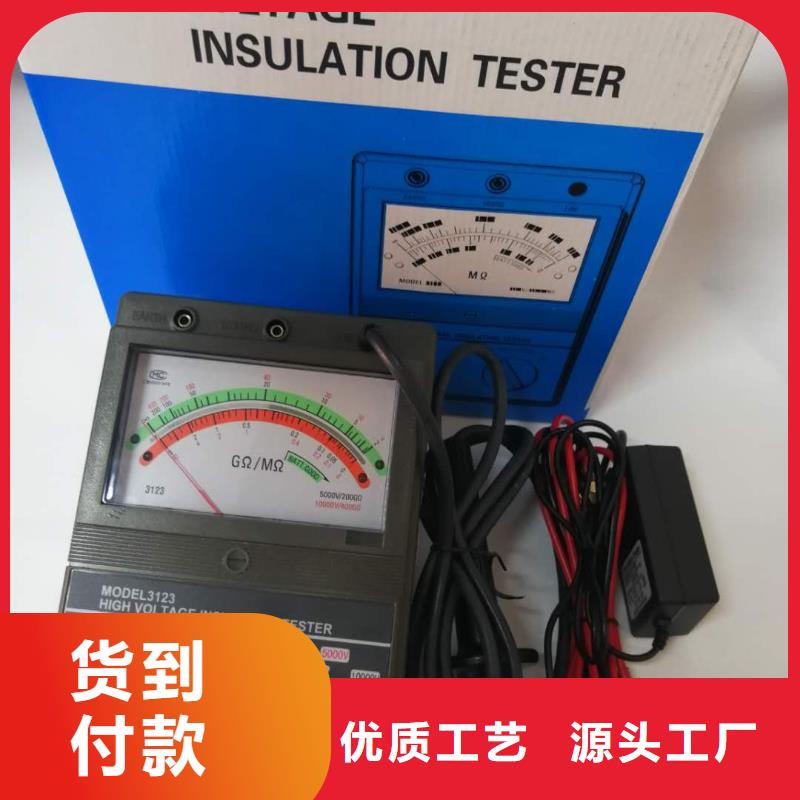

保定水内冷发电机绝缘测试仪外型结构1、外型尺寸：200×140×80（mm）2、重量：1Kg（含电池及测试线）四、仪表结构示意说明如图一：1、 测试探针（L输出）。2、 屏蔽端子（G）。3、 测量（E）。4、电源按钮开关。5、机械调零。6、电池盖。7、功能选择开关。8、电池电压检测按钮 仅限500V/1000V/2500V 2500V/5000V两种类型。、使用说明（1）2500V型表使用说明如下（2）5000V型表使用说明如下将电池装入仪表后，功能开关置于“BATT.CHECK”（电池检测），按下“PRESS TO TEST”（电源按钮）观察表针指示，指针在“BATT.GOOD”线内，则表示电池能满足仪表正常工作，否则须更换电池。将L．E端子接入被测物，功能开关置于“MΩ”挡，按下按钮开关（顺时针旋动将按钮锁紧），即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值。刻度指示灯红灯亮读下刻度，绿灯亮读上刻度。根据需要，可接入屏蔽（被测物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用说明如下（4）2500V/5000V型表使用说明如下将电池装入仪表后，功能开关置于“OFF”位置，按PRESS TO TEST（电源按钮）和BATT CHECK（电池检测钮），观察表针指示，指针应在BATT.GOOD线内则表明电池能满足仪器正常工作否则应更换电池。将L、E端子接入被测物，选择功能开关置于适当电压位置后，再按下PRESS TO TEST按钮（顺时针旋动将按钮锁紧）即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值，刻度指示灯亮，红灯亮读红刻度上对应电压值颜色的数值，绿灯亮读绿刻度上对应电压值颜色的数值，根据需要可接入屏蔽端（被测物屏蔽后，接入G端）。六、产品成套性系列表注意事项1. 试验中，测试探针（L输出）带电，（500V），请勿用手碰触。2. 做完试验后，请将档位旋钮拨置“OFF”3. 仪器使用完毕后，请将电源按钮关闭4. 仪器长时间不使用，请将电池取出，以免电池流液腐蚀仪器。

保定水内冷发电机绝缘测试仪 仪器原理简介结构测量电压数控调压器6各部分功能液晶键盘：负责键盘、显示。数控调压器：采用PWM电路率产0-5V标准输出。DC-DC 0-5Kv：采用升压变压器，转换，输出0-5kv的直流高压。具有短路保护功能分压电路：0-5KV的高压，转换成0-5V，便于AD采集。测量电路：负责数据采集，电流变换等。控制器 ：将所有上述模块连接，完成测量。五、仪器的配套性1 主机 一台2 红色线 一根3 黑色线 一根4 电源线 一根5 产品说明书 一份6 出厂检测报告 一份7 合格证 一张影响电阻或电阻率测试的主要因素a．环境温湿度一般材料的电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。b．测试电压(电场强度)介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。对相同的测试电压，若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小。

<保定>天正华意电气设备有限公司 保定便携式故障录波分析仪-便携式故障录波分析仪供应
<保定>天正华意电气设备有限公司

保定水内冷发电机绝缘测试仪操作前准备5.1 使用前准备5.1.1 发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。5.1.2 将操作箱、倍压筒放置到合适位置按照图6分别联接好电源线、联接电缆和接地线，保护接地线与工作接地线及放电棒的接地线均应单独接到发电机机壳接地线上（即一点接地）。严禁各接地线相互串联。为此，应使用ZGS专用接地线（见图6）。5.2 空载升压验证过电压保护整定（此时应断开高压引出线）5.2.1 取下限流电阻接通电源开关，此时绿灯亮，表示电源接通。5.2.2 装上限流电阻，接通电源开关，绿灯亮。5.2.3 按红色按钮，则红灯亮，高压接通。5.2.4 顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需试验电压后，按规定时间记录总电流（mA）、泄漏电流（μA）读数；升至所需试验电压时，总电流（mA）读数应≤1mA。并检查操作箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准操作箱上的直流高压指示。5.2.5 降压，将调压电位器回零后，随即按绿色按钮，切断高压且关闭电源开关。5.3 对定子绕组进行直流耐压和泄漏电流试验5.3.1 在进行5.1-5.2检查试验确认发生器无异常情况后，即可开始进行直流泄漏及直流耐压试验。按照图6将试验回路联接好。检查无误后即打开电源。图六 试验回路接线图5.3.2 依照前述升压步骤升至所需电压。升压速度以每秒1～3kV试验电压为宜。升压时还需监视总电流（mA）不超过发生器的额定电流。根据规程要求试验电压按每级0.5Un分阶段升高，每阶停留一分钟。每当升至阶段试验电压，可按一分钟定时按钮，蜂鸣器发出提示音时可读取泄漏电流(μA)，然后再进行下一阶段升压(或试验完毕降压)。注意若泄漏电流随电压不成比例显著增加时，应立即停止试验，分析查找原因。试验完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按红色按钮即可，否则可关断电源开关。

保定便携式故障录波分析仪-便携式故障录波分析仪供应

保定水内冷发电机绝缘测试仪高绝缘材料加上直流电压后，通过试样的电流是很微小的，极易受到外界干扰的影响，造成较大的测试误差。热电势、接触电势一般很小，可以忽略；电解电势主要是潮湿试样与不同金属接触产生的，大约只有20mV，况且在静电测试中均要求相对湿度较低，在干燥环境中测试时，可以电解电势。因此，外界干扰主要是杂散电流的耦合或静电感应产生的电势。在测试电流小于10-10A或测量电阻超过1011欧姆时；被测试样、测试电极和测试系统均应采取严格的屏蔽措施，外界干扰带来的影响。概述系列高压绝缘电阻测试仪（兆欧表），采用先进的电子测量线路和元器件，其输出电压稳定、测量范围宽、自动换挡、读数直观。特别适用于电力部门，大型厂矿企业，测量电力电缆、电力变压器、发电机及高压开关等电气设备的绝缘电阻、吸收比等，是取代老式摇表的理想产品。二、工作特性1、工作条件a 使用温度：-10℃—＋40℃b 相对湿度：40℃ 85％RHc 供电电压：DC 12V2、性能特性：如表

<保定>天正华意电气设备有限公司 保定便携式故障录波分析仪-便携式故障录波分析仪供应

保定水内冷发电机绝缘测试仪绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。2、仪表电路框图如图所示：3、仪表使用范围本仪表是电力、邮电、通信、电缆机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。二、功能特点本表具有以下特点：1、输出功率大、带载能力强，抗干扰能力强。本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。2、本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。3、本表输出短路电流可直接测量，不需带载测量进行估算。

<保定>天正华意电气设备有限公司 保定便携式故障录波分析仪-便携式故障录波分析仪供应

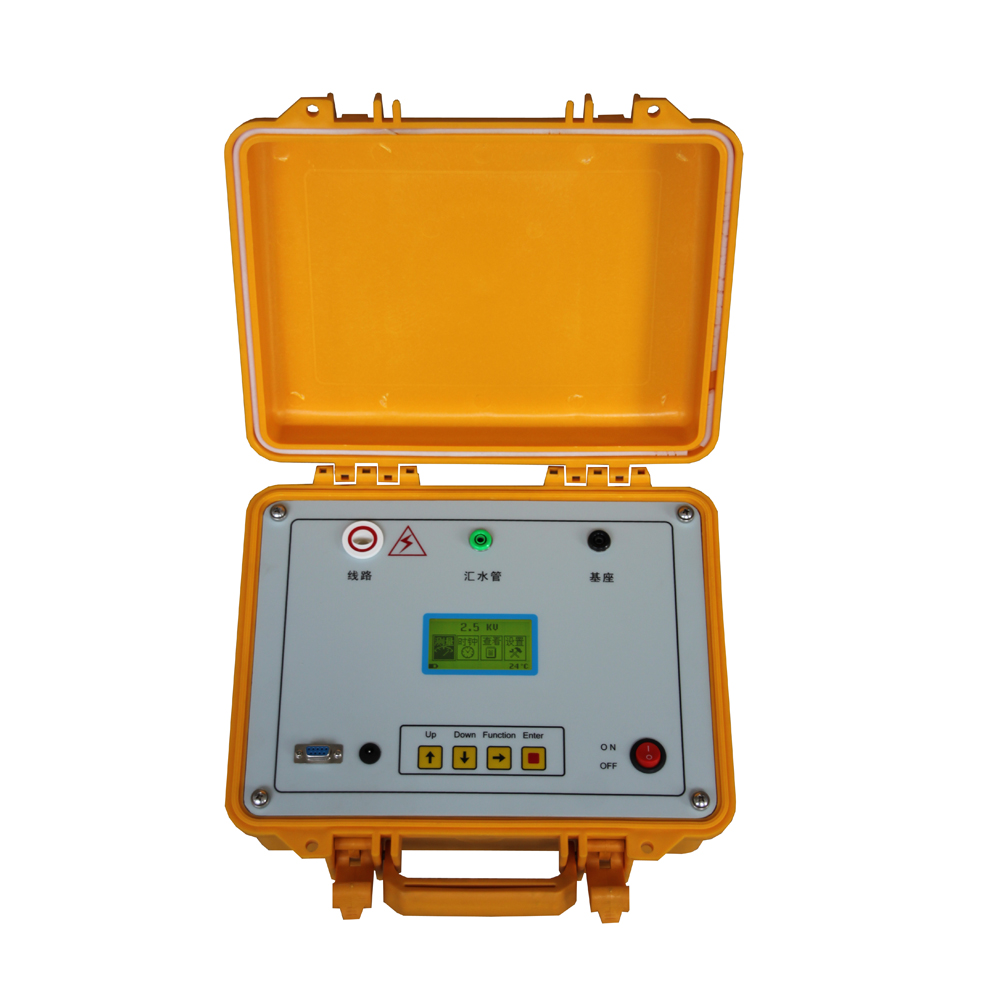

保定水内冷发电机绝缘测试仪 工作原理（低压屏蔽法原理）低压屏蔽法适于汇水管对地弱绝缘的电机，其接线如图1所示。将汇水管经毫安表1接至高压试验变压器BS高压侧绕组的尾端，微安表2串接BS高压侧绕组的尾端而接地，这样便将流经水管的电流Ik和加压相对地及其它两相绝缘泄流Ix分开，和空冷或氢冷电机一样可以从泄流值判断定子绝缘的状态。用低压屏蔽法接线时，由于微安表2与汇水管的对地电阻R3相关联，微安表上读数I’X实际小于Ix，故准确地得到泄流Ix的数值，需经下式换算后求得：Ix＝I’X（1＋ RA ）R3 式中RA——微安表内阻；R3——汇水管对地绝缘电阻。R3可在通水情况下，试验接线完成后，用万用表测量得到，正、负极性各测一次取其平均值。测量时需将微安表2暂时断开，以免烧坏表头和测值偏小。又由于通水试验时，产生极化电势，因而在未加压前微安表里就有指示， 这时可接入一大小相等方向相反的电势进行补偿，其具体方法如图1中的虚线方框图所示，调整Rb的大小，使用微安表2指示为零，即达到全补偿的目的。D—高压二极管；R—限流电阻，1欧/伏 1、2—运行中使用的进出水阀门；C1—稳压电容，约1微法；V—静电电压表 3、4—充洗用的进出水阀门； C2—抑制交流分量的电容；R2—水电阻 5.—压力计；6—汇水管；L—抑制交流分量的电感 7.—定子绕组Ra、Rb—100千欧和500千欧电位器； K1、K2—开；DC—1.5伏干电池； 为减小杂散电流影响，微安表2的接地端须直接和发电机外壳连接。实测经验表明，试验时提高水质，不仅可以减小试验设备的容量，而且可使直流电压波形得到改善。

保定水内冷发电机绝缘测试仪电池检查及更换仪表在接通电源工作时，显示屏若显示“ ”欠压符号，表示电池电量不足，应更换新电池。4.2 测试将仪表E端接试品的接地端（或一端），L端接试品的线路端（或另一端）。将选择开关置所需的额定电压位，显示屏首位显示“1”，表示工作电源接通。按一下高压开关按钮，高压指示灯点亮，显示屏上显示的数值就是被测试品的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。4.3 G端（保护环）的使用测量高绝缘电阻值时，应在试品两测量端之间的表面上套一导体保护环，并将该导体保护环用一测试线连接到仪表的G端，以试品表面泄漏电流引起的测量误差，保障测试准确。4.4 关机读数完毕，先按高压开关关断高压，高压指示灯熄灭；再将旋钮拧至OFF关闭电源。对电容性试品还应将试品上的剩余电荷放完，再拆下测试线，以免电击伤人。本仪器性能符合国际标准 IEC61010-1：2001。本仪器执行标准 Q/BY 003-2002。1 性能特点 适于在各种电气设备的维修、试验及检定中作绝缘测试。 31/2LCD大屏幕数字显示，分辨率高读数方便 有四种额定绝缘测试电压，负载能力强。 操作便捷，携带方便，准确、可靠、稳定。 低耗电、12V/1.8AH锂电池供电，使用时间长。（或采用交流AC220V供电 电池电压不足，有欠压标志符 具有防震、防尘、防潮结构，适应恶劣工作环境。 保护功能完善，能承受短路和被测电器残余电压冲击。

<保定>天正华意电气设备有限公司 保定便携式故障录波分析仪-便携式故障录波分析仪供应

保定水内冷发电机绝缘测试仪电池充电本机外配专业充电器。给本机充电，充电一般在市电充至3小时充满。电池充满的标志是充电器上的红灯变成绿灯。开机测试前，观察本机电池能量是否满足，开机界面有电池状态显示，电池欠压时显示半格电，严重欠压时显示闪烁，并付有风鸣器叫声。此时要给仪器及时充电，充满电后才能使用。五、注意事项1、确认接线无误（注：测试线禁止拖地）后开机测试，“高压输出”灯亮表示有高压输出，此时严禁碰触高压线！测试过程中严禁拔插测试线或是短接输出，以免危及人身和损坏仪器。2、使用仪表内部电池测量时显示暗淡或开机不显示，表示电池电量不足，应及时关仪器并充电。注意：测试显示电压超出选择的额定电压很大时，并长时间不能稳定时请不接负载测试看电压是否正常。如果还不正常请充电，充电充满再次空测试电压，电压正常便是电力不足及时充电。3、长期不使用仪表时应定期对电池充电（一个月一次）。不使用时和充电时要关仪器。4、仪表存放于干燥，无尘、无腐蚀性气体的环境中。5、测试大容量容性负载时，试验完要保证有足够的放电时间，放电完毕后方可拆卸测试线。（特大容性负载放电超过1分钟）6、仪表未接被试品时测得的绝缘电阻显示值一般达到T级（1T＝1000G），此值一般是随机无穷大值，如同测试空气，不具备实际意义。7、若仪表出现故障，应请专职维修人员或寄回本公司修理，不得自行拆开仪表，否则造成的损失我公司不予负责。( 特别注意：测试过程中不要接触高压输出线，测试线接好后方可开机测试。切忌输出高压时将测试输出线短接。)六、随机附件：测试线三根，充电器一个，说明书一份，合格证一张本仪器保修三年，终身维修

<保定>天正华意电气设备有限公司 保定便携式故障录波分析仪-便携式故障录波分析仪供应

保定水内冷发电机绝缘测试仪 水内冷直流高压发生器操作步骤及注意事项5.4.1 按照使用说明书接好试验回路接线5.4.2 定子绕组绝缘合格后，测一下汇水管对地电阻值，如阻值大于10KΩ可正常试验。如小于10KΩ则在读取泄漏电流时需用说明书上的公式换算一下，微安表内阻为1KΩ。接至发电机试验绕组的高压引线需注意高压绝缘距离，如高压引线耐压（指拖地电缆）不够或者对周围物体的绝缘距离不够容易引起放电，有损坏试验设备及发电机的可能。5.4.3 上述两项准备好以后即可开机做试验。5.4.3.1 接通电源；5.4.3.2 开机，参数设置；5.4.3.4 按红灯；5.4.3.5开始升压，升到额定试验电压点后按面板上计时黄色按扭，计时器在还有5秒时会提示蜂鸣器响，（由于水流关系，微表读数会有变动，是正常现象，各试验点均读中间值即可，再升压至下一个试验电压节点，按计时按钮，时间到后，如此重复直到完成试验后关机放电。※注1：在升压过程中，要注意电压与总电流（mA）之间的关系。如：所用设备为60kV/200mA机，升压在6kV时总电流不应超过20mA，各试验电压等级以此类推：如电流偏大可改善水电导率（尽量控制在1μs/cm以下）及水温度（控制在35摄氏度以下）。如果强行在低电压大电流状态下使用，则对试验设备有损害。如：做电位外移试验时达到20kV/90mA（因三相一起带，总电流偏大，实际20kV时不宜超过66mA）较容易损坏试验设备。这时应首先处理水质，如果水质无法达到要求，可考虑增大试验设备容量（20kV/90mA这种情况买60kV/300mA设备即可正常试验）。
