前所生产出来了的油浸式真空断路器性能还可以，但是还依然存在绝缘油的情况，还是必须要使用绝缘油才可以进行使用，完全达不到国内要求的无油的标准化，而这种ZW32真空断路器就可以达到无油化以及绝缘的要求，也可以使用在户外环境当中，这种ZW32真空断路器的开断能力不低，从外表上面来看的话ZW32真空断路器的形状比较美观，ZW32真空断路器的出现完全是已经代替掉了柱上油浸式的真空断路器。ZW32真空断路

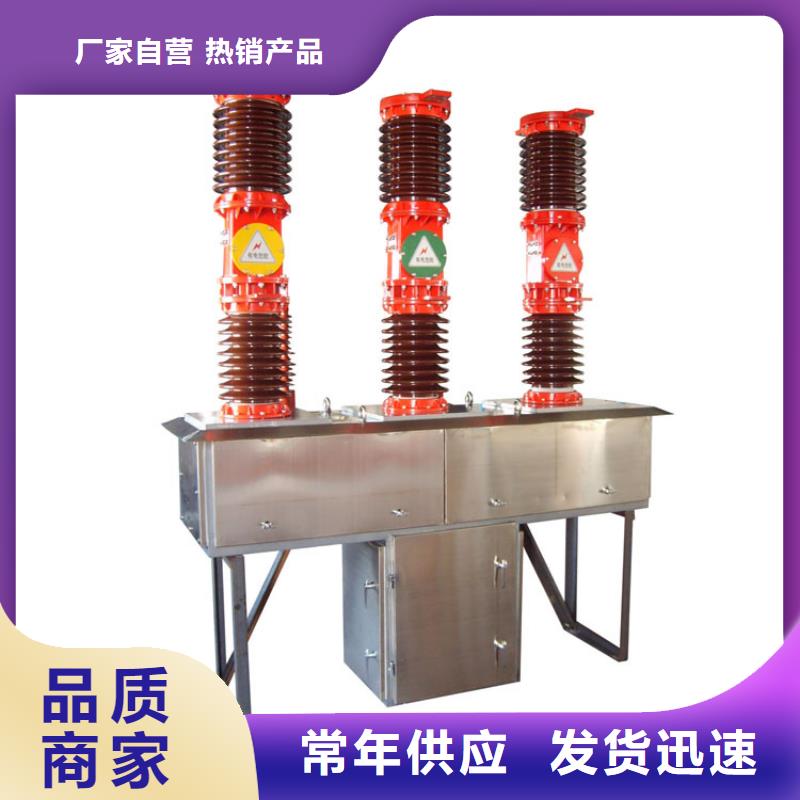

器一般都是使用金属壳的箱体以及不锈钢的箱体，ZW32真空断路器的里面则是使用的是单相固体的绝缘体，外部绝缘是用来支撑以及承受力度的，ZW32真空断路器的主要部件就是真空灭弧室，而这种灭弧室通常是使用硅胶套或者是陶瓷材料的，还有的就是ZW32真空断路器的拉杆，这种拉杆主要就是起到分合闸的作用，绝缘的部分则是使用硅胶的材料，所以在户外使用出现绝缘的问题以及污秽的问题就不在存在了。       不管
真空断路器在实际的使用当中对生态环境不会造成任何的污染，这些真空断路器的优点使得真空断路器在系统中进行了广泛的使用，真空断路是什么产品都是需要技术改进不断更新才会越来越好，那么ZW32真空断路器的产品的问题的改进问题有哪些解决的办法呢?如何去改进ZW32真空断路器的不足呢？首先必须要去使用比较厚的钢板为材料进行生产，这样强度就不是问题了，使用金属外壳使用时间一长容易出现生锈重新涂刷又比较麻烦，进行维护起来是比较麻烦困难，建议使用不锈钢为材料形状美观无需进行检查以及维修。真空断路器的整体体积不大，从真空断路器的外表上
面来看的话

)严格进行交接验收。真空开关出厂前
已做过试验，但在运往现场安装完毕后，必须进行有关参数的复核。以防止设备在运输中的变化，特别是操动机构与真空开关连接后的问题。主要复测的参数有：合闸跳，分闸同期，开距，超程，合、分闸速度，合、分闸时间，直流接触电阻，断口绝缘水平。  (2)重视缓冲特性的调整。操动机构在高压真空开关机械结构中是为复杂、精度要求高的部分，为了保证高压真空开关的可靠性，一般采取分装式结构，即将操动机构与开关主
体二者分开，由生产条件比较好的工厂集中生产操动机构，然后再将机构的输出轴与开关合而为一，所以机械参数的合理配置与调整，直接关系到高压真空开关的技术性能和机械寿命。满意的缓冲特性应该是运动部件接触缓冲瞬间，缓冲器提供较小的反力，随着缓冲距离的增加，缓冲特性迅速变陡，大可能地吸离能量，达到限制分闸反和分闸行程的目的。  (3)严格控制真空开关的合、分闸速度。真空开关的合闸速度过低时，会由
于预击穿时间加长，而增大触头的磨损量。又由于真空开关灭弧室一般采用铜焊工艺，并且经高温下去气处理，所以它的机械强度不高，耐振性差。如果开关合闸速度过高会造成较大的振动，还会对波纹管产生较大冲击，降低波纹管寿命。通常真空开关的合闸速度为0.6～2m/s，对一定结构的真空开关有着佳合闸速度。真空开关断路时的燃弧时间短，其大燃弧时间不超过1.5 个工频半波，因此，需要严格控制开关的分闸速度。此外，要
求真空开关的分闸缓冲器与合闸缓冲器有较好的特性，尽量减轻分闸或合闸时的冲击力，以保护真空灭弧室的使用寿命。3、温升  高压真空开关的回路电阻是影响温升的主要原因，而灭弧室的回路电阻通常要占高压真空开关回路电阻的50%以上。触头间的接触电阻是真空灭弧室回路电阻的主要组成部分，因为触头系统密封于真空灭弧室内，触头与外壳之间的真空形成了热绝缘，所以触头和导电杆上的热量只能通过动、静导电杆
向外部传导散热。真空灭弧室静端直接与静支架相连，动端则通过导电夹、软连接与动支架相连。因动端连接环节较多，导热路径较长，所以高压真空开关温升的高点多集中于动导电杆与导电夹搭接部位。在实际应用中，有效的利用静端有利于散热的元件，迫使触头间隙热量较多的从静端导出，分流动端的热量，是解决高压真空开关温升偏高的有效措施。4、结论  真空开关优越的技术应用特性，得到了广大用户的普遍认可，随
着经济建设的持续增长，今后将得到越来越广泛的应用。

其它部件基座、绝缘支撑件、绝缘子等特点编辑①触头开距小，10KV触头开距只有10mm左右，操作机构的操作功就小，机械部分行程小，其机械寿命就长。②燃弧时间短，且与开关电流大小无关，一般只有半周波。③熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。④由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达30-50次，额定电流开断达5000次以上，噪音小适于频繁操作。⑤体积小、重量轻。⑥适用于开断容性负荷电流。由于其优点很多，所以广泛应用于变电站中，目前型号主要有：ZN12-10型、ZN28A-10型、ZN65A-12型、ZN12A-12型、VS1型、ZN30型等。 [2] 具体介绍真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展。产品从过去的ZN1～ZN5几个品种发展到数十多个型号、品种，额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。国内主要依据标准：JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》DL403-91《10～35kV户内高压断路器订货技术条件》这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：(1) 绝缘水平： 试验电压 IEC 中国1min工频耐压(kV) 28 42(极间、极对地)48(断口间)1.2/50冲击耐压(kV) 75 75(极间、极对地)84(断口间)(2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80％，即工频1min33.6kV和冲击60kV。(3)触头合闸跳时间：IEC无规定，而我国规定要求不大于2ms。(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110％。2.真空断路器的主要技术参数 真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械

断路器直流电阻增大的关键因素则是触头电磨损和断路器触头开距的变化。  5、断路器合闸跳时间增大  一般情况下，真空断路器合闸时常常会出现触头跳的情况，然而如果说跳的范围超出了规定的话就会造成触头烧伤或者熔焊。簧性能下降、拐臂和轴磨损往往会导致真空断路器合闸跳时间的增长。  6、断路器中间箱ct表面对支架放电  要断路器对支架放电是由于电流互感器(ct)表面产生的不
均匀电场。真空断路器中间箱装有电流互感器，当电流互感器不采取措施，在断路器运转时ct表面就会产生不平衡的电场。因此要尽可能的阻止这样的情况的出现就要在互感器出厂之前在其表面涂上一层半导体胶，这样就可以保证电场平衡均匀。在装配断路器时若半导体胶要是受影响出现剥落的话依然会使得断路器工作过程之中互感器表面出现不均匀电场，由此造成互感器表面对支架放电。  7、断路器灭弧室不能断开  一般
状况下，造成断路器电路断开，电流切断的主要原因是手动分闸操作以及保护动作跳闸。真空断路器的灭弧原理区别于别的类型的断路器，因为该断路器一般是将真空作为绝缘及灭弧介质。  真空泡的真空度要是无法满足要求的话常常会促成真空泡内出现电离，这必然会导致电离子出现，电离子无疑将减弱灭弧室内绝缘作用，因为这些因素断路器灭弧室就会一直处在连接状态。  8、断路器真空泡真空度降低  真空泡
的材质要是出现了故障常常说明真空泡本身也出现的细小的漏点。真空泡内波形管的材质或制作装配工艺出现故障的时候，由于真空灭弧室使用时期不断的加长和开断的次数增加真空度就会慢慢的减少，当真空度下降到无法维持规定的度数的时候就会使得它自身的开断能力减弱和耐压水平降低。

---
