本溪架空线路故障测试仪同时，仪器的操作较为复杂，对使用人员的有较高的专业技术要求，也给使用人员带来困扰。为解决这些问题，我公司结合国内外接地故障定位技术以及多年的实践经验，开发出适合国内电网特点的架空线路接地故障定位仪。该仪器是目前国内体积小、重量轻轻（仅4.5kg），同时也是国内首台超低频率（0.5Hz）高压恒流接地故障检测定位仪。该仪器结合我公司独有的高速数据采样技术以及先进的软件算法，有效的解决了故障线路分布电容对信号的影响。一台主机能够配合一组或多组采集接收器进行故障检测的独特设计，更加提高了查找故障点的速度，提高了工作效率。解决了因长时间找不到接地故障点而不能及时恢复送电，引起客户投诉和因售电量减少带来的经济效益问题。也解决了因人海战术和人工逐级登杆查找接地故障，而耗费大量人力物力等问题。仪器内置大容量锂电池供电，满负荷连续工作时间可达4小时。操作简单、接线方便，主机、采集器和接收器总质量不足5Kg，非常适合野外作业。简单实用的人机界面实时显示故障信息，线路状况一目了然，同时能够自动识别故障上下游，对快速查找故障点提供了有力的数据依据，大大降低了对检测人员专业要求。

<本溪>天正华意电气设备有限公司

本溪架空线路故障测试仪 绝缘杆的长时耐受电压不得低于运行线路的额定电压；拉合接地刀闸时，必须穿戴合格的绝缘靴和绝缘手套。5.3 测试线路参数前应保证被测线路首末两端通讯畅通、清晰且应有后备通讯手段。5.4 测试前，凡需接地的，必须先确认已接地良好 如仪器外壳试验电源和被试线路的中性点等。凡属工作接地 如测零序阻抗时的中性点接地的阻抗应小到不影响测试精度的要求。5.5 测取有相邻并行或交叉跨越较多，特别是有更高电压线路相邻或交叉、平行线路的工频参数时必须先测静电感应电压、电磁感应电压、接地电流后，以评估线路参数测试装置可否满足测试条件。注意:静电感应电压幅值的大小主要是由于同塔并架或平行的运行线路与被测线路单位长度因线路间耦合电容和对地电容二者分压比决定。线路工频感应电流主要是由于同塔并架或平行的运行线路产生的零序电流通过电磁场作用与被测线路的互感抗XH感应过来的，会随运行线路上的零序电流变大而变大的。5.6 测试时必须作到：1) 全线路无其他工作；2) 线路两侧开关及刀闸确保均在断开位置，且无工作；5.7 现场测试应在天气良好的情况下进行，不得在雷雨天进行，也不宜在风、雪天进行；5.8 影响线路参数测试准确性的四个因素：1) 当测量较短的线路(如1km以内)的阻抗参数(Z1、Z0)时测试应采用四端法测量，即接入线路首端的电压引线和电流引线应分别接入测试装置。2) 测取较长(100km以上)线路的阻抗(或电容)参数时 采用单端测量法，也可采用双端测量法在线路首末两端同时读取电流(或电压)取首末两端的平均值供计算用。

本溪采购柔性线圈大电流记录仪必看-质量优

本溪架空线路故障测试仪同时，仪器的操作较为复杂，对使用人员的有较高的专业技术要求，也给使用人员带来困扰。为解决这些问题，我公司结合国内外接地故障定位技术以及多年的实践经验，开发出适合国内电网特点的架空线路接地故障定位仪。该仪器是目前国内体积小、重量轻轻（仅4.5kg），同时也是国内首台超低频率（0.5Hz）高压恒流接地故障检测定位仪。该仪器结合我公司独有的高速数据采样技术以及先进的软件算法，有效的解决了故障线路分布电容对信号的影响。一台主机能够配合一组或多组采集接收器进行故障检测的独特设计，更加提高了查找故障点的速度，提高了工作效率。解决了因长时间找不到接地故障点而不能及时恢复送电，引起客户投诉和因售电量减少带来的经济效益问题。也解决了因人海战术和人工逐级登杆查找接地故障，而耗费大量人力物力等问题。仪器内置大容量锂电池供电，满负荷连续工作时间可达4小时。操作简单、接线方便，主机、采集器和接收器总质量不足5Kg，非常适合野外作业。简单实用的人机界面实时显示故障信息，线路状况一目了然，同时能够自动识别故障上下游，对快速查找故障点提供了有力的数据依据，大大降低了对检测人员专业要求。

<本溪>天正华意电气设备有限公司

本溪架空线路故障测试仪 绝缘杆的长时耐受电压不得低于运行线路的额定电压；拉合接地刀闸时，必须穿戴合格的绝缘靴和绝缘手套。5.3 测试线路参数前应保证被测线路首末两端通讯畅通、清晰且应有后备通讯手段。5.4 测试前，凡需接地的，必须先确认已接地良好 如仪器外壳试验电源和被试线路的中性点等。凡属工作接地 如测零序阻抗时的中性点接地的阻抗应小到不影响测试精度的要求。5.5 测取有相邻并行或交叉跨越较多，特别是有更高电压线路相邻或交叉、平行线路的工频参数时必须先测静电感应电压、电磁感应电压、接地电流后，以评估线路参数测试装置可否满足测试条件。注意:静电感应电压幅值的大小主要是由于同塔并架或平行的运行线路与被测线路单位长度因线路间耦合电容和对地电容二者分压比决定。线路工频感应电流主要是由于同塔并架或平行的运行线路产生的零序电流通过电磁场作用与被测线路的互感抗XH感应过来的，会随运行线路上的零序电流变大而变大的。5.6 测试时必须作到：1) 全线路无其他工作；2) 线路两侧开关及刀闸确保均在断开位置，且无工作；5.7 现场测试应在天气良好的情况下进行，不得在雷雨天进行，也不宜在风、雪天进行；5.8 影响线路参数测试准确性的四个因素：1) 当测量较短的线路(如1km以内)的阻抗参数(Z1、Z0)时测试应采用四端法测量，即接入线路首端的电压引线和电流引线应分别接入测试装置。2) 测取较长(100km以上)线路的阻抗(或电容)参数时 采用单端测量法，也可采用双端测量法在线路首末两端同时读取电流(或电压)取首末两端的平均值供计算用。

本溪架空线路故障测试仪 绝缘杆的长时耐受电压不得低于运行线路的额定电压；拉合接地刀闸时，必须穿戴合格的绝缘靴和绝缘手套。5.3 测试线路参数前应保证被测线路首末两端通讯畅通、清晰且应有后备通讯手段。5.4 测试前，凡需接地的，必须先确认已接地良好 如仪器外壳试验电源和被试线路的中性点等。凡属工作接地 如测零序阻抗时的中性点接地的阻抗应小到不影响测试精度的要求。5.5 测取有相邻并行或交叉跨越较多，特别是有更高电压线路相邻或交叉、平行线路的工频参数时必须先测静电感应电压、电磁感应电压、接地电流后，以评估线路参数测试装置可否满足测试条件。注意:静电感应电压幅值的大小主要是由于同塔并架或平行的运行线路与被测线路单位长度因线路间耦合电容和对地电容二者分压比决定。线路工频感应电流主要是由于同塔并架或平行的运行线路产生的零序电流通过电磁场作用与被测线路的互感抗XH感应过来的，会随运行线路上的零序电流变大而变大的。5.6 测试时必须作到：1) 全线路无其他工作；2) 线路两侧开关及刀闸确保均在断开位置，且无工作；5.7 现场测试应在天气良好的情况下进行，不得在雷雨天进行，也不宜在风、雪天进行；5.8 影响线路参数测试准确性的四个因素：1) 当测量较短的线路(如1km以内)的阻抗参数(Z1、Z0)时测试应采用四端法测量，即接入线路首端的电压引线和电流引线应分别接入测试装置。2) 测取较长(100km以上)线路的阻抗(或电容)参数时 采用单端测量法，也可采用双端测量法在线路首末两端同时读取电流(或电压)取首末两端的平均值供计算用。

<本溪>天正华意电气设备有限公司 本溪采购柔性线圈大电流记录仪必看-质量优

本溪架空线路故障测试仪 三相线路两回线路间零序互感测试接线示意，如图（3）（图3）测试两条输电线路间的零序互感时，先将两条线路末端三相短路接地，线路Ⅰ首端三相引线并接在一起分别对应接入装置电流端子，然后再将线路Ⅱ首端三相引线并接在一起分别对应接入装置电压端子，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序互感测试，测试结果为双回线路间零序互感及三相线路的单相零序互感。8.5 三相两回线路间零序耦合测试接线示意，如图（4）（图4）测试两条输电线路间的零序耦合参数时，先将线路Ⅰ首端三相引线并接在一起分别对应接入装置零序耦合输出端子，线路Ⅱ首端三相引线并接在一起分别对应接入装置电流端子，通知对侧将两条线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序耦合测试。8.6 二相线路工频参数测试接线（略）二相线路测试接线与三相线路接线原理基本相同，本装置定义使用A相、C相对应接入被测线路的二相（对直流线路分别对应正极导线、负极导线）即可，操作按照显示屏幕菜单对应提示进行。9 测试装置操作面板（图5）说明： ① RS232通讯接口；② 热敏打印机；③ 电源故障类型显示灯（过压、过流、短路、过热）；④ 液晶显示屏； ⑤ U盘数据导出接口；⑥ 电源紧急停止输出按键；（0～9）数字设置键盘； ⑧ [《《《 ]显示屏幕对应的功能操作热键；10 测试装置接线面板(图6)说明：① 单相220V交流输入端；工作电源总开关；③ 双回线路零序耦合测试输出端子； ④ 外壳地端子； ⑤ 电压测量输入（UA、UB、UC）插孔； ⑥ 测试电源输出（A、B、C）插孔；⑦ 装置试验接地端子（Un电压参考点）； ⑧ 外部输入电流接线端子（装置检定时标准电源电流输入）；

<本溪>天正华意电气设备有限公司

本溪架空线路故障测试仪 三相线路工频参数测试接线8.1 三相线路静电感应电压测试接线示意，如图（1）（图1）使用测试装置配置的高内阻三相静电感应电压测试绝缘棒，接入装置的电压测试通道，确认被测线路首端、末端悬空后进行线路静电感应电压测试，按照仪器显示屏幕对应提示要求进行相应操作。8.2 三相线路电磁感应电压、接地电流、工频参数测试接线示意，如图（2）（图2）被测线路末端短路接地，将线路首端测试引线的电压线、电流线分别接入装置对应端子，按照仪器显示屏幕菜单提示要求进行相应操作。8.3 三相线路正序、零序阻抗，正序、零序电容参数测试接线（同前图2）测试线路阻抗参数：要求线路末端三相短路接地，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序阻抗测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相接地是否良好，以免导致零序参数测试结果出现异常。提别提示：当遇到同塔并架线路阻抗参数测试时，测试前一定确认另一条非测试线路首末两端只可一端接地，不可两端同时接地，否者会导致被测试线路的零序阻抗值偏小，对正序阻抗参数无影响。测试线路电容参数：通知被测线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序、正序电容测试。如装置预检不通过时，请按照显示屏幕提示，检查确认试验接线是否与要求一致及各相线路处于悬空状态，以免导致电容参数无法正常测试。

本溪架空线路故障测试仪 仪器存储数据可以通过装置面板USB接口使用U盘导出，可在任意一台PC机上方便用户对测试数据的管理，编辑线路工频参数测试报告。4 测试装置主要技术参数 4.1 根据测试系统选型配置表选择适用于不同工频干扰强度及线路长度的规格型号：以满足对0.2～1500km架空线路或电缆线路交流工频参数测试需要。4.2 测试装置抗工频干扰能力：在装置输出信号与工频干扰信号之比为1:20的条件下可靠、稳定输出，准确分离工频干扰信号并完成所有测试项目。4.3 供电电源：单相AC 220V±10％，（10～40A）50Hz±2％；4.4 测试装置保护功能1) 工作电源保护：仪器输入电源误接入380V电源时，过压报警指示灯亮并同时蜂鸣器发出告警提示音。2）装置外壳接地与试验接地检测：装置试验接地及外壳接地不良时，装置发出告警提示字符并关闭电源输出。3）具备急停按钮，出现意外快速切断电源输出并将被测线路首端接地，保护测试人员和设备。4）其他保护：装置具备过压、过流、短路、过热四种保护，在面板装有故障指示灯，提示出现故障类型。4.5 异频电源输出特性： 1) 输出频率：45Hz/55Hz/260Hz定频输出 频率度优于±0.1％； 2）输出波形：标准正弦波， 波形失真度优于±2％；4.6 装置型号及技术参数选型对应表技术参数A型B型C型D型适用于线路1500km0.5~800km1~500km1~200km异频电源功率10kVA5kVA3kVA2kVA输入工作电源单相单相单相单相接地检测功能对称测试有有有─适用电压等级1000kV及以下500kV及以下220kV及以下110kV及以下阻抗测试范围0.1～1000Ω0.1～400Ω0.2～400Ω0.4～400Ω电容测试范围0.02μF～80μF0.05μF～50μF0.1μF～50μF0.1μF～30μF移动万向平板车有有有有高空接线钳有有──专用测试钳线

<本溪>天正华意电气设备有限公司 本溪采购柔性线圈大电流记录仪必看-质量优

本溪架空线路故障测试仪对应操作说明：进入试验数据查询子菜单后，通过显示屏右侧功能热键进行相应操作。1）按压[上页]或[下页]键翻看、浏览整屏幕的序号及日期数据结果。2）按压[上条]或[下条]键，可根据试验序号、设置编号、存储日期信息查看任一条存储条目下的测试数据信息结果。3）光标指向任一条记录时，按压[查看]即可翻看本条保存的测试数据记录，按[打印]键，即时打印出本编号下所有的线路参数测试数据和计算结果。4） 按[退出]键，返回开机初始化界面。12 打印纸的更换与打印机的维护12.1 热敏打印纸的鉴别：打印机为热敏打印机，即打印纸有一面为热敏材料层（即碳膜层），如打印纸放反了会导致打印机打印不出字迹。鉴别打印纸的哪一面为热敏层可用拇指和食指的指甲稍微用力掐在热敏打印纸的两面，然后拉一下打印纸，观察打印纸的两面指甲划过的地方，划痕为灰色的一面就是涂有热敏材料的一面；也可采用打火机等热源短时间烤一下打印纸，颜色变深的一面就是有热敏材料的一面。12.2 打印纸更换：当按下显示屏菜单中的“打印”后，SEL绿色指示灯闪烁，表示打印纸已经用完，此时需要刚换打印纸，我们在随机附件中准备了备用打印纸，更换时先按下打印机的OPEN键，即可打开出纸仓盖，取出旧的纸轴，将新的打印纸外包装去掉，抽出打印纸留出一小段在出纸口外，将纸卷放入纸仓直接盖上仓盖即可，千万不要将打印纸穿过外盖压辊放入，打印纸没有热敏材料的一面对着压辊，这样有热敏材料的一面就刚好对着打印机的打印头了。12.3 打印机的维护：由于长时间的野外使用，灰尘等会进入打印头造成打印字迹模糊，可在打开上盖后，用棉棒蘸酒精将打印头上的灰尘擦拭干净即可；设备现场不使用时及时盖上设备上盖。13 技术支持与售后服务大功率全自动抗干扰线路工频参数异频测试系统产品，我公司为用户免费提供一次现场测试技术指导与技术服务培训，并提供全天24小时的热线服务电话，指导解决用户现场测试时出现的任何技术性问题。保证所生产的设备具有一致性，产品经过48小时老化、考核、校验后，承诺交付用户的设备性能稳定可靠。产品自发出之日起，产品正常使用情况下三年内我公司负责免费对产品的升级及维护，不再收取任何费用。保修期满后，如设备出现故障，本公司将为设备提供修理和维护的延续服务， 只收取材料的成本费。

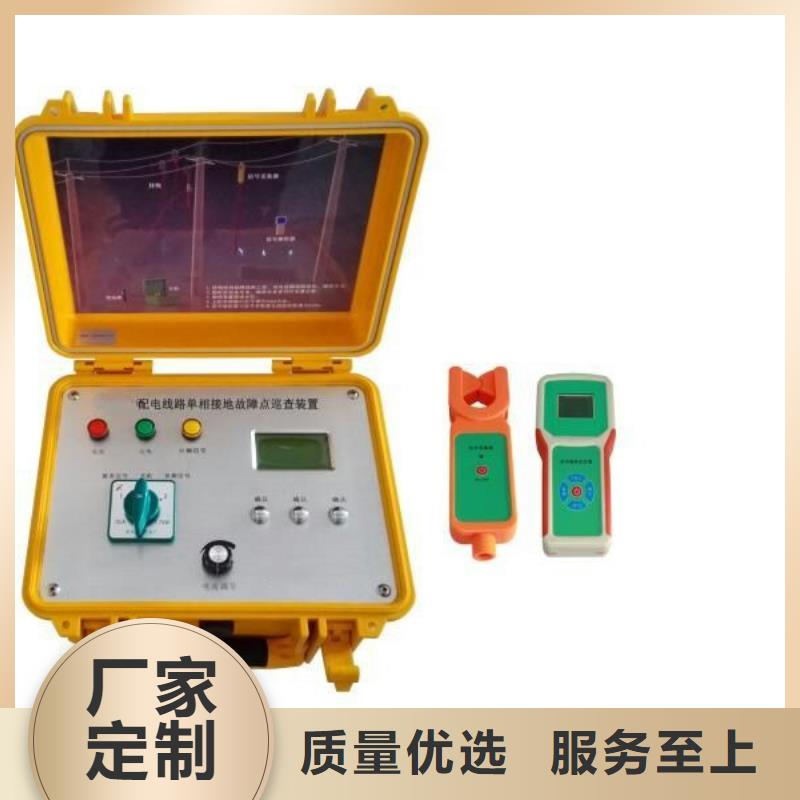

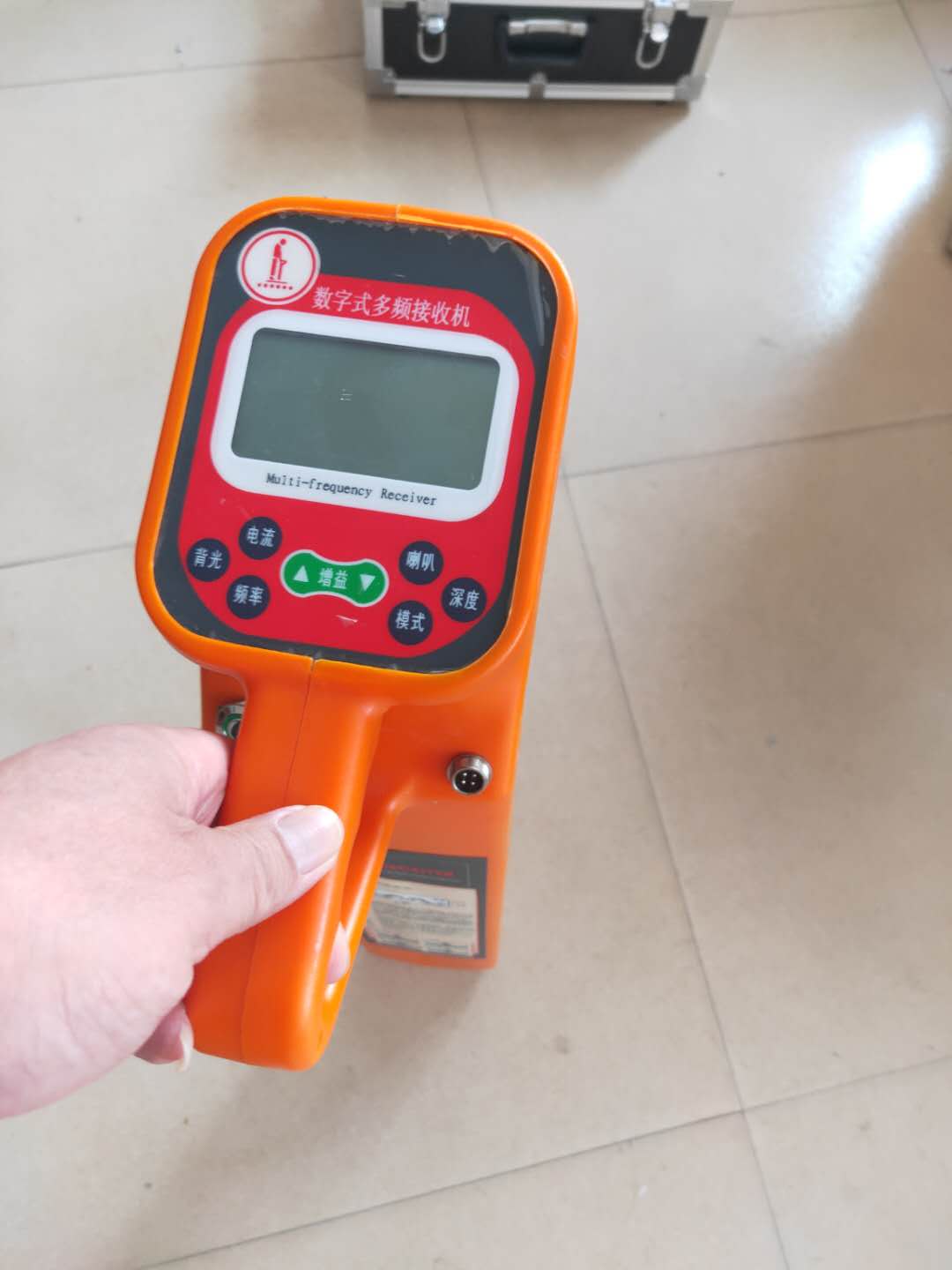

本溪架空线路故障测试仪这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。

---
