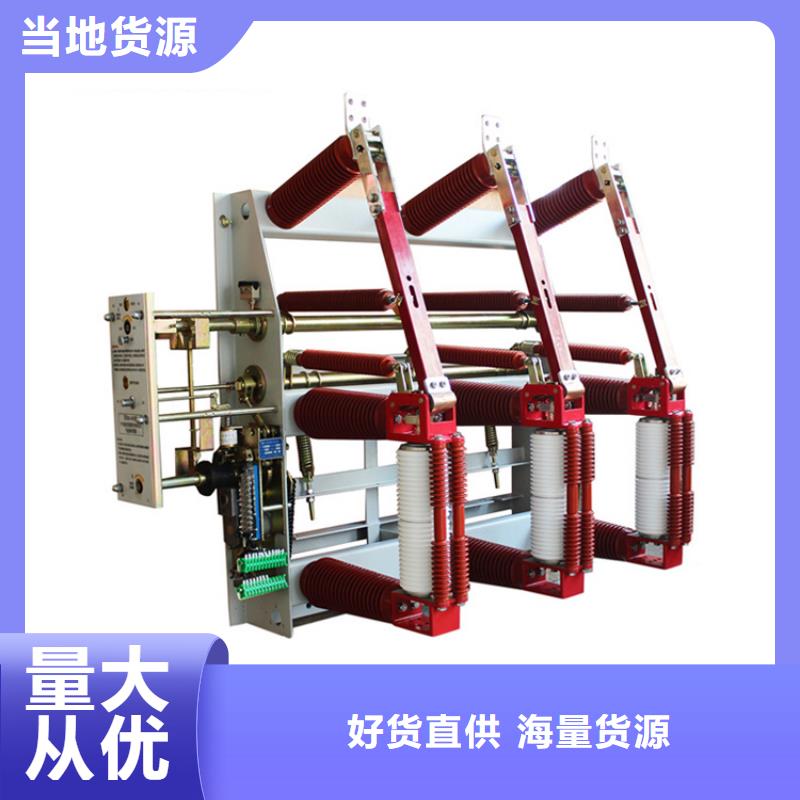

【FKN12-12/630-20】高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 五 【FKN12-12/630-20】负荷开关结构上的要求： 负荷开关在分闸位置时要有明显可见的间隙。 负荷开关要能经受尽可能多的开断次数，而无需检修触头和调换灭弧室装置的组成元件。 负荷开关要能关合短路电流，并承受短路电流的动稳定性和热稳定性的要求（对负荷开关－熔断器组合电器无此要求）。 负荷开关有两个明显的特点，一是具有三工位，即合闸－分闸－接地；二是灭弧与载流分开，灭弧系统不承受动热稳定电流，而载流系统不参与灭弧。 FKN12-12D压气式负荷开关、FKN12A-12D系列压气式负荷开关一熔断器组合电器，适用于12kV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。 FKN12-12D系列压气式负荷开关可以分合负载电流和过载电流。 FKRN12-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流、过载电流、开断线路短路电流。 六 随机文件 a. 产品合格证及出厂实验报告； b. 安装使用说明书； c. 装箱清单。

首先要了解使用环境，高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 选型注意事项：1，额定电流，留30%左右的余量2、额定电压：一致或者高于实际电压3，开断电流高压隔离开关的用途及特点概述：高压隔离开关是隔离开关中常用的种类，它在发电厂和变电站的电气系统中扮演了重要的角色。高压隔离开关在电气系统中，应当和高压断路器配套，用于保证高压电气装置检修时的电压隔离和人员保护。1.高压隔离开关的分类高压隔离开关按照安装地点和条件的不同可以分为室内高压隔离开关和室外高压隔离开关，其中室外高压隔离开关对恶劣天气条件的适应能力较好。高压隔离开关按照绝缘支柱目数又可以分

高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。

1、负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。

2、负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。在设计中合理选用负荷开关，对保障电网的、可靠运行有着重要意义。

3、负荷开关其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩;另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。

---
