自贡大电流发生器TH-1000A三相大电流发生器，是我公司经过长期的试验，针对断路器，电流互感器和电动机保护器的性能特征，专业化的设计，该装置主要用于对断路器、电动机保护器和电流型电动机保护器、热电偶的校验。而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。 二、适用范围 1、适用于各类型的电流互感器、断路器 低压电动机保护器、热继电器测试。2、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 3、适用于各高校及科研机构的研发、试验、教学。三、主要特点及技术参数 ◆可输出0～1000A（可定制）电流 2000A◆可同时串接若干只校验，提高工作效率[技术参数]1、电源输入：AC 380/220V 50Hz 三相四线2、输出电流：0～1000A（可定制）四、操作方法（1）电源接通前，应断开“电源控制”开关，并将“三相调压器”旋钮调零位。（2）接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C三相电流输出”端子及连至被测点。（3）连接完毕后，合上“电源控制”开关，把调至所需要的电流，按下“启动”按钮，分相调节“三相调压器”旋钮，调出所需要的电流数值，然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。

<自贡>天正华意电气设备有限公司

自贡大电流发生器软件功能说明：2.4.1试验过程的管理2.4.1.1软件界面说明?中文界面?试验软件界面设有权限，试验员无法进入其它应用软件界面?界面友好，操作简单方便、步骤清晰简洁?具有相关提示区域（操作指引、错误提示等）?具有相关曲线显示区域?具有当前操作员姓名、时间、被试设备型号及编号等实时信息显示区域2.4.1.2软件功能说明?具备登录权限控制功能， ?具备被试品参数、试验参数录入功能（须具备相应权限）?具备系统设置、硬件比例设置功能（须具备相应权限）?具备试验过程记录功能?具备操作提示功能?具备试验过程自动控制功能?具备试验结果自动计算功能?具备试验数据自动记录功能?具备试验报告自动生成与打印功能（备选）?具备本机数据库功能?具备历史试验记录查询功能?具备数据库接口功能，可连接服务器数据库2.4.2系统自诊断功能系统具有自检测功能和保护功能，能对系统的高、低压交流、直流开关量、模拟量和各热工量进行监视并与系统连锁、报警；系统的过压、欠压、过流保护等，严重故障或故障影响到试验正常进行、可能引起系统故障扩大或影响设备时自动停机，切断上级电网，并有声光报警；系统还能在故障时记录故障信息，进行自诊断，提示故障位置等功能。2.5主要技术指标型号TH-7000A输出电流交流单相7000A 3组电路方式 电动柱式调压器或感应调压器交流输入 相线 3Φ4W ＋G电压 380V±10％，50Hz±2％三相四线输入电流 552.6A输出相线1Φ2W ＋G开路电压0-10V自动转换电流AC 0-7000A连续可调稳流精度输出电流≤±0.5％输出端子接线端子保护电子电路快速侦测过电压、过电流、过高温自动跳脱保护及告警装置 非测试状态电压为零，电流为零显示及设定电压表显数字电压表 解析度0.1V电流表显示 数字电流表 解析度1A调节设定电流（高精电位器调节）系统整机效率90％耐压绝缘阻抗AC 1800V 1分钟，20兆欧冷却装置自然风冷噪音﹤60dB（机器前方1mm）互感器精度 0.2S级防护等级 IP20工作环境 温度 -10℃-50℃湿度 0-90％（非凝结状态）海拔高度 1500m以下

单相大电流发生器(2023)

自贡大电流发生器 用途 TH-DLX系列智能三相电流源广泛应用于JP及电缆分支箱、发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH-DLX系列智能三相电流源是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH-DLX系列智能三相电流源采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好三、技术参数项目输出范围误差电流10～1000A＋1％电源AC380V＋10％(三相四线) 50HZ＋2％使用环境工作温度范围0~40℃ 相对湿度30％~90％RH适用范围 满足长时额定电流630/400A，额定电压小于等于5V。◆电源电压：三相四线AC 380V ±10％，50Hz；◆供电容量为5KVA/10KVA/30KVA/50KVA根据电流大小选配，无需要独立的供电线路，对电能质量没有影响；◆额定工作温度＋25℃，允许变化范围-10℃～45℃，空气相对湿度不超过85％；◆控制系统室远离电磁场干扰与机械振动，避免腐蚀性气体的侵蚀；◆空气中不得有过量的尘埃、酸、盐、腐蚀及爆炸性气体；◆安装海拔不超过1000m。四、设备特点● 电流、电压、时间、状态信息及提示信息等数据液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 轻触式按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性；● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 自动控制模式，电流的增加/减少由电脑控制，整个试验过程只要设定好目标电流后自动完成升流操作设备自动判断上/下限位，有过电流保护等功能；● 手动控制模式，此模式于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能；● 带停止/紧急按钮，可用于迅速切断电源，确保人身；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 出现过流等故障时，保护即时，准确，可靠；● 整体设计美观大方，结构合理，可靠耐用。

自贡大电流发生器 系统设置界面当前温度：显示目前温度传感器温度。如果显示800.0 则说明温度传感器故障，或是没有安装。报警温度：当温度达到该温度是系统发出报警声。同时屏幕进行显示具体那一路温度报警。停机温度：当达到停机温度时。系统发出报警声，同时且电流输出。屏幕提示具体那一路温度报警。一旦停机温度被执行，需返回主菜单报警，才能重新进行测试。在重新测试前，请做好测试前检查工作。五、测试举例1. 多次电流输出测试1）进入自动测试设置界面2）设置输出电流100A3）设置输出时间3分30秒4）设置暂停时间5分0秒5）重复次数3次6）按下 “依据时间重复测试”7）点击下一步 进入自动测试界面，按下开始按钮进行测试测试开始后系统，将输出电流3分30秒，然后中断输出，等待4分钟后重新启动输入，如此循环3次后停止。2. 大电流温升测试。1）设置温度上限40摄氏度。温度下限35摄氏度。2）温度5 温度6不使用。设置为零度。3）重复次数设置为 1 次。4）输出电流设置为100A4） 按下“依据温度重复试验”按钮。点击下一步 进入自动重复试验界面。按下启动按钮，系统自动开始试验。当达到温度上限，系统停止输出。通过查看数据 可以知道允许温度下的电流值。注1：如果在系统进行测试时安装温度传感器，可能因为插接瞬间的电阻改变导致系统误报从而引起系统报警或是直接停机导致本次测试失败。注2：自动测试状态，理论上讲是可以实现完全无人职守化测试，但是限于对外部传感器的安装工艺及测温点的限制，请在测试时至少保证一名工作人员在场。

<自贡>天正华意电气设备有限公司 单相大电流发生器(2023)

自贡大电流发生器智能型大电流试验台一、用途 TH-系列智能三相大电流发生器广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH系列智能三相大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH系列智能三相大电流发生器采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好。 三、技术要求 1.运行条件 1.1 周围空气温度 温度：不高于40℃ 温度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空气湿度：＋40℃时不超过50％ 1.4 电源电压：三相四线 AC 380V±10％，50Hz±1Hz 1.5 供电容量：≥150KVA 2.设计、生产执行标准、参考文献 2.1 JB/T9641—1999 《试验变压器》 2.2 GB/T10228—1997 《干式电力变压器技术参数和要求》 2.3 GB 50054-95 《低压配电设计规范》2.4 GB 50055-93 《通用用电设备配电设计规范》 2.5 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 2.6 GB 6738-86 《电测量指示和记录仪表及其附件的要求》二、系统基本组成及参数 1.低压电源分配柜 〖产品外形图〗 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 1.2 容 量：150KVA 1.3 电 压：三相四线380V 1.4 电 流：100A 1.5 内置150A/380V手动式智能型断路器1台、200/5A、0.5级电流互感器一支、数显智能电流表各一块（0.5级） 、过流保护继电器一块、数显智能电压表一块（0.5级）及相对应的指示灯等。 1.6 数 量：1台 1.7 体 积：1200×9201330mm3 1.8 重 量：约120Kg2.大电流发生器

<自贡>天正华意电气设备有限公司 单相大电流发生器(2023)

自贡大电流发生器交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的性、可靠性。6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；7）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCKMNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）备选功能.8） 带三相自动平衡系统，保证三相平衡输出，输出电流采样采用进口传感器并采用当前电力电子技术，抗干扰能力强，输出精度高，0.5级。可达0.2级。9）. 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。10）.可以显示三相全程电流曲线和多达120路温度曲线图。可带微型打印机，可现场随时打印曲线图及测试数据11）.试验报告为WORD格式文档可在仪器内部进行编辑、整理、打印12）. 可根据用户要求定制测试模块，软件终身免费升级

<自贡>天正华意电气设备有限公司 单相大电流发生器(2023)

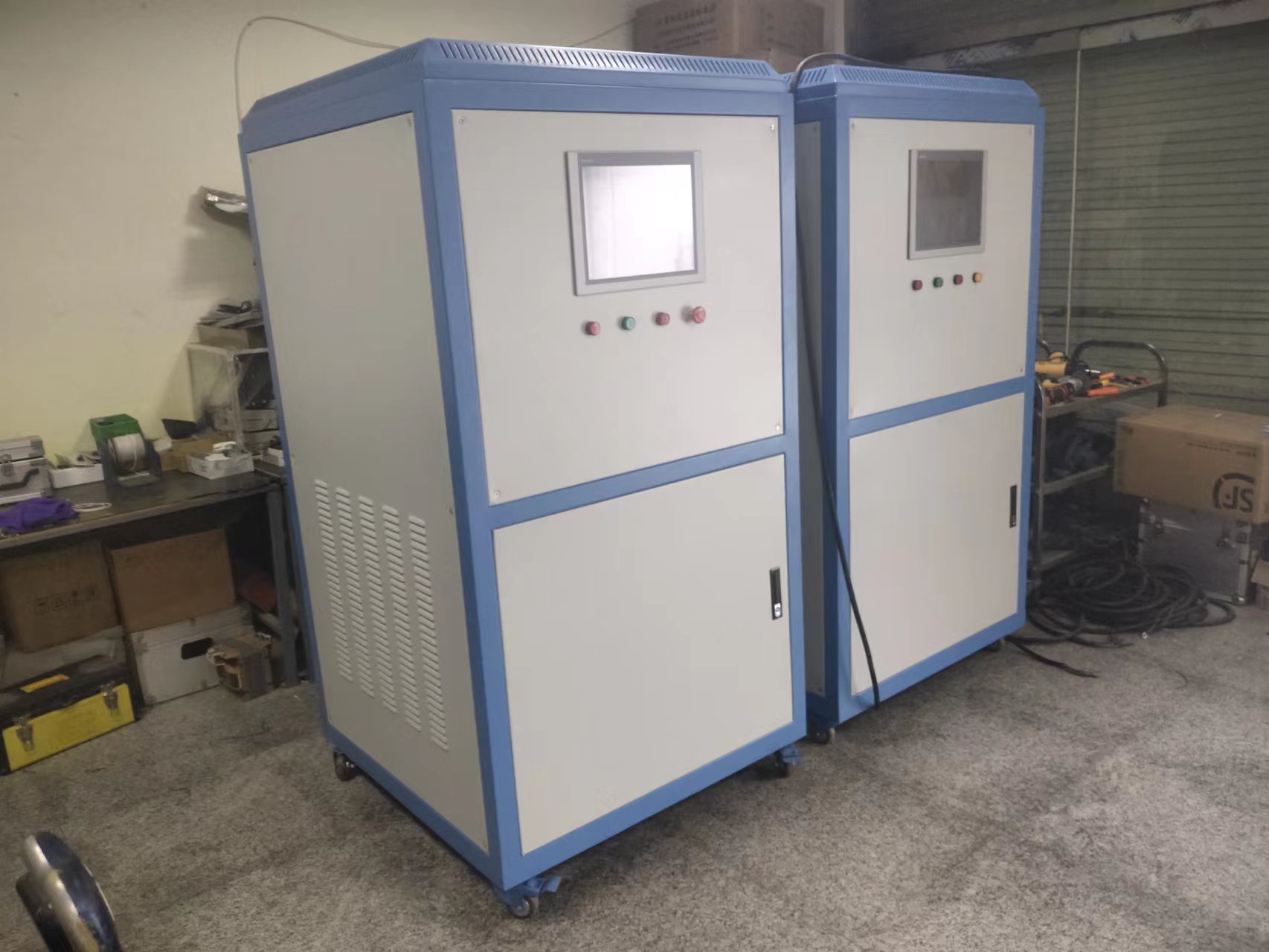

自贡大电流发生器二、1000A全自动交流电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路1000A电流输出，16路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。、三、主要特点● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 全触屏操作，操作直观、快捷、易上手。● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）； ● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； ● 试验时间可任意设定，0秒 ~ 48小时● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。● 带停止/紧急按钮，可手动复原；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。● 出现过流等故障时，保护即时，准确，可靠； ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<自贡>天正华意电气设备有限公司

自贡大电流发生器.用途全自动大电流发生器，我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用西门子PLC和威纶通触摸屏数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。2.性能特点，采用美观大方的PVC面板直接显示一次电流，便于试验观察及记录。测量精度高 0.2级功率大、体积小、带负载能力强体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。4.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。（3）在实际接线时，电流输出端子应形成回路不然仪器将不会输出电流。（4）本升流器带随机输出导线；输出外接铜导线按10A/mm2选择。(标配为二根3米测试线)（5）该设备容量是按短时间工作配制（5分钟以下）。二、技术特征1.名称和分类（1）名称：全自动大电流发生器。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 输出电流： AC0～1000 无级可调、面板带数显电流表2. 4 输出电压： (＞4V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.3级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11电流稳定度：0.2％；2.12保护设置：过流、过压

单相大电流发生器(2023)

自贡大电流发生器 用途 TH-DLX系列智能三相电流源广泛应用于JP及电缆分支箱、发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH-DLX系列智能三相电流源是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH-DLX系列智能三相电流源采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好三、技术参数项目输出范围误差电流10～1000A＋1％电源AC380V＋10％(三相四线) 50HZ＋2％使用环境工作温度范围0~40℃ 相对湿度30％~90％RH适用范围 满足长时额定电流630/400A，额定电压小于等于5V。◆电源电压：三相四线AC 380V ±10％，50Hz；◆供电容量为5KVA/10KVA/30KVA/50KVA根据电流大小选配，无需要独立的供电线路，对电能质量没有影响；◆额定工作温度＋25℃，允许变化范围-10℃～45℃，空气相对湿度不超过85％；◆控制系统室远离电磁场干扰与机械振动，避免腐蚀性气体的侵蚀；◆空气中不得有过量的尘埃、酸、盐、腐蚀及爆炸性气体；◆安装海拔不超过1000m。四、设备特点● 电流、电压、时间、状态信息及提示信息等数据液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 轻触式按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性；● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 自动控制模式，电流的增加/减少由电脑控制，整个试验过程只要设定好目标电流后自动完成升流操作设备自动判断上/下限位，有过电流保护等功能；● 手动控制模式，此模式于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能；● 带停止/紧急按钮，可用于迅速切断电源，确保人身；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 出现过流等故障时，保护即时，准确，可靠；● 整体设计美观大方，结构合理，可靠耐用。

单相大电流发生器(2023)

自贡大电流发生器.自动升流试验自动升流试验和手动升流试验的试验过程类似，首先也进行接地检查和回零检查，确认后进入如下界面如图9:图9 自动升流试验界面按上方法切换到“开始”确定后进行试验，与手动升流试验不同之处就是升流过程将自动升到“目标电流”值，然后启动进行计时。升流过程为逼近方式，首先快速升到接近目标电流值，然后再进行微调，保证输出电流几乎为目标电流值。（5）冲击速断试验冲击速断试验和升流试验的试验过程有些不同，本试验不进行回零检查，可以直接输出电流，长耐流时间为999mS。步，关闭电源开关，直接短接输出线。第二步，开启电源开关，利用手动升流试验升到所需的电流，然后关闭电源开关让调压器处于相应的位置。第三步，在输出端接上被试品。第四步，开启电源开关，进入“冲击速断试验”界面，如图10:图10 冲击速断试验界面按上方法可以设置耐流时间和电流上限，然后切换到“试验”确定后进行试验，此时不会进行回零检查直接输出所需电流。（6）功能选择按键盘上的“功能”就进入功能界面如图11:图11 功能界面进入功能界面后，可以选择“接地保护检查参数”、“系统日历时钟调整”、“试验操作注意事项”等界面。接地保护检查参数：设置是否要接地保护检查。系统日历时钟调整：设置时钟的时间，为打印报表提供时间依据。试验操作注意事项：为用户提供一些操作规范和注意事项。（7）打印按键盘“打印”按键可以打印试验果，在此不赘述。
