阿拉善电缆振荡波局放测试仪能满足您的需求

阿拉善振荡波局放耐压试验系统性能特点：全套原装进口，工艺水平高；为国际知名品牌进口设备，原厂，提供投标产品原厂项目授权书原件以及售后服务承诺函原件（2）＊加压程序可以程序化自动导入相关标准，无需手动输入，支持相电压倍数输入或电压等级加压模式，软件内置DL/T1576标准加压程序，用户可直接选择（3）大数据平台具备机器学习功能；（4）＊电缆信息自动导入，与状态检测平台数据实现共享；（5）电缆局放测试和定位：使用低阻尼振荡波电源进行局放测试；（6）电缆振荡波耐压试验：50次；（7）＊可测量局放起始电压、局放水平，并准确定位局放缺陷位置；（8）＊局放采集卡为工业级板卡；（9）＊数据采集装置A/D转换器大于14Bit；（10）＊软件持免费无限制安装使用不需加密码狗任意工作电脑均可免费使用和升级，兼容性强，可导入多款同类主流设备数据（11）＊分析软件可以兼容市场上进口主流产品的测试数据；（12）＊具备VLF /DS/DAC三合一功能；（13）＊具备双端定位功能；（14）＊设备具备自干燥系统，以避免潮湿气候引起的仪器内部干扰；（15）＊至少选择5个测量区间开窗分析；（16）＊补偿电容支持外置测量阻抗以测试导线对定位误差的影响；（17）＊测试信号深度可以在2-10范围内自由选择；（18）＊自动校正功能，单个校正挡位即可保证测试精度，中文界面，包含TDR，定位图，PRPDA 模式识别，导入其他数据格式（19）＊具备振荡阻尼故障曲线校正测定功能；（20）＊测量功能和分析功能在一套软件内，测量和分析可以同时进行，局放定位结果谱图显示及结论编辑、添加（21）便携式使用，移动方便

<阿拉善>天正华意电气设备有限公司

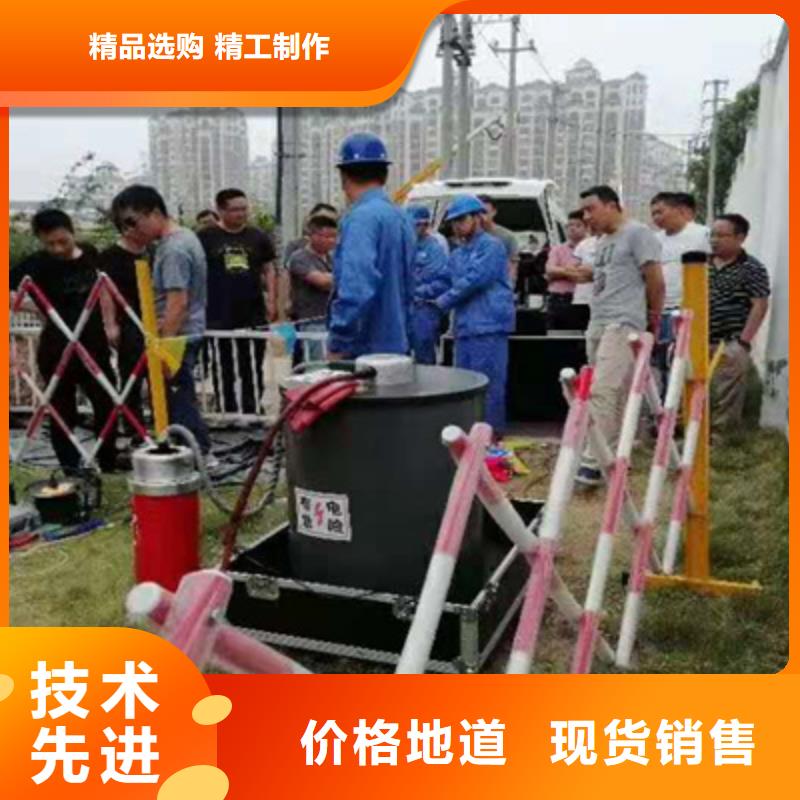

阿拉善振荡波局放耐压试验系统 测试回路包括:1.1.1 硬件 TH 主要由两部分构成 高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。 控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。 1.2 软件 TH 软件主要构成如下： TH 测试分析软件，是用户操作的主界面；该软件是由笔记本电脑控制的。 该软件可以进行下述操作： - 定义测试对象； - 校准测试电路； - 加压测试； - 测试并保存测试数据； TH 浏览软件内置于系统中，但也可以根据客户要求将该软件单机独立安装。该软件的主要用途如下： - 显示并管理测试数据，生成测试报告； - 利用脉冲反射仪分析测试数据； - 生成测试报告； - 生成数据库特征。 TH 用户界面是由鼠标和键盘控制。屏幕上每个键都标注了相应功能。每个处于活动状态的功能键都是能进行相应的功能操作或直接进入下一个操作界面。点击“Esc”键就会返回到 TH 系统起始界面。 TH 软件的界面显示以及功能可以归纳如下： 被测电缆：定义被测电缆系统参数； 测试校准：启动并执行测试电路的校准； 测试操作：通过测试以及数据的保存来对电力电缆进行现场诊断； 浏览报告：分析数据并生成测试报告。

<阿拉善>天正华意电气设备有限公司 阿拉善电缆振荡波局放测试仪能满足您的需求

阿拉善振荡波局放耐压试验系统中压以及高压电力电缆在铺设安装后或者维护更换后需要对其运行性做检测。同样在电缆投运较长时间后，也需要做检测来掌握其的状态。???为此，标准中提出了要对被测电缆施加高于工况电压的加压检测，其结果不是发生击穿（说明电缆中有严重的缺陷）就是“没有击穿”。而随着技术的发展，当今的检测技术已经可以对电缆中的局部放电进行准确的测量和定位。现场测试的可靠性得到了明显的提高，而且即使当电缆中出现缺陷时，为了找到缺陷，也不必一定要使被测电缆发生击穿。借助局放模式图的运用，我们可以得出其缺陷的严重程度以及位置。在进行震荡波局放测量时，我们通过对损耗因子的获取 同 时 也 可 以 对 电 缆 绝 缘 老 化 程 度 进 行 评估。因此这种测试所带给用户的信息量远远超过了统一的单一的加压测试。

<阿拉善>天正华意电气设备有限公司 阿拉善电缆振荡波局放测试仪能满足您的需求

阿拉善振荡波局放耐压试验系统35kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 60功能要求对30kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤21kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流10 mA电缆介损测量范围0.1％-5％自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能分析功能自动和手动分析功能电缆长度修正电缆长度修正功能加压模式峰值、相电压、有效值三种加压模式

阿拉善振荡波局放耐压试验系统 10kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 30功能要求对10kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤8.7kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流12 mA电缆介损测量范围0.1％-5％自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能分析功能自动和手动分析功能电缆长度修正电缆长度修正功能加压模式峰值、相电压、有效值三种加压模式自放电自动放电功能抗干扰无线、有线连接功能，排除现场信号干扰控制装置控制紧急停机功能和控制回路；含有紧急制动按钮和运行指示灯脉冲校准仪局放校准仪1pC – 200nC 无局放降频装置电容0.15 μF无局放装置带无局放连接装置

<阿拉善>天正华意电气设备有限公司
阿拉善电缆振荡波局放测试仪能满足您的需求

阿拉善振荡波局放耐压试验系统中压以及高压电力电缆在铺设安装后或者维护更换后需要对其运行性做检测。同样在电缆投运较长时间后，也需要做检测来掌握其的状态。???为此，标准中提出了要对被测电缆施加高于工况电压的加压检测，其结果不是发生击穿（说明电缆中有严重的缺陷）就是“没有击穿”。而随着技术的发展，当今的检测技术已经可以对电缆中的局部放电进行准确的测量和定位。现场测试的可靠性得到了明显的提高，而且即使当电缆中出现缺陷时，为了找到缺陷，也不必一定要使被测电缆发生击穿。借助局放模式图的运用，我们可以得出其缺陷的严重程度以及位置。在进行震荡波局放测量时，我们通过对损耗因子的获取 同 时 也 可 以 对 电 缆 绝 缘 老 化 程 度 进 行 评估。因此这种测试所带给用户的信息量远远超过了统一的单一的加压测试。

阿拉善电缆振荡波局放测试仪能满足您的需求

阿拉善振荡波局放耐压试验系统 系统的性能及特点1）采用交流串联谐振升压＋振荡波测试局放的方法、设备合二为一。一套设备既可完成局放试验又可做交流耐压试验，一机两用。增加了设备的使用效率。且交流耐压试验符合现有规程2）适用于新电缆（投运前）交接试验及老电缆（停电后）性试验。3）遵循IEC60270标准测量电缆局放量。4）对电缆局放点进行距离测量。5）测量电缆接头位置及全长距离。6）变频主机可以根据国网的相关规程设定电压自动升压，笔记本系统自动采集数据，简单方便。7）采用硬件和软件相结合抗干扰技术可有效去除外部干扰。8）软件专家系统，同时显示局部放电波形、放电量和测试电压等参数，对测试数据进行实时保存、生成测试报告及打印等功能。　　　3、10kV测试系统介绍3.1主要技术指标：（1）、试品电容量：≤2ｕF（约5km）（2）、试验电压：AC 21.6kV（3）、阻尼振荡波频率范围：30～600Hz（4）、变频串联谐振耐压试验频率范围：20～300Hz（5）、局放测试范围：10PC～20nC （6）、局放定位精度：1％

---
