一般意义上的过电压保护器是对工频过电压进行保护的，所谓工频过电压，往往产生在操作过程中，如开关开断时电弧未过零就被开断时会有过电压，回路开断时由于回路波阻抗不同而产生电压反射波叠加的操作过电压等等，这些过电压都是工频过电压，也就是其电压波形的频率还是维持50HZ没变。 避雷器是保护雷电过电压的，避免器件遭受雷击瞬时高压的损坏，这种过电压波形前端很陡，频率很高，
但后续电流很小，避雷器可以将雷电波的峰值泄放从而保证其后面的电器 。通常避雷器正常情况下是处于断路，在经过雷击高压时导通将其释放到大地上。避雷器不负责引雷，如果雷电击中输电线路，雷电过电压会随着输电线路流向变压器或者流过配电装置时，此时避雷器泄流，防止配电装置被击坏。二者都有抑制过电压保护电气设备的作用。一般意义上的过电压保护器是对工频过电压进行保护的，所谓工频过电压，往往产生在操作过程中
，如开关开断时电弧未过零就被开断时会有过电压，回路开断时由于回路波阻抗不同而产生电压反射波叠加的操作过电压等等，这些过电压都是工频过电压，也就是其电压波形的频率还是维持50HZ没变。避雷器是保护雷电过电压的，避免器件遭受雷击瞬时高压的损坏，这种过电压波形前端很陡，频率很高，但后续电流很小，避雷器可以将雷电波的峰值泄放从而保证其后面的电器 。通常避雷器正常情况下是处于断路，在经过雷击高压时导
通将其释放到大地上。避雷器不负责引雷，如果雷电击中输电线路，雷电过电压会随着输电线路流向变压器或者流过配电装置时，此时避雷器泄流，防止配电装置被击坏。作用过电压保护器为一种新型的过电压保护器，主要用于保护发电机、变压器、真空开关、母线、电动机等电气设备的绝缘免受过电压的损害。分类按照结构特征部分1、无间隙：功能部分为非线性氧化锌电阻片2、串联间隙：功能部分为串联间隙及氧化锌
电阻片按照外形结构：F、复合绝缘外套T、T型底座：相间距离：包括85、131、150、200、310、630等W1、户外用，带电缆 W2、户外用，不带电缆按照保护对象：A、电机型：B、电站型：（并通用于常规配电领域）C、电容器型：特征电压：包括3.8KV 、7.6KV、12.7KV、42KV过电压保护器有一种新型产品，即三相组合式过电压保护器。保护器是指
针对电器提供用电保护的装置，它内置有智能的防高压装置，在电器遭遇瞬间高电压的异常情况下，会智能启动内部保护装置，确保后端用电器的用电。

 危害:中性点绝缘差，过电压出现时易导致开关柜短路事故，此事故是过电压保护器四大事故之首，十年前在凯立等企业时有发生，后来痛定思痛，进行了的改进，不过现在乐清的很多企业为了省些环氧树脂钱却又在重导覆辙，鉴别:肉眼观察底座密封方式和材料敲击底座看是否是实心借助试验变压器测试中性点绝缘是否达到国标GB。
  三，用普通避雷器直接冒充，手法:用三只避雷器加个铁板，就叫[组合式"产品了，危害:根本不是四星型接法，就是避雷器冒充组合式产品卖，鉴别:底座只有块金属板子的一眼就能看出，如果底座封住了看不出，可以测试相间参数。
  比对地参数高一倍的就是冒充货，四，混乱产品结构特征，手法:用自产产品直接书写上图厂家产品型号，不管结构特征是否一致，危害:过电压保护器由于存在阻容型，有间隙型，无间隙型，复合型等数个明显不同的大类，替代产品若与原设计结构不符(主要是无间隙冒充有间隙。
  有持续电流阻容冒充无持续电流阻容)，容易导致整个系统设计上出现失误，造成系统存在事故隐患，此事故是过电压保护器四大事故之一，2001年以来在多家电力公司发生过，甚至导致有些省级电力公司明文规定不准使用定义混乱的过电压保护器类产品。

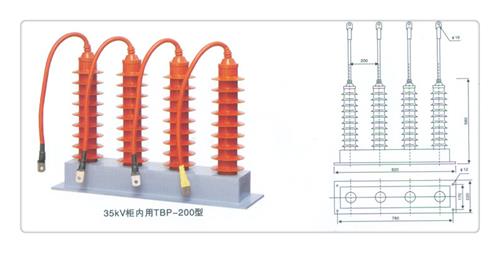

  鉴别:按上图厂家产品的测试方法进行试验，满足即可，或干脆要求替换厂家提出替换的理论依据和计算书，事先与设计方做好充分的沟通工作，五，混乱产品柱式结构，手法:用85，200型四柱产品冒充131，310型三柱产品。
  以降低工艺控制难度，危害:131，310等三柱式产品，是为了配合新型小体积开关柜而专门设计的过电压保护器，工艺独特，具有对正柜体母排，降低绝缘空间的特殊作用，如果用老式四柱型过电压保护器替代，很容易导致相间短路(特别是B。

过电压保护器为一种新型的过电压保护器，主要用于保护发电机、变压器、真空开关、母线、电动机等电气设备的绝缘免受过电压的损害。分类

注明工作环境，所需要保护器的设备，系统电压以及相关参数

保护对象：A — 电机型   B － 电站型（并通用于常规配电领域） C — 电容型

特征电压：包括3.8KV、7.6KV、12.7KV、42KV

结构型式： F — 复合绝缘外套

Ⅰ—正方型底座  Ⅱ — 长方型底座（或不特别标明）    T — T型底座

{标题}{图片}{段落}{句子}相间距离：包括85、131、150、200、310、630等

使用环境：N — 仅用于柜内             IN — 户内使用（或不特别标明）

W1—户外用，带电缆         W2 — 户外用，不带电缆

GY—仅用于高海拔地区

附加功能：J — 带计数器               IM — 带智能监测仪

按原理图将相关仪表和设备连接好，测试前应首先将电流继电器LJ的整定值调至值(作为后备保护)，然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。
  工频试验电压分别加在被测试品的A和D，B和D，C和D，A和C，B和C，以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A2，TBP间隙未击穿放电时，数字电流表A2的读数为零或数值很小。
  当试验变压器的输出电压达到TBP的动作值时，TBP间隙被击穿放电，数字电流表A2的读数将突增，电流表A1同样也会有突变现象产生，此时试验变压器的高压输出电压值即为该TBP的工放值，试验注意事项a，户内型TBP在做工放试验时。
  应先将TBP放在铁板上进行，铁板同时可靠接地，铁板面应略大于TBP下底面b，用户在做TBP工放时不能以电流继电器LJ是否动作来作为TBP的工放数值的依据c，在做TBP工频放电时当观察到电流表有明显的增大时要立即将调压器回零并切断电源。
  切忌在放电后继续升高电压以免损坏保护器d，用户在试验时如果发现其工放值超出表二中的允许范围时请仔细检查接线是否正确，表计是否准确和调压器炭刷是否接触良好，如经检查测试数据无误确已超出允许范围时请与我公司联系e。
  用户在做其它电气设备绝缘试验时应将TBP连接线拆除f，试验时只有内部间隙放电外围任何部分不得有闪络g，本产品每一年做一次性试验同时将TBP外表面灰尘清理干净，安装及注意事项a，户内型可以水平安装在各种不同型号的开关柜内该类产品除直接与开关柜"A"。
  "B"，"C"三相及接地相("D"相)相连的线鼻子为裸导体外其余部分被绝缘体封闭因此它的相间，相对地(或柜体)的距离及对柜体安装空间要求相应较小可直接安装在开关柜的手车底盘内或互感器室内b，带有动作记录仪的TBP先将TBP本体(安装方式同上)和动作记录仪各自固定好后通过配备的特制电缆相连。
