陇南电能质量分析仪 敬的用户：感谢您使用广州天正华意电气公司产品，希望本手册能够为您对本公司产品的熟悉和使用提供尽可能详细的帮助信息。如果仍有未尽之处，或者您需要其他的技术支持和服务版权声明：本文档版权属天正华意电气所有。公司保留对此文件进行修改而不另行通知的权利。本产品适用于TH-6700系列等产品。公司承诺所提供的信息正确可靠，由于编写时间匆忙，书中难免有遗漏或错误的地方，恳请您的指正，不胜感激！请在使用本产品前，自行确定所使用的相关技术文件规格为有效的版本。第1章 事项1.1 常规事项概要仔细阅读下列性措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品为避免可能的危险，请务必按照规定使用本产品。只有专业授权人员才能执行维修非专业人士请勿校准仪器。 避免起火和人身伤害请使用正确的电源线。只使用所在认可的本产品专用电源线。在本设备与其它设备连接通讯前应断开所有设备电源，然后再连接。带电连接会对设备造成损坏。

<陇南>天正华意电气设备有限公司

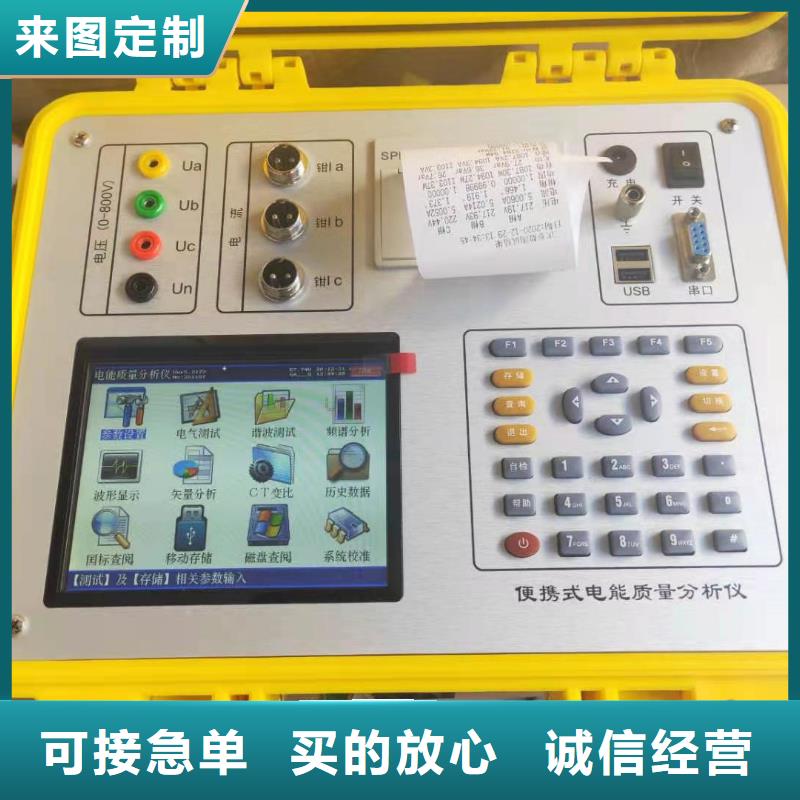

陇南电能质量分析仪?主要功能与特点1)检定各类交直流指示仪表、工频和数字仪表、电能表等。?指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。?工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。?电能表：单相，三相四线和三相三线有功、无功电能表。2)输出的交流电压源，交流电流源，功率源均是高精度高稳定度的标准源、使用中无需加表监视，内部软件自校准。3)交流电压、电流能够输出2～31次谐波，谐波幅度0～40％任意可调，谐波相位可以任意设置。4)输出直流电压源、直流电流源均为高精度高稳定度标准源，使用中无需加表监视。5)数字移相相位调节细度为0.01°。6)可同时测量直流电压和电流。7)输出交流电压、电流实现闭环控制保证低漂移及年稳定度。8)各项输出采用动态负载，自动调整，使负载趋于恒定，降低负载调整率。9)自动故障检测，可显示出现故障部位。10)大容量的FLASH ROM，可存贮检定数据。11)提供以太网及RS232接口，可与PC机或笔记本电脑连接进行检定和进行报表档案管理。12)整机重量≤18公斤。

陇南电能质量分析仪安装和电源3.1 安装本系列装置在使用过程中应注意通风，不可堵塞机箱上的通风口，和其他产品摆放一起时要保持足够的间距以便使仪器散热正常。3.2 电源请使用电压为220VRMS ，频率为45Hz 到65Hz 的电源。3.3 电源线请您使用本产品提供的专用电源线。 3.4 导线请您使用本产品提供的专用测试导线，或者截面积与电流相适应的导线。第4章 仪器的主要功能介绍本章节主要包含了本系列装置使用之前所要了解的一般信息，为了更好地使用、操作本系列装置，需要了仪器的以下功能：1、交流标准源输出2、谐波设置和储存3、间谐波输出和间谐波参数存储4、闪变输出和闪变参数存储5、骤变输出和骤变参数存储6、矢量波形7、三相不平衡度8、仪器参数的设置9、与配套PC软件联合使用4.1 交流标准源输出本装置有 220V档 、100V档 、57.7V档，能输出 0V – 264V标准3相电压源、有 20A档、5A档、 2A档、1A档、200mA档，能输出0A – 24A标准3相电流源。3路电压和3路电流源都可以单独设置频率、相位、谐波、谐波相位、间谐波、闪变、骤变等参数。基波频率设置范围30HZ-100HZ。相位设置范围0-359.999°，谐波次数设置范围2-80次，谐波相位设置范围0-359.999°。间谐波次数设置范围0.25-80.75次，含有量0-40％。闪变频率设置范围0.0001-100Hz波动量0-40％。骤变设置的时间范围 1-1000000毫秒，变动范围0-40％。

陇南电能质量分析仪 ?电流输入：指用哪种方式进行电流的测量，包括：5A钳表测量方式、25A钳表测量方式、100A中钳表测量方式、500A中钳表测量方式、400A大钳表测量方式(非标配)、2000A大钳表测量方式（非标配），共6种选项。通过←、→键在几种方式间进行切换，选定到所需方式。?额定电压：指被测装置的额定一次侧电压值。共有0.38、6、10、35、66、110、220kV七个档位，按←、→键切换选择，选定到所需档位。?短路容量：短路容量是指电力系统在规定的运行方式下，关注点三相短路时的视在功率，它是表征电力系统供电能力强弱的特征参数，其大小等于短路电流与短路处的额定电压的乘积。?供电容量：供电系统的负荷一般是指用户降压变压器容量，比如多少千伏安。?协议容量：用电人申请并经供电人核准使用电力的 功率或视在功率。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入20130112确认即可。?设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使内容变成红色，再按相应的键输入内容，完成后再按确认键结束。

电能质量测试分析仪检定装置2023已更新(今天/更新) <陇南>天正华意电气设备有限公司

陇南电能质量分析仪 产品特点标准输出带记忆功能，可还原以前的设定值；?2～80次谐波输出，可一键同时叠加多次；?0.25～80.75次间谐波，可同时输出多个；?标准源模式，所有输出均采用优越闭环；?能保存任意谐波、间谐波、闪变、骤升骤降参数的6种方案，断电不丢失，无需重复设置谐波参数；?能显示实时谐波、间谐波、闪变、骤变、基波波形；?支持多6路电能脉冲同时测量；?快捷输出方式，支持电压、电流、功率因数、三相不平衡度等参数的规程实验点的快捷输出；?支持功能模块的全自动、半自动或手动测试。产品功能 基本误差测试TH-6700电能质量测试分析仪检定装置产生三相可调的幅值、频率、相位的电压、电流信号，提供给电能质量测试分析仪，模拟现场的交流信号，以检验电能质量测试分析仪对现场测量的测量精度。?谐波测试TH-6700电能质量测 试分析仪检定装置可以在三相电压、三相电流的基础上叠加2-80次任意含有率、任意次数多次叠加谐波，用于检定电能质量分析仪谐波测量精度，谐波功率测量精度等参数。?间谐波测试TH-6700电能质量测试分析仪检定装置可以在三相电压、三相电流的基础上叠加0.25-80.75次任意含有率、任意次数多次叠加间谐波，用于检定电能质量分析仪间谐波测量精度。?闪变测试TH-6700电能质量测试分析仪检定装置可以按照GB/T 17626.15—2011的规定，输出短时间闪变和长时间闪变信号，用于检定电能质量分析仪短时间闪变测量值的相对误差和长时间闪变测量值的相对误差。?电压暂降、电压暂升和短时中断测试TH-6700电能质量测试分析仪检定装置可以按照GB/T 17626.15—2011的规定，输出电压暂降、电压暂升和短时中断信号，用于检定电能质量分析仪电压暂降、电压暂升和短时中断测量误差和事件的捕捉。

---
