数控等离子切割机切割质量的评价指标这一节我们谈一下数控等离子切割机切割质量的评价指标，对于数控等离子切割机切割质量的评价指标，相信大家都不是很清楚，接下来就由武汉耐霸小编来给大家介绍一下。 数控等离子切割机切割质量的评价指标目前还没有性的标准，只有行业标准：即《热切割等离子弧切割、质量和尺寸偏差》（JB/T 10045.4-1999）。对等离子弧切割质量的评价主要包括以下几个方面： 一、切口的宽度：它是评价切割机切割质量的重要特征值之一，也反映切割机所能切割小圆的半径尺寸。它是以切口宽处的尺寸来计量的，大部分等离子切割机的切口宽度在0.15~6mm之间。造成的影响：1、过宽的切口不仅会浪费材料，也会降低切割速度和增大能耗。2、切口宽度主要与喷嘴孔径有关，一般来说，切口宽度总是要比喷嘴孔径大10％~40％。3、当切割厚度增加时，往往需要使用更大的喷嘴孔径，切口也将随之加宽。4、切口宽度增加，会使割件的变形量增大。二、表面粗糙度：它用来描述切口表面的外观，确定切割后是否需要再加工。它是测量切口深度2/3处横断面上的Ra值。由于切割气流的作用在切割前进方向上产生纵向振动的结果，主要形式是切割波纹。一般要求氧乙炔法切割后的表面粗糙度：1级Ra≤30μm，2级Ra≤50μm，1级Ra≤100μm。等离子弧切割的切口Ra值通常超过火焰切割的水平，但是低于激光切口Ra值（小于50μm）三、切口棱边的方形度：它也是反映切割质量的重要参数，关系到切割后所需要再加工程度。该指标常用垂直度U或角度公差来表示。一般来说：等离子弧切割时其U值与板厚及工艺参数关系密切，通常在U≤（1％~4％）δ（δ为板厚），激光切割U≤0.5mm。四、热影响区的宽度：该指标对于那些可硬化或可热处理的低合金钢或合金钢非常重要，过宽的热影响区宽度会明显改变切口附近的性能。空气等离子弧切割的热影响区宽度在0.3mm左右，水下等离子弧切割时，热影响区宽度还可以更窄。五、挂渣量：是描述热切割后在切口下缘粘附的氧化物熔渣或重新凝固材料的多少。挂渣的等级通常是靠肉眼观测来确定的，一般用无、轻微、中等和严重等术语来描述。另外，对割缝直线度、上缘的熔化度以及缺口等也应该有相应的要求。

数控等离子切割机加工速度 除了工作气体对切割质量有影响外，切割速度对数控等离子切割机的加工质量影响也是很重要的。切割速度：切割速度范围可按照设备说明选定或用试验来确定，由于材料的厚薄度，材质不同，熔点高低，热导率大小以及熔化后的表面张力等因素，切割速度也相应的变化。主要表现： 1.切割速度适度地提高能改善切口质量，即切口略有变窄，切口表面更平整，同时可减小变形。 2.切割速度过快使得切割的线力量低于所需的量值，切缝中射流不能快速将熔化的切割熔体立即吹掉而形成较大的后拖量，伴随着切口挂渣，切口表面质量下降。 3.当切割速度太低时，由于切割处是等离子弧的阳极，为了维持电弧自身的稳定，阳极斑点或阳极区必然要在离电弧近的切缝附近找到传导电流地方，同时会向射流的径向传递更多的热量，因此使切口变宽，切口两侧熔融的材料在底缘聚集并凝固，形成不易清理的挂渣，而且切口上缘因加热熔化过多而形成圆角。 4.当速度极低时，由于切口过宽，电弧甚至会熄灭。由此可见，良好的切割质量与切割速度是分不开的。

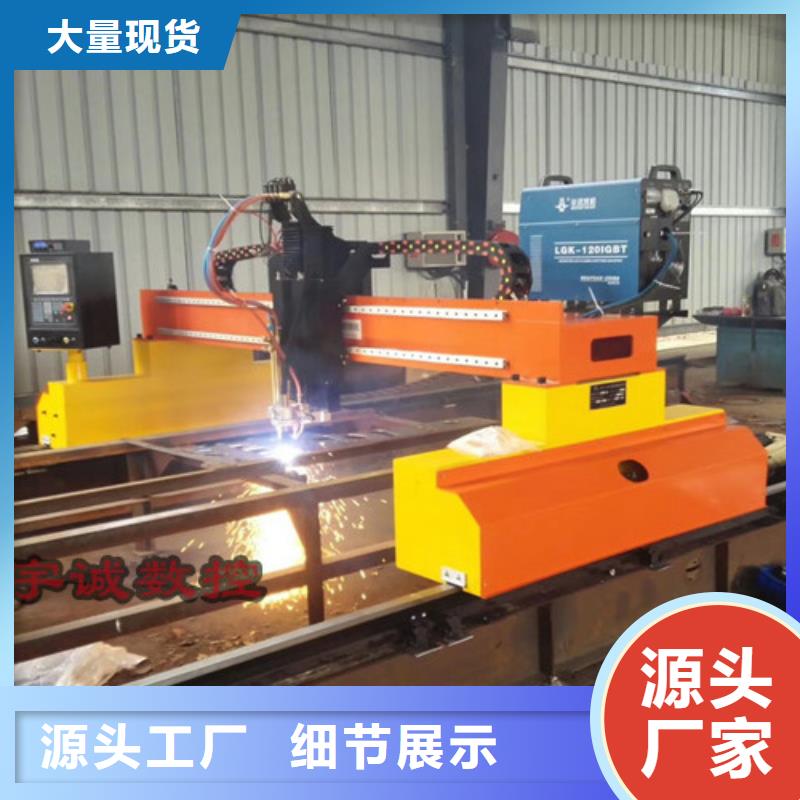

数控等离子切割机主要的应用领域为：不锈钢、铸铁、铜、铝及其他有色金属的板材等，主要用于平面切割非规则图形，理论上只要用AUTOCAD能画出来的图形就能切割（半径小于2倍等离子割缝宽度的图形无法切割）。一台完整的数控等离子切割机主要由等离子发生器，数控系统，机床和供气装置（空气压缩机）几部分组成。等离子发生器及其割炬组直接决定切割质量，数控系统及机床直接决定切割精度，供气装置直接影响切割质量，也是等离子发生器工作的必备条件。 数控等离子切割机在切割速度及切割范围上都较火焰切割有所改善，加上近年来等离子切割技术的成熟完善，市场上也有越来越多的用户企业选择等离子切割方式，相比传统的切割方式来看，等离子切割具有率、高精度和高稳定性等优点，尤其适合于大批量生产加工及高精度切割要求，另外从成本角度来看，由于去掉了切割燃气费用，等离子切割相对成本更为经济，特别是应用于大批量加工生产的时候，其加工成本控制将更为明显。

随着等离子切割技术的不断发展，数控等离子切割机的使用越来越普遍。作为中小厚度板切割下料主要设备之一，数控等离子切割机具有操作简单、度高、工作效率高、劳动强度低等优点，被广泛应用于多个行业，如化工行业、汽车行业、机械行业、轨道交通行业等。对于采用传统切割方式难以切割的材料，可使用数控等离子切割机完成；从切割速度上，在切割中小厚度碳钢板时，数控等离子切割速度快于传统的火焰切割速度，同时切割面保持光洁且热变形情况好；从切割成本上，数控等离子切割成本远远低于激光切割成本。切割工作台的优化切割机自带的切割工作台有很多块隔板支撑，如图1所示，两隔板间距110mm，切割小件时往往会出现工件掉进隔板之间而无法拿出的情况，而且隔板为8mm×190mm×4600mm直平钢板，由于经常切割的原因，下面隔板氧化渣太多，影响正常切割，需经常清理或更换。切割工作台的优化方案及实施情况由于本行业产品结构和产品批次均不固定，为了节省材料，经常采用套料形式（即大料和小料配套排版），如何通过对等离子工作台的工艺创新等离子切割机的利用率和切割工作台的使用寿命，是我们目前需要解决的问题。图片图1 数控等离子切割机自带切割台针对此问题，对现有下料产品进行工艺分析并分类，挑选出小切割件，并确定小件尺寸，结合现场情况设计一套新的工作台，如图2所示。图片图2 数控等离子切割机优化后工作台模型图⑴具体方案。1)该平台按1500mm×3000mm的尺寸制作，可以多个平台组合使用；2)平台外框由4mm板材折成U形件，并组焊成长方形框架结构，确保框架的刚度，以防在吊运过程中变形；3)框架内部有2～3个由4mm 板折成的V形件，纵向倒扣在框架内，在纵梁上开3.5mm宽槽口，便于隔板的插入；4)隔板由1500mm×200mm板制成，将一边切割成锯齿形结构。⑵具体实施过程。1)根据设备参数及所需切割零件的大小，设计切割工作台的长、宽、高和隔板间距；2)根据设计图制作切割工作台；3)所有切割工作台零件均用数控切割机一次割出，尺寸，方便隔板的更换；4)切割工作台框架采用数控折弯机进行编程折弯，定位尺寸准确，成形度好；5)组焊切割工作台框架；6)将隔板插入切割工作台；7)将切割工作台放在原有切割工作台上，切割时将料放在活动切割工作台上进行切割，如图3所示。图片图3 数控等离子切割机优化后工作台实物图切割过程中路径优化由于板材的热胀冷缩效应，在切割过程中加工件与余料之间会产生相对移动，按加工件重量与余料重量的差别，产生相对移动可分为以下三种情况：⑴当加工件重量＞余料重量时，加工件不动，余料相对平台移动，不影响加工件的尺寸；⑵当加工件重量＜余料重量时，加工件相对平台移动，余料不动，加工件产生一定的偏差；⑶当加工件重量与余料重量相当时，加工件和余料相对平台都可能产生移动，影响加工件的尺寸。实践表明，加工件或余料相对平台产生的移动，使加工件产生的尺寸误差一般在0.3～4mm之间。工件单边的切割路径在数控等离子切割过程中选择合理的切割工艺，产生的变形量会有不同。在切割图4所示板材时，若选择A点为起弧点，切割方向和顺序为：A→D→C→B→A（图4a），当完成AD段的切割，加工DC段时，由于DC段余料窄，切割时高温使DC段余料产生线性伸长，CB段向外偏转，切割后使DC段尺寸缩小δ（图4b），δ 的大小与DC段的尺寸成正比。如果选择 A→B→C→D→A的切割顺序，工件经DA与母板分离，可有效减小切割变形。图片图4 工件单边的切割路径及变形情况图片图5 细长件切割图片图6 细长件两件配对切割细长件的变形控制对于图5细长件的切割，若按A→B→C→D→A，当切割DA段时，BC段的膨胀可阻止CD 段的膨胀，完成整体切割冷却后，DA段的收缩量要大于BC段的收缩量，使工件向DA侧弯曲。旁弯量δ的大小取决于加工件的长宽比Y/X，长宽比越大，旁弯量δ就越大。如果采用两件配对切割，如图6所示，选择A点为起弧点，切割方向和顺序：A→B→C→D→E→A→F。在完成DE段时，与母板分离相当于工件长宽比缩小一半，使旁弯量δ减小，当切割AF段时使工件两侧膨胀和收缩量相等，细长件旁弯变形能明显减小。异形件的切割工艺对于特殊件的切割（图7），综合上述的加工方法并针对不同异形件，可选择下列的切割工艺。图片图7 特殊件切割⑴对于凹形件采取两件配对切割的方法，先切割内边，后切割外边，由外向内使两件分开。切割顺序如图 8所示，内边：A1→B1→C1→D1→A1；外边：A→B→C→D→A，E→F、H→G。图片图8 凹形件两件配对切割⑵对于偏置中空件应采取两件配对切割，使两件分离。切割顺序如图9所示，内边：A1→B1→C1→D1→A1，A2→B2→C2→D2→A2，外边：A→B→C→D→A， E→F。图片图9 偏置中空件两件配对切割结论本工艺创新取得的有益效果如下:通过工艺创新等离子切割机的利用率大大工作台隔板更换方便且更换率降低一半降低了更换成本。切割小件得到了满足目前本工艺创新已广泛应用于铁路客车钢结构下料中每辆车均有很多小件需要切割下料提高了工效并且节约了大量成本。使用等离子切割时应注意以下问题:分析数控等离子切割机切割件变形规律及影响在切割前进行适当的板材校平处理合理地进行板材固定防止在切割过程中加工件发生移动；编制切割程序时选择合理的切割工艺使工件的尺寸面与母板分离；对于切割细长件或异形件时用两件配对切割等控制方法可有效防止或减小切割件的变形。数控等离子切割在加工行业中无论从切割质量还是切割效益都优于火焰切割配合不同的工作气体可切割各种金属尤其对有色金属切割效果更佳。
