<永州>天正华意电气设备有限公司 智能大电流发生器高性价比

永州大电流发生器 系统设置界面当前温度：显示目前温度传感器温度。如果显示800.0 则说明温度传感器故障，或是没有安装。报警温度：当温度达到该温度是系统发出报警声。同时屏幕进行显示具体那一路温度报警。停机温度：当达到停机温度时。系统发出报警声，同时且电流输出。屏幕提示具体那一路温度报警。一旦停机温度被执行，需返回主菜单报警，才能重新进行测试。在重新测试前，请做好测试前检查工作。五、测试举例1. 多次电流输出测试1）进入自动测试设置界面2）设置输出电流100A3）设置输出时间3分30秒4）设置暂停时间5分0秒5）重复次数3次6）按下 “依据时间重复测试”7）点击下一步 进入自动测试界面，按下开始按钮进行测试测试开始后系统，将输出电流3分30秒，然后中断输出，等待4分钟后重新启动输入，如此循环3次后停止。2. 大电流温升测试。1）设置温度上限40摄氏度。温度下限35摄氏度。2）温度5 温度6不使用。设置为零度。3）重复次数设置为 1 次。4）输出电流设置为100A4） 按下“依据温度重复试验”按钮。点击下一步 进入自动重复试验界面。按下启动按钮，系统自动开始试验。当达到温度上限，系统停止输出。通过查看数据 可以知道允许温度下的电流值。注1：如果在系统进行测试时安装温度传感器，可能因为插接瞬间的电阻改变导致系统误报从而引起系统报警或是直接停机导致本次测试失败。注2：自动测试状态，理论上讲是可以实现完全无人职守化测试，但是限于对外部传感器的安装工艺及测温点的限制，请在测试时至少保证一名工作人员在场。

智能大电流发生器高性价比

永州大电流发生器.自动升流试验自动升流试验和手动升流试验的试验过程类似，首先也进行接地检查和回零检查，确认后进入如下界面如图9:图9 自动升流试验界面按上方法切换到“开始”确定后进行试验，与手动升流试验不同之处就是升流过程将自动升到“目标电流”值，然后启动进行计时。升流过程为逼近方式，首先快速升到接近目标电流值，然后再进行微调，保证输出电流几乎为目标电流值。（5）冲击速断试验冲击速断试验和升流试验的试验过程有些不同，本试验不进行回零检查，可以直接输出电流，长耐流时间为999mS。步，关闭电源开关，直接短接输出线。第二步，开启电源开关，利用手动升流试验升到所需的电流，然后关闭电源开关让调压器处于相应的位置。第三步，在输出端接上被试品。第四步，开启电源开关，进入“冲击速断试验”界面，如图10:图10 冲击速断试验界面按上方法可以设置耐流时间和电流上限，然后切换到“试验”确定后进行试验，此时不会进行回零检查直接输出所需电流。（6）功能选择按键盘上的“功能”就进入功能界面如图11:图11 功能界面进入功能界面后，可以选择“接地保护检查参数”、“系统日历时钟调整”、“试验操作注意事项”等界面。接地保护检查参数：设置是否要接地保护检查。系统日历时钟调整：设置时钟的时间，为打印报表提供时间依据。试验操作注意事项：为用户提供一些操作规范和注意事项。（7）打印按键盘“打印”按键可以打印试验果，在此不赘述。

<永州>天正华意电气设备有限公司
智能大电流发生器高性价比 <永州>天正华意电气设备有限公司

永州大电流发生器交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的性、可靠性。6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；7）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCKMNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）备选功能.8） 带三相自动平衡系统，保证三相平衡输出，输出电流采样采用进口传感器并采用当前电力电子技术，抗干扰能力强，输出精度高，0.5级。可达0.2级。9）. 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。10）.可以显示三相全程电流曲线和多达120路温度曲线图。可带微型打印机，可现场随时打印曲线图及测试数据11）.试验报告为WORD格式文档可在仪器内部进行编辑、整理、打印12）. 可根据用户要求定制测试模块，软件终身免费升级

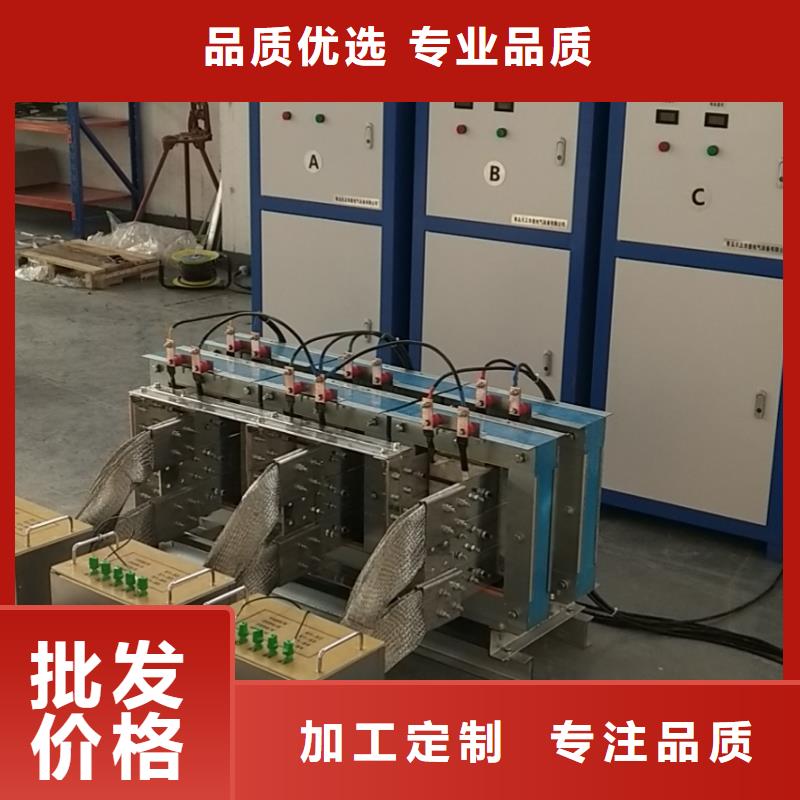

永州大电流发生器系统的基本组成 1.电源分配及输出原理 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制； 4.2.8 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控； 4.2.9 试验过程中，密切注视数字表上的电流变化，时刻提醒操作人员注意； 4.2.10 试验时间可任意设定，0～24 小时； 4.2.11 高精度传感器配合高性能电流表，测量数据准确可靠； 4.2.12 手动动计时功能，当电流自动上升至目标值时，可以确认计时； 4.2.13 带紧急停止按钮，在紧急情况下，可用于迅速切断系统电源，确保人身； 4.2.14 具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠； 4.2.16 过流等故障时，保护即时，准确，可靠； 4.2.17 采用硬抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象； 4.2.18 可以实现 10～1000A 的精度在技术要求范围之内； 4.2.19 大电流发生器可选择6相输出或单相输出； 4.2.20 输出时，可选择 A、B、C 其中一相输出； 4.2.21 6路输出时，可同时调节6路，也可分别对每一路进行调节；4.2.22 6路输出时，可每相输出并联，也可分别对每一相串联输出； 4.2.23 整体设计美观大方，结构合理、可靠耐用。 4.3 系统技术参数 4.3.1 额定容量：60kVA（系统由控制柜、6台调压器和6台三相大电流变压器一体式组成）。 4.3.2 输出电流：三相 AC1000A 6路4.3.3 输出电压：三相 AC 0～5V（相电压）4.3.4 电压测量精度：1.0％FS±3字 4.3.5 电流测量精度：1.0％FS±3字 4.3.6 互感器精度：0～630A 0.5 级；

<永州>天正华意电气设备有限公司 智能大电流发生器高性价比
<永州>天正华意电气设备有限公司

永州大电流发生器交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的性、可靠性。6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；7）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCKMNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）备选功能.8） 带三相自动平衡系统，保证三相平衡输出，输出电流采样采用进口传感器并采用当前电力电子技术，抗干扰能力强，输出精度高，0.5级。可达0.2级。9）. 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。10）.可以显示三相全程电流曲线和多达120路温度曲线图。可带微型打印机，可现场随时打印曲线图及测试数据11）.试验报告为WORD格式文档可在仪器内部进行编辑、整理、打印12）. 可根据用户要求定制测试模块，软件终身免费升级

智能大电流发生器高性价比

永州大电流发生器.工作原理由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、大电流输出端子：通过该端子进行电流输出。显示屏：电流值、输出时间在此显示。电源输市电AC220V接入端子电源开关：采用空气开关来控制设备电源。5、操作按键：实现人机对话。五、操作说明1.页面说明1）、进入系统:大电流输出界面大电流设置界面2）自动测试界面（根据设定值电流自动调节，并自动跟踪输出电流无限接近于设定值。从按下启 动开始计时，到设定输出时间完毕停止输出）参数设置2.设定电流输出自动方式下根据所需要的电流整定值设定电流大小，设置输出时间，设置好后调压器会自动调整电流输出值。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.电流回路原理六注意事项为了操作人员及仪器的，确保仪器接地良好。试验准备时接好地线，工作完毕时，拆除接地线。接入仪器的电源要求能承受20A电流冲击。仪器与试品连接时注意检查各个接线是否错误以免因接线错误造成设备损坏。设定过流保护的电流值应不超过仪器额定输出电流值。在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘防机械损伤。储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒不可以放在特潮湿的仓库.

<永州>天正华意电气设备有限公司 智能大电流发生器高性价比

永州大电流发生器大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动程度高，可靠性好。二、板面示意图图2-1 面板示意图三、主要特点 电流、电压、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；全中文界面，操作简单明了，可适应多种应用场合；轻触式按键操作，所有功能均可通过按键设定，提高了产品的性可靠性；全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意； 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）；试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； 试验时间可任意设定，0 ~ 9999秒（分）自动计时功能，自动控制时，当电流自动上升至设定值时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位； 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作 带停止/紧急按钮，可手动复原 电流升降速度智能控制，当电压接近目标电压时，升压速度会自动减慢通讯，可选配通讯功能，结合本公司专业设计的控制软件，实现远程控制和数据监控。此控制软件有数据记录数据管理、电流/电压时间曲线、报表等多种实用功能，可用于一些无人看守的试验（选配）；出现过流等故障时，保护即时，准确，可靠 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<永州>天正华意电气设备有限公司 智能大电流发生器高性价比

永州大电流发生器主要技术参数额定容量（常用参数）：10kVA输入电流：AC 0 ～ 27A输出电压：AC:10V DC 0 ～10V输出电流：AC 0 ～ 1000A DC 0 ～ 1000A 电压测量精度：0.5 ％FS ± 3 字电流测量精度：0.5 ％FS ± 3 字计时长度：0 ～ 48小时电源电压：AC380V ±10％50Hz±1 Hz四、操作说明在系统上电后，PLC会自动判断调压器是否归零，如未归零则将调压器归零，在调压器归零过程中，除急停按钮外，任何操作都不能执行。1.系统启动界面。自动测试：点击后进入自动测试，设置流程，设置完成后进入自动测试项目，启动后系统将按照设置进行测试。自动测试模式下，设备上的操作按钮，除急停按钮外，其他按钮都不能进行操作。手动测试：点击后直接进入手动测试模式。在次模式下，需要人工控制，设备启停，电流的增减操作。查看数据：可以查看7天以内的自动测试和手动测试的相关数据。并能将数据存储到U盘当中。注：请注意及时保存相关测试数据，以防超过时间，数据丢失。系统设置：主要对被测件的保护温度进行设置，防止被测件温度过高，烧毁被测件。

永州大电流发生器.设置参数在主界面上，选中“设置”，然后按确定后进入设置界面如图7:图7 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。（3）手动升流试验零位检查—当选中“试验”后，按确定就进入提示试验状态。如果调压器不在零位，将提示“试验前请先回零”，退出试验并且切换到回零命令。试验过程—接地和回零确认后，可以进行试验。选中“试验”后按确定，接触器合闸，这时输出电流几乎为0如图8:图8 手动升流试验界面按上↑，输出电流将不断上升，松开就停止升流，如果到上限就提示满量程；按下↓，输出电流将不断下降，松开就停止降流，如果到下限就提示已回零；按计时←，计时开始工作，到耐流时间计时结束完成试验；按取消→，取消试验过程；在升流过程中，如果输出电流有效值超过“电流上限”值将认为短路事故，接触器立刻分闸并显示试验结果，包括输出电流的有效值、耐流时间等，调压器开始回零，回零完成试验结束。如果在耐流过程中，如果输出电流有效值没有超过电流上限，计时结束后，结果显示区就显示平均输出电流、耐流时间等，调压器开始回零，回零完成后接触器分闸试验结束。

<永州>天正华意电气设备有限公司 智能大电流发生器高性价比

永州大电流发生器交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的性、可靠性。6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；7）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCKMNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）备选功能.8） 带三相自动平衡系统，保证三相平衡输出，输出电流采样采用进口传感器并采用当前电力电子技术，抗干扰能力强，输出精度高，0.5级。可达0.2级。9）. 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。10）.可以显示三相全程电流曲线和多达120路温度曲线图。可带微型打印机，可现场随时打印曲线图及测试数据11）.试验报告为WORD格式文档可在仪器内部进行编辑、整理、打印12）. 可根据用户要求定制测试模块，软件终身免费升级

<永州>天正华意电气设备有限公司 智能大电流发生器高性价比

永州大电流发生器 智能大电流发生器一、概述TH系列智能大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。二、产品特点1.320×240液晶显示器、高速热敏打印机。2.高精度传感器和高性能14位AD采集芯片。3.人机对话全键盘操作方式，智能化工作全过程。4.任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单。5.实时显示输出电流，时间结果，显示直观明了。6.完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。7.具有回零检测功能，回零确定后才可进行试验，可靠。8.逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。9.超过设定输出电流上限，电机自动回零，并发生声光报警。10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。11.自动错误诊断，易于发现和解决问题。12.可选配远程通信、门联锁警灯警铃、开口电压校验接口等。三、技术参数1.通流计时范围：999S2.冲击计时范围：0-999mS3.环境温度：－20℃至50℃4.电流精度 ≤1.0％ (F.S)

<永州>天正华意电气设备有限公司 智能大电流发生器高性价比

---
