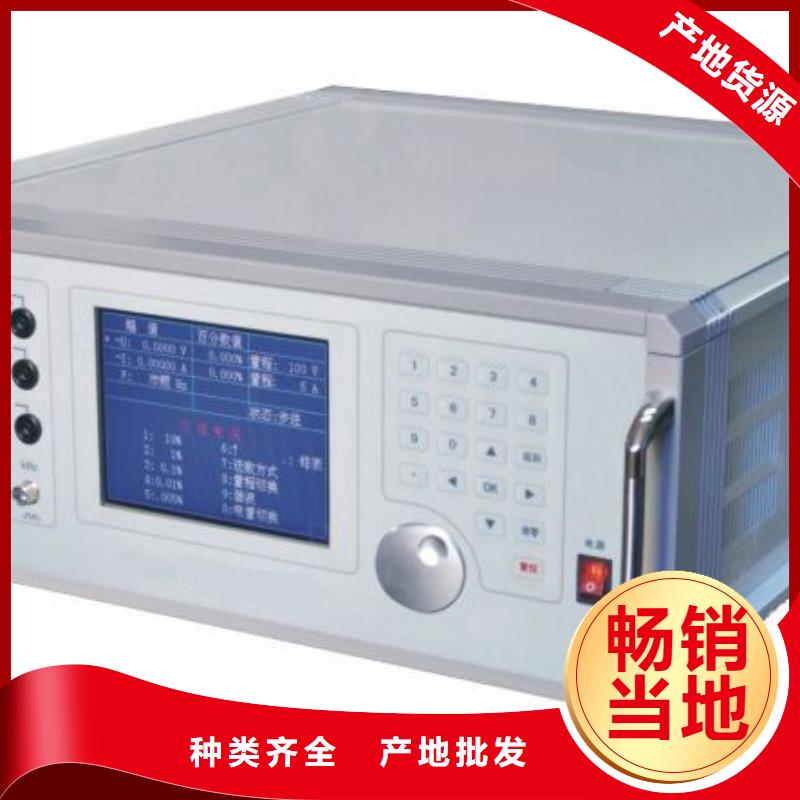

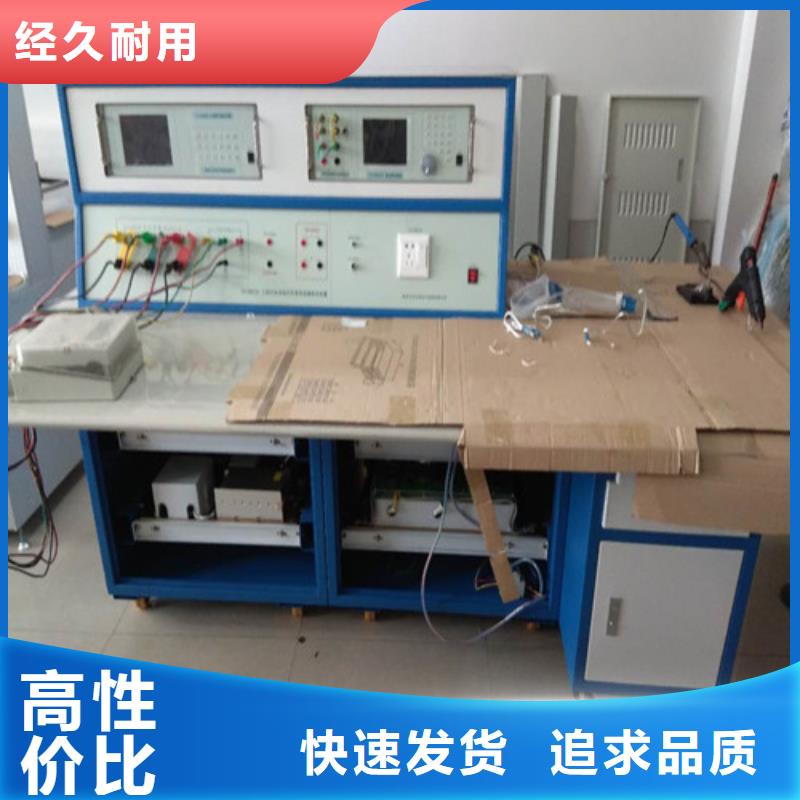

酒泉三相标准功率源本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表、频率表、电阻表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置设有RS-232接口，能与计算机组成半自动检定系统。软件界面友好功能丰富，包括检定、存储及查询功能。 装置采用240＊128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种指针式和数字式万用表、工频电表（电压表、电流表、频率表、电阻表）的基本误差。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 输出容量　20VA；3．2 交流电流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A输出容量　20VA

<酒泉>天正华意电气设备有限公司 酒泉变送器仪表校验装置值得信赖的厂家

酒泉三相标准功率源 电能表在主菜单中，按“2”键 进入“电能表”子菜单界面，再按“1”键进入图9“直流电能检测”，输入您提供的信息：额定电压，额定电流，等级(分为1.0级和0.5级)，直流电能常数，圈数，表号，分流器(分为“否”和“是”选项。“否”为无分流器，直接提供电流输出；“是”为有分流器，直接提供75mV输出；)，方案分为：自动、单点、起动、潜动、时差。 额定电压为Un， 额定电流为Ib。电压档位 起动潜动时差在自动方案中可以您根据需要自己选择.数据校验完成后界面会出现 “存储OK”的字样您如果需要存储按“OK”键； 在分流器为“否”时有功率显示 分流器为“是”时没有功率显示。电压档位 100 V 幅度 0.2589 合格Un 0.2Ib 04 图10：自动校表准确度要求的判定:在额定电压(Un)下电能表的基本误差不应超过规定：负载电流(I)变化范围 误差限值0.5级 1级在额定电流(Ib)下电能表的基本误差不应超过规定：电压(U)变化范围 误差限值0.5级 1级0.1Un≤U＜起动：在理论产生一个电能脉冲的1.5倍时间内应有脉冲输出。起动是按规程要求的满电压0.01％Ib做的在做之前先对黑标升满电压50％Ib对完之后再升满电压0.1％Ib记时{tQ＝1.5＊60＊1000/C＊un＊IQ (min) IQ为起动电流。 转化为tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在这时间内有脉冲则起动合格；否则不合格；4、潜动：电压分别加1.1Un 0.8Un在不少于20min时间内电能表不应有脉冲输入。在做之前先对黑标升满电压50％Ib对完之后再分别升1.1 Un和0.8 Un如果在1200s内时间内没有脉冲则潜动合格； 否则不合格。

<酒泉>天正华意电气设备有限公司 酒泉变送器仪表校验装置值得信赖的厂家

酒泉三相标准功率源 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 　 输出容量　20VA；3．2 交流电流量程　　0.2A、1A、2.5A、5A、10A、50A　　 输出容量　30VA；3．3 交流电压、电流调节范围 0～130％ FS（50A量程0～120％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度　 0.050；3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度 0.01Hz；3．9 相　位　　调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度　　 ≤0.3％；3．11 交流电压、电流及功率输出稳定度　 ≤0.01％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程　0.5A、1A、2.5A、5A、10A、50A 输出容量50W；3．15 直流电压、电流调节范围0～120％ FS（1000V、50A量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度　 ≤0.01％ FS /60s（峰－峰值）；3．17 直流电压调定值准确度　　　　　　 　0.05％ FS；3．18 直流电流调定值准确度　　　　　 　0.1％ FS；3．19 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．20工作电源　 单相220V±10％，　50Hz±5％；3．21使用环境　 温度200C±100C，　相对湿度≤85％RH；3．22体积重量　 约536×532×205mm3，　25kg（豪华型机箱30kg）。

<酒泉>天正华意电气设备有限公司
酒泉变送器仪表校验装置值得信赖的厂家 <酒泉>天正华意电气设备有限公司

酒泉三相标准功率源 电能表在主菜单中，按“2”键 进入“电能表”子菜单界面，再按“1”键进入图9“直流电能检测”，输入您提供的信息：额定电压，额定电流，等级(分为1.0级和0.5级)，直流电能常数，圈数，表号，分流器(分为“否”和“是”选项。“否”为无分流器，直接提供电流输出；“是”为有分流器，直接提供75mV输出；)，方案分为：自动、单点、起动、潜动、时差。 额定电压为Un， 额定电流为Ib。电压档位 起动潜动时差在自动方案中可以您根据需要自己选择.数据校验完成后界面会出现 “存储OK”的字样您如果需要存储按“OK”键； 在分流器为“否”时有功率显示 分流器为“是”时没有功率显示。电压档位 100 V 幅度 0.2589 合格Un 0.2Ib 04 图10：自动校表准确度要求的判定:在额定电压(Un)下电能表的基本误差不应超过规定：负载电流(I)变化范围 误差限值0.5级 1级在额定电流(Ib)下电能表的基本误差不应超过规定：电压(U)变化范围 误差限值0.5级 1级0.1Un≤U＜起动：在理论产生一个电能脉冲的1.5倍时间内应有脉冲输出。起动是按规程要求的满电压0.01％Ib做的在做之前先对黑标升满电压50％Ib对完之后再升满电压0.1％Ib记时{tQ＝1.5＊60＊1000/C＊un＊IQ (min) IQ为起动电流。 转化为tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在这时间内有脉冲则起动合格；否则不合格；4、潜动：电压分别加1.1Un 0.8Un在不少于20min时间内电能表不应有脉冲输入。在做之前先对黑标升满电压50％Ib对完之后再分别升1.1 Un和0.8 Un如果在1200s内时间内没有脉冲则潜动合格； 否则不合格。

酒泉三相标准功率源 电表校验界面电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。图六、电表校验屏（5） 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，图中所示为标准阻性负载时接线全部正确情况下的向量图。

<酒泉>天正华意电气设备有限公司 酒泉变送器仪表校验装置值得信赖的厂家
酒泉变送器仪表校验装置值得信赖的厂家 <酒泉>天正华意电气设备有限公司

酒泉三相标准功率源上位机软件操作6．1注意事项：＊ 电脑配制要求：在Win98或更高版本操作平台上运行本程序；须装有 程序，需有一个USB接口。＊ 在执行“通讯连接”前，需先将USB通讯线连接好、串口设置正确、装置处在“数据传输”状态下，才可以进行“通讯连接”，否则无法正常通讯。电压档位 远 控 中图21（硬件通讯界面）6．2 主界面运行上位机程序，进入上位机程序主界面。此时处在未对装置执行通讯的状态，只能进行各种信息更改、查询和打印记录操作，不能对装置的数据进行上传操作。只有进行“系统联机”操作并通讯正常后（见图 “硬件通讯界面”），才可以进行上位机程序的所有操作。图22（主界面）在主界面中可利用中文下拉菜单或快捷图标进入各界面进行具体操作。中文下拉菜单：在主界面中，将鼠标单击“系统设置”、“通讯连接”、“数据采集”、“数据管理”按钮即进入相应的界面。快捷图标提示：在主界面中，将鼠标停留在快捷图标上会有中文提示。若没有提示时，用鼠标在主界面空白处单击一下，再将鼠标停留在快捷图标上，将会有中文提示。6．3 系统设置“系统设置”包括“串口设置”、“其他设置”设置窗口。6．3．1 “串口设置”在“串口设置”窗口可对与装置连接的USB通讯线占用电脑的串口号进行设置。其中：1、USB通讯线的一端接装置的USB通讯接口，另一端接电脑任意的USB接口。2、使用CP210x 型USB通讯线进行电脑与装置联机通讯的操作说明2、1 安装CP210x 型USB通讯线驱动程序若电脑系统是 时，请双击“CP210x(WIN95 WIN98 WIN2000 WINXP 系统驱动程序)”文件夹→双击“ 进行CP210x 型USB通讯线驱动程序安装。然后将USB通讯线的一端接装置后板的USB通讯接口，另一端接电脑任意的USB接口，开启装置电源，电脑新硬件自动安装完毕后，其所占用电脑的“COM”号会在电脑“设备管理器”中的“端口”内显示（XP系统查看方式：用鼠标右键点击“我的电脑”→鼠标左键点击“属性”→“硬件”→“设备管理器”→“端口”）。

酒泉三相标准功率源 操作说明注意事项： 装置电源线的地线端或装置后板的 大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。 进行检定前，通电预热至少20分钟，关机后30秒后再开机。＊ 非专业人士切勿自行进行软件校准，非授权时勿打开机盖。＊ 避免测量通道受冲击损坏，不能在本表的交流接线端上输入直流。 主菜单开机后进入主菜单界面，如图1所示。本表操作功能分为六大部分，分别为“交流测量 直流测量相频测量”、“电能测量”、“软件校准”、“其他测量（失真度、稳定度、谐波显示） 直接按相应数字键进入相应子菜单。本表在下述情况会出现声光报警提示：1． 自动量程时，被测量超出测量范围。2． 手动量程时，被测量超出当前档位值的120％。1：交流测量 ：直流测量3：相频测量 4：电能测量5：软件校准 其他测量图1 交流测量在主菜单中按“1”键进入图2界面，可进行交流电压、电流、功率（有功和无功、）、频率、功率因数、相位的测量。屏幕下方银白色长条框在各界面中均为操作提示框。按“SEL”键循环切换测量方式，依次为：“三相四线有功”、“三相四线无功”、“三相三线有功”、“三相三线无功”、“三相四线有功”，界面上会有相应显示。

<酒泉>天正华意电气设备有限公司
酒泉变送器仪表校验装置值得信赖的厂家 <酒泉>天正华意电气设备有限公司

酒泉三相标准功率源 频率表半自动校验在图9中按“5”键，选择仪表类型为频率表，此时屏幕上部显示频率信息输入栏。 把光标切到相应信息栏目，输入数值即可。按“▲”、“▼”键，切到“频率范围”栏时，按“?”键可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等频率范围中选择；“基值”是计算误差时的分母值（设被检频率表的频率范围45～55HZ，基值可能是55-45＝10，也可能是50）；在校验点数栏输入校验点数，完成输入后按“OK”键，显示如图12所示。如果出现错误提示，可重新输入正确参数后再按“OK”键。“?：下降”表示当前处于上升试验状态，按“?”键则变为下降试验状态，上升、下降状态可来回切换。电压值 下降 ? ：存储 图12以45～55Hz频率表，校验点数为11为例，输入上述参数后按“OK”键装置自动进入分格点，频率值输出在差点标准值的0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二点的校验，光标在第二点位置，装置频率值输出在差第二点标准值0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二点误差。依此类推上升完成一个校验点(55Hz) 校验后，装置频率值输出至55.25Hz位置，装置自动进入做下降误差状态，用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个校验点，按“OK”键示此点误差，同时显示变差；然后装置自动进入倒数第二点（即54Hz）的校验，光标在倒数第二点位置，装置频率值输出至54.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

<酒泉>天正华意电气设备有限公司 酒泉变送器仪表校验装置值得信赖的厂家

酒泉三相标准功率源 操作说明注意事项： 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。＊ 校验75mV表，需用专用四芯测试线。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！＊ 进行初始化时，不可中断电源，以免数据遭到破坏！5．1 各按键的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。 小数点键，配合数字键使用。 除作为方向键外，主要配合显示屏中各种提示使用。“OK 确认键。“清零 使输出电压、电流降为零。“返回”： 使当前界面回到上一级界面。“复位”： 使装置回到开机状态的主界面。5．2 主菜单1．源操作2．电能表3．数据查询4．档位校准图3开机后，显示如图3所示的主菜单界面，按相应的数字键可进入相应的子菜单。如按“1”键进入“源操作”子菜单界面，按“2”键进入“电能表”子菜单界面，按“3”键进入“数据查询”，按“4”键进入“档位校准”子菜单界面。5．3源操作在主菜单中，按“1”键进入图4“源操作”子菜单界面，在这里，可根据需要对直流输出进行设置。按键“1”至“4”为升操作，分别为10％、1％、0.1％、0.01％；按键“5”至“8”为降操作，分别为10％、1％、0.1％、0.01％； 按键“9”为电量切换，切换电压电流。

<酒泉>天正华意电气设备有限公司 酒泉变送器仪表校验装置值得信赖的厂家 酒泉变送器仪表校验装置值得信赖的厂家 <酒泉>天正华意电气设备有限公司

酒泉三相标准功率源 操作说明注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检定前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不要短路，电流输出不要开路。＊ 若要改变电压或电流量程，先降电压或电流为零。＊ 由于交直流大小电压、电流分不同的输出端，因此校表时请注意接线。＊ 校验交直流mV表必须使用专用五芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 校验交直流uA、mA和电阻表必须使用专用两芯屏蔽测试线（装置送上级部门检测时，此线必须携带）。校验交流mA表时，为增强抗干扰能力，请将交流mA输出低端与装置外壳相连。＊ 点频方波输出必须使用专用两芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接正、负接负，不要接反。＊ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接负、负接正，不要接错。＊ 在使用电子电阻箱时，测试电流不得超过各量程允许输入电流值（见附录）。个别进口标准表对电子电阻箱各量程进行检测时，会超过允许输入电流值，测量不准确。建议使用惠普的HP-34401A型表进行电阻检测。＊ 如遇装置工作时发出持续蜂鸣声，或幅值升不起来，须关机检查。＊ 关机的顺序是先按“清零”键再揿电源开关。5．1 各按键及旋转编码器的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。

酒泉三相标准功率源 产品简介本装置是采用现代测试DDS波形合成高速数字处理器( DSP )复杂可编程逻辑阵列( CPLD )大规模集成功放嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

<酒泉>天正华意电气设备有限公司

酒泉三相标准功率源 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 　 输出容量　20VA；3．2 交流电流量程　　0.5A、1A、2.5A、5A、10A、20A　　 输出容量　20VA；3．3 交流电压、电流调节范围 0～130％ FS， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度　 0.050；3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度0.01Hz；3．9 相　位　　调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度　　 ≤0.3％；3．11 交流电压、电流及功率输出稳定度　 ≤0.02％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程　0.5A、1A、2.5A、5A、10A、20A 输出容量20W；3．15 直流电压、电流调节范围0～120％ FS（1000V量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度　 ≤0.02％ FS /60s（峰－峰值）；

<酒泉>天正华意电气设备有限公司
酒泉变送器仪表校验装置值得信赖的厂家 <酒泉>天正华意电气设备有限公司

酒泉三相标准功率源 该表只做需要检测的分格点（如4kV、6kV、10kV）及变差校验。输入上述参数后按“OK”键装置自动进入分格点，电压自动升至差分格点标准值的5％(指额定值的5％)位置，即1.5kV处，此时校验员按“▼”键移动光标至所要校验的分格点（即第二个分格点4kV）上，进行所选分格点的校验，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（4kV）上升误差；此时装置自动进入下一个分格的校验，光标自动移到第三分格点位置上，电压自动升至差第三分格点标准值的5％（即5.5kV）位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（6kV）上升误差，此时装置自动进入下一个分格的校验，光标自动移到第四分格点位置上，电压自动升至差第四分格点标准值的5％（即7.5kV）位置，此时校验员按“▼”键移动光标至所要校验的分格点（第五个分格点10kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（10kV）上升误差，接着装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点（10kV）下降误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二个分格点位置上，电压自动降至高于倒数第二个分格点标准值的5％（即8.5kV）位置，此时校验员按“▲”键移动光标至所要校验的第三个分格点（6kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

<酒泉>天正华意电气设备有限公司 酒泉变送器仪表校验装置值得信赖的厂家
<酒泉>天正华意电气设备有限公司

酒泉三相标准功率源 操作说明注意事项： 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。＊ 校验75mV表，需用专用四芯测试线。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！＊ 进行初始化时，不可中断电源，以免数据遭到破坏！5．1 各按键的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。 小数点键，配合数字键使用。 除作为方向键外，主要配合显示屏中各种提示使用。“OK 确认键。“清零 使输出电压、电流降为零。“返回”： 使当前界面回到上一级界面。“复位”： 使装置回到开机状态的主界面。5．2 主菜单1．源操作2．电能表3．数据查询4．档位校准图3开机后，显示如图3所示的主菜单界面，按相应的数字键可进入相应的子菜单。如按“1”键进入“源操作”子菜单界面，按“2”键进入“电能表”子菜单界面，按“3”键进入“数据查询”，按“4”键进入“档位校准”子菜单界面。5．3源操作在主菜单中，按“1”键进入图4“源操作”子菜单界面，在这里，可根据需要对直流输出进行设置。按键“1”至“4”为升操作，分别为10％、1％、0.1％、0.01％；按键“5”至“8”为降操作，分别为10％、1％、0.1％、0.01％； 按键“9”为电量切换，切换电压电流。

酒泉变送器仪表校验装置值得信赖的厂家

酒泉三相标准功率源 三相多功能标准表是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的铝合金外壳，仪表外形美观、实用。现场测试操作方便。一、功能特点1、仪器是集电压、电流、功率、相位、频率、电能多种测量功能为一体的标准器具。2、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。3、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。4、配合程控交流源可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。5、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。6、可显示单相电压、电流波形并可同时显示三相电压、电流波形。7、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。8、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。9、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好10、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

<酒泉>天正华意电气设备有限公司 酒泉变送器仪表校验装置值得信赖的厂家

酒泉三相标准功率源 操作方法操作者在使用本仪器时，注意触及屏幕的力度，不要用力过大，损坏触摸屏。面板上的功能键介绍：键盘上的按钮可以实现不同的功能，仪器可以转到下面几个界面： 设置键，用于设置电源的状态，包括三相四线、三相三线、单相等，设置三相或单相电压、电流输出的额定值，设置被校电表参数，以及谐波次数、含量、谐波相位，它是通过连续按下 切换不同参数界面。 试验点键 ，包含了常用的电压、电流、功率因数试验点。 调节键，对电源三相电压电流的任意一相或全部输出的幅度、相位、功率因数、频率进行调整。 ：方案键，确定电能表校验试验点的试验方案。 校表键，根据检定方案校验电能表。【UI】：命令三相交流电压电流升输出或关闭，是三相交流电压电流输出的总开关。 ：A相电压输出开关。【U2】：B相电压输出开关。【U3】：C相电压输出开关。 A相电流输出开关。【I2】：B相电流输出开关。【I3】：C相电流输出开关。【DC：进入直流电压电流控制界面【U】：直流电压输出开关【I】：直流电流输出开关 数字输入键。 在参数输入时，作用是小数点；在 界面，是触摸屏校准键。 删除键，删除不需要的数据或选中的某一次谐波。 保存键，保存输入的数据和校验电能表的结果。检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。仪器进入加载界面（如图3-1）。约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面
