定子：由机座和装在机座内的圆筒形铁心以及其中的三相定子绕组组成。机座是用铸铁或铸钢制成的。以放置对称三相绕组AX，BY，CZ，有的联接成星形，有的联接成三角形。 c2、电动机旋转实验三相异步电动机接上电源，就会转动。这是什么原理呢?为了说明这个转动原理，我们先看一个演示。下图所示的是一个装有手柄的蹄形磁铁，磁极间放有一个
可以自由转动的、由铜条组成的转子。铜条两端分别用铜环联接起来，形似鼠笼，作为鼠笼式转子。磁极和转子之间没有机械联系。当我们摇动磁极时，发现转子跟着磁极一起转动。摇得快，转子转得也快；摇得慢，转得也慢；反摇，转子马上反转。 从这一演示得出两点启示： 、有一个旋转的磁场；第二、转子跟着磁场转动。异步电动机转子转动的原理是与上述演示相似的。那么，在三相异步电动机中，磁场从何而来，又怎么还会旋转呢?下面
就首先来讨论这个问题。3、电动机内旋转磁场的产生三相异步电动机的定子铁心中放有三相对称绕组AX，BY和CZ。设将三相绕组联接成星形，接在三相电源上，绕组中便通入三相对称电流其波形如下图所示。取绕组始端到末端的方向作为电流的参考方向。在电流的正半周时，其值为正，其实际方向与参考方向一致；在负半周时，其值为负，其实际方向与参考方向相反。定子铁心和定子绕组并不转动，定子绕组中的三相电流随着时
间和相位的变化，三相磁势相加便形成了旋转的磁场。旋转的定子磁场在切割转子导条时，会在转子绕组中感应出一个转子磁场，引起转子旋转。由于感应励磁场的需要，转子的转速总是比定子磁场的转速稍慢，有一个转差，这就是感应异步电动机名称的来历。如果转子是一个永磁体或是一个由转子励磁绕组产生的恒定磁场，那么转子的转速就与定子磁场的转速同步，就形成同步电机。 变压器主要是利用电磁感应的原理来改变交流电压的一
种电气设备，主要构件是一级线圈、二级线圈和磁芯。其主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压等。变压器分类按冷却方式分类      以油浸式变压器为例，可分为油浸自冷变压器、油浸风冷变压器、油浸强迫油循环风冷变压器、油浸强迫油循环水冷却变压器和油浸强迫油循环导向冷却变压器。按冷却介质分类      可分为干式变压器、油浸式变压器和充气式变压器。干式变压器依靠空
气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

油浸式变压器依靠油作冷却介质。  按调压方式分      可分为无激磁调压变压器和有载调压变压器。 按铁芯形式分  1)芯式变压器：用于高压的电力变压器。  2)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器。 按用途分类       (1) 电力变压器。       主要用于电力系
统中，如升压变压器、降压变压器配电变压器、联络变压器和厂用变压器等。       (2) 特殊变压器。     电流互感器）、矿用变压器、试验变压器整流变压器、电炉变压器、电焊变压器和旋转变压器等。 按绕组数目分类      可分为自耦变压器、双绕组变压器、三绕组变压器和多绕组变压器。自耦变电器：用于连接不同电
压的电力系统，也可做为普通的升压或降后变压器用。双绕组变压器用于连接电力系统中的两个电压等级。三绕组变压器一般用于电力系统区域变电站中，连接三个电压等级。  按相数分类      可分为单相变压器、三相变压器和多相变压器。单相变压器用于单相负荷和三相变压器组，三相变压器用于三相系统的升、降电压。 按冷却介质分类      可分为干式变压器、油浸式变压器和充气式变压器。干式变
压器依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。油浸式变压器依靠油作冷却介质。 变压器工作原理    变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 变压器的作
用   1、远距输入电线路，为减小线路损耗，从发电厂出来的电，要先升压到几万伏（如11KV），到达目的地时，再降压（如220V）。     2、在电子放大线路中，为达到两线放大间转输能量消耗少，要进行阻抗匹配，用变压器联接，可起到改变阻抗的作用。     3、电焊时，在焊条与焊件间所需电流很大（几十~几百安），而电压很小（几伏）。电焊机就是一个变压器，它把高电压（如220V）变成低压
。而在不改变功率的条件下，在输出端产生很大的电流。     4、有时，在一个环境中需要不同的电压，变压器又可制成多绕组的或中间抽头式的。进而产生多种电压。     5、在交流稳压器中，采用即时改变输出线圈的圈数，来达到调速输出电压的目的。 常见变压器型号  （1）绕组藕合方式，涵义分：（不标）；自藕（O表示）。（2）相数，涵义分：单相（D）；三相（S）。（3）绕组外绝缘介质，涵
义分；变压器油（不标）；空气（G）：气体（Q）；成型固体浇注式（C）：包绕式（CR）：难燃液体（R）。（4）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（F）：水冷却器（S）。（5）油循环方式，涵义：自然循环（不标）；强迫油循环（P）。（6）绕组数，涵义分；双绕组（不标）；三绕组（S）；双绕组（F）。（7）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Z）。（8）线圈导线材质，涵义
分：铜（不标）；铜箔（B）；铝（L）铝箔（LB）。

放电计数器是串联在避雷器下面，用来记录避雷器动作次数，掌握雷电活动规律，研究电力系统在大气过电压作用时的运行情况的的电气设备。放电计数器的电气回路由非线性电阻R1、R2、电容器C及计数器L组成，即放电计数器串联在避雷器下部与地之间，如图1所示。图1放电计数器电器回路图图1放电计数器电器回路图放电计数器一般与35kV及以上普通阀型避雷器配合使用，
当雷电流经过避雷器进入放电计数器时，电流的一部分经R1入地，另一部分经R2给电容器C充电，冲击电流过去后，电容器C对计数器L放电，使计数器动作。放电计数器的元件均固定在密封的铝盒中，高压进线端装有瓷绝缘子，地线接在计数器的安装螺钉上。[1]JSY-8型编辑JSY-8型放电计数器是对过电压保护器工作状况进行实时及累计计数的装置，通过它可以详细监视及所保护线路的状况，预知事故前异常情况，达到分析异常动
作原因，事故发生的作用。数据采集JSY-8型过电压放电记录仪采用自行设计的高速率数据处理单元，抗干扰能力强，软件数字滤波调理电路，可以实时准确记录过电压保护器三相之间动作次数。附带快速，分相累计显示历史动作次数。数据显示JSY-8型过电压放电记录仪采用STN点阵式液晶显示，清晰明了，外观美观。产品结构JSY-8型过电压放电记录仪为分体结构，数据采集、数据处理及显示为两分体，通过RJ45接口用网
线相连接，根据现场需要，可以任意拆分，数据处理及显示单元拆分后在柜体上安装简便，只须三个螺丝。产品安装JSY-8型过电压放电记录仪依结构设计，在本体上面安装极其简单，不用动任何结构，只须解开四个接线头。毋庸质疑，可以在任何已经运行的过电压保护装置上加装此型号放电计数器。产品运行过电压动作计数器产品为无源设计，无须外接电源，由于软件设计采用了实时省电模式，本体附带高性能电池可以使用三年，电池仓更换电

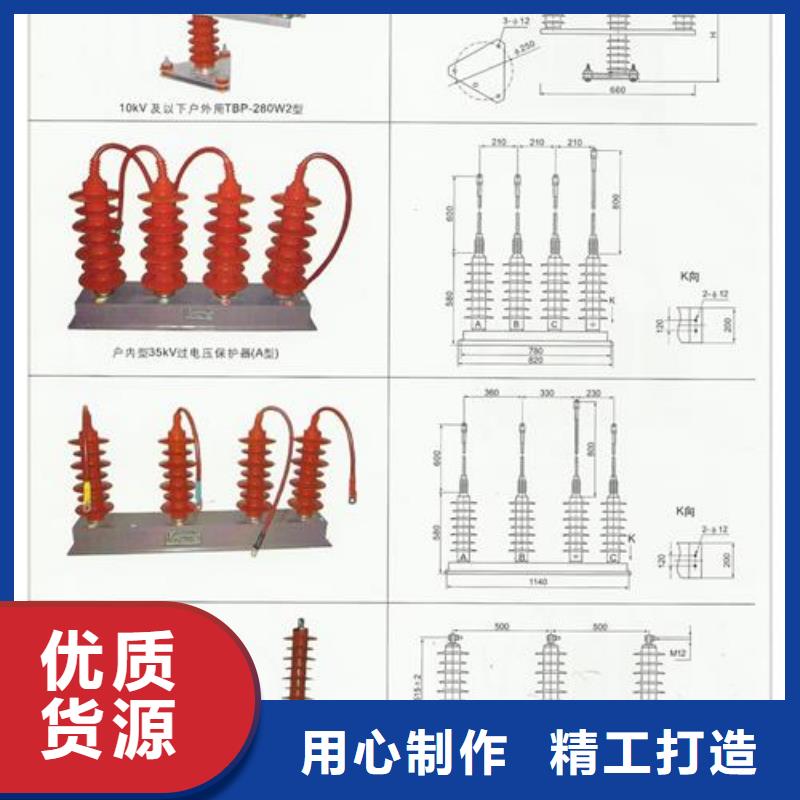

池简单方便。技术标准编辑满足技术标准：GB6261-85《静态继电器及保护装置的电气干扰实验》1、过电压动作计数器适用范围10KV及以下系统户内相间距为85及131型保护器配套用2、上图标注方法（见下表）适用系统上图标注说明10KV及以下系统JSY-Ⅲ（3.8、7.6、12.7）85相间距85mmJSY-Ⅲ（3.8、7.6、12.7）131相间距131mm3、JSY-III型过电压放电记录仪提供两
种安装方式（1）本体安装记录仪的显示部分可挂装在保护器上，不需要考虑其他问题。（2）柜门安装记录仪的显示部分安装在柜门上，因此要考虑保护器到记录仪显示部分的号线长度和柜门的开孔位置和尺寸，如下图所示。注：虚线框为记录仪显示部分的外形尺寸，此图为柜门正面图。运行与维护编辑1、放电计数器可用于户内、户外，但使用时应考虑下列因素：（1）应根据配套的阀型避雷器和所保护的电气设备考虑使用的型号。（2）按生
产广家允许使用的海拔高度使用。

以下情况： 1. 实时氧化锌避雷器泄露全电流； 2. 实时氧化锌避雷器泄露阻性电流；氧化锌避雷器全电流、阻性电流、雷击次数和时间的运行次数时，不断向控制室发送实时数据，达到远程监测的目的。 1）在运行电压下流过高压避雷器的泄漏全电流包含了阻性泄漏电流分量、容性泄漏电流分量两部分。在避雷器处于正常运行电压状
态下阻性电流分量远远小于容性分量，一般阻性泄漏电流分量占全电流的比例不会超过10—15％的数值，所以阻性分量即使增加一倍，全电流的变化不会超过5.0％。所以采用全电流的测量方法，就不能有效监视避雷器的内部性能劣化的趋势。2）在运行电压下的测量，由于运行电压的变化幅度将达到大于5％以上，所以产生的全电流的变化由于电容分量的线性变化影响使测量全电流数值的结果也有5％以上幅度的变化，从而淹没了由于阻
雷器放电计数器原理与试验方法1、JS型电磁式放电计数器工作原理(1) 为整流式结构的放电计数器原理当避雷器动作时，阀片电阻R1上的压降经全波整流给给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其动作记数。该放电计数器的阀片电阻R1阻值较小，通流容量较大，小动作电流也为100A。(2)为双阀片式结构的放电计数器原理当避雷器动作时，放电电流流过阀片1电阻R1，在R1上的压
降经阀片2电阻R2给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其移动一格，记一次数。改变R1及R2的阻值，可使计数器具有不同的灵敏度，一般小动作电流为100A。2、运行检查和试验放电计数器在运行中发现的主要问题是密封不良和受潮，严重的甚至出现内部元件锈蚀的情况，

---
