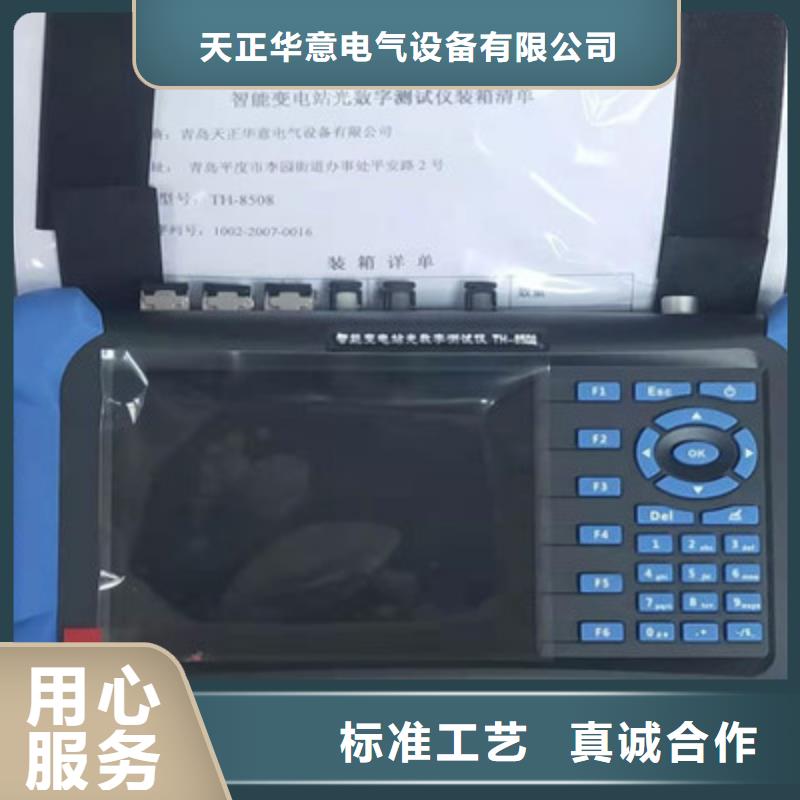

钦州手持式光数字测试仪定制服务：为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！1.4 产品面板图1 TH-8508智能变电站光数字测试仪面板图示 1.5 外围接口图2 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，10M/100M自适应USBUSB接口USB2.0USB存储设备接入SYN同步接口SCIRIG-B或PPS接入S1/2光纤串口SC，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2光以太网口SC，1310nm，100MIEC618650 SV/GS 报文收发指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图3 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，100/1000M根据插入的光纤模块类型自动识别USBUSB接口USB2.0USB存储设备接入SYN同步接口STIRIG-B或PPS接入S1光纤串口ST，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2/3光以太网口LC，1310nm/850，100/1000MIEC618650 SV/GS 报文收发开关量9针插头开入：空接点或带电位检测；开出：高速开出。开入开出硬接点指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图4 TH-8508智能变电站光数字测试仪底部图示电源适配器参数型号：XC-04230输入：100V～240VAC50/60Hz2.0A Max输出：4.2V，3.0A指示灯：红灯——正在充电绿灯——未工作或充满不亮——无外部供电或损坏充电结束后请把及时将电源适配器拔出电源插座，以节省能源。1、如果电源适配器损坏，请严格遵循万用表充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏万用表。

钦州手持式光数字测试仪随着变电站通信网络和国际标准IEC61850 的制定和颁布，变电站的数字化使得数字化的保护及智能设备得到广泛应用，传统的模拟量输出的继电保护测试仪已不能满足其测试需求。2009年以十多年来在全国数百家用户中取得的继电保护测试系统生产研制的丰富经验为基础，本公司先后自主研发并推出了1A和2A二代光数字继电保护测试系统，实现了IEC61850-9-1、IEC61850-9-2、IEC60044-7/8 FT3标准格式电压、电流量的光数字输出和小信号模拟量输出，以及GOOSE报文的发布和订阅功能，基本满足了数字化保护和仪器仪表的测试需要。为了推动我国智能电网和智能化变电站的推广应用，电网公司加快了智能电网的技术进步和标准化步伐，先后发布了《智能变电站技术导则》(Q/GDW-383-2009)、《智能变电站继电保护技术规范》(Q/GDW441-2010)、《IEC-61850工程继电保护应用模型》(Q/GDW-396-2009)等标准规范，提出了“直采直跳”、“保护就地化”、“双AD采样”” 、“不依赖外部时钟同步采样”等新的标准要求， 而“传统PT/CT＋合并单元” 的采样模式又在广泛采用，

六路继电保护校验仪出厂价格 <钦州>天正华意电气设备有限公司

钦州手持式光数字测试仪而继电保护测试仪在大电流输出时只能维持10秒，并且大电流通过滑动电阻器因发热其阻值发生变化，所以单路电流的带负载（纯阻性）能力，只能测出一个大概值，单路电流、电压带感性（容性）负载能力，基本不做。全功能程控电子负载能很好的解决上述问题：既可用于交流电流、电压的负载，也可用于直流电流、电压的负载。负载为纯阻性的，阻值的改变是通过场效应管控制极的电压来实现，避免像普通电阻那样，因通过电流发热而导致阻值发生改变。用户可通过上位机软件地调节负载电阻的大小。单路带载（纯阻性）能力测试：通过上位机调节负载，利用主设备（TH66/THU66）测量流过负载的电流值和负载两端间的电压值，实时监测电流或电压的误差和总畸变率不超出合格范围时，根据P＝UI计算负载消耗功率，即为带载能力利用三相电流同时带0.4Ω，三相电压同时带300Ω测试上述b功能；利用三相电压100V同时带4uF电容、三相电流20A同时带1.3mH电感测试上述c功能。全自动跨接线：通常单路电流带载能力测试，需要分别把电流表和电流负载分别接入六路电流回路中、电压表并联负载两端；单路电压带载能力测试需要分别把电流表和电压负载接入六路电压回路中，这些工作需要检定人员通过换接线来完成，麻烦且易出错，本装置内设计了自动跨接线电路，根据测试项目程序自动完成上述工作。

钦州手持式光数字测试仪本产品集光数字网络信号分析仪与光数字继电保护测试仪于一体。、实用的测试功能，支持交流试验、整组试验、状态序列、核相、极性、虚端子、差动保护、距离与零序、故障回放等试验模块。技术特点基于SOC高集成度硬件平台开发，采用可靠稳定的嵌入式Linux系统10.1寸1280＊800高分辨率，电容式全触控屏操作用于智能站数字信号测试分析和继电保护调试支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；可直接通过U盘导入SCD文件，支持直接导入500kV、750kV智能变电站的SCD文件；支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；支持虚端子图形化显示功能，数据流向清晰明了；支持从 CID、SCD等文件导入SV、GOOSE报文配置，并支持网络侦测配置；具备实时告警功能，现场应用更方便；装置支持授时功能，可对外输出光IRIG-B(DC)及光PPS对时信号；支持串接监听功能，可在不中断现场数据传输的情况下对数据进行解析和分析；支持光功率计功能，可测试光网口及光串口的功率；支持网络压力功能，模拟各种异常报文或异常流量对设备的可靠性进行检验；支持核相功能，可比较同一控制块的不同通道的相位，也可比较不同控制块的不同通道的相位；支持互感器极性测试功能；

<钦州>天正华意电气设备有限公司 六路继电保护校验仪出厂价格

钦州手持式光数字测试仪青岛天正华意电气设备有限公司衷心希望成为广大客户值得信赖的电力测试设备提供商、技术支持商和服务保障商。技术创新，服务至上！目录性须知I电气方面的性I操作方面的性I关于这本用户手册II用户手册的编排方式II提示符号II哪里可以找到更多的产品信息III章 产品介绍11.1 欢迎使用11.2 产品包装21.3 产品特色31.4 产品面板51.5 外围接口61.6 电源按钮9第二章 系统操作102.1 SCD装载112.1.1 导入SCD文件112.1.2 IED列表122.1.3 报文控制块142.2 报文分析152.2.1 侦听报文152.2.2 报文信息162.2.3 报文监视172.2.4 监视设置222.3 电流电压232.4 状态序列262.4.1 新增/修改状态272.4.2 短路计算282.4.3 切换方式292.4.4 开出302.4.5 测试过程及结果分析312.5 Goose发布322.6 流量监视342.7 光功率测量352.8 核相362.8.1 向量图显示372.8.2 数据对比表格显示382.8.3 报文统计分析对比382.9 极性测试392.10 VLAN测试412.11 智能终端响应时间测试432.11.1 模式一：Goose发布—硬开入接点接回432.11.2 模式二：硬开出接点开出—Goose订阅452.11.3 模式三：Goose发布-Goose订阅462.12 测试配置482.12.1 添加报文控制块492.12.2 通道映射532.12.3 光口数据镜像、转发、回环572.13 系统设置582.13.1 同步与时间582.13.2 显示设置592.13.3 默认参数602.13.4 软件版本信息61附录Ⅱ：青岛天正华意电气的联络信息错误！未定义书签。性须知电气方面的性?请确保电源适配器的供电在电源适配器的要求参数范围内。?如果电源适配器损坏，请严格遵循本产品充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏仪器。?

<钦州>天正华意电气设备有限公司
<钦州>天正华意电气设备有限公司

钦州手持式光数字测试仪定制服务：为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！1.4 产品面板图1 TH-8508智能变电站光数字测试仪面板图示 1.5 外围接口图2 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，10M/100M自适应USBUSB接口USB2.0USB存储设备接入SYN同步接口SCIRIG-B或PPS接入S1/2光纤串口SC，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2光以太网口SC，1310nm，100MIEC618650 SV/GS 报文收发指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图3 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，100/1000M根据插入的光纤模块类型自动识别USBUSB接口USB2.0USB存储设备接入SYN同步接口STIRIG-B或PPS接入S1光纤串口ST，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2/3光以太网口LC，1310nm/850，100/1000MIEC618650 SV/GS 报文收发开关量9针插头开入：空接点或带电位检测；开出：高速开出。开入开出硬接点指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图4 TH-8508智能变电站光数字测试仪底部图示电源适配器参数型号：XC-04230输入：100V～240VAC50/60Hz2.0A Max输出：4.2V，3.0A指示灯：红灯——正在充电绿灯——未工作或充满不亮——无外部供电或损坏充电结束后请把及时将电源适配器拔出电源插座，以节省能源。1、如果电源适配器损坏，请严格遵循万用表充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏万用表。

<钦州>天正华意电气设备有限公司 六路继电保护校验仪出厂价格

钦州手持式光数字测试仪导入SCL配置文件、PCAP网络报文导入配置和采样数据故障回放、报文自动侦测等SMV及GOOSE 接口自动配置功能，SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能，SMV报文均匀性偏差模拟测试功能和测试中断期间的SMV及GOOSE报文链路保持功能。e. 输入输出端口齐全，功能强大，能广泛适应迄今各种不同形式的保护试验。既有IEC 61850-9-1/2和 IEC60044-7/8（FT3）采样值收发，又有模拟小信号输出，也可外接功放输出二次模拟量；既有GOOSE报文收发，又兼容传统模拟开关量I/O，具有8对独立无极性输入端可适应空接点或0-250V电位信号及4组可编程辅助空接点输出；所有SMV发送或GOOSE报文收发均可指定任意光口通讯。f．内置GPS、外接IRIG-B码和IEEE1588同步时间输入具有长时稳定的守时功能，保证同步输出和状态同步触发的时间和相位高精度要求，同时多种同步时间输入源也使测试仪对变电站不同建设阶段同步时间来源有更好的选择性和适应性。g.极具人性化的操作界面设计，提供了亲切熟悉的真正的工业化Windows界面，内置触控板和键盘，如同笔记本电脑一样操作方便，内置USB接口可用优盘方便升级软件和交换数据或外接鼠标、键盘操作。还可通过网口外接笔记本电脑工作。

<钦州>天正华意电气设备有限公司
六路继电保护校验仪出厂价格

钦州手持式光数字测试仪GOOSE 网络可交换以下实时数据：a. 保护装置的跳、合闸命令b. 测控装置的遥控命令c. 保护装置间信息（启动失灵、闭锁重合闸、远跳等）d. 一次设备的遥信信号（开关刀闸位置、压力等）e. 间隔层的联锁信息光数字继电保护测试仪可对基于IEC61850标准的数字化装置和仪表进行测试和试验。系统内置嵌入式工控机，不用外接电脑即可独立操作以模拟合并单元，将电压、电流量按照IEC61850-9-1、IEC61850-9-2及FT3帧格式打包实时发送采样值给被测设备，辅以发送必要的GOOSE报文或输出必要的开关量硬接点信号，而被测设备的动作信号则通过测试仪的硬开关量输入接点或者以GOOSE报文发回给测试仪，测试仪根据试验逻辑过程实时对输出量进行调整，完成数字化装置和仪表的闭环测试。为满足保护“直采直跳”、“保护就地化”、“双采样”” 、“不依赖外部时钟同步采样”等新的标准要求，光数字继电保护测试仪提供了多达6对光纤网络接口和6个光纤串行接口，每对光网口可配置多达10组IEC61850-9-1/2 SMV、GOOSE混合收发，每个光串口可配置1组FT3 SMV收发，每组IEC61850-9-1 SMV可配置多达32个SMV数据通道，每组IEC61850-9-2 SMV可配置多达64个SMV数据通道，每组GOOSE可配置多达256个数据通道，每组FT3可支持国网的扩展帧即22个SMV数据通道。另外还具有2组共12路模拟小信号输出、8通道开入量、4通道开出量，内置GPS同步时钟以及IRIG-B或IEEE1588时间同步接口。主要适用于数字化变电站各种数字化保护、自动装置和仪器仪表的参数整定和测试，智能化程度高，测试准确。能模拟2组共12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保数字化变电站及线路运行的重要测试仪器。

钦州手持式光数字测试仪调试接口采用MINI USB接口数据线，不能用作充电接口，以防损坏万用表。1.6 电源按钮电源按钮位于键盘右上方，如图所示。开机：按住电源按钮3S，启动开机界面；关机：按住电源按钮3S，启动关机画面。开机注意事项： USB口主要用于导入导出SCD文件或配置文件或测试数据文件，不建议用于给其他设备（如手机等）进行供（充）电，否则有可能导致触摸屏失效。开机时请先将USB存储设备从USB接口拔除，否则可能导致触摸屏失效。第二章 系统操作返回——返回上级页面，同ESC按键操作；GPS同步状态指示——IRIG-B/PPS/IEEE-1588等状态指示，当TH-8508智能变电站光数字测试仪成功锁定上述GPS同步时钟源后显示；系统/GPS时间——智能变电站光数字测试仪本机时钟显示；如果系统设置中选择了自动同步GPS时间且成功锁定了IRIG-B或IEEE-1588信号源，则显示同步后的GPS时间；输入法指示——指示多功能键盘当前的输入方式，分为数字、小写字母、大写字母，由键盘的输入法切换键控制；电量指示——电池剩余电量指示。当电池电量过低时，将无法启动万用表或启动后部分功能失效（如触摸屏、光口传输等）；绿色:电量充足黄色:电量尚可红色:电量过低功能键——F1-F6，每个功能模块定义不同；状态栏——帮助信息/告警/错误提示。

<钦州>天正华意电气设备有限公司 六路继电保护校验仪出厂价格

钦州手持式光数字测试仪光数字继电保护测试仪可测试的保护，输入的电压、电流可以是模拟小信号，也可以是纯数字量（IEC61850-9-1/2、FT3），还可以是它们的混合方式；而跳、合闸等状态量采用GOOSE传递、开入开出硬接点连接或混合方式。系统还可以选配功放接口模块外接本公司的数字仿真功率放大器输出二次模拟量，既能满足“传统PT/CT＋合并单元”采样模式数字化保护、自动装置和仪器仪表的参数整定和测试，又能用于传统模拟保护及自动装置的参数整定和测试。3、技术参数及性能指标3.1采样值报文收发多可收发6×4 组IEC 61850-9-1、IEC 61850-9-2/LE SMV采样值报文，每组SMV报文端口及通道属性可配置；多可收发6 组IEC60044-7/8（即FT3）采样值报文，端口、传输速率等通信参数可配置；每组IEC61850-9-1 SMV可支持标准的12个SMV数据通道或扩展的可配置多达32个SMV数据通道；每组IEC61850-9-2 SMV可配置多达64个SMV数据通道；每组FT3可支持标准帧即12个SMV数据通道或国网的扩展帧即22个SMV数据通道； 采样率和ASDU数可设置，每帧1-8个ASDU数，采样率每周256 点即12800Hz；数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达。SMV各通道输出同步性≤100μS；多可映射到2组共12路电流、电压量；3.2 GOOSE 报文接收支持接收6×2组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文接收端口及通道属性可配置；多可映射到8路开入量信息；3.3 GOOSE 报文发送支持发送6×4组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文发送端口和发送间隔等通道属性可配置；

<钦州>天正华意电气设备有限公司

钦州手持式光数字测试仪 测试配置按下图所示，设置测试用例：测试模式——Goose发出硬开入接回响应时间测试勾选“开出量1或2”，设置默认状态及变位时刻（翻转时间），并下拉选择接回的硬开入（A或B），作为测试分析判据。设置测试次数及间隔时间，开始测试。测试结果分析：测试完成后，自动分析测试结果，并计算小值、值及平均值。2.11.2 模式二：硬开出接点开出—Goose订阅测量智能终端开入采集回路响应时间。TH-8508给智能终端开入遥信，测量智能终端收到硬接点开入与发出Goose报文的时间差。应＜10ms(不含消抖时间)。测试设置：1、报文配置选取相应保护装置订阅的断路器分/合位置Goose报文（或智能装置发布的断路器分/合位置Goose报文），添加到系统设置的Goose订阅组中；将Goose报文中的断路器分/合通道关联到变量“开入E”；确保变量“开出1或2”没有在Goose发布报文中被关联；2、测试配置选择“硬开出发出Goose接回响应时间测试”模式；在“开出量设置（硬开出变位通道设置）”中使能测变量开出1—对应断路器分/合位置；在“测试仪自接回”列的单元格，下拉选择实际接线的硬开入接点A；在“Goose订阅接回”列的单元格，下拉选择Goose订阅报文中关联到断路器分/合位置通道的变量“开入E”；设置好测试次数、测试间隔时间以及被测装置的硬开入消抖时间值；开始测试；测试结果分析：测试完成后，自动分析测试结果，并计算小值、值及平均值。

<钦州>天正华意电气设备有限公司 六路继电保护校验仪出厂价格

钦州手持式光数字测试仪GOOSE 网络可交换以下实时数据：a. 保护装置的跳、合闸命令b. 测控装置的遥控命令c. 保护装置间信息（启动失灵、闭锁重合闸、远跳等）d. 一次设备的遥信信号（开关刀闸位置、压力等）e. 间隔层的联锁信息光数字继电保护测试仪可对基于IEC61850标准的数字化装置和仪表进行测试和试验。系统内置嵌入式工控机，不用外接电脑即可独立操作以模拟合并单元，将电压、电流量按照IEC61850-9-1、IEC61850-9-2及FT3帧格式打包实时发送采样值给被测设备，辅以发送必要的GOOSE报文或输出必要的开关量硬接点信号，而被测设备的动作信号则通过测试仪的硬开关量输入接点或者以GOOSE报文发回给测试仪，测试仪根据试验逻辑过程实时对输出量进行调整，完成数字化装置和仪表的闭环测试。为满足保护“直采直跳”、“保护就地化”、“双采样”” 、“不依赖外部时钟同步采样”等新的标准要求，光数字继电保护测试仪提供了多达6对光纤网络接口和6个光纤串行接口，每对光网口可配置多达10组IEC61850-9-1/2 SMV、GOOSE混合收发，每个光串口可配置1组FT3 SMV收发，每组IEC61850-9-1 SMV可配置多达32个SMV数据通道，每组IEC61850-9-2 SMV可配置多达64个SMV数据通道，每组GOOSE可配置多达256个数据通道，每组FT3可支持国网的扩展帧即22个SMV数据通道。另外还具有2组共12路模拟小信号输出、8通道开入量、4通道开出量，内置GPS同步时钟以及IRIG-B或IEEE1588时间同步接口。主要适用于数字化变电站各种数字化保护、自动装置和仪器仪表的参数整定和测试，智能化程度高，测试准确。能模拟2组共12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保数字化变电站及线路运行的重要测试仪器。

<钦州>天正华意电气设备有限公司 六路继电保护校验仪出厂价格

钦州手持式光数字测试仪 状态序列开始/停止F1，启动或停止测试输出；新增F2，在状态列表添加新的输出状态；修改F3，编辑选中状态的输出参数与切换条件；删除F4，删除选中状态；结果F5，切换到测试结果分析画面；配置F6，SV/GS发送与接收报文定义；状态选择上、下键；状态使能OK键勾选——输出不勾选——不输出2.4.1 新增/修改状态短路IUabc/Iabc进行短路计算；短路IIUxyz/Ixyz进行短路计算；切换方式状态切换/结束条件定义；开出状态中开出1-8输出状态定义；确定确认新增或修改状态生效；取消取消新增或修改状态；2.4.2 短路计算按照设定的短路参数进行短路计算，控制采样值输出量；故障类型：单相接地短路、相间短路、相间接地短路、三相短路；空载态——输出额定电压电流跳闸态——按PT安装位置定义跳闸后的相电压；故障方向：正/反向短路计算模型：电流恒定、电压恒定、系统阻抗恒定CT指向：指向线路、指向母线PT安装位置：线路侧、母线侧负荷电流/功角：设定系统正常运行时的负荷电流幅值与相位短路电流/电压：设定采用电流/电压恒定计算模式时，保护安装处的故障电流/电压；短路阻抗/阻抗角：设定线路正序短路阻抗及阻抗角；同短路电阻/电抗。短路电阻/电抗：设定线路正序短路电阻及电抗；同短路阻抗/阻抗角。零序补偿公式/系数：设定线路零序补偿计算公式及系数；系统阻抗/阻抗角：系统阻抗恒定时有效，设定系统正序阻抗/阻抗角系统阻抗补偿Ks:系统阻抗恒定时有效，设定系统零序补偿系数；

---
