大兴安岭工频高压局放试验装置 校正脉冲发生器1、用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器，它体积小，重量轻，便于携带，同步方便，适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位：5 PC、10 PC、20 PC 、50PC极性：正负交替重复频率：1.2KHz频率变化范围： ＞±100Hz脉冲上升沿时间：　100us注入电容：10PF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）、输入单元使用说明1、概述：输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗，本输入单元能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值：参照TH-2010多通道局部放电检测仪3、检测阻抗的选择：适当的选择输入单元可获得较佳的检测灵敏度，检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是：从输入单元初级电感两端上向主回路看过去所具有的电容量（通常为试品电容与耦合电容的串联值即试品电容与耦合电容的积除以它们的和），使其落在输入单元铭牌上所标调谐电容范围的中间值附近，这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根，选择接近这个值的输入单元可得到的灵敏度。

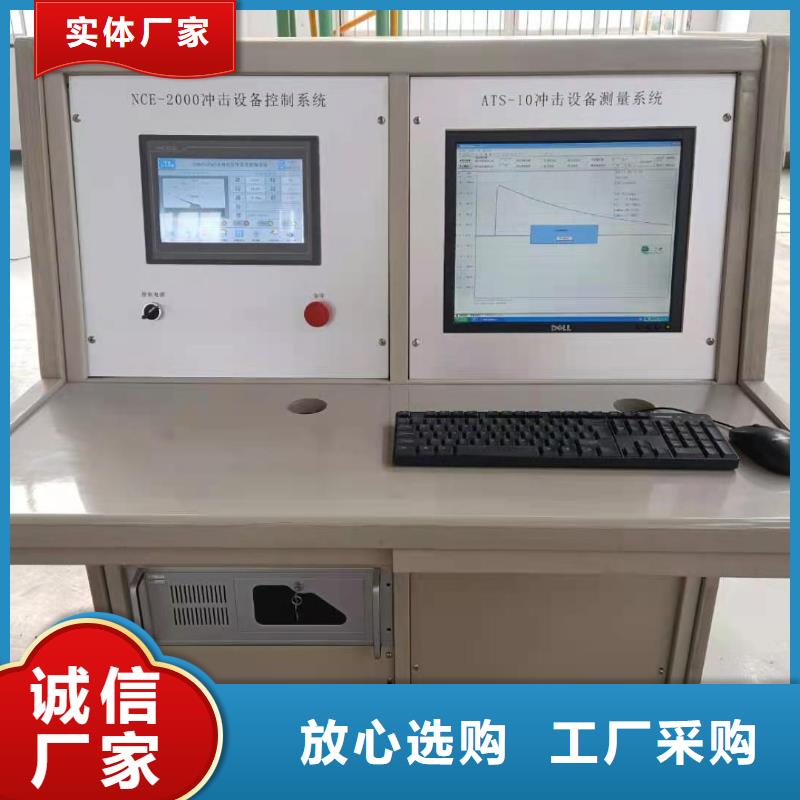

大兴安岭工频高压局放试验装置 顺时针旋转调压速度控制旋钮8，此时调压器顶部直流调压电机开始旋转，调压速度表3指示升压速度，试验变压器低压侧电压表1、低压侧电流表2、测量绕组电压表4、高压数字电压表5与高压侧电流表6均随着升压过程指示相应数值，刚开始升压时，升压速度可快些，当电压升到75％试品试验电压时，升压速度减低到每秒2％试验电压后升压速度升到所需额定试验电压。（10）当电压升到所需试验电压时，按耐压计时按钮18，此时耐压指示灯18亮，耐压计时元件9开始耐压计时，计时时间一到所设定的耐压时间，调压器即自动全速降压，直至降到零位时自动停止。（11）按停止按钮21，此时停止指示灯21亮，一次耐压试验即完成（如有一次，二次开关柜，应先断二次，再断一次）。（12）在耐压计时过程中，如发现试验电压偏离试验值，则可用微升或微降按钮15，将电压微调到额定试验电压。（13）在升压过程中，如试品被击穿，则调压器会自动全速降到零位；试品击穿指示灯12和柜内蜂鸣器会开始断续闪烁、蜂鸣报警，直到按停止按钮，才停止蜂鸣。（14）切断电源，结束试验。

大兴安岭生产绝缘子故障远距离测试仪的当地厂家 <大兴安岭>天正华意电气设备有限公司

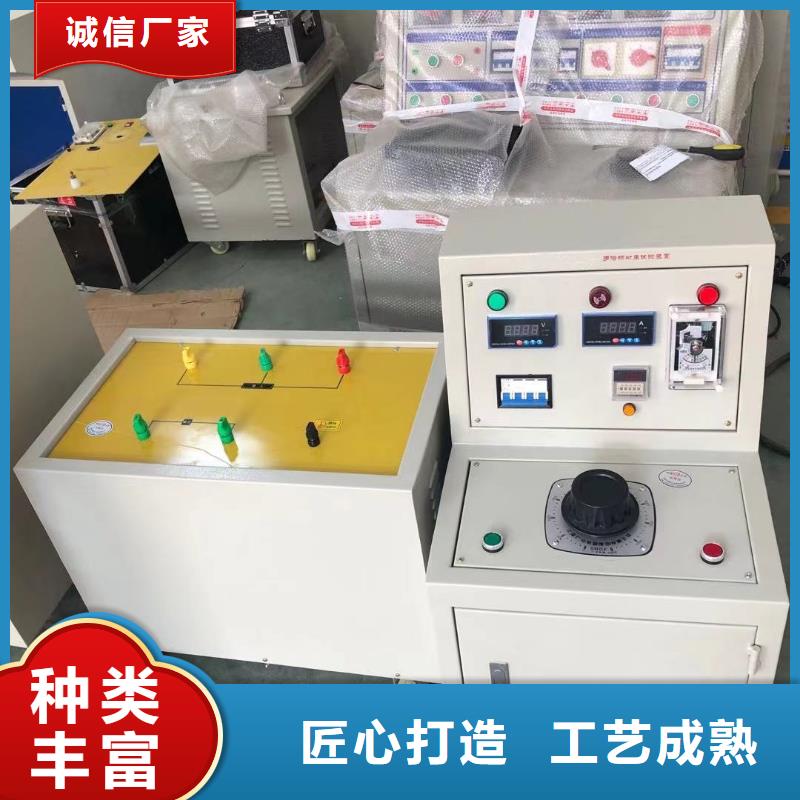

大兴安岭工频高压局放试验装置 工频/三倍频试验控制部分 该控制部分既可实现工频试验也可实现三倍频试验。通过旋钮切换接触器，改变试验回路，完成实验，互锁控制，互不影响。控制台设有控制、测量和保护系统。通过操作指令完成对试品在规定条件下的全部试验程序，并且测量试品的电压、电流或其它参数，耐压延时可在0-99hr时间间隔范围内调节。控制台面板安装电流、电压指示仪表，可以显示输入电压、输入电流，输出电压、输出电流等。（二）校正脉冲发生器型号：JZF-10输出电荷量档位：5 pC、10 pC、20 pC 、50pC极性：正负交替重复频率：1.2kHz频率变化范围：＞±100Hz脉冲上升沿时间：100uS注入电容：10pF 　电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50pC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）输入单元（检测阻抗）型号：3＃输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗。本输入单元从1号~12号，及7R，能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。

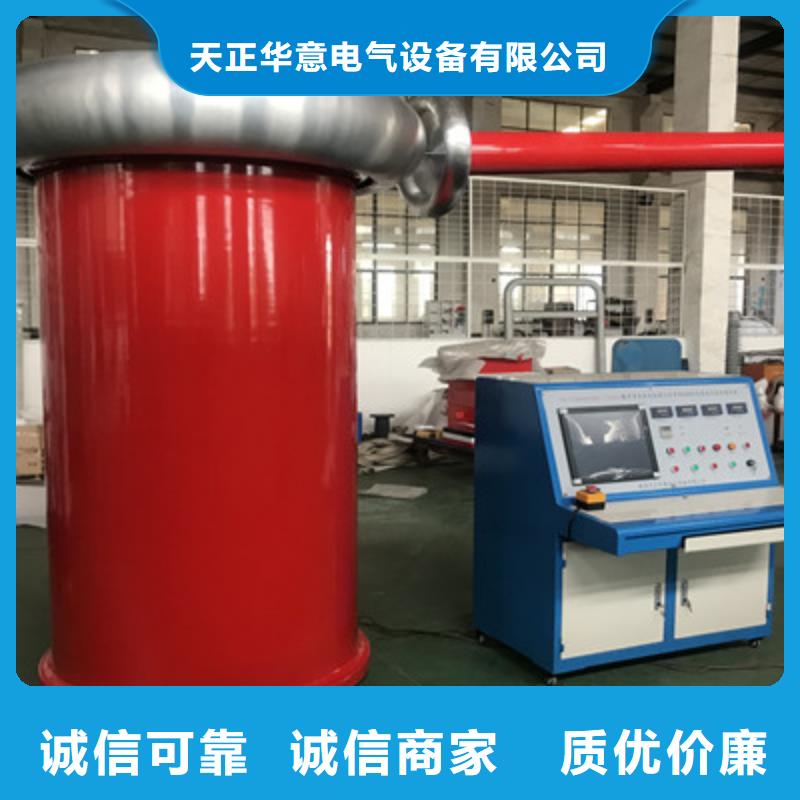

大兴安岭工频高压局放试验装置无局放耦合电容器兼分压器 型号：FOF-150/200额定电压：150kV 高压臂电容量：200pF标称分压比：1000：1电容器介质损耗角正切值：在20℃，0.9─1.1UN下不大于0.002电容器短时工频耐压值为1.1UN 允许运行时间：UNIN运行60min70％UNIN 连续运行介质损耗：≤0.5％测量精度：≤±1％频率：50~200Hz电容量偏差范围：-5~＋10％（五）无局放保护电阻保护电阻连接在试验变压器与耦合电容器之间用来限制试品闪络时的短路电流，保护试品及试验变压器。结构为绝缘筒骨架，金属丝缠绕，两端装有均压环。型号：RD-150/0.1额定电压：150kV额定电流：0.1A电阻值： 3kΩ运行时间：1h温升：额定条件运行时，电阻表面温升不大于55K（六）工频无晕试验变压器 型号：YWDT-15kVA/150kV 额定容量：15kVA额定输入电压：0.38kV 额定输入电流：39.5A额定输出电压：150kV额定输出电流：0.1A测量绕组电压：150V联结组：II0冷却方式：ONAN使用条件：户内允许运行时间：100％UNIN 运行60min70％UNIN连续运行相数：单相频率：50Hz局部放电量：100％UN ≤3pC产品结构：环氧玻璃丝绕制绝缘外壳（七）试验开关柜7.1接触式电动调压器型号：TEDG-15容量：15kVA输入电压：0.5kV，单相，150Hz输入电流：30A输出电压：0~0.55kV，单相，150Hz输出电流：27.3A7.2电源隔离滤波器型号：LB-15额定容量：15kVA 图片仅供参考额定输入电压：0.38kV额定输入电流：39.47A额定输出电压：0.38kV额定输出电流：39.47A 相数：单相频率：50Hz 衰减特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用条件：户内冷却方式：自然冷却7.3三倍频变压器型号：SGP-20容量：20kVA输入电压：0.38kV，三相，50Hz 输入电流：30.4A输出电压：0.5kV，单相，150Hz输出电流：23.1A7.4三倍频补偿装置型号：BKDG-15容量：15kvar额定电压：500V电抗值：20Ω~40Ω三种电容值：1uF~50uF三种

<大兴安岭>天正华意电气设备有限公司 大兴安岭生产绝缘子故障远距离测试仪的当地厂家

大兴安岭工频高压局放试验装置无局放耦合电容器兼分压器 型号：FOF-150/200额定电压：150kV 高压臂电容量：200pF标称分压比：1000：1电容器介质损耗角正切值：在20℃，0.9─1.1UN下不大于0.002电容器短时工频耐压值为1.1UN 允许运行时间：UNIN运行60min70％UNIN 连续运行介质损耗：≤0.5％测量精度：≤±1％频率：50~200Hz电容量偏差范围：-5~＋10％（五）无局放保护电阻保护电阻连接在试验变压器与耦合电容器之间用来限制试品闪络时的短路电流，保护试品及试验变压器。结构为绝缘筒骨架，金属丝缠绕，两端装有均压环。型号：RD-150/0.1额定电压：150kV额定电流：0.1A电阻值： 3kΩ运行时间：1h温升：额定条件运行时，电阻表面温升不大于55K（六）工频无晕试验变压器 型号：YWDT-15kVA/150kV 额定容量：15kVA额定输入电压：0.38kV 额定输入电流：39.5A额定输出电压：150kV额定输出电流：0.1A测量绕组电压：150V联结组：II0冷却方式：ONAN使用条件：户内允许运行时间：100％UNIN 运行60min70％UNIN连续运行相数：单相频率：50Hz局部放电量：100％UN ≤3pC产品结构：环氧玻璃丝绕制绝缘外壳（七）试验开关柜7.1接触式电动调压器型号：TEDG-15容量：15kVA输入电压：0.5kV，单相，150Hz输入电流：30A输出电压：0~0.55kV，单相，150Hz输出电流：27.3A7.2电源隔离滤波器型号：LB-15额定容量：15kVA 图片仅供参考额定输入电压：0.38kV额定输入电流：39.47A额定输出电压：0.38kV额定输出电流：39.47A 相数：单相频率：50Hz 衰减特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用条件：户内冷却方式：自然冷却7.3三倍频变压器型号：SGP-20容量：20kVA输入电压：0.38kV，三相，50Hz 输入电流：30.4A输出电压：0.5kV，单相，150Hz输出电流：23.1A7.4三倍频补偿装置型号：BKDG-15容量：15kvar额定电压：500V电抗值：20Ω~40Ω三种电容值：1uF~50uF三种

<大兴安岭>天正华意电气设备有限公司
<大兴安岭>天正华意电气设备有限公司

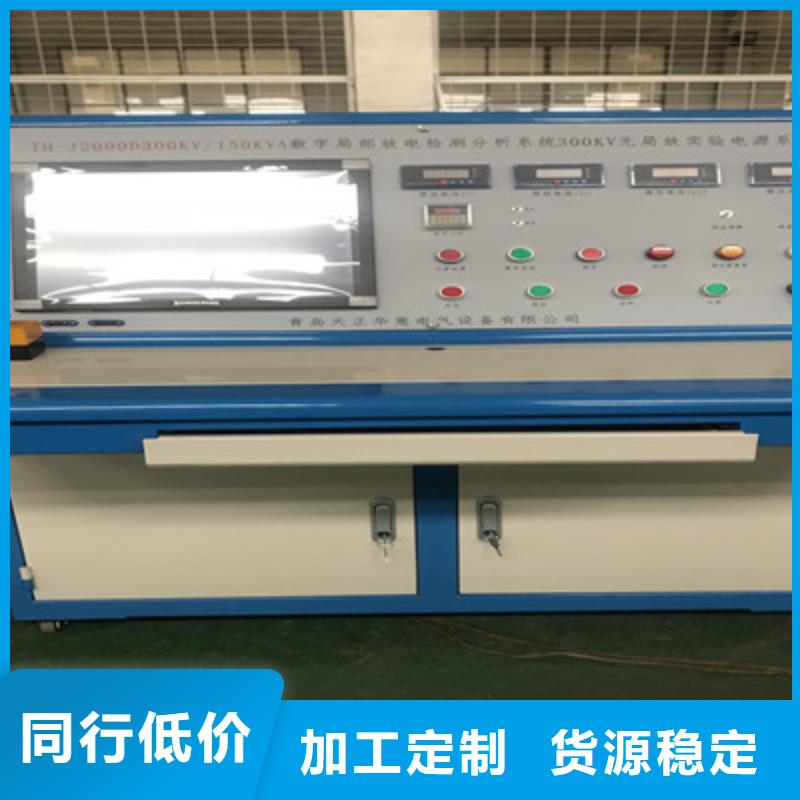

大兴安岭工频高压局放试验装置 耦合电容器型号：OWF -400/300额定频率：50Hz标称电容量：400PF额定电压：300kV工频耐压水平：330kV/1min局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：油浸移动式，由顶罩、高压臂、低压臂和底座组成，可作为耦合电容器进行局部放电测量。4、G300-0.5工频保护电阻型号：GR300-0.5额定频率：50Hz额定电压：300kV标称电阻：5kΩ局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。5、KZT-9901工频控制台型号 操作装置功能：1)设有过电压、过电流等多种保护2)设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；3)采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；4)设有声光警告5)设有零压合闸、试品击穿自动回零功能6)设有耐压计时元件，到耐压时间时调压器将自动降至零位7)电源为220V控制6、电源滤波器型号：LB-150/0.38额定电压：0.38kV额定容量：150kVA衰减特性：10KHz－100KHz 衰减≥50dB100KHz－300KHz 衰减≥60dB局部放电水平： 额定电压下 Q≤ 3PC干式自然冷却结构7、JFD-2006数字式局部放电检测仪（集成在控制台内）系统主要性能技术指标可测试品的电容量范围6PF~250μF检测灵敏度允许电流

<大兴安岭>天正华意电气设备有限公司 大兴安岭生产绝缘子故障远距离测试仪的当地厂家

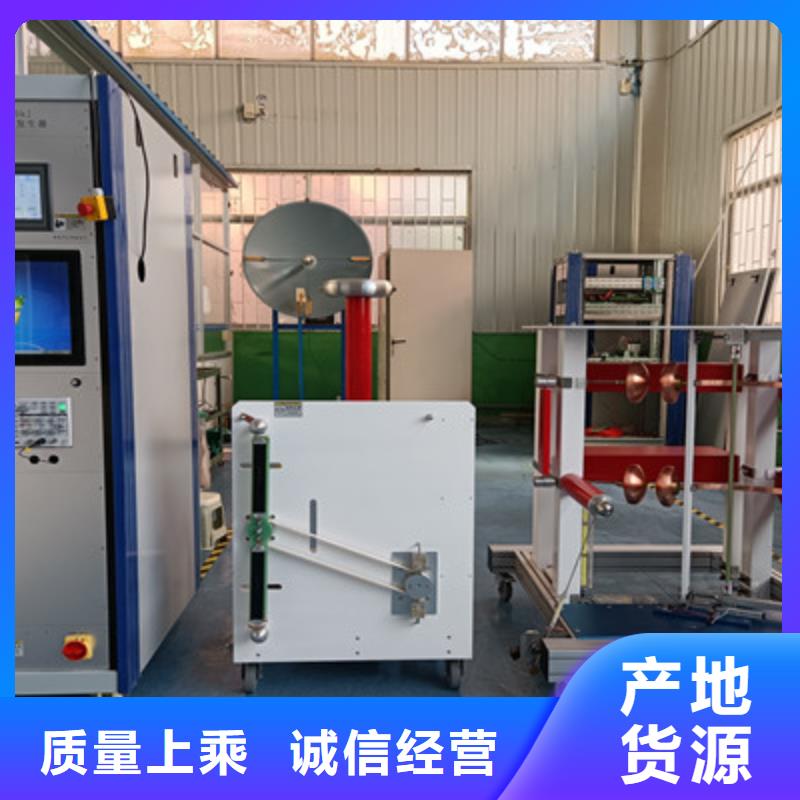

大兴安岭工频高压局放试验装置 抗干扰措施和局部放电图谱简介对于局部放电实验我们怕的就是干扰，下面简单介绍一下实验中可能遇到的干扰以及抗干扰的方法：（一）测量的干扰分类干扰有来自电网的和来自空间的。按表现形式分又分为固定的和移动的。主要的干扰源有以下一些：①悬浮电位物体放电，通过对地杂散电容耦合②外部电晕③可控硅元件在邻近运行④继电器，接触器，辉光管等物品⑤接触不良⑥无线电干扰⑦荧光灯干扰⑧电动机干扰⑨中高频工业设备（二）抗干扰方法采用带调压器，隔离变压器和滤波器的控制电源设置屏蔽室，可只屏蔽试验回路部分可靠的单点接地，将试验回路系统设计成单点接地结构，接地电阻要小，接地点要与一般试验室的地网及电力网中线分开。采用高压滤波器用平衡法或桥式试验电路利用时间窗，使固定相位干扰处于亮窗之外采用较窄频带，或用频带躲开干扰大的频率范围在高压端加装高压屏蔽罩或半导体橡胶帽以防电晕干扰试验电路远离周围物体，尤其是悬浮的金属固体！（三）初做实验者对波形辨认还是有一定困难的，下面就简单介绍一 放电类型和干扰的初步辩认：1． 典型的内部气泡放电的波形特点：(图 5—01)A．放电主要显示在试验电压由零升到峰值的两个椭圆象限内。B．在起始电压Ui时，放电通常发生在峰值附近，试验电压超过Ui时，放电向零相位延伸。C．两个相反半周上放电次数和幅值大致相同（相差至3：1）。D．放电波形可辩。E．q与试验电压关系不大，但放电重复率n随试验电压上升而加大。F．局部放电起始电压Ui和熄灭电压Ue基本相等。G．放电量q与时间关系不大。H．如果放电量随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电。如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。

<大兴安岭>天正华意电气设备有限公司
大兴安岭生产绝缘子故障远距离测试仪的当地厂家

大兴安岭工频高压局放试验装置 各项参数的含义和作用如下：?电压倍率、电流倍率正常为1（直接测量），当外接电压互感器、电流互感器时，设置成对应的电压比和电流比，。?高额定电压：指被试变压器高压侧的额定电压值，用于区别不同输入电压等级的变压器； ?低额定电压：指被试变压器低压侧的额定电压值，用于区别不同输出电压等级的变压器； ?当前温度：输入当前的被测变压器的本体温度（可通过红外测温仪测出），用于对测试结果做温度校正，仪器自动将变压器短路试验的数据包括阻抗电压和短路损耗，换算到75℃下的值。4．在选中‘三线空载’项目时进入三线空载测量屏，如图五所示：屏幕显示出空载试验各相的实际电压、电流、功率以及平均电压、空载电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图五 特性三相空载屏5．在选中‘三线负载’项目时进入三线负载测量屏，如图六所示：屏幕显示出短路试验各相的实际电压、电流、功率以及平均电流、阻抗电压、负载损耗、校正到75℃下的负载损耗；数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图六 特性三相负载屏6．在选中‘单相空载’项目时进入单相空载测量屏，如图七所示：屏幕显示出单相空载试验的实际电压、电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。

大兴安岭工频高压局放试验装置 使用技术及注意事项1、因各生产厂家绝缘子的材料和制作工艺略有不同，侦测到放电故障后仪器显示的数值也不同。2、听到故障声音后（故障声音包括放电产生的高频声音和绝缘子本身绝缘电阻下降发出的高频杂音），原则上应按常规方法有针对性的检修，外观检查，清洗，擦拭等。3、擦拭后，仍能听到故障声音，说明此绝缘子不是污染放电，已经严重劣化。4、在干燥天气10KV（距离6-18M），27KV（距离6-10M），35KV（距离10-22M），110KV（距离20-40M），220KV（距离30-45M），500KV（距离35-50M），线路听到故障声音后〔显示分贝值大于20（参考值）〕，说明此绝缘子绝缘不良或27KV以上绝缘子串绝缘电阻降低（灵敏度调至）。5、侦测闪络故障时，受天气状况影响（如晴天，阴天，下雾天）所测数值有所不同。在同一绝缘子上，如晴天检测不到故障声音，而在下雾天能够检测到，说明该绝缘子故障较小，如晴天能直接检测到故障声音，说明故障已比较大。6、在一定湿度下（如早上，下雾天）没有听到放电音，可减少绝缘子擦洗次数，避免大面积盲目擦拭每个绝缘子，省工省时，减轻工作量。7、在晴天时对变电站高压接头在3-6米侦测时，10KV显示分贝值大于20；35KV显示分贝值大于30；110KV显示分贝值大于40；220KV显示分贝值大于45；500KV显示分贝值大于60；即接触不良应引起点注意（参考值）。8、在干燥天气侦测到的绝缘子故障音多为低阻和闪络故障，湿度较大的天气多为污染故障（包含低阻和闪络故障）。9、在同一条线路上，可对多个绝缘子比较，可迅速判断出故障绝缘子。10、在同一条线路上，听到多个绝缘子故障声音后，应首先检查分贝值大的绝缘子故障，再检查分贝数值比较小的绝缘子故障。11、运行中的汽车，人体走动，都会产生超声波，但不是连续性的，有时会干扰机器，应注意区别。

<大兴安岭>天正华意电气设备有限公司 大兴安岭生产绝缘子故障远距离测试仪的当地厂家

大兴安岭工频高压局放试验装置 校正脉冲发生器予以校正。注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。然后调节放大器增益调节，使该注入脉冲高度适当（示波屏上高度2cm以下），使数字表读数值与注入的已知电量相符。调定后放大器细调旋钮的位置不能再改变，需保持与校正时相同。校正完成后必须去掉校正方波发生器与试验回路的连接。（3）测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。旋转“椭圆旋转”开关，使椭圆旋转到预期的放电处于有利于观测的位置，连续升高电压，注意次出现的持续放电，当放电量超过规定的值时的电压即为局部放电起始电压。在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关（注意：细调旋钮的位置不能再变动），使显示屏上放电脉冲高度在0.2~2cm之间（数字电压表上的PC读数有效数字不能超过120.0），超过120至需要降低增益档测量。注意：本仪器使用数字表显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关用一个或两个时间窗，并调节门宽位置来改变椭圆上加亮区域（黄色）的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。三倍频感应法的试验步骤：将高频电源接入仪器后面板的高频电源插座，并将电源开关置于“开”的位子，其他试验方式同前试验。

<大兴安岭>天正华意电气设备有限公司

大兴安岭工频高压局放试验装置 耦合电容器型号：OWF -400/300额定频率：50Hz标称电容量：400PF额定电压：300kV工频耐压水平：330kV/1min局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：油浸移动式，由顶罩、高压臂、低压臂和底座组成，可作为耦合电容器进行局部放电测量。4、G300-0.5工频保护电阻型号：GR300-0.5额定频率：50Hz额定电压：300kV标称电阻：5kΩ局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。5、KZT-9901工频控制台型号 操作装置功能：1)设有过电压、过电流等多种保护2)设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；3)采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；4)设有声光警告5)设有零压合闸、试品击穿自动回零功能6)设有耐压计时元件，到耐压时间时调压器将自动降至零位7)电源为220V控制6、电源滤波器型号：LB-150/0.38额定电压：0.38kV额定容量：150kVA衰减特性：10KHz－100KHz 衰减≥50dB100KHz－300KHz 衰减≥60dB局部放电水平： 额定电压下 Q≤ 3PC干式自然冷却结构7、JFD-2006数字式局部放电检测仪（集成在控制台内）系统主要性能技术指标可测试品的电容量范围6PF~250μF检测灵敏度允许电流

<大兴安岭>天正华意电气设备有限公司 大兴安岭生产绝缘子故障远距离测试仪的当地厂家

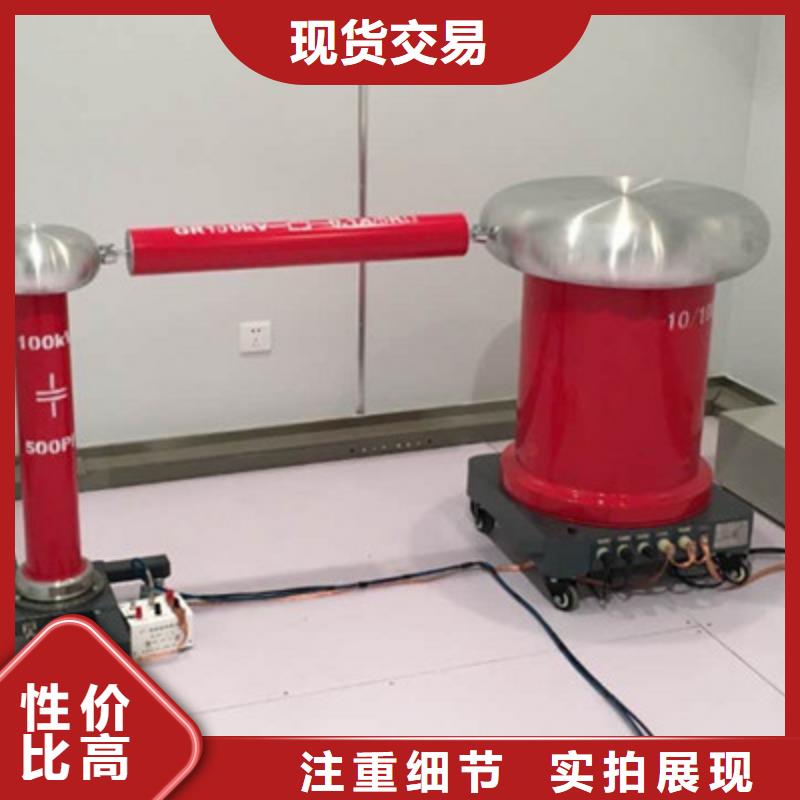

大兴安岭工频高压局放试验装置 主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求外形尺寸可能有变化表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m环境空气温度范围为-25─＋45℃。７、产品使用时其环境空气相对湿度应不大于80％。（三）、GR100/0.1工频保护电阻额定频率：50 Hz额定电压：100 kV标称电阻：7.5 kΩ局部放电量：额定电压下＜3 PC 80％额定电压下≤2 PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。（四）、AC-2010工频高电压试验控制台（带10KVA电动调压器）操作装置功能：设有过电流保护设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；设有声警告设有零压合闸、试品击穿自动回零功能设有耐压计时元件，到耐压时间时调压器将自动降至零位电源为220V控制

<大兴安岭>天正华意电气设备有限公司 大兴安岭生产绝缘子故障远距离测试仪的当地厂家

大兴安岭工频高压局放试验装置 操作方法1、打开包装箱，将仪器取出。2、取出耳机，将插头插入耳机插孔。3、测试（1）按开机键，屏幕显示图3字样，如果显示屏显示电压不足，应先充电，然后再使用。（首次充电不少于12小时）（2）、调灵音量，首先将主机面板上音量调节到合适程度。（3）、将侦测器上的望远镜对准要检测的绝缘子或其他高压电气设备（如高压开关等）进行侦测，如耳机中出现“咔嚓咔嚓”的放电音，且液晶显示器显示数字，说明该绝缘子性能不好，若“咔嚓”声音很大，说明其损坏的程度已经很大，应重点注意。（4）、在线杆、变压器附近检测，应沿线杆或变压器周围对同一绝缘子或电气设备做多点检测，避免误判。（5）、在变电站检测时，如果放电地方多，放电量比较大，液晶显示器数值较大，分辨不出大小，这时应将音量旋扭调至适当位置，以液晶显示为主，耳机声音为辅的原则进行定位检测时，如望远镜对准该绝缘子时显示的数值大，而偏离该绝缘子时数值变小或为零，说明该绝缘子有放电故障或绝缘下降，停电检修时，应重点注意。（6）、为了节约电池电量，延长激光使用寿命，测试结束后，关掉激光开关与瞄准镜内照明电源。

---
