林芝手持式超声波局部放电检测仪生产报告试验过程系统可自动生成试验报告，执行菜单《试验报告》-＞《生产报告》可以生产此次试验的实验报告。报告保存到对应的试验所在的文件夹目录下，可以对报告进行浏览、修改和打印。方便日后分析数据、查看数据。（如图6.17所示）。图6.176.9实时显示点击快捷菜单的，或在设置面板的可以改变显示模式，各种模式的状态如图6.18-1.23图6.18 直线显示图6.19 椭圆显示图6.20 正弦显示图6.21 三维PRPS显示图6.22 三维PRPD显示6.9右击菜单右击菜单整合了一些常用的指令和菜单。调出方式在显示区域点击鼠标右键或长按触摸屏即可调出右击菜单（三维图模式下三维图区域不可调出。右击菜单如图6.23。图6.23 右击菜单6.10 通道的标定调出右击菜单，并执行《单位》可出现如图6.24子菜单，然后点击《标定A通道》即可完成相应的标定，需要注意的是校准脉冲的pC值要和设置面板的标准脉冲值一样图6.24标定菜单6.10频谱图调出右击菜单，并执行显示模式可出现如图6.25子菜单，然后点击《频谱图》即可调出频谱图，需要注意的是频谱图的原数据来自调出右击菜单时鼠标所在位置波形对应的通道，根据频谱的波形也可区分原数据。频谱来自于2048个通道连续数据数据中心点为预触发所在位置。

林芝手持式超声波局部放电检测仪关闭当检测完成后，点击“AUTORANGE”按键关闭自动触发，该按键的灯灭即可。当关闭自动触发后，若弹出菜单栏，单击“MENU OFF”关闭菜单栏即可。AUTORANGE关闭4.2 高频电流互感器测量（主要测量变压器内部局部放电）1、高频电流互感器连接方式取BNC-BNC同轴电缆一条，将一端连接到主机CH1通道BNC头上，另一端则连接到高频电流互感器BNC头上。高频电流互感器接线2、主机设置打开主机，点击选择CH1，将当前通道选择到通道1上，单击“MENU”菜单键，在菜单栏按F1键将“放电检测”选择为HFCT，按F2键设置是否“输出电压”及“单位”。使用高频电流互感器进行检测时需要输出电压。3、开始测量点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。AUTORANGE打开单击后主机处于自动触发状态，显示界面通道1则显示为当前高频电流互感器检测到的放电信号。无放电信号 有放电信号当电缆局放测试仪主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。传感器饱和4、保存使用电缆局放测试仪主机进行检测，若想保存当前检测到的放电信号时，需准备一个U盘进行存储图形。保存图片：单击”SAVE/RECALL”，打卡保存/调出菜单栏，单击“图片”对应的F5按键进行存储，此时的放电信号将被存储到U盘。检测结束后，将U盘插入电脑，可将检测时存储的放电信号波形打开。5、关闭当检测完成后，点击“AUTORANGE”按键关闭自动触发，该按键的灯灭即可。当关闭自动触发后，若弹出菜单栏，单击“MENU OFF”关闭菜单栏即可。

<林芝>天正华意电气设备有限公司 林芝 智能型局放仪-高质量 智能型局放仪
林芝 智能型局放仪-高质量 智能型局放仪 <林芝>天正华意电气设备有限公司

林芝手持式超声波局部放电检测仪 测量US有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【US】，按【US设置】键进入US设置界面，在【测量模式】中选择相应的测量模式。按键进入相应的测量方式。?US—巡检模式在【US设置】→【测量模式】→巡检模式，按键进入巡检模式。在巡检模式下有4种模式：波形模式 ，连续模式，相位模式，脉冲模式。在运行状态下，按或键切换不同模式。?波形模式波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。图5-12US波形模式图?背景（mV）—显示被测仪器所在环境的信号。?有效值—显示被测信号在一个周期内的有效值。?峰值—显示被测信号滤波后的周期峰值，分别用mV和dB 值表示。?50Hz—显示被测信号50Hz频率成分。?100Hz—显示被测信号100Hz频率成分。表5-4操作指示表当前状态操作按键说明运行停止F1停止测量运行历史F2报警历史、历史读数以及报警指示运行设置F4设置试验以及通道项目运行幅值缩放↑↓↑幅值放大，↓幅值缩小运行切换显示←→切换不同的模式运行查看记录取消查看保存的测量数据的记录停止运行F1开始测量停止保存数据F2保存当前采样数据的信息停止设置F4设置试验以及通道项目停止幅值缩放↑↓↑幅值放大，↓幅值缩小停止查看记录取消查看保存的测量数据的记录停止保存背景确认将当前测量数值保存为背景值?连续模式连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。

<林芝>天正华意电气设备有限公司 林芝 智能型局放仪-高质量 智能型局放仪

林芝手持式超声波局部放电检测仪 非接触超声法将传感器放在设备外壳缝隙处，适用于高压开关柜、环网柜的局放检测，能有效检出气体杂质，技术参数：检测频率：中心频率40kHz；测量范围：0～80dBμV；灵敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超声法a）、接触式超声传感器将传感器贴在外壳表面，适用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，能有效检出固体绝缘缺陷，技术参数：检测频率：20～200kHz；测量范围：0-30mV；灵敏度：≤5 Pc。b）、非接触式超声传感器将非接触式超声传感器正对开关柜，等电气设备的的缝隙处，可有效检测出开关柜等非封闭设备的绝缘缺陷；谐振频率：40kHz；动态范围：-6～80dBuV。2.3.4 UHF超高频法将传感器置于盆式绝缘子处，适用于GIS、HGIS局放检测技术参数：检测频率：300～1500MHz；灵敏度：≤1PC（实验室环境）。2.3.5 暂态地电压（TEV）法将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参数：信号采集：电容耦合；频率范围：3～100MHz；测量范围：0～60dB/mV；灵敏度：1mV。

<林芝>天正华意电气设备有限公司 林芝 智能型局放仪-高质量 智能型局放仪 林芝 智能型局放仪-高质量 智能型局放仪 <林芝>天正华意电气设备有限公司

林芝手持式超声波局部放电检测仪测量模式点击“TRIG”按键打开触发参数设置菜单栏，单击“触发方式”对应的F4按键，可更改当前通道的触发方式。触发方式：选择触发的方式，触发方式分为自动、正常和单次触发。在默认情况下，手持式局放测试仪主机选择“自动”模式，当手持式局放测试仪主机在一定时间内未检测到触发时，就强制其触发。选择“正常”模式，仅当手持式局放测试仪主机检测到有效的触发条件时才更新显示波形。在用新波形替换原有波形之前，手持式局放测试仪主机将显示原有波形。选择“单次触发”模式，手持式局放测试仪主机只有在次触发后才显示波形。当“触发方式”选择为“单次触发”模式时，该通道显示界面显示为“Single”。当“触发方式”选择为“自动”或“正常”模式时，该通道显示界面显示为“continous”。四、测量程序使用手持式局放测试仪进行检测时，使用一种传感器进行检测时，选择通道1进行检测，若需使用两种传感器检测时，再使用通道2检测。注意：检测过程中若需更换传感器检测，需将“输出电压”关闭。

林芝手持式超声波局部放电检测仪主机接线介绍巡检测试仪主机电源线可不接，内置电池可正常持续工作时间不低于4小时；当主机电池没电无法正常工作时，可将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器（UHF）此传感器主要用在对GIS设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接超高频传感器的BNC输出端（如图5.1所示）。图5.15.2 接触式超声传感器此传感器主要用在对GIS设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接接触式超声波传感器BNC输出端（如图5.2所示）。图5.25.3 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2、CH3或CH4，另一端连接超声波传感器BNC输出端（如图5.3所示）。图5.35.4 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接高频电流互感器BNC输出端（如图5.4所示）。5.4图5.5 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测，具体操作如下：TEV电信号连接方式取BNC-SMA同轴电缆一条，将BNC端连接主机CH1、CH2，另一端连接复合式TEV传感器SMA头标有“OUT＋12V”端（如图5.5所示）。图5.5六、软件操作说明6.1 主面板显示区域介绍主面板主要包括：实时波形显示区域、实时放电量显示区域、放电次数、红绿灯、工具栏组成。工具栏主要由设置、校准、统计下限、量程、功能几部分组成。图6.16.1.1 建立试验在主界面工具栏点击“试验”按钮（如图6.2所示），弹出“实验列表”窗口，在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击按钮。或者也可以从试验列表里选择已经建立的试验项目（如图6.3所示）。填写或选择完成后点击确定即可。

<林芝>天正华意电气设备有限公司 林芝 智能型局放仪-高质量 智能型局放仪 <林芝>天正华意电气设备有限公司

林芝手持式超声波局部放电检测仪触发模式：包含无触发、自动、重复和单次四种选择。触发源：触发源为高速采样启动的条件，当达到设定条件时设备内部高速AD转换开始工作，否则处于等待状态。有通道A、通道B、外部触发，三种触发源；触发方式：上升沿触发和下降沿触发；触发电平：触发电平为量程的（％）百分比与放电阈值有关（外部触发无效）；迟滞触发：迟滞触发为量程的（％）百分比，可以增加采集的稳定性（外部触发无效）；预触发：预触发单位为（°）度（外部触发无效）；触发光标：指明触发位置图6.11单位：单位有（mV）、（dBmV）和（pC）；标准脉冲：校准脉冲的pC值；显示方式：椭圆、正弦、直线和三维，其中三维三维图（包含PRPD图谱和PRPS图谱）；采样率：ADC采集数据的速度；时基：窗口的时间；图6.13滤波：滤波开关；滤波方法：滤波方法为常用的FIR滤波器；阶数：滤波器的阶数；低截止：低截止频率；高截止：高截止频率；图6.14特殊功能：有测量、定位和长时采集三种功能；6.6 干扰处理打开设置面板，打开滤波（如图6.15所示），可设置滤波方法、滤波类型、阶数、低截止频率、高截止频率；可按照当前设备情况进行设置。图6.156.7保存数据主要用于实验试验报告的生成，将保存的数据自动填入实验报告中，如果不需要生成实验报告，可以不操作“保存数据”按钮。存数操作：单击 “保存数据”按钮（如图6.16所示），此操作的效果是将当前通道的当前时间、当前的视在放电量、波形的图像等保存。(两个通道的数据保存效果一样，和《文件》-＞《保存数据》命令一样)

林芝手持式超声波局部放电检测仪产品特点?采集板卡：自主研发的高速采样板卡?软件系统：采用嵌入式系统?FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms?LCD显示：使用高清5寸真彩显示屏?专家系统根据检测数据，判断放电能量和部位?局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数?超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度?平均无故障时间：大于500000 小时?性能：符合 GB/T 19862-2005 开关柜监测设备通用要求?电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级工频磁场抗扰度满足GB/T17626.8-2006 3级脉冲磁场抗扰度满足GB/T17626.9-1998 3级?电源：采用12.6V电锂电池供电，功耗＜ 10W，可持续工作6小时以上，实时电量显示?环境条件：存储温度：-40℃～＋85℃，工作温度：-20℃～＋60℃，相对湿度：5％～95％在35℃下无凝露?重量轻、易携带，很适合现场使用主机重量＜0.8kg2.3性能指标2.3.1 HFCT法：?将接地线串过传感器，适用于变压器、配电电缆的局放检测，技术参数：检测频率：0.5～20MHz；灵敏度：6mV/1mA；动态范围：60dB。

<林芝>天正华意电气设备有限公司 林芝 智能型局放仪-高质量 智能型局放仪

林芝手持式超声波局部放电检测仪主机接线介绍巡检测试仪主机电源线可不接，内置电池可正常持续工作时间不低于4小时；当主机电池没电无法正常工作时，可将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器（UHF）此传感器主要用在对GIS设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接超高频传感器的BNC输出端（如图5.1所示）。图5.15.2 接触式超声传感器此传感器主要用在对GIS设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接接触式超声波传感器BNC输出端（如图5.2所示）。图5.25.3 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2、CH3或CH4，另一端连接超声波传感器BNC输出端（如图5.3所示）。图5.35.4 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接高频电流互感器BNC输出端（如图5.4所示）。5.4图5.5 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测，具体操作如下：TEV电信号连接方式取BNC-SMA同轴电缆一条，将BNC端连接主机CH1、CH2，另一端连接复合式TEV传感器SMA头标有“OUT＋12V”端（如图5.5所示）。图5.5六、软件操作说明6.1 主面板显示区域介绍主面板主要包括：实时波形显示区域、实时放电量显示区域、放电次数、红绿灯、工具栏组成。工具栏主要由设置、校准、统计下限、量程、功能几部分组成。图6.16.1.1 建立试验在主界面工具栏点击“试验”按钮（如图6.2所示），弹出“实验列表”窗口，在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击按钮。或者也可以从试验列表里选择已经建立的试验项目（如图6.3所示）。填写或选择完成后点击确定即可。

<林芝>天正华意电气设备有限公司

林芝手持式超声波局部放电检测仪采用标准本手持式局放测试仪（TH-9003）的设计采用以下标准：GB/T 7354-2003局部放电测量；GB 4793.1-2007 测量、控制和实验室用电气设备的要求 第1部分：通用要求；GB/T 2423.8-1995 电工电子产品基本环境试验规程；GB 2900电工名词术语；GB/T 16927 高电压试验技术；DL/T 356-2010局部放电测量仪校准规范；DL/T 417-2006电力设备局部放电现场测量导则；IEC1000电磁兼容性。二、操作注意1、使用仪器之前，请仔细阅读本使用说明书。2、在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确。3、检测过程中若需更换传感器检测，需将“输出电压”关闭。4、在仪器使用过程中，设备需轻拿轻放，避免磕碰。5、实验完毕后，请及时关闭电源并对主机进行充电。三、概 述TH-9003手持式局放测试仪是我公司技术人员根据多年局放检测经验，适用于对高压设备局部放电在线检测及定位。该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、性和有效性。TH-9003手持式局放测试仪由测试仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。

<林芝>天正华意电气设备有限公司 林芝 智能型局放仪-高质量 智能型局放仪

林芝手持式超声波局部放电检测仪触发模式：包含无触发、自动、重复和单次四种选择。触发源：触发源为高速采样启动的条件，当达到设定条件时设备内部高速AD转换开始工作，否则处于等待状态。有通道A、通道B、外部触发，三种触发源；触发方式：上升沿触发和下降沿触发；触发电平：触发电平为量程的（％）百分比与放电阈值有关（外部触发无效）；迟滞触发：迟滞触发为量程的（％）百分比，可以增加采集的稳定性（外部触发无效）；预触发：预触发单位为（°）度（外部触发无效）；触发光标：指明触发位置图6.11单位：单位有（mV）、（dBmV）和（pC）；标准脉冲：校准脉冲的pC值；显示方式：椭圆、正弦、直线和三维，其中三维三维图（包含PRPD图谱和PRPS图谱）；采样率：ADC采集数据的速度；时基：窗口的时间；图6.13滤波：滤波开关；滤波方法：滤波方法为常用的FIR滤波器；阶数：滤波器的阶数；低截止：低截止频率；高截止：高截止频率；图6.14特殊功能：有测量、定位和长时采集三种功能；6.6 干扰处理打开设置面板，打开滤波（如图6.15所示），可设置滤波方法、滤波类型、阶数、低截止频率、高截止频率；可按照当前设备情况进行设置。图6.156.7保存数据主要用于实验试验报告的生成，将保存的数据自动填入实验报告中，如果不需要生成实验报告，可以不操作“保存数据”按钮。存数操作：单击 “保存数据”按钮（如图6.16所示），此操作的效果是将当前通道的当前时间、当前的视在放电量、波形的图像等保存。(两个通道的数据保存效果一样，和《文件》-＞《保存数据》命令一样)

林芝 智能型局放仪-高质量 智能型局放仪 <林芝>天正华意电气设备有限公司

林芝手持式超声波局部放电检测仪该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备的负责的相关单位。警告：局部放电测试仪仅用于接地电位。·检测电气设备时，在启用探头之前应该确保电气仪器金属外壳接地。 ·始终保持高压部分与仪器、探头和操作人员之间的距离。 ·严格遵守当地规则。 ·附近有雷暴天气时，不得进行测量。 ·电路通电后，不得实施测量。 ·切勿在测试过程中以机械方式（比如晃动或敲击）、电气方式（比如增加电压）或物理方式（比如加热）来干扰设备。·不得在爆炸环境中操作仪器或附件。 ·电池充电器内部具有市电交流电压。 ·该装置不属于用户自己维修的装置，如果需要维护与修理，请联系本公司进行维修。1.概述1.1.系统介绍局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。携带方便、测量快速，抗干扰能力强，便于现场使用。其配置软件具有实时波形图、峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。

<林芝>天正华意电气设备有限公司

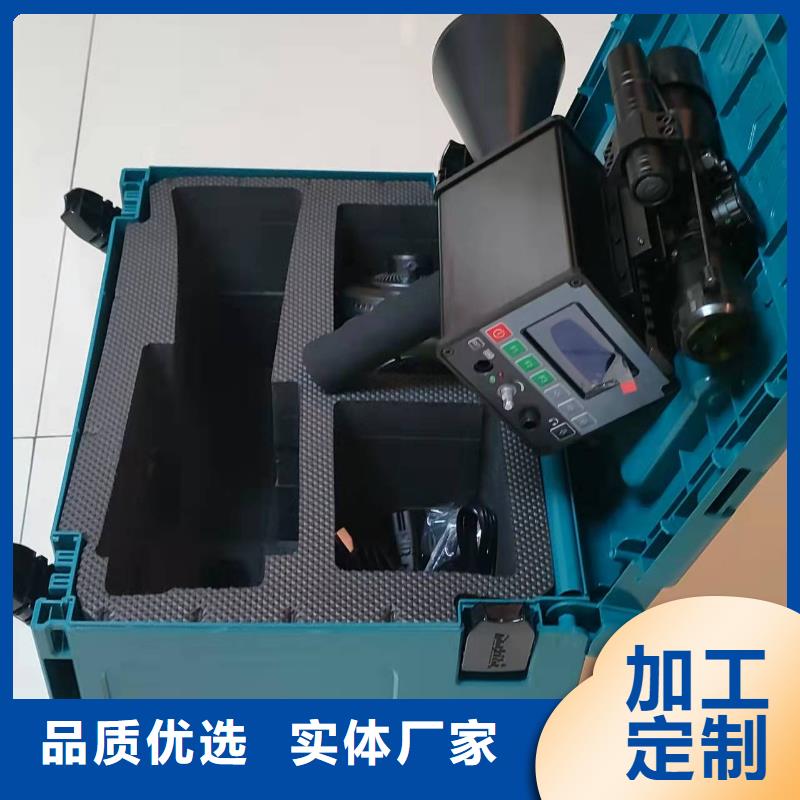

林芝手持式超声波局部放电检测仪使用方法1、使用者佩带好耳机，手持巡线仪，打开电源手指扣住板机，激光对准检测对象，听是否有嘟嘟声或看显示器有无波形即可。2、制定扫描周期：一般一个月一次，对发出声音小的设备十天一次，对发出声音比较大的设备一周一次，对发出声音的设备三天一次。使用单位根据自己的实际情况可制定适合自己的带电监测周期方案。3、带电监测不同于停电检测，停电测试往往是根据规程规定的标准一次测试就可确定数据是否合格，设备有无故障；带电监测必须看带电监测的数据的变化趋势，一般正常情况下，一次高压设备在带电运行时，用仪器监测其超声波背景噪音应该是寂静的。对于相邻的同一类设备在同一时间段进行扫描，横向对比其发出的声音的大小，按声音的大小把这些划分为重点监测对象、一般监测对象、忽略对象(基本没有声音的设备)。对于重点监测对象制定不同时间的纵比监测周期计划，比如十天监测一次、一周监测一次、严重的三天监测一次，看其超声波信号的发展变化趋势。经几个周期监测声音越来越大，对其进行具体趋势分析，排除负载过大等正常原因后，声音还是越来越大，就可确定该设备有严重的放电等问题，不停电查找原因就要发生绝缘击穿等重大事故，将严重影响整个电力系统的运行。

<林芝>天正华意电气设备有限公司 林芝 智能型局放仪-高质量 智能型局放仪

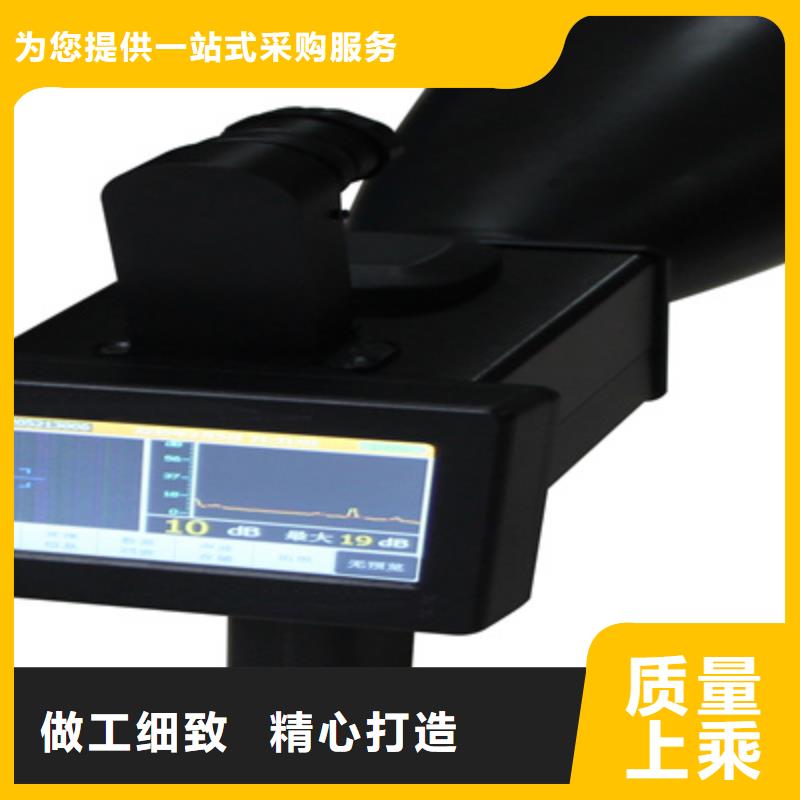

林芝手持式超声波局部放电检测仪显示器存储功能操作方法：（液晶显示器显示界面）模式选择 AUTO/SIGN/NONE连续检测/单次检测/慢扫描伏值/Div 通过移动键调整伏值参数的大小。时间/Div 通过移动键调整时间参数的大小。（文件存储 FS） 当光标处于此位置时，在分贝值显示区域（右下角）会出现如Save File001标识，按“ ”键进行存储。(文件调入FL) 当光标处于此位置时，在分贝值显示区域（右下角）会出现如Load File001标识，按“ ”键进行存储。采样平均次数(Nm) 当光标处于此位置时，在分贝值显示区域（右下角）会出现如NUMave＝025标识，移动上、下键改变数值的大小，调整显示波形的采样频率。电池状态 电池电量指示。时间显示区 通过移动调整时间。分贝值显示 用于dB值显示。运行/暂停 按“ ”键进行运行、暂停切换状态。左右两键为移动光标键。①显示屏从左上角开始个方框为显示模式，开机后不用操作，让其处于NONE模式即可。②第二、三个方框为纵、横坐标尺度，当光标在其上时，按＋、-键可改变大小（其中纵坐标要改变尺度大小，需长按＋、-键）。③第四个方框FS为存储，当光标在其上时，按＋、-键可选择要存储的位置文件，存储则按M键。存储方式是覆盖（无需删除），显示器在正常工作的情况下，按下M键，存储成功则存储的位置跳向下一个文件。④第五个方框FL为读取，当光标在其上时，按＋、-键可选择要读取的文件，M键为确认键。显示的紫色波形为读取波形。也可连接计算机通过专用软件读取波形。⑤第六、八个框不用操作。⑥第七个框Nm为dB值显示的采样平均数，按＋、-键可改变平均的个数。⑦左下角为显示时间框，通过移动光标以及按＋、-键可设置时间。开机后都要重新设置时间，便于读取数据时查看日期。⑧右上角为电池状态。右下角方框为显示器运行状态。上方的按键为暂停键。
