浙江振荡波局放耐压试验系统一、系统简介1、概述目前对电力电缆检修的管理，主要是依据《电力设备交接和性试验规程》所规定的项目和试验周期，定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况，因此成为国内目前应用广泛的试验方法。但大量试验及经验表明，串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估，一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践，认为局部放电是电缆绝缘故障的先兆，有效检测局部放电是提高电缆状态检修水平的一种重要途径。电缆振荡波局放诊断与定位系统（简称WTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。为此，我们开发出交流衰减阻尼振荡波局放测试装置 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。

<浙江>天正华意电气设备有限公司 振荡波局放测试仪浙江

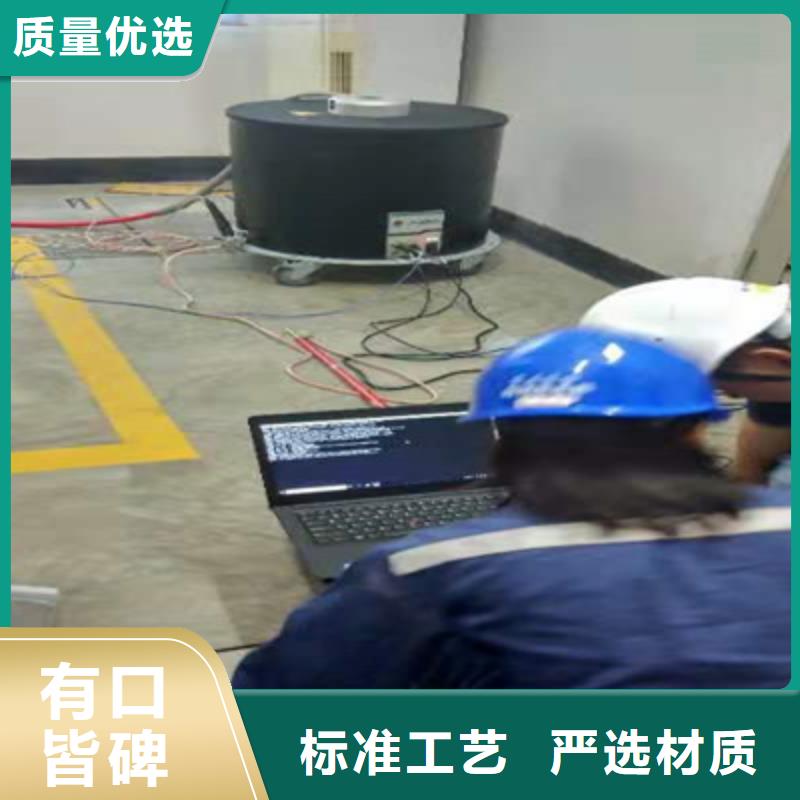

浙江振荡波局放耐压试验系统?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。?系统采用脉冲反射法进行局部放电定位，原理示意如图2所示。测试一条长度为的电缆，假设在距测试端处发生局部放电，脉冲沿电缆向两个相反方向传播，其中一个脉冲（为方便起见，本文中称为“入射波”）经过时间t1到达测试端；另一个脉冲（本文中称为“反射波”）向测试对端传播，并在对端发生反射，之后再向测试端传播，经过时间t2到达测试端。根据两个脉冲到达测试端的时间差，可计算局部放电发生位置，即式中，为脉冲在电缆中传播的波速。? ?图2 脉冲反射法原理示意图3.1.3运输方式 所示为M 系统的移动状态和测试状态。 注意：测试前将两侧的抬杆取下。

<浙江>天正华意电气设备有限公司 振荡波局放测试仪浙江

浙江振荡波局放耐压试验系统在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。

<浙江>天正华意电气设备有限公司 振荡波局放测试仪浙江
<浙江>天正华意电气设备有限公司 振荡波局放测试仪浙江

浙江振荡波局放耐压试验系统 系统试验原理图中，通过变频源调节频率，通过励磁变压器隔离升压激励使谐振电抗器与被测电缆的分布电容产生谐振，谐振条件下，在被试电力电缆上可以获得Q倍于励磁电压的试验电压。在电缆上维持试验电压的过程中，短路励磁变压器的输出端，使谐振电抗器和被试电缆形成逐渐衰减的阻尼振荡，通过专用分压器进行测量和反馈控制，使用专用软件可以将被测电缆及其接头的绝缘薄弱环节所发生的局部放电信号有规律的显示出来。通过波形数据分析，可以测出局部放电的放电量值及定位局部放电点的准确位置。并且通过软件可以控制阻尼振荡波形多次重复，从而可以更可靠验证被测电缆的绝缘缺陷。3、系统的性能及特点1）采用交流串联谐振升压＋振荡波测试局放的方法、设备合二为一，一套设备既可完成局放试验又可做交流耐压试验，一机两用。交流耐压试验符合现有规程2）适用于新电缆（投运前）交接试验及老电缆（停电后）性试验。3）遵循IEC60270标准测量电缆局放量。4）对电缆局放点进行距离测量。5）测量电缆接头位置及全长距离。6）变频主机可以根据国网的相关规程设定电压自动升压，笔记本系统自动采集数据，简单方便。7）采用硬件和软件相结合抗干扰技术可有效去除外部干扰。8）软件专家系统，同时显示局部放电波形、放电量和测试电压等参数，对测试数据进行实时保存、生成测试报告及打印等功能。　　　

浙江振荡波局放耐压试验系统用户可以进行删除修改操作， 选中树形中已添加的接头直接点 击 “删除”按钮即可删除所选电缆接头的信息。新建项目信息完成后， 点击界面 下方 的“保存”按钮， 软件自动完成数据保存， 数据默认保存在上位机 C 盘相应的测试文件夹内， 同时关闭界面， 若点击“取消”按钮， 软件界面关闭但不保存 数 据。新建测试项目完成后， 在图 3 所示的主界面中将显示新建的测试项目。2 编辑项目在列表中选择测试项目， 再点击下方的“编辑”， 所选项目的信息自动弹至 新 建项目窗口，并自动加载该项目已有信息，在此基础上可根据实际情况进行修 改， 修改完成后点击“保存”按钮， 编辑后的信息自动更新至该项目。3 删除项目在列表中找到欲删除的测试项目， 点击列表下方的“删除”按钮， 弹出询问对 话框， 点击“确定”则可性删除选中项目。4载入项目用户在列表中双击选择测试项目 ( 或单击选中后点击“确定”按钮） ，“项目 管 理”界面关闭，软件自动载入用户所选的测试项目，用户可进行后续测量操作， 测 量数据自动分类保存在用户选中的测试项目中青岛天正华意电气设备有限公司 系统标定校准基本流程如图 5 所示：图 5 校准测试基本流程点击图 2 中“校准测试”按钮， 进入“校准测试”模块， 该模块界面如图 5 所示选中相应的校正放电量， 程序控制采集系统以高速采集当前注入的校正脉 冲信号， 校正脉冲地视在放电量涵盖 1pC~200nC 范围内的 10 个挡位。从图 5 所示软件界面左侧选择手动或自动校准，所选的视在放电量必须与实际注入的放电 量 一致。

<浙江>天正华意电气设备有限公司 振荡波局放测试仪浙江

浙江振荡波局放耐压试验系统（振荡波）测试模式 7.1 测试步骤 检测菜单里面点击设备序列号后进入测量模式，从左至右，局放校准，TDR校准，DAC升压连接好校准器（两根连接线红色夹子接被测电缆导体，黑色夹子接屏蔽线），档位对应，10nc＝10000pc测试系统的用户操作界面由鼠标控制，界面上的功能键都标注了相应功能，每个处于状态的功能键都能执行相应的功能操作。具体测试步骤如下： 1) 点击局放校准图标按钮 2) 进入校准界面 点击开始校准，在校准器上选择20000pC，在软件界面上选择相应的20nC，看到波形反射幅值，如果波形幅值很大，可以适当调小右上方增益框中的数字，通过增益调整使幅值在20-80之间即左侧柱状在绿色范围3) TDR校准 右上角选择电缆的长度及量程，选择合适的量程，反射波间隔就是电缆的长度，当自动显示长度有误差时，显示选项，红色实线手动选择反射波可移动光标，找到末端反射波的位置注： 1) 校准局放测试数据：必须使用标准 IEC60270 的局放脉冲校准器。 2) 校准时波形中间若出现脉冲反射波形异常，则可能为电缆接头的脉冲反射，可记录相应接头位置。3) 校准时的接线非常关键，红夹子接在被测电缆线芯，黑夹子接被测电缆的屏蔽线并必须与高压连接线的黄绿屏蔽线接在一起。

<浙江>天正华意电气设备有限公司 振荡波局放测试仪浙江

浙江振荡波局放耐压试验系统电缆振荡波局放测试系统 系统简介：TH系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到1000Hz的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达60KV，并结合先进的系统硬件与系统软件来进行诊断。主要包括： 的电晶体技术和激光控制技术，如高压电晶体开关； 电子元件，数字式信号处理，如高压电晶体开关、高压源； - 数字式信号处理器和过滤器，数据采集装置A/D转换器不低于16Bit- 一体化软件，可兼容其它同类厂家数据，自动导出报告 高压单元，能产生振荡波高压信号，高压产生器可以产生0-60KV的任意值高压；对局放信号距离定位无盲区的局放测试装置，无盲区，能对250m以下电缆进行局放定位；控制用笔记本电脑1台；操作软件（中/德/英文版）；外部控制单元；分析软件（中/德/英文版）；无局放高压连接线7.5米一条，并具备防脱落设计；电源线、接地线、校验线、急停线；系统电压下局放量小于1pC 。局放分析软件无限制安装，可以任意电脑安装分析，兼容各同类厂家数据分析同时具备内置TDR校正测试功能，含超低频VLF功能，双端测量分析功能，可任意选择分析相位区间测试报告一键自动生成 ，测试结束后及自动生成测试报告

<浙江>天正华意电气设备有限公司 振荡波局放测试仪浙江
<浙江>天正华意电气设备有限公司 振荡波局放测试仪浙江

浙江振荡波局放耐压试验系统 数据分析点击DAC分析菜单，查找已经测试的数据，默认文件夹，选择局放事件，点击测试数据，分析此次检测时间，进入分析界面分析测试概览界面可看到具体的设置，电缆的电容，振荡频率，温度等详细信息校验波形，可看电缆全长及中间接头的具体位置PRPD图，一三象限的放电图谱，0-90°，180-270°，观察相位放电特征反射即局放位置映像图，横轴是电缆长度，纵轴是放电量的大小，点击右边寻找反射波，然后观察有无柱状放电特征及放电特征波形每一个点代表一次信号事件，电缆局部放电直观的特征是点的柱状集中，电缆局放多发生在中间接头处。如上图有明显的柱状放电特征，波形为典型的入射波与反射波图谱。当信号事件较少时，分析选项，手动模式，误差范围调大点（ctrl＋鼠标点击放电点可观察反射波形）详细信息栏里可看电缆电容值，频率，阻尼衰减曲线及电缆的介损值点击报告菜单，对话框栏可输入试验结论等具体信息，之后点击生成，可生成PDF格式的报告

<浙江>天正华意电气设备有限公司 振荡波局放测试仪浙江 <浙江>天正华意电气设备有限公司

浙江振荡波局放耐压试验系统本测试系统按照 IEC 348 关于电子测量仪器标准进行设计，能够确保操作者的。请严格遵守和地方以及操作手册中提及的安规。 请在正常天气情况下使用 OHV 系统，如设备受潮则禁止使用。如果设备受潮，请将其放置在温暖、干燥的环境，潮气消失后才可使用。 本系统的操作人员须按手册中所述接受培训后才可进行操作。调试、维修以及部件保养需要求 由专业人员来完成，请勿擅自操作。 2.2 警告 进行任何测试前，切记将测试系统接地。 请为自己的负责！ OHV 系统测试中，其部件将有高压，禁止触碰运行中的高压部件，确保人身。 测试者和辅助人员应严格遵守规定，防止造成人员和设备伤害。 测试时，请远离被测电缆及高压单元。 测试现场一定要摆放警告标识以及障碍物，测试无关人员需远离测试现场。所有高压设备都应该配备电路。在被测电缆、测试电缆结束测试后，所有部件接地并已无电压的情况下，才允许 相关人员进入测试区域。 设备内部或外部的电路处于开路状态或未接地时都很危险，禁止故意断开电路。 调试、维修或维护等工作一定要由专业人员来执行，未经认可的人员进行调试、维修或维护而引起的设备损坏将不享受质保。非专业人员进行操作有可能会造成危险。禁止随意拆卸设备，当设备被拆开或出现故障时，禁止对设备进行通电。 更换坏保险丝时，请确保替换的保险丝与原保险丝电流等级以及类型完全相同。选择完全匹配的保险丝，同时防止保险盒短路。 当怀疑设备出现故障时，一定要将整个系统关闭，并防止设备再次启动。如果设备出现下列问题，其性能会受到相应的影响； - 设备被明显损坏； /.； 无法完成指定测试； - 数据保存情况异常，且保存时间过长； - 设备在运输过程中受到损坏。

浙江振荡波局放耐压试验系统高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。
