甘孜地埋电缆管线探测仪感谢您购买了本公司的智能电缆综合探测仪，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。——严格遵守本手册所列出的规则及注意事项。?本仪表根据IEC61010规格进行设计、生产、检验。?任何情况下，使用本仪表应特别注意。?注意本仪表机身的标贴文字及符号。?仪表设计了过压保护，但应避免直接接触或直接连接带电导体。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。机壳或测试线发生断裂而造成金属外露时，请停止使用。?耦合钳在发射信号时，产生啸叫声属于正常现象。?耦合钳在发射信号时，会产生较大的磁吸力，此时禁止打开钳口，必须关闭发射机电源后才可以打开钳口。?使用直连输出模式时，严禁将红黑测试线接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?测量过程中，严禁接触裸露导体及正在测量的回路。?确认导线的连接插头已紧密地插入仪表接口内。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输出插孔，以免触电。?请勿在易燃性场所测量，火花可能引起爆炸。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?若仪器潮湿，请干燥后再保管。?电池电压低符号显示，请及时充电。?测试仪长时间放置不使用，请每3个月给电池充电一次。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?发射机输出电压150Vpp，切勿工作时直接触碰输出夹和目标管线！?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册中的“ ”符号为警告标志，使用者必须严格依照本手册内容进行操作。

甘孜地埋电缆管线探测仪直连法旋转FUNTION旋钮，开启发射机。根据应用要求，选择相应的频率、模式、功率。当切断和重新连接红色引线时，通过注意显示器上的mA输出或注意发射钳音调变化来检查连接是否良好。当连接状态不佳或者管线接地电阻过大时，会有红色提示。影响接线质量的因素包括：a)管线连接点锈蚀：用钢丝刷清洁接线区域b)接地不良：将地钉插入潮湿地面。用水将周围地面打湿。如果仍有问题，请尝试连接到检修孔盖板周围。避免连接到围墙护栏上，否则可能沿着围墙产生回波信号电流，干扰定位信号。如果接收信号不够强，首先从较低输出信号开始，逐渐增加输出。如果将输出设置为较高水平，可能会导致部分信号“流出”到其他功能结构，从而导致电源消耗过大，造成能源浪费。当连接到铁质材料上时，有时可能无法找到恰当的突出部位，无法夹持夹钳。这种情形下，请使用可选磁铁与线路接触，然后将红色夹子夹到磁铁上。一个很好的例子是连接到街道照明电路。通常的做法是将照明电缆的护套连接到路灯的金属检查盖上。当连接到检查板将通过板和护套为电缆供电。通常，盖板上没有能用于夹持的突出部位，因此在盖板上使用磁铁提供合适的夹持点。1.1 界面介绍旋转FUNCTION旋钮至管线探测模式或电缆识别模式开机，进入管线探测或电缆识别信号发射界面。在选择合适的频率、模式和功率后，长按输出。正常输出时，符号闪烁提示，在此期间不可触碰连接线的裸露部分，以防触电。

<甘孜>天正华意电气设备有限公司 无线高压钩式电流表甘孜厂家直销 <甘孜>天正华意电气设备有限公司

甘孜地埋电缆管线探测仪 多功能电缆识别仪，又名电缆识别仪、带电电缆识别仪、智能电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。柔性电流钳：为洛氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

甘孜地埋电缆管线探测仪电缆路径查找信号发射器一、简介电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。二、功能特点采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。三、技术指标1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。2、工作频率：18kHz、33kHz、65kHz、83kHz3、具有自动过热、过载保护功能，可连续工作8小时以上。4、工作电源：12V 5、环境条件：温度-20～50℃，湿度小于95％

<甘孜>天正华意电气设备有限公司 无线高压钩式电流表甘孜厂家直销 <甘孜>天正华意电气设备有限公司

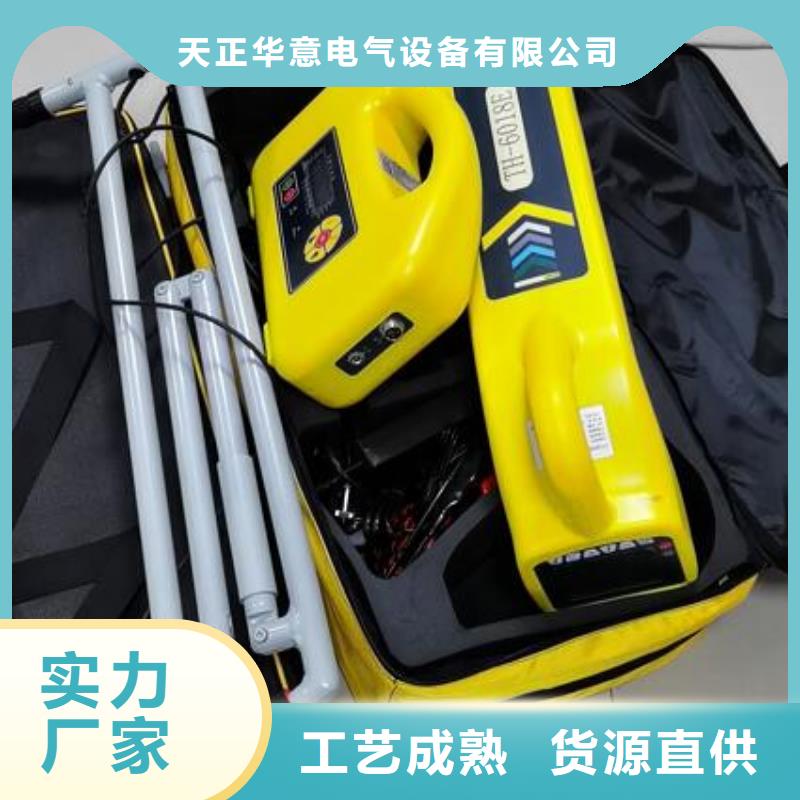

甘孜地埋电缆管线探测仪智能电缆综合探测仪是一款综合性能很强的路径探测仪器。具有管线路径探测、电缆识别、接地电阻测试、绝缘电阻测试等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、听诊器等组成。管线路径探测能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波技术、具有一定抗干扰能力， 能精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射钳和连接测试线来配合实现。仪器具有以下特点：1.多种探测模式：经典定位模式，导线巡航模式，信号曲线模式；2.经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。3.导线巡航模式：360°管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作4.信号曲线模式：可显示历史信号强度曲线，通过观察不同位置信号强度曲线的变化，寻找线缆位置。5.GPS测绘功能：用户可通过手机APP内部的地图查看接收机测绘的地下管线地理坐标，通过观察地下管线路径导向图，可查看地下线缆的埋线方向。6.电流方向判定（部分频率），可通过标定电流方向，排除邻线干扰，防止跟踪错误。7.内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。8.全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频和谐波干扰。9.多种探测频率：6种主动探测频率和4种被动探测频率。10.发射机多种信号输出方式：直连输出、卡钳耦合、感应法。11.发射机数字放大功率输出，全自动阻抗匹配，全自动保护。12.仪器下方内置高亮照明灯，方便夜间作业。

甘孜地埋电缆管线探测仪发射信号施加在电缆一相和护层之间，对端相线和护层短路，护层两端应保持接地。如果是对单条电缆敷设，信号会从发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加上土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路与护层－大地回路存在互感，通过电磁感应也可以在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场实际情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。图5- 11并行电缆的分流效果如上图，若存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。1.2.2.4相间接法图5- 12相间接法接线图图5- 13相间接法信号流向示意图如上图所示，发射信号会施加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。尽管两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会造成微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会进一步将其削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外放射的磁通会因方向连续变化360°而相互抵消，所以不会在护层－大地回路产生感应电流。由于有效信号很小，故使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。

<甘孜>天正华意电气设备有限公司 无线高压钩式电流表甘孜厂家直销 <甘孜>天正华意电气设备有限公司

甘孜地埋电缆管线探测仪界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件，并工作在直连模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏屏幕显示如下： 图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率键 选择发射频率。六种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz、197kHz。开机默认1280 Hz。选择哪种频率并没有标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（8kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz、82kHz或197kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。

甘孜地埋电缆管线探测仪青岛天正华意电气设备有限公司主要用于高低压电缆绝缘不良及高阻泄漏性故障点的烧穿及故障距离初步判断，使用烧穿功能使其高阻故障点的绝缘阻值大幅度降低，变成低阻故障后，再使用电桥功能对电缆故障位置进行初步测试定位，也可使用其他测试仪定位故障位置。数控烧穿电桥一体机符合《中华人民共和国电力行业标准》和《高压试验装置通用技术条件》要求。数控烧穿电桥一体机采用单片机控制、大屏彩色液晶显示；自动化程度高，保护功能完善，实时显示烧穿电压、烧穿电流的变化曲线图，电桥采用一键式自动测试，直接显示测试结果。测试简单方便并以中文提示仪器的工作状态。输出电压高、功率大、结构紧凑、携带方便。并且能在电缆故障测试及试验方面提供了大功率的直流高压源。 功能特点⑴ 用于高压及低压电缆绝缘不良和高阻泄漏性故障点的烧穿，使其绝缘阻值大幅度降低，并达到电桥初步定位故障测试要求。⑵ 本机采用高压电力电子技术，烧穿电流大幅上升，可在短时间内烧穿电缆绝缘不良点及高阻泄漏点故障，并且实现了烧穿短路后自动停机。⑶ 本机内部采用高精度的数字检测和控制技术，实时采集、显示高压值和电流值；实现了电压、电流、极限功率三重限定，并具备高温自动报警等多项保护功能。⑷ 本机实现全自动电桥测试，无需人工干预，一键自动测试，直接显示结果，结束后可自动关断输出。
