忻州相位伏安表在仪器侧面，圆孔为充电插座；方孔为USB通讯插座。6．操作方法6.1 工作电源本仪器采用电池供电，无需外部电源，仪器就可以工作。6.2 工作接线（关键操作）6.2.1 电压接线（1）三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和Uo接线端子分别接到现场A、B、C、N三相电压和零线上。（2）两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的Uo接现场B相电压。6.2.2 钳表接线三只钳表（10A）对应插入电流输入插座中，并锁紧，以保证良好接触。6.3 开机进入主菜单按照说明书中说明的接线方法进行接线，确认无误后方可接通电源。打开电源进入主菜单画面（如图2）： 2 主菜单用1-8键来进入对应的子菜单。如：进入“参数设置”界面，单击“1”键即可。6.4 参数设置进入主菜单，单击“1”键，进入参数设置菜单。“↑”，“↓”为光标移动键。序号：为当前仪器数据组的编号，按数字键输入相应数字编号，多为6位。台站、线路：所要测试的电网台站、线路编号。

<忻州>天正华意电气设备有限公司 网络基站定相核相电流仪2023已更新(实时/沟通)

忻州相位伏安表偏差指三相电压和频率的偏差，表示测量值和额定值的差与额定值的百分比。按“确定”键退出此画面。图6 不平衡及偏差6.8 谐波测试在主菜单下，单击“5”键，进入“谐波测试”界面。在该界面，谐波含量是用柱状图标示的。每屏显示8次，通过按“←”键可以进行谐波显示范围的循环切换，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”键是用来改变柱状图显示幅度的，屏幕右上脚有相应提示“×1”或“×10”。按“↓”和“↑”键将切换需要显示谐波的项目，依次是Ua、Ia、Ub、Ib、Uc、Ic六项。屏幕左上脚显示本项目的总谐波含量。按“确定”键退出此画面。图7 电压谐波6.9 向量图在主菜单下，单击“6”键，进入“向量测绘”界面。向量图主要是表示电压和电流之间的相位关系，这里以A 相电压为基准通道，向量图不但可以检查电压导线和电流钳表是否正确连接，而且可以显示电网中电压和电流的夹角。表格中显示电压之间的夹角，电压与电流的夹角。按“确定”键退出此画面。图8 向量图6.10 波形图在主菜单下，单击“7”键，进入“波形显示”界面。波形显示，实时显示三路电压和三路电流的波形。单击“确定”键退出此画面。图9 波形图6.11 数据管理在主菜单下，单击“8”键，进入“数据管理”界面。在该界面下，将显示每组存储数据的概要。如序号、起始存储时间、存储帧数。通过“↑”“↓”键来选择不同的数据组。在选定数据组上，单击“→”键进入该组数据的详细浏览。在详细数据浏览界面中，“2”、“9”键为上下记录翻页；“5”、“7”键为“伏安测试”、“闪变测试”、“不平衡度及误差”、“谐波测试”、“向量测绘”、“波形显示”等项之间切换。在详细数据浏览界面中，单击“确定”键，进入“数据管理”界面。在“数据管理”界面，单击“9”键，将出现删除选择提示。

<忻州>天正华意电气设备有限公司 网络基站定相核相电流仪2023已更新(实时/沟通)

忻州相位伏安表仪表质量主机：350g(带电池)电流钳：170g×3总质量：约1.35kg测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：1MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与护套外壳之间≥100MΩ结 构双重绝缘，带绝缘防振护套适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2三. 结构四. 操作1．基本操作按POWER键开关机，开机后LCD显示，15分钟后仪表关机，此时按POWER键继续工作。开机后进入功能选择界面，分别为：数据测量，数据查询和数据删除。按上下箭头可切换选择，按ENTER键确认进行当前选择并进入相应界面。按ESC键退出当前界面返回上级界面。进入数据测量界面，按左右箭头键可切换显示的测量数据。默认开始显示电压、电流、相位和向量图（图A）；按左箭头切换显示电压频率、电流频率、电流矢量和、电压相序和电流相序（图B）；再按左箭头切换显示有功功率、无功功率、视在功率和功率因数（图C），按右箭头则往回切换显示。按HOLD键锁定并自动编号存储数据，锁定数据时“HD“符号指示，仪表可以存储99组数据。按上下箭头键可以调节LCD背光亮度。进入数据查询界面，查阅数据时“RD“符号指示。按左右箭头键选择数据组递增或递减的步进值（"SP"符号指示），步进范围

<忻州>天正华意电气设备有限公司
网络基站定相核相电流仪2023已更新(实时/沟通) <忻州>天正华意电气设备有限公司

忻州相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。

忻州相位伏安表通过数字键直接输入。多都是5位。接线方式：三元件Ｙ型表示现场接线为星形接法，两元件V型表示现场接线为V 形接法。通过“←”“→”键来选择。额定电压：现场被测试系统的电压，必须输入正确，否则影响参数计算的精度。分57.7V、100V、220V、380V。通过“←”“→”键来选择。电流量程：多个档位，10A、50A、500A 和1500A。通过“←”“→”键来选择。ＰＴ、ＣＴ变比：为１表示现场测量ＰＴ、ＣＴ二次电压、电流和功率等参量，要反算ＰＴ、ＣＴ一次电压、电流和功率等参量，必须设定现场实际的变比。是否存储：用来设定是否存储。通过“←”“→”键来选择“是”或“否”。记录间隔：用来设定存储的间隔。有“帧/5秒”、“帧/15秒”、“帧/30秒”、“帧/1分”、“帧/2分”、“帧/5分”、“帧/15分”、“帧/30分”等间隔段。通过“←”“→”键来选择。测试员：测试员编号。数字键直接输入。图３ 参数设置单击“确定”键退出该界面。6.5 基本电参量在主菜单，单击“2”键，进入“伏安测试”界面。主要测量现场的三相电压、电流、功率、功率因数和频率等电参量。按“确定”键退出此画面。图4 基本电参量6.6 闪变测量在主菜单下，单击“3”键，进入“闪变测量”界面。闪变是由于电源电压变化而产生，以波动量化表示，数值越大，波动越大。电压变动与电压变化的持续时间和幅度有关。短时闪变在10 分钟内测得，而长时闪变在2 小时内测得。按“确定”键退出此画面。图5 闪变测量6.7 不平衡及偏差在主菜单下，单击“4”键，进入“不平衡度及误差”界面。不平衡度指三相电力系统中三相不平衡的程度用电压和电流负序分量与正序分量得方均根百分比表示，分为电压不平衡和电流不平衡。

<忻州>天正华意电气设备有限公司 网络基站定相核相电流仪2023已更新(实时/沟通)
网络基站定相核相电流仪2023已更新(实时/沟通) <忻州>天正华意电气设备有限公司

忻州相位伏安表所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。

忻州相位伏安表规则及注意事项感谢您购买了本公司三相数字相位伏安表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。?本仪器属带电工作设备，为了你的请遵守生产的相关规定，严格按电力工作规程进行操作。?注意本仪表面板及背板的标贴文字及符号?使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。仪表后盖及电池盖板没有盖好禁止使用，仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?不能用于测试高于600V的电压，请勿在强电磁环境下使用，以避免影响仪器正常工作，禁止在易燃性及危险场所测试。?确定导线的连接插头已紧密地插入接口内，相位测试时请注意方向。测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。?请勿用潮湿手操作仪器，或将其暴露砸雨水中，仪表于潮湿状态下，请勿使用。 ?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?保持产品表面清洁和干燥，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂，轻轻擦试电流钳即可。?

<忻州>天正华意电气设备有限公司
网络基站定相核相电流仪2023已更新(实时/沟通) <忻州>天正华意电气设备有限公司

忻州相位伏安表可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。仪表超大LCD显示屏，字高达40mm，具有背光，显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃环境湿渡40％～60％＜80％信号波形正弦波正弦波β＝0.05信号频率50HZ±1HZ45HZ～65HZ仪表工作电压9V±0.1V9V±1V测相位电流幅值1A±0.1A10mA～20.0A测相位电压幅值100V±10V30V～600V外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功 能相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试电 源DC9V 碱性干电池（1.5V AA×6）功 耗开启背光灯约35mA电池连续工作约40小时关闭背光灯仪表耗电约5mA电池连续工作约300小时显示模式LCD显示，蓝屏背光功能，适合昏暗场所LCD尺寸70mm×62mm LCD显示域64mm×54mm仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0～20V/200V/600V交流电流：0～200mA/2A/20A相位：0～360°测量相位时被测信号的幅值范围测U1-U2相位时：30V～600V测I1-I2相位时：10mA～20.00A测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A数据保持测试中按HOLD键保持数据，“DH”符号显示自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电压检测当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 仪表质量主机约550g(带电池)，表钳约170g×2，

<忻州>天正华意电气设备有限公司 网络基站定相核相电流仪2023已更新(实时/沟通)

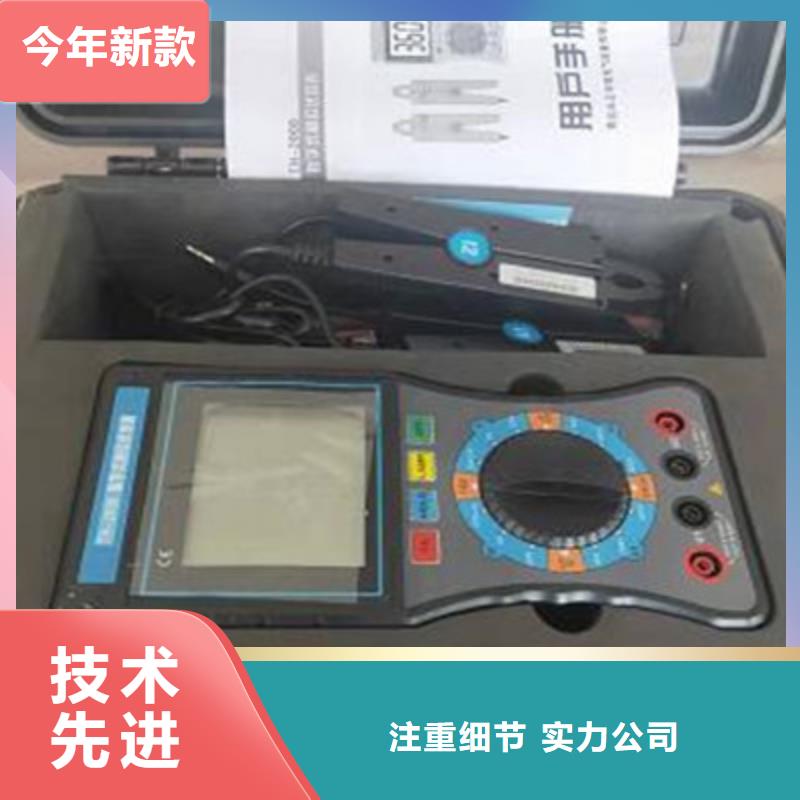

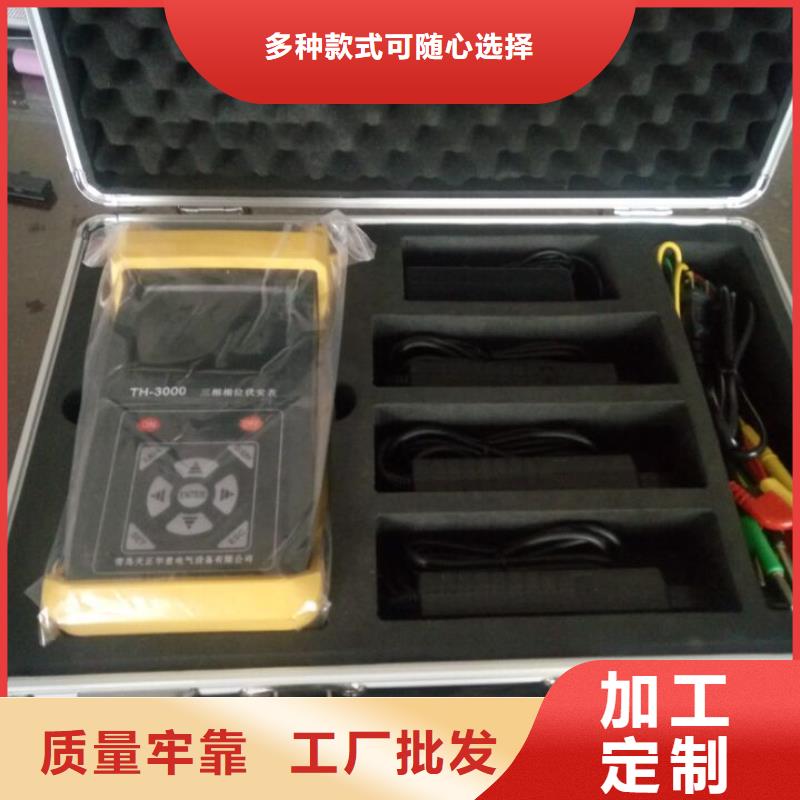

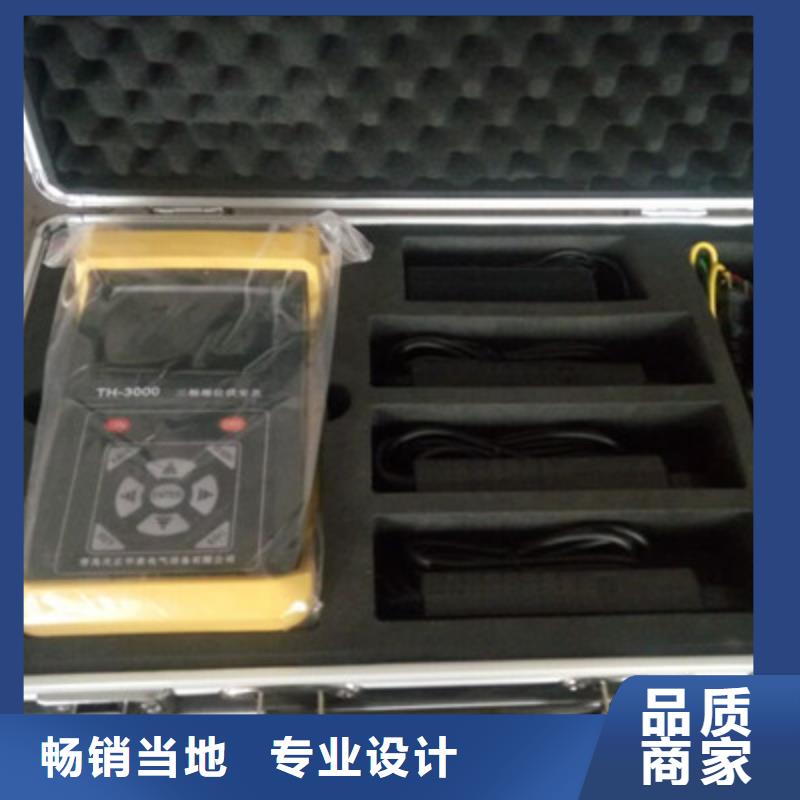

忻州相位伏安表三相数字相位伏安表又叫多功能三相数字相位伏安表，专为现场测量电压、电流、功率、功率因数及频率、相位而设计的一种高品质、多功能、高精度、智能化、便携手持式测量仪器。广泛应用于电能计量、用电检查、电力稽查、装表接电和继电保护、差动检测、启动试验、工矿企业科研院校等部门。仪表测试精准、快速、简捷、稳定可靠等特点。三相数字相位伏安表除了能够直接测量交流电压值、交流电流值，电压之间、电流之间及电压与电流之间的相位和工频频率外，还具备其它测量判断功能，对感性电流、容性电路的判断，检查变压器接线组别，检查电能表是否接线正确，是把握电力使用情况，进行二次回路检查的理想仪表。三相数字相位伏安表由主机、电流钳、测试线、防护套组成，同时存储500组数据，并具有数据静态保存功能。具有历史数据读取、查阅、保存、报表、打印等功能。

<忻州>天正华意电气设备有限公司 网络基站定相核相电流仪2023已更新(实时/沟通) 网络基站定相核相电流仪2023已更新(实时/沟通) <忻州>天正华意电气设备有限公司

忻州相位伏安表在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：八、电池充电充电时务必使用原装5V充电器，不用使用其它高电压充电器，否则会损坏仪表。长期不使用仪表，请一个月对仪表充电一次。1．当仪表电源电压低于3V时，显示“ ”符号，表示电池电量不足，请及时充电池，充电时充电口有指示灯，充满时指示绿灯。九、其他说明及注意事项1．电流钳的专用性每台仪表的三把电流钳专用于本台仪表，不能换到另一台仪表使用，同时三个钳子顺序不能互换，否则误差会加大。电流钳严防摔碰，钳口必须保持清洁，完全闭合测试才可靠。2. 电流钳的保养电流钳使用完毕后，应及时将钳口平面的尘埃除尽，不能用粗糙物或腐蚀剂清洁钳口平面，用软布加润滑剂(如：WD-40润滑剂)轻轻擦拭。测试前也必须清洁好再使用。3．本仪表供二次回路和低压回路检测，不能用于测量高压线路中的电流，以触电。

忻州相位伏安表主机操作使用5.1 开机界面：主机按on/off开关机，开机后有六种工作模式（见图1）。通讯测量、单机测量、通讯查询、单机查询、二次负荷、参数设置。图1 主机工作模式5.2 单机测量：选择电压作为参考基准，根据被测电流相别（见图2），点击记录到对应位置（例：当轻触绿色区域IHA时，电流的幅值及相位就落入IHA对应区域并暂存，同时显示IHA相位图）。图2主机单机测量菜单6 分机操作使用开机界面（见图3），可通过上下键或者是左右键选择需要的工作模式，按“确定”键进入到电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能菜单（见图4）。图3 分机工作模式图4 分机单机测量菜单7 主机、分机测量通讯操作使用7.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。

<忻州>天正华意电气设备有限公司

忻州相位伏安表请勿撞击、跌落仪器，以避免仪表和电流钳受冲击，损坏仪器，尤其是钳口接合面。?注意本仪表所规定的测量范围及使用环境。?严禁私自使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?手册中的“ ”乃警告标志，使用者必须依照本手册内容进行操作。?手册中的“ ”等危险标志，使用者必须严格依照本手册内容进行操作。二、简介三相数字相位伏安表是我公司钳形系列仪表的产品，该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，该表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种、准确、便捷的新型电力仪表。三相数字相位伏安表又名智能型三相数字相位伏安表、多功能三相数字相位伏安表、三钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。三、基本功能简介1.采用大屏幕高背光显示，能清晰显示仪器的工作状态和测试参数，操作极为方便。2.测量三相电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数及及总和功率。

<忻州>天正华意电气设备有限公司
网络基站定相核相电流仪2023已更新(实时/沟通) <忻州>天正华意电气设备有限公司

忻州相位伏安表键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：用来控制仪器工作电源的开启和关闭；使用方法是：轻按开机；按住此键3秒钟以上，然后松开即可关机。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。查询键：用来浏览已存储的记录内容。设置键：按下此键直接进入“参数设置”功能屏。切换键：保留功能，暂不用。自检键：用户按下此键可以进入编号查询界面。此屏中可显示仪器的编号、程序版本号、ID号。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。四、液晶界面液晶显示界面主要有十四屏，包括主菜单、十三个功能界面：1．主菜单：图四、主菜单当开机后显示图四界面。屏幕中显示出各项功能菜单，包括十二个选项：参数设置、二次参量、一次参量、备用菜单、双钳差动、三线计量、联机通讯、波形显示、频谱分析、谐波测试、历史数据、系统校准。选择上下左右方向键，用于改变当前选项；按下确认键，进入相应的功能屏；屏幕右上角显示出内置充电电池的电压幅值和剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；旁边显示出当前实时的日期和时间。

<忻州>天正华意电气设备有限公司 网络基站定相核相电流仪2023已更新(实时/沟通)
<忻州>天正华意电气设备有限公司

忻州相位伏安表所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。

网络基站定相核相电流仪2023已更新(实时/沟通)

忻州相位伏安表必须严格按照手册说明进行连线，I1、I2、I3不能插反。测试完毕后必须先将测试线撤离被测线路，才能从仪表上拔出。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。U1、U2、U3电压插孔和对应电流钳上向右方向箭头为同名端。相位测试时电流输入钳夹的方向与钳夹上箭头方向一致。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在00～900范围，则被测负载为感性，显示在2700～3600范围，则被测负载为容性；若显示相位都接近1200，则为正相序，且极性相同；若显示相位接近1200和3000正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。

<忻州>天正华意电气设备有限公司 网络基站定相核相电流仪2023已更新(实时/沟通)

忻州相位伏安表不能用于测试高于600V的电压，不能测试超过30A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁场环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-230B三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，
