山西振荡波局放耐压试验系统销售商或经销商均无义务保障您不受第三人声称的本软件或其使用侵犯该 第 三者的任何知识产权而对您提出的索偿或起诉。4. 条款：本协议在您使用软件时立即生效， 除版权终止外，在软件版权到期前均持续 有 效。您可以销毁软件终止本协议书。如果您无法遵守本协议书的任何条款， 本 协议 也会自动终止且不另作通知， 而您必须归还软件。此外， 有权行使其他法律 权利。5. 承认：使用本软件即代表您已阅读了解并同意遵守本协议书的条款与条件。您也 同 意本协议是您与之间的完整与的协议， 作为替代先前所有的协议书 口 头或书面声明以及与任何第三者所作的任何有关本产品任何通信的终准则。 除 授权职员所作的签名表示外， 任何对本协议书的修改皆属无效。6. 免责声明：本手册在编写过程中已力求资料准确完整，如有任何错误或缺失恕不附带任 何 责任。保留权利可随时变更本手册所提及的硬件和软件而不须事先声明。7. 系统要求计算机必须符合以下的系统要求， 才能安装软件。操作系统：Windows 98 ( 版或第二版） Windows 2000 ＞ Windows XP＞ Windows? windowslos 不保证经过升级的操作系统能够正常运行。中央处理器：Pentium 4 1 .7GHz 或以上内存：Windows 98 : 256M 或以上 Windows 2000 XP： 512M 以上网线接口：仅限已预先装有 Windows 98＞ Windows 2000＞ WindowsXP＞ Windows7 系统 的内置网线接口。硬盘：硬盘可用空间至少 20G显示器：像素高彩 ( 32 位） 或以上注意：?不保证在双核 CPU 计算机或使用者组装计算机上能够正常运行。?即使符合上述要求， 不保证在特殊系统上能够正常运行。

山西振荡波局放耐压试验系统部分硬件使用说明附件图) 大功率电源线： 用于为设备提供 电源。) 无局放高压连接电缆： 连接高压 单元与被测电缆。) 视在放电量校准源： 用于校准测试视在放电量标定。) 急停盒： 加压测试过程中紧急停止。) 网线： 计算机与高压单元数据传输。f) 降频器： 测试较短电缆时做补偿使用。觑艇1.2 设备连接基本步骤瑞士 Seize 电缆振荡波局放测试系统1) 将电缆电极连接至设备电极上， 电缆的地线接在设备接地端上；图 3 电缆电极和地线与设备的连接图示2) 按图4 所示标识接入 220V 交流电源 连接网线和急停按钮；图 4 电源线 网线和急停线接口3) 打开电源开关， 电源指示灯 ( 绿色） 点亮， 待设备完全启动， 状态指示灯 ( 黄 色） 点亮；图 5 通电后电源指示灯 状态指示灯点亮状态4）状态指示灯点亮之后， 将网线连接至笔记本电脑或者笔记本电脑连接至无线 wifi 信号 OWTS， 点击笔记本桌面上如图 6 所示的“有线连接”或“无线连 接”图标， 点击连接即可进入系统；(a）有线连接 (b）无线连接图 6 远程桌面连接5）进入设备系统后， 将急停按钮盒上的钥匙拧至“开”的位置， 并打开急停 按钮， 红色指示灯点亮， 直流源可以输出高压， 如图 7 所示图 7 急停开关指示状态搭建 35测试系统当被测电缆长度大于等于 250 米时， 无需连接补偿电容， OWTS 系统连接 图 如图 8 所示。待测电缆工作地测试主机图 8 OWTS 系统连接示意图 ( 无补偿电容）当被测电缆长度小于 250 米时， 必须连接补偿电容， OWTS 系统连接图如图 9 所示。待测电缆高压连接电缆图 9 系统连接示意图 （有补偿电容）第二部分软件说明2. 1 综述振荡波检测装置的软件系统按功能可划分为前台控制及检测系统 后台数据 分 析处理系统 。

<山西>天正华意电气设备有限公司 震荡波测试仪2023已更新(今日/造访)
震荡波测试仪2023已更新(今日/造访) <山西>天正华意电气设备有限公司

山西振荡波局放耐压试验系统在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。

<山西>天正华意电气设备有限公司 震荡波测试仪2023已更新(今日/造访)

山西振荡波局放耐压试验系统设备操作说明 测试时请将OHV 高压单元放置于平稳，高度合适的区域。 利用系统电源线接通电源（185V~260V）。 请先将电源线一端接入OHV 单元连接面板的对应接口，然后再接通电源。 5.1 设备操作人员 设备对操作者的操作要求不高，只需熟悉电脑操作即可。 操作时需要连接高压控制开关和笔记本电脑，外部控制开关和笔记本电脑的放置位置要和OHV 系统高压单元或其它带电设施保持适当的距离。 5.2 系统启动 启动笔记本电脑，等待无线连接完成后，双击桌面上的ohv suite 图标开始测试。 警告： 该测试系统仅用于对中压电缆进行局放测试和分析。请勿在笔记本电脑上安装其它软件，否则可能影响到系统的使用。如果用户自行安装了其它软件，由此带来系统性能和精度偏差等问题将不在质保范围。 6.测试系统OHV suite 版本软件 6.1 总述 OHV 测试系统软件的主要功能是局放测试、数据分析和报告生成。下列章节对操作方法加以详细讲解： 双击桌面测量软件图标，进入测量起始界面：图6.1：程序模式的测试软件起始界面 软件的操作步骤为从上到下，从左至右的模式

<山西>天正华意电气设备有限公司 震荡波测试仪2023已更新(今日/造访) 震荡波测试仪2023已更新(今日/造访) <山西>天正华意电气设备有限公司

山西振荡波局放耐压试验系统 10kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 30功能要求对10kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤8.7kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流12 mA电缆介损测量范围0.1％-5％自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能分析功能自动和手动分析功能电缆长度修正电缆长度修正功能加压模式峰值、相电压、有效值三种加压模式自放电自动放电功能抗干扰无线、有线连接功能，排除现场信号干扰控制装置控制紧急停机功能和控制回路；含有紧急制动按钮和运行指示灯脉冲校准仪局放校准仪1pC – 200nC 无局放降频装置电容0.15 μF无局放装置带无局放连接装置

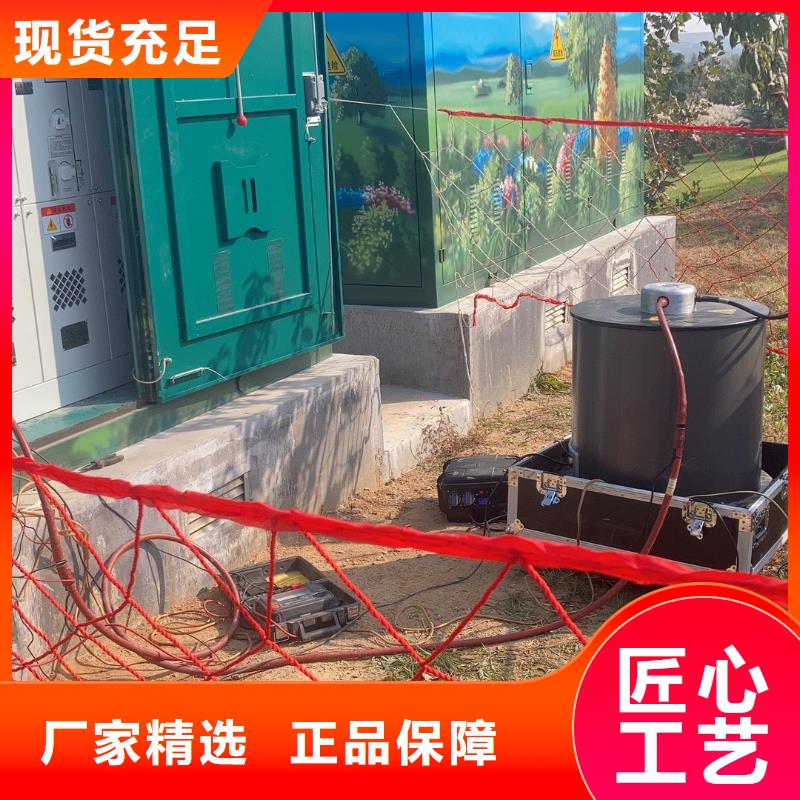

山西振荡波局放耐压试验系统电缆振荡波局部放电测试系统电缆震荡波测试系统的功能和用途振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。● 用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的可靠性。● 用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。● 运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。

<山西>天正华意电气设备有限公司 震荡波测试仪2023已更新(今日/造访) <山西>天正华意电气设备有限公司

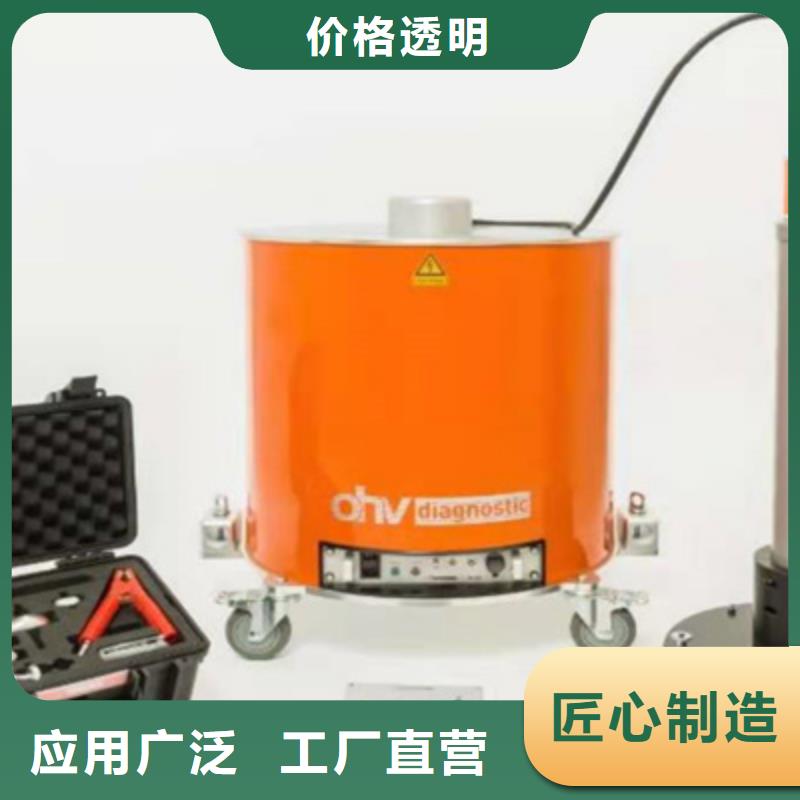

山西振荡波局放耐压试验系统系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。 M60系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。M60结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：的电晶体技术和激光控制技术，如高压电晶体开关； 电子元件，数字式信号处理，如高压电晶体开关、高压源； 数字式信号处理器和过滤器； 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。

山西振荡波局放耐压试验系统系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。 M60系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。M60结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：的电晶体技术和激光控制技术，如高压电晶体开关； 电子元件，数字式信号处理，如高压电晶体开关、高压源； 数字式信号处理器和过滤器； 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。

<山西>天正华意电气设备有限公司 震荡波测试仪2023已更新(今日/造访)

山西振荡波局放耐压试验系统 10kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 30功能要求对10kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤8.7kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流12 mA电缆介损测量范围0.1％-5％自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能分析功能自动和手动分析功能电缆长度修正电缆长度修正功能加压模式峰值、相电压、有效值三种加压模式自放电自动放电功能抗干扰无线、有线连接功能，排除现场信号干扰控制装置控制紧急停机功能和控制回路；含有紧急制动按钮和运行指示灯脉冲校准仪局放校准仪1pC – 200nC 无局放降频装置电容0.15 μF无局放装置带无局放连接装置

<山西>天正华意电气设备有限公司

山西振荡波局放耐压试验系统 维护按照规定正常使用条件下，系统无需定期维护，请定期检查测试系统各个连接头绝缘情况。若高压连接电缆出现绝缘损坏的情况，请定购新连接电缆。系统为局部放电和电压测试系统，请测试过程中要确保校准的有效性。请确保高压连接头插拔使用正确的方式9. 解答疑难问题 通常测试中出现的问题是由于 OHV系统连接不牢而造成的。对电缆较低电压测试时，如果高压电缆或接地电缆连接不牢，有可能出现很高的局放水平，此时请关闭系统并检查连线状况，如连接情况没有问题，重启系统后还是出现同样问题，则请与供应商联系。设备配备的外包装完全可以应付运输过程中的正常碰撞。但是，在搬运设备时还是要尽量小心，以免设备造成损坏。当设备需要再次运输而原外包装又不在时，使用替代外包装的性能要高于或与原外包装性能一致。10.设备的回收 系统到达使用寿命后，应将其拆卸报废或循环利用，拆卸时并无严格要求。设备中有一些金属部件，包括铝以及合成金属等，这些部件可以根据用户公司的规定对其进行回收等处理。 11. 简述 系统可能对电力电缆的绝缘状况加以测试和评估，其诊断技术和原理比较先进。本系统为无损测试，不会对电缆造成任何损坏。 测试时需对系统和自己操作充满信心，相信自己的判断。

<山西>天正华意电气设备有限公司 震荡波测试仪2023已更新(今日/造访)

山西振荡波局放耐压试验系统重要事项： 使用本软件之前， 请先详细阅读协议书。使用本软件， 即表示同意遵守本协议的条款。 这是您的授权协议书 ( 以下简称“协 议书”) 。为了保护软件的使用权， 您同意遵守本协议书的以下条款与条件：1 －授权：授予您在单一计算机上使用本软件的非专属权。您可以在不同的计算机上转 移 本软件， 但同时只能有一部计算机使用本软件。对于软件内已包含的图片文件及其他文件 文件夹 (“数据”) 授予您于单 一 产品上使用数据的个人及非专属权。除本协议书明示的情况以外， 不得委派 再授权出租 租赁出借 传播， 或是以任何方法使用 传输 复制 翻译 转换成另一程序文， 或是发动 修改 解编 反编译本软件的全部或部分。2. 备份拷贝：您只能因备份目的制作一份软件拷贝，或把软件复制到计算机的储存 设 备 ( 如硬盘） 并保留原始拷贝作为备份 。其他任何的复制软件的方式均违反 本协 议书。在备份中， 您的复制必须包含版权声明在内。3. 有限保证和责任限制：选择维修以及搭配计算机系统软硬件的责任皆属于使用者。因此不保证持 续 不断的操作或错误修正， 或保护软件的功能或性能符合您的要求。软件是以当 前的 使用状况为授权基础， 不包括任何形式的保证或条件。除第三项明确规定的情况外，销售商及经销商对于所有明示或默示的保证或 投 机条件， 其中包括对软件的销售性和适用性， 均不承担任何责任。销售商或经 销商 在相关法律所允许之范围内，不负责任何情况下所造成的损害，但不限 于直接间接或随附的损失或损坏（包括因使用本软件而导致的利润损失额外 费用或不便）

震荡波测试仪2023已更新(今日/造访) <山西>天正华意电气设备有限公司

山西振荡波局放耐压试验系统 输入必要的测试项目信息图 4 所示，其中“始端位置”、“终端位置”及“电缆长度”为必填项，其余信息为生成报告时的信息，建议填写。树形显示中 “L1”、“L2”、 “L3”分别代表电缆 A、B、C 三相，其下属的子项包括“开始位置”、“接头信息”、“本体信息”三种特征信息。选择所要添加的的接头与前一接头处的主绝缘材料，并填写所要添加的接头的位置，点击“添加”按钮，即可建立电缆特征信息，如图 4 所示。对已建立的电缆特征信息，用户可以进行删除、修改操作，选中树形中已添加的接头直接点击“删除”按钮即可删除所选电缆接头的信息。新建项目信息完成后，点击界面下方的“保存”按钮，软件自动完成数据保存，数据默认保存在上位机 C 盘相应10瑞士 Seize 电缆振荡波局放测试系统的测试文件夹内，同时关闭界面，若点击“取消”按钮，软件界面关闭但不保存数据。新建测试项目完成后，在图 3 所示的主界面中将显示新建的测试项目。2、编辑项目在列表中选择测试项目，再点击下方的“编辑”，所选项目的信息自动弹至新建项目窗口，并自动加载该项目已有信息，在此基础上可根据实际情况进行修改，修改完成后点击“保存”按钮，编辑后的信息自动更新至该项目。3、删除项目在列表中找到欲删除的测试项目，点击列表下方的“删除”按钮，弹出询问对话框，点击“确定”则可性删除选中项目。4、载入项目用户在列表中双击选择测试项目（或单击选中后点击“确定”按钮），“项目管理”界面关闭，软件自动载入用户所选的测试项目，用户可进行后续测量操作，测量数据自动分类保存在用户选中的测试项目中。

<山西>天正华意电气设备有限公司

山西振荡波局放耐压试验系统 维护按照规定正常使用条件下，系统无需定期维护，请定期检查测试系统各个连接头绝缘情况。若高压连接电缆出现绝缘损坏的情况，请定购新连接电缆。系统为局部放电和电压测试系统，请测试过程中要确保校准的有效性。请确保高压连接头插拔使用正确的方式9. 解答疑难问题 通常测试中出现的问题是由于 OHV系统连接不牢而造成的。对电缆较低电压测试时，如果高压电缆或接地电缆连接不牢，有可能出现很高的局放水平，此时请关闭系统并检查连线状况，如连接情况没有问题，重启系统后还是出现同样问题，则请与供应商联系。设备配备的外包装完全可以应付运输过程中的正常碰撞。但是，在搬运设备时还是要尽量小心，以免设备造成损坏。当设备需要再次运输而原外包装又不在时，使用替代外包装的性能要高于或与原外包装性能一致。10.设备的回收 系统到达使用寿命后，应将其拆卸报废或循环利用，拆卸时并无严格要求。设备中有一些金属部件，包括铝以及合成金属等，这些部件可以根据用户公司的规定对其进行回收等处理。 11. 简述 系统可能对电力电缆的绝缘状况加以测试和评估，其诊断技术和原理比较先进。本系统为无损测试，不会对电缆造成任何损坏。 测试时需对系统和自己操作充满信心，相信自己的判断。

<山西>天正华意电气设备有限公司 震荡波测试仪2023已更新(今日/造访)

山西振荡波局放耐压试验系统?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。?系统采用脉冲反射法进行局部放电定位，原理示意如图2所示。测试一条长度为的电缆，假设在距测试端处发生局部放电，脉冲沿电缆向两个相反方向传播，其中一个脉冲（为方便起见，本文中称为“入射波”）经过时间t1到达测试端；另一个脉冲（本文中称为“反射波”）向测试对端传播，并在对端发生反射，之后再向测试端传播，经过时间t2到达测试端。根据两个脉冲到达测试端的时间差，可计算局部放电发生位置，即式中，为脉冲在电缆中传播的波速。? ?图2 脉冲反射法原理示意图3.1.3运输方式 所示为M 系统的移动状态和测试状态。 注意：测试前将两侧的抬杆取下。
