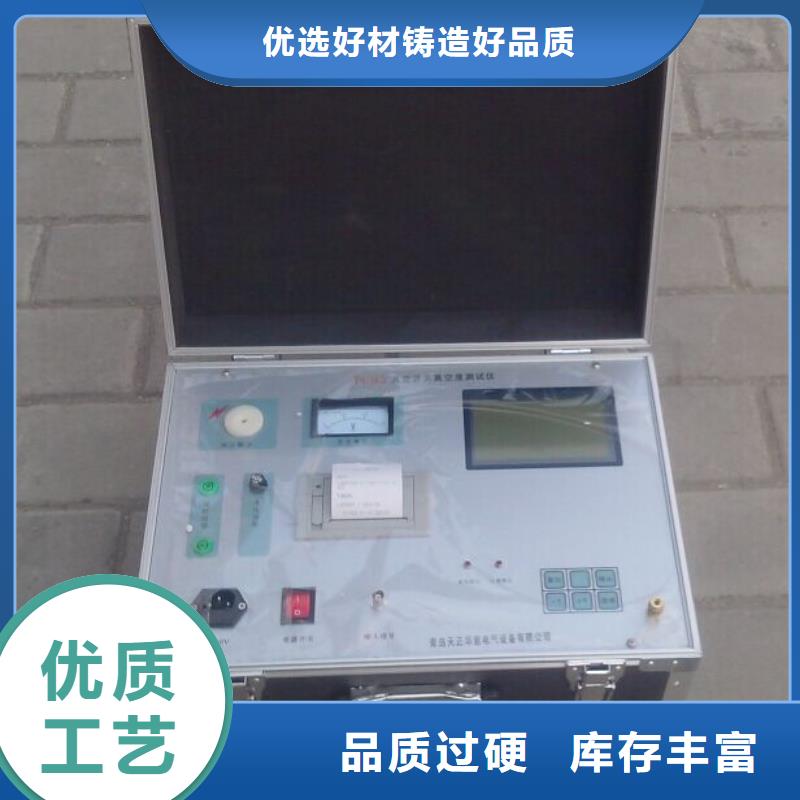

珠海真空度开关测试仪使用注意事项：1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。若环境较潮湿，则应经常通电。2、若测试后电流值显示为零，应检查灭弧室表面是否清洁。因为表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。发生这种情况后，将灭弧室表面檫干净，再做试验，一般来说这样得到的真空度值较。3、使用时，高压输出线不得触及人体，以防触电。4、高压指示灯亮时，不要触及高压线和磁控电流线，以防触电。5、拆装打印纸在仪器先断电的情况下进行，以免损坏打印机。换纸时，将前面板打开，用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机，使出纸口略高于仪器面板，但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关，按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出。盖好打印机面板，装纸完毕。6、本仪器无任何用户可维修的部件如出现故障请专业人员维修或与供应商联系切勿擅自打开仪器以免发生意外或造成不必要的损失。7、本仪器真空度测量范围在1×10-1～1×10-5之间离子电流测量范围在1×10-3～1×10-7之间，当真空管的真空度大于10-2 Pa或离子电流大于10-4时建议该真空管报废。8、若真空管内压力等于大气压(即真空管破损)，本仪器测量范围内 本仪器则拒绝检测，返回初始状态。（注：击穿后，仪器有可能出现显示不正常，此时，按“复位键”，仪器回到正常状态。）

珠海真空度开关测试仪当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。测试电路示意图如图１所示。H. V AC220V 励磁 励磁线圈 灭 弧室 L.YRf图1 灭弧室真空度磁控度放电法测试电路在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。四、操作使用方法1、仪器面板及连线说明：仪器面板如图2所示，检漏键用于对真空管真空度进行初步的判断测量键用于施加高压及强电磁场对真空管真空度进行定量测试。在仪器侧面有一个高压输出端子，可用高压线连到真空管的一个触头上。离子电流输入端连接到真空管的另一个触头上。磁场电压两输出端应接到励磁线圈的两个接线端子上。接地端用于仪器外壳的保护接地。管型输入拔码开关用于输入灭弧室的管型，灭弧室的管型由灭弧室外直决定，带外罩的以外罩直径为准。2、管型选择：陶瓷、玻璃灭弧室 管径小于80mm为00号管型管径大于80mm小于100mm为02号管型管径大于100mm小于110mm为04号管型管径大于110mm为06号管型室内环氧树脂全封闭式灭弧室、6000V及以下灭弧室选定01号管型3、进行检漏：测试真空度前应进行检漏。

<珠海>天正华意电气设备有限公司 珠海开关真空度测量仪批发零售-定做

珠海真空度开关测试仪当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。测试电路示意图如图１所示。H. V AC220V 励磁 励磁线圈 灭 弧室 L.YRf图1 灭弧室真空度磁控度放电法测试电路在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。四、操作使用方法1、仪器面板及连线说明：仪器面板如图2所示，检漏键用于对真空管真空度进行初步的判断测量键用于施加高压及强电磁场对真空管真空度进行定量测试。在仪器侧面有一个高压输出端子，可用高压线连到真空管的一个触头上。离子电流输入端连接到真空管的另一个触头上。磁场电压两输出端应接到励磁线圈的两个接线端子上。接地端用于仪器外壳的保护接地。管型输入拔码开关用于输入灭弧室的管型，灭弧室的管型由灭弧室外直决定，带外罩的以外罩直径为准。2、管型选择：陶瓷、玻璃灭弧室 管径小于80mm为00号管型管径大于80mm小于100mm为02号管型管径大于100mm小于110mm为04号管型管径大于110mm为06号管型室内环氧树脂全封闭式灭弧室、6000V及以下灭弧室选定01号管型3、进行检漏：测试真空度前应进行检漏。

<珠海>天正华意电气设备有限公司 珠海开关真空度测量仪批发零售-定做

珠海真空度开关测试仪具体需处理以下几个方面：A、两端的接地；B、互感器；C、避雷器；D、消弧电容E、传感器2、确保真空断路器洁净干燥3、确保真空断路器开距(分闸)4、然后按图２所示悬挂好励磁线圈白刻度线对准真空断路器中间位置用绑带绑紧电磁铁和真空断路器（实验时脉冲电压会产生冲击力，避免造成真空断路器的损裂）。5、按测试线的颜色与插件大小连接线路，高圧大夹夹于离电磁铁距离远一点的真空断路器一端，黄绿线须先连电磁铁再连仪器。6、通过拔码开关输入选择与真空断路器相匹配的管型(带护套的真空断路器以护套的直径为准) 。7、准备工作做好、检查连线无误后打开电源，按复位键，确保仪器处于初始状态。8、按检漏键进行检漏，对真空管定质判断，看真空断路器泄露还是合格。9、按测量键进入测量看真空断路器里真空度到底是多少然后打印测试结果。（显示：3.26E-4Pa即为3.26×10－4 Pa帕斯卡）真空断路器国标：出厂标准小于1.33×10－3 Pa帕斯卡；大于6 .62×10－2 Pa帕斯卡不合格10、放电：按检漏降低磁场残余电压，关闭电源大夹对地放电（或用放电棒放电）单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分) 放电完成其它测试线可随意拆卸。11、装好配件试验完成。六、注意事项：1、真空度测试应选择在晴朗干燥的天气里进行，并将真空泡表面擦拭干净，真空泡表面污秽而导致的泄漏将严重影响真空度的实际测试结果。同一真空开关的真空度测试，每次测试时间间隔应不少于10分钟。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。 2、对同一真空开关的真空度测试，建议每天不要超过3次。3、测试真空度时，应先检漏，检漏合格后再进行定量测试。4、安装励磁线圈时，其定位指示线指向灭弧室联接中缝处。5、测试过程中，人体不能接触高压和磁场电压输出端，测试仪的外壳应接地。6、高压输出线和离子电流线要分开，防止干扰。7、磁场电压线，切匆短路，否则严重损坏仪器及人身！实验前黄绿线须先连电磁铁再连仪器；试验完后单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分)。8、测试完毕后，应关闭电源，将高压输出端对地短接放电，以免被充电电容上的残余电压电击。图２号THKD-Ⅳ 真空开关真空度测试仪随机附件∶1、磁控线圈

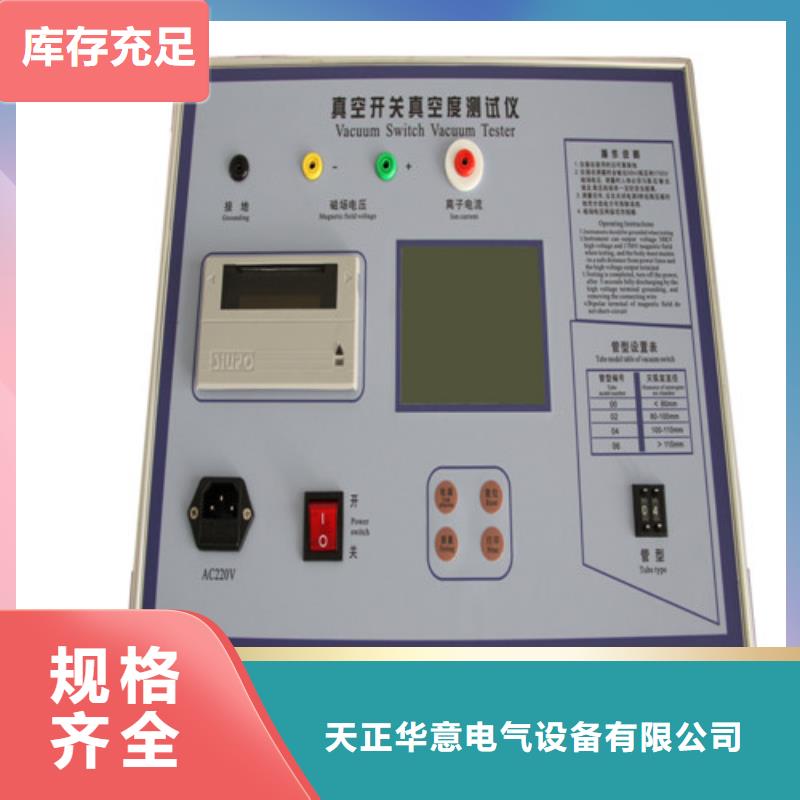

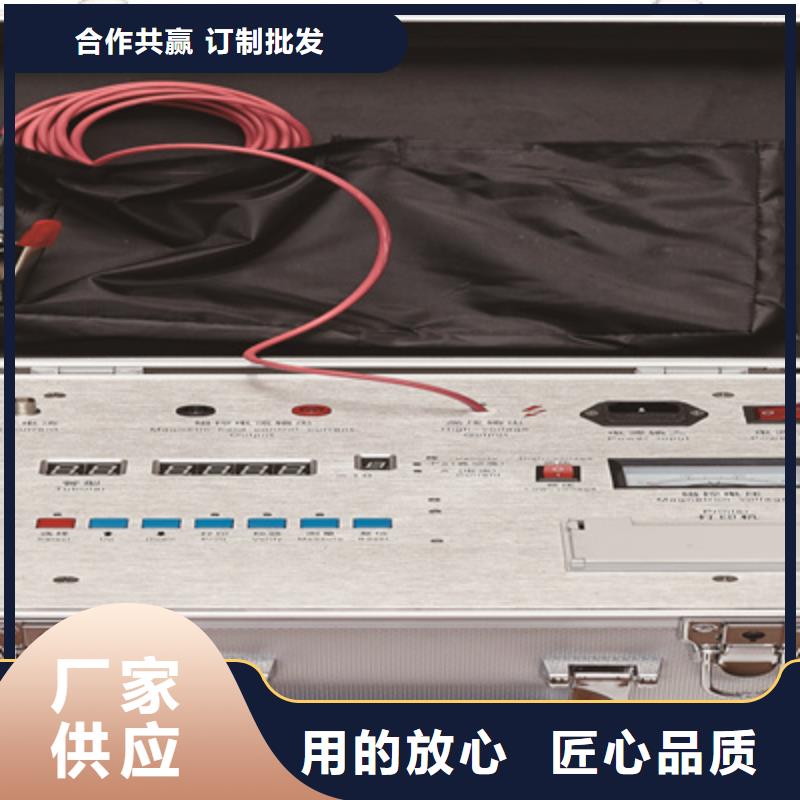

珠海真空度开关测试仪如在0℃以下测试时请先将机器通电20分钟后再使用。?空气湿度：＜85％RH?输入电源：AC220V±10％ 50/60HZ?外形尺寸：350×320×225mm第五章 真空度测试仪面板和外部接线图面板介绍:1、离子电流输出端：用于输出测试所需的离子电流。（漏电流采样端）2、磁控电流输出端：用于输出测试所需的磁控电流来加速电子流以减小外界的各种因素对测量精度的影响。3、高压输出端：用于输出测试所需的高压。（低2. 5万伏高3万伏）详见3.3.5操作说明.4、外接电源:提供仪器所需的工作电压。AC220V±10％ 50/60HZ)5、电源开关：控制仪器的总开关。6、管型：用于选择与测试相对应的管型。7、真空度显示：用于显示检测真空度的真实值。（读数用科学计数法读取）8、Pa（真空度）灯：用于指示当前读数类型、单位9、A（电流）灯：用于指示当前读数类型、单位。详见3.3.4操作说明。10、高压选择开关：用于选择测量所需的高压等级，被测管型是10KV以上选用的位。10KV以下选用低档位。11、磁控电压：用于指示磁控线圈的电压。12、按键：选择键用于选择管型，选择键灯亮为有效；选择管型后，选择键灯灭为选中。上下键：用于上下翻动选择所需的管型。打印键：在测量结束后，打印出测量的数据。打印键灯亮有效。校验键：用于如可没有可代用的参数，则可使用效验键。这样可直接出电离电流。一般来说，电离电流（A）较真空度（Pa）小两个数量级左右。测量键：选好管型后，测量键灯亮表示开始测量。

<珠海>天正华意电气设备有限公司 珠海开关真空度测量仪批发零售-定做

珠海真空度开关测试仪将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。

<珠海>天正华意电气设备有限公司 珠海开关真空度测量仪批发零售-定做
<珠海>天正华意电气设备有限公司 珠海开关真空度测量仪批发零售-定做

珠海真空度开关测试仪将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。

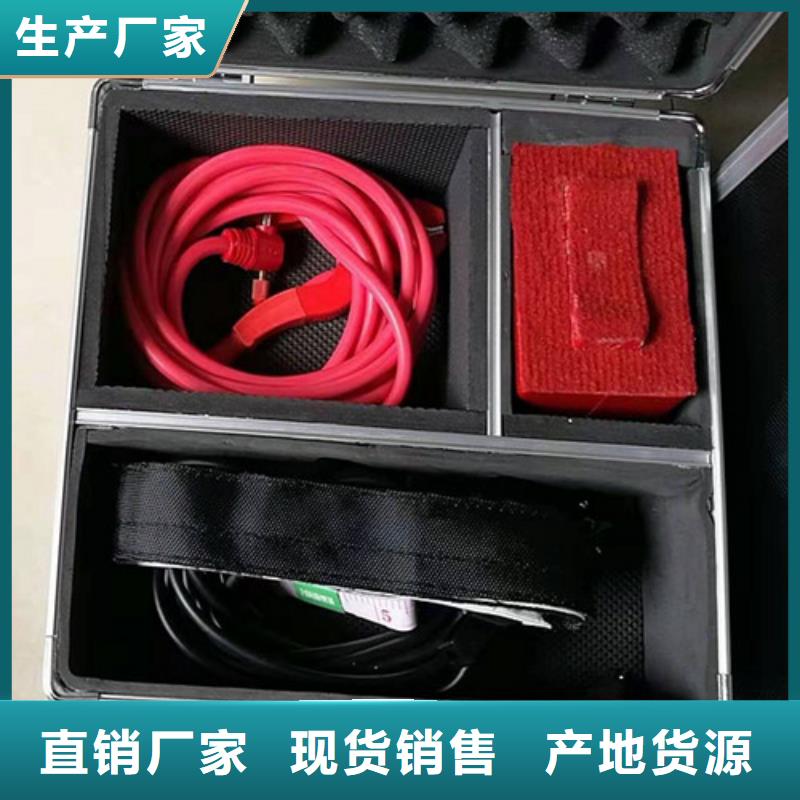

珠海真空度开关测试仪仪器进行试验时，接线应先连接磁控线圈、真空管的连线，然后再与仪器相连。测试完成后拆线应先拆除与仪器相连的测试线，然后再拆除与磁控线圈、真空管的连线；如在使用时忘记连接磁控线圈而直接按测量键时应立即关闭电源重新接好磁控线圈请注意此时磁场电压输出端会有较高电压请接线时勿接触导体部分以免被电容上的残余电压击伤.6．测量完毕后磁场输出端仍可能有 40V左右的残余电压，请注意！7．测试过程中，若出现异常，请首先关闭电源，与厂家联系，请勿自行打开机箱，谢谢合作！九、装箱清单1．主机 1台2．附件箱（测试线4根，电源线1根，磁控线圈一个）1台3．说明书 1份4．检测报告 1份5．合格证及保修卡 1份6．保险管 2个十、质保本公司生产的所有仪器设备实行两年保修，终身维护。在保修期内，负责免费检查、修理、零部件替换；用户附带的其他费用，如运输费用等由用户自己承担，由下列情况造成的损失，将酌情收取修理费用：1 由于疏忽大意，不按操作规程操作，而导致设备的损坏。2. 不经同意，自行拆动设备，更换零部件引起的损坏。3. 由于运输或其它搬运过程中，处理不当而引起的损坏。

<珠海>天正华意电气设备有限公司 珠海开关真空度测量仪批发零售-定做
珠海开关真空度测量仪批发零售-定做 <珠海>天正华意电气设备有限公司

珠海真空度开关测试仪性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-4～10-1Pa；3、电场电压∶ 20KV；4、磁场电压∶ 1600V；5、仪器精度： 5％；6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。五．仪器的工作原理真空度测试仪框图如图1所示。

珠海真空度开关测试仪复位键：用于测量完后的整机复位。按【复位键】，仪器回到初始状态。如测量时选择错误，可随时按【复位键】，重新选择。13、打印机：用于打印测试的数据。S/L键为进退纸键；POW为电源指示灯。打印纸用完后，按住上盖的两边卡扣，打开上盖，拿出纸卷，装入新纸。14、接大地：用于与大地相接。以减少静电影响。第六章 操作说明1、接线说明让灭孤室两触头处于分开状态，然后绕上磁控电圈，再把磁控线圈的两个插头插到磁控电流输出的两个红黑插头上。另外，高压线与离子线分别接在真空泡的两个触头上（动、触头不分）。2、按键说明面板上所有的按键，若其上的小指示灯亮则表示按键有效，反之，则无效。若该键有效时，再按该键，则指示灯灭，该键处于无效状态。3、测试步骤方法3.1开机检查接线正确后，方可开机。将仪器面板上的电源开关键按向“开”位置，数码显示屏的首位即出现“P”字，经校验(3.2步骤)正常后 说明仪器运行正常，预热5分钟后便可进行测量.3.2仪器检查执行该功能，校验仪器及自检功能。顺序按【选择键】、【校验键】、【测量键】，使其有效。使用上下键调节检查参数（管型显示处）3.2.1选择参数1～3采样放大器检查：调至1时，显示值均0.000---9.000×10-6之间；调至2时，显示值均0.000---9.000×10-5之间；调至3时，显示值均0.000---9.000×10-4之间；3.2.2选择参数4充电控制检查：调至4时，充电回路接通，终将电容电压控制在350V。

<珠海>天正华意电气设备有限公司 珠海开关真空度测量仪批发零售-定做

珠海真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1仪器面板布置图注：1．仪器接地端；7. 液晶显示器离子电流端；电源插座；3．磁场电压-；9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端； 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。

<珠海>天正华意电气设备有限公司
珠海开关真空度测量仪批发零售-定做 <珠海>天正华意电气设备有限公司

珠海真空度开关测试仪华中科技大学从九十年代初开始研究真空开关灭弧室真空度现场的定量检测，经过近十年的努力，于一九九九年获得，并实现了现场不拆卸定量测量。有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到意外事故发生的目的。本公司推出的TH-ZKV真空度测试仪是经现场多次试验后不断完善的升级换代产品。该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度；2、现场测量时不需拆卸真空开关；3、测试结果准确可靠；4、液晶汉字显示，操作更加简单方便；5、可保存、打印、查看测试的历史试验数据；6、仪器带有RS232通讯接口，可以连接计算机实现通过计算机对仪器控制与操作等多种功能；7、仪器重量轻，携带方便；三、性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-5～10-1Pa；3、电场电压∶ 20KV；4、磁场电压∶ 1600V；5、测试精度：5％ 6、使用环境： -10℃～40℃；7、外形尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。

珠海真空度开关测试仪仪器便自动完成所有的测量、计算、显示等全过程。若此时按下打印键，则打印测量结果。3.4.2仪器内计算机执行测量步骤如下：启动高压→测漏电电流→关闭高压→接通充电开关→电压到规定值→启动磁控电流，测量漏电电流＋电离电流，→扣除漏电电流→电流转变成真空度值→显示。若【校验键】有效，则显示电流值。4、关于测量结果4.1后显示电流值为零，应检查灭弧室表面是否不清洁，因为表面不洁可能使漏电电流的变化值大于电离电流值，这样，测量值减去漏电后小于零而被仪器判为零，发生此种情况后，将灭弧室表面擦净，再做测试。一般来说这样得到的真空度值偏高。4.2以次测量值为准，连续多次测量所得真空度会逐渐升高，高于灭弧室的实际真空度值。若必须进行多次测量，则每次测量之间的时间间隔一周左右。第七章 相关标准本仪器依据中华人民共和国行业标准《10-35KV户内高压断器订货技术条件》（DL.403---91）中2.13条规定“运行中的真空开关管有效期之末其真空度须优于6.6×10-2Pa”和中华人民共和国行业标准《交流高压断路器订货技术条件》（DL/T402—1999）中E1.4.2.1型式试验(2)规定“真空断路器的灭弧室应采用电磁法进行试验。在灭弧室分开的触头间施加磁场，然后施加一个长持续时间为100ms的脉冲电压，可由流过电流的大小估算出真空灭弧室内的气体压力。”
