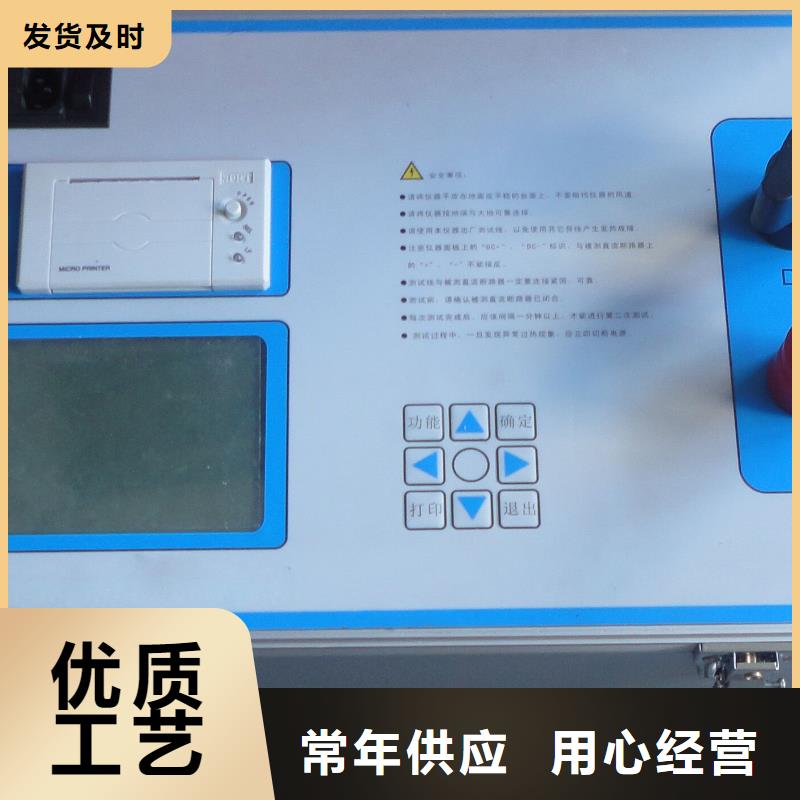

真空度开关测试仪仪器的工作原理真空度测试仪框图如图1所示。整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。 放电波形图六、仪器面板说明 仪器面板布置图注：1．仪器接地端 液晶显示器；磁场电压- 电源插座；磁场电压＋电源开关；4．离子电流端 通讯口；5．高压输出端； 按键；打印机；使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

真空度开关测试仪当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（2.3E-03Pa即为0.0023Pa）。界面⑤选择执行“保存”命令可保存当前液晶显示的数据,选择执行“打印” 命令即可打印出当前液晶显示数据,如果想再次进行测量，按“复位”键或者是按“↑”或“设置”键让光标置于“返回”后，再按“确认”键仪器即可返回到界面。 6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。使用前请仔细阅读说明书,以免误操作八、注意事项1．仪器外壳应可靠接地；2．为了提高测量准确度，测试前应将真空开关外表面擦试干净；3．请正确选择真空管的管型；4．测试过程中，高压输出端会输出约20KV高压,请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离),磁场电压输出端输出约1600V高压,请注意! 5．仪器进行试验时，接线应先连接磁控线圈、真空管的连线，然后再与仪器相连。测试完成后拆线应先拆除与仪器相连的测试线，然后再拆除与磁控线圈、真空管的连线；如在使用时忘记连接磁控线圈而直接按测量键时,应立即关闭电源,重新接好磁控线圈,请注意此时磁场电压输出端会有较高电压,请接线时勿接触导体部分,以免被电容上的残余电压击伤.6．测量完毕后磁场输出端仍可能有 40V左右的残余电压，请注意！7．测试过程中，若出现异常，请首先关闭电源，与厂家联系，请勿自行打开机箱；谢谢合作！
