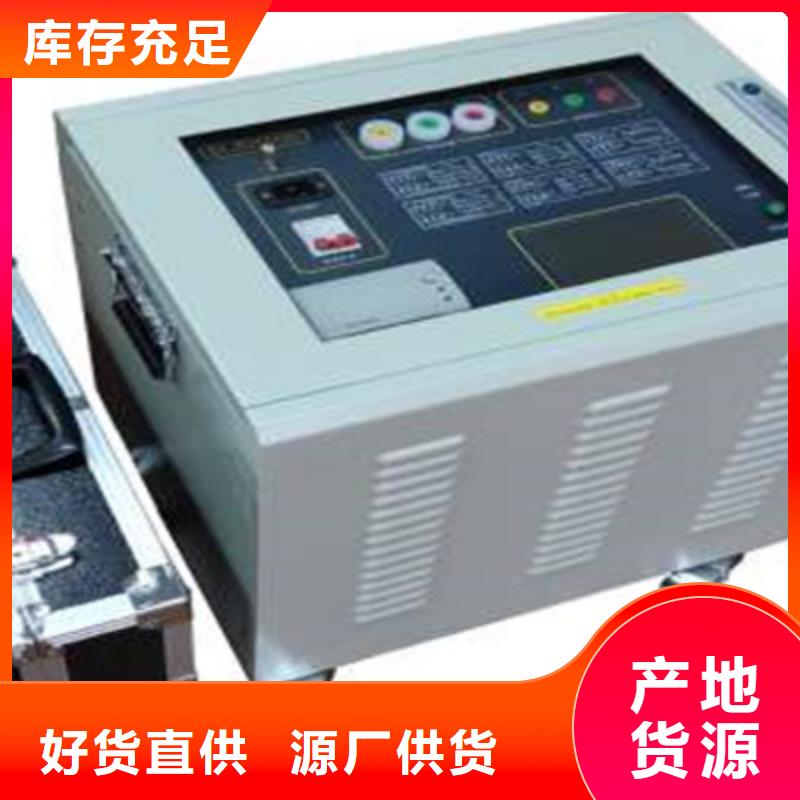

?异频线路参数测试仪操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9尺寸 重量435＊330＊390（主机） 11kg435＊330＊390（电源箱） 46kg10存储器大小200 组 支持U盘数据存储三 面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、输入电源开关9、电源输入插座（AC220）10、打印机3.1、紧急停止按键安装位置：

异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。
